Kolik závěsných ok je uvnitř lodního kontejneru?
Lodní kontejnery jsou nepostradatelné v globálním obchodu, protože nabízejí bezpečná, efektivní a standardizovaná skladovací řešení pro přepravu zboží přes oceány, železnice a silnice. Uvnitř těchto kontejnerů je zásadní prvek, který zajišťuje stabilitu naloženého nákladu: závěsná oka nebo lashing points. Tato ukotvovací místa, často ve formě závěsných kroužků, tyčí nebo prutů, jsou strategicky rozmístěna uvnitř kontejneru pro upevnění nákladu během přepravy a zabránění jeho posunutí nebo poškození.
Tento slovníkový záznam se zabývá podrobnostmi o závěsných okách, jejich umístěním uvnitř kontejnerů a jejich rolí při zajišťování bezpečnosti nákladu. Podíváme se také na obvyklý počet závěsných ok ve standardních kontejnerech a jejich specifikace.
Co jsou závěsná oka nebo lashing points?
Závěsná oka, označovaná v češtině jako závěsná oka, jsou kovové prvky přivařené nebo upevněné na vnitřní stěny, podlahy a někdy i stropy lodního kontejneru. Tato oka slouží jako kotvy pro upevnění lan, popruhů nebo řetězů, které se používají k fixaci nákladu.
Závěsná oka jsou obvykle vyrobena z vysokopevnostní oceli a jsou navržena tak, aby odolala značnému tahu a smykovým silám. Jejich odolnost zajišťuje, že i během drsné plavby po moři nebo po nerovných cestách zůstane náklad bezpečně na svém místě.
Mezinárodní standardy: Mezinárodní námořní organizace (IMO) a Mezinárodní organizace pro normalizaci (ISO) regulují závěsná oka v kontejnerech, aby zajistily globální jednotnost a bezpečnost.
Účel závěsných ok
Hlavním účelem závěsných ok uvnitř kontejneru je:
- Zajištění nákladu: Zabránit pohybu, klouzání nebo převrácení nákladu během přepravy.
- Ochrana zboží: Minimalizovat riziko poškození zboží v důsledku náhlého zastavení, zrychlení nebo vnějších sil.
- Efektivní nakládka: Poskytnout strukturovaný rámec pro upevňovací systémy.
- Zajištění bezpečnosti: Snížit pravděpodobnost nehod během přepravy způsobených nezajištěným nákladem.
Díky bezpečnému ukotvení nákladu přispívají závěsná oka k udržení strukturální integrity jak kontejneru, tak jeho obsahu.
Kolik závěsných ok je uvnitř kontejneru?
Standardní lodní kontejnery
Počet závěsných ok se liší podle typu, velikosti a výrobce kontejneru. Standardizované směrnice však zajišťují konzistenci v umístění a pevnosti závěsných ok.
- 20stopé kontejnery (6,1 metru):
- Horní a dolní lišty: Obvykle je 5 závěsných kroužků přivařeno na každou stranu horní postranní lišty a dolní postranní lišty, což dohromady činí 20 závěsných ok pro boční stěny.Rohové sloupky: Na zapuštěných předních a zadních rohových sloupcích bývá umístěno 3–5 závěsných tyčí nebo prutů.Přední a zadní panely: Na horním nosníku a dolním prahu v zapuštěných výztuhách je přivařeno 3–5 závěsných kroužků.Rohy: Další závěsná oka nebo pruty mohou být umístěny ve všech čtyřech rohových odlitcích pro upevnění speciálního nákladu.
- 40stopé kontejnery (12,2 metru):
- Dvojnásobná délka oproti 20stopému kontejneru znamená, že tyto kontejnery často obsahují 10 závěsných bodů na každé postranní liště, což činí 40 závěsných bodů na bočních stěnách.Stejně jako u 20stopých kontejnerů jsou závěsná oka také přítomna v rohových sloupcích, na horním nosníku a dolním prahu.
Variace
Přesný počet závěsných ok se může lišit v závislosti na:
- Designu kontejneru (např. high cube, chladírenské nebo flat rack kontejnery).
- Úpravách provedených pro konkrétní přepravní požadavky.
- Poškození nebo chybějících závěsných bodech, zejména u starších kontejnerů.
Umístění závěsných ok
Závěsná oka jsou strategicky rozmístěna pro maximalizaci stability nákladu:
- Boční stěny:
- Oka jsou přivařena podél horní postranní lišty a dolní postranní lišty kontejneru. Obvykle jsou zapuštěna do zvlněného ocelového panelu, aby nezasahovala do prostoru pro náklad.
- Rohové sloupky:
- Závěsné tyče nebo pruty jsou integrovány do předních a zadních rohových sloupků pro upevnění nákladu ve svislé nebo diagonální konfiguraci.
- Přední a zadní panely:
- Zapuštěné panely často obsahují závěsná oka poblíž horního nosníku a zadního rámu dveří pro upevnění nákladu na koncích kontejneru.
- Strop (volitelné):
- V některých speciálních kontejnerech mohou být na stropě instalována další závěsná oka pro zvláštní požadavky, jako je zavěšení nákladu.
- Podlaha a rohové odlitky:
- Na podlaze kontejneru nebo v rohových odlitcích mohou být přítomna závěsná oka nebo twist-lock mechanismy pro upevnění těžkého nákladu.
Pevnost závěsných ok
Maximální zatížení (MSL) závěsných ok se liší, obecné specifikace jsou však:
- Dolní závěsná oka: MSL 1 000 daN (dekanewtonů) nebo více, což odpovídá přibližně 1 tuně síly.
- Horní závěsná oka: MSL 500 daN, což odpovídá přibližně polovině tuny zajišťovací kapacity.
Celková pevnost lashing systému však závisí na nejslabším článku. I při použití robustních popruhů závisí bezpečnost nákladu na pevnosti a integritě závěsných ok.
Typy závěsných ok

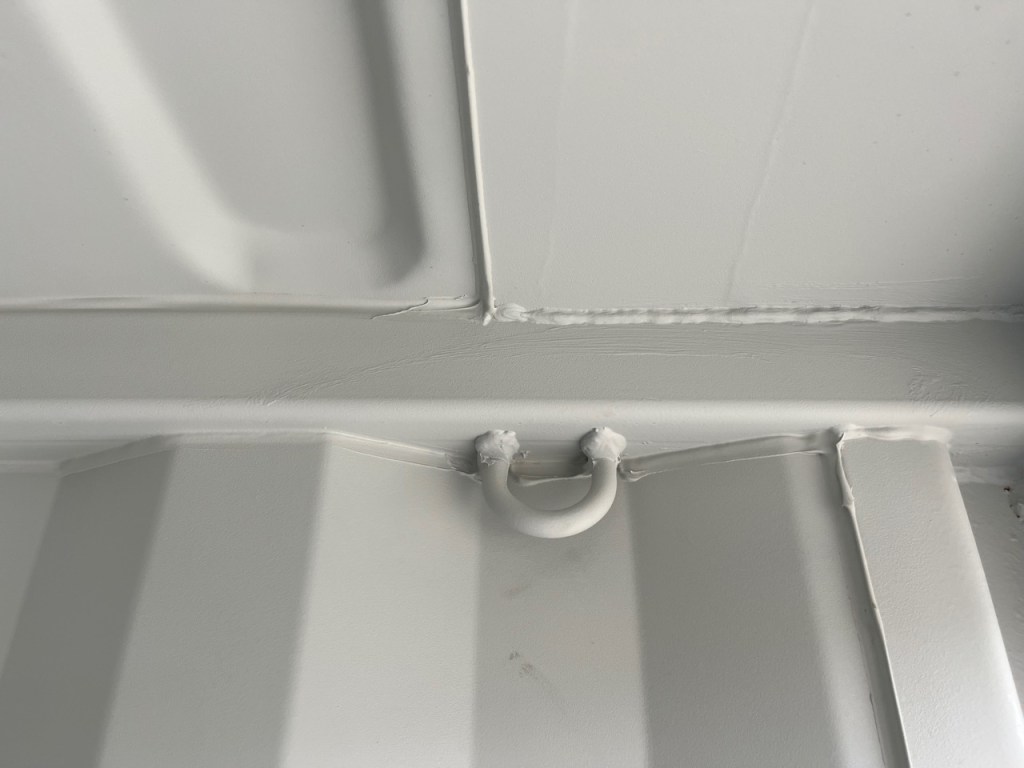

- Závěsné kroužky:
- Kruhové nebo oválné kroužky přivařené ke konstrukci kontejneru.
- Běžně se používají k připevnění lan nebo popruhů.
- Závěsné tyče/pruty:
- Horizontální nebo vertikální tyče instalované v zapuštěných panelech nebo rohových sloupcích.
- Poskytují další možnosti ukotvení pro upevnění větších nákladů.
- Twist lock zámky:
- Nacházejí se v rohových odlitcích a používají se primárně k upevnění kontejnerů na přepravní vozidla nebo při stohování během přepravy.
