ROZMĚRY A VELIKOSTI LODNÍCH KONTEJNERŮ
ROZDĚLENÍ lodních kontejnerů
Existuje více než 70 různých modifikací pro rozdělení variant lodních kontejnerů. K základní orientaci ale používáme rozdělení uvedené níže.
Níže prosím vyberte typ lodního kontejneru o který máte zájem. Následně se vám po rozkliknutí konkrétního typu obrázku zobrazí detailní nabídka možných velikostí a rozměrů lodního kontejneru. Krom uvedených možností existuje ještě celá řada speciálních modifikací a rozměrových variant zpravidla vyráběných pro konkrétní účel.
 |  |  |  |  |  |
| DRY STORAGE CONTAINERS | HIGH CUBE CONTAINERS | DOUBLE DOOR CONTAINER | PALLET WIDE CONTAINER | SIDE DOOR CONTAINER | OPEN TOP CONTAINER |
 |  |  |  |  |
| HARD TOP CONTAINER | FLAT RACK CONTAINER | REFEER CONTAINERS | TANK CONTAINER | SPECIAL CONTAINERS |
ZKRATKY používané u lodních kontejnerů
Níže najdete vysvětlivky nebo-li kontejnerové zkratky, které vám usnadní orientaci v uváděných velikostech a rozměrech.
| NÁZEV ZKRATKY | VYSVĚTLENÍ | PŘÍKLAD | ||||||||
| velikost‘ | velikost = délka ve stopách (1ft = ekvivalent 0,3048m) | 20’= 20ti stopý kontejner (20 x 0,3048m = velikost kontejenru je 6,096m) | ||||||||
| HC | high cube = vyšší o cca 30cm | Výška standardního 20′ lodního kontejneru je přibližně 2,59 metru (8 stop 6 palců). HC 20′ kontejner (High Cube) má oproti klasickému kontejneru vyšší výšku a činí přibližně 2,89 metru (9 stop 6 palců). Tedy rozdíl výšky mezi standardním 20′ kontejnerem a 20’HC kontejnerem je 0,3 metru (1 stopa). | ||||||||
| LC | low cube = nižší výška o cca 30cm | Low cube kontejner má stejnou délku, ale je nižší. Místo výšky 8,5 stop je low cube kontejner vysoký pouze 7,5 stop (2,29 metru). Tato nižší výška poskytuje výhodu při přepravě zboží, které vyskočí přes standardní výškové omezení nebo které je méně objemné a nevyžaduje celou výšku standardního kontejneru. | ||||||||
| DD | double door = dvojí dveře | Kontejner s označením DD má dvoje dveře z užší strany kontejneru (čili standardně zepředu a zezadu) | ||||||||
| PW | pallet wide = vnitřní šířka o cca 9cm (3 palce) větší, aby se vedle sebe daly umístit 2 Europalety delší stranou | Pallet Wide (PW) kontejner je speciální typ kontejneru, který je navržen tak, aby mohl pojmout dvě evropské palety vedle sebe. Standardní 20′ kontejner má vnitřní šířku přibližně 2,35 metru (7 stop 8 palců). Na druhou stranu, 20′ PW kontejner má větší vnitřní šířku, která dosahuje přibližně 2,44 metru (8 stop). Tedy rozdíl mezi 20′ a 20’PW kontejnerem spočívá v jejich vnitřní šířce, kde 20’PW kontejner poskytuje více místa pro umístění palet vedle sebe. To je užitečné především při přepravě zboží na evropských paletách. | ||||||||
| SD (OS) | side door = boční dveře z širší strany kontejneru open side = otevírání strany | Pokud jsou jedny otevírací boční dveře, označuje se standardně jako „SD“. Někdy jsou tyto kontejnery také označovány jako „open side“ – čili otevírání strany. | ||||||||
| Double SD | double side door = otevírací boční dveře z obou širších stran kontejneru | Dvojí boční dveře – čili „double side door“ které jsou otevíratelné z obou širších stran kontejneru | ||||||||
| OT | open top = otevřená střecha | otevřená střecha s plachtovým krytím | ||||||||
| HT | hard top = snímatelná pevná střecha | stejný typ jako open top kontejner, jen s tím rozdílem že střecha je pevná | ||||||||
| FR | flat rack = otevřený kontejner z bočnic | Slouží pro nakládky nadměrného zboží z bočních stran. | ||||||||
| RF | refeer container = mrazící nebo chladící kontejner | Mrazící nebo chladící kontejner. | ||||||||
| TANK | tank = cisternový | Cisternový kontejner pro umístění nejčastěji kapalného zboží. | ||||||||
| SPECIAL | special = speciální typy kontejnerů | Standardně úpravy na vyžádání. | ||||||||
| Fold | fold = skládací ze 4 bočních stran | Skládací ze všech stran. | ||||||||
| Camouflage | camouflage = je maskovací barevné provedení kontejneru | Toto maskování lodního kontejneru je běžně prováděno na zakázku. Klient si tak může specifikovat konkrétní barvy. | ||||||||
| DT | drip tray = kontejner s přídavnou nádrží na úniky přepravovaných nebezpečných látek | Drip tray kontejnery mají pevně připevněnou nebo samostatnou nádrž, která se nachází pod samotným kontejnerem a slouží k zachycení a shromáždění úniků např. nebezpečných chemikálií přepravovaných v kontejneru. Tato nádržka slouží k ochraně prostředí a prevenci kontaminace prostředí. | ||||||||
| Isolated | Isolated = izolovaný lodní kontejner | Izolovaný lodní kontejner | ||||||||
| Tridoor | tridoor = kontejner je vybaven třemi dveřmi nebo vstupy | Běžně znamená, že má kontejner jednu klasickou užší otevírací stranu + z druhé užší strany jsou tzv. přídavné dveře menších rozměrů | ||||||||
| SF | steel floor = železná podlaha | Železná podlaha namísto klasické | ||||||||
| Half heigh | Half heigh = označuje cca 1/2 výšku kontejneru než je standard | Kontejner vysoký pouze cca 4,25 stopy (1,29 metru) | ||||||||
| Including modifications | Including modifications = včetně úprav | V podstatě se jedná o kontejner vybraného typu u kterého jsou udělány dodatečné úpravy, jako mohou být např. přídavné dveře, okno, garážová vrata apod. | ||||||||
| Full side | full side = otevíratelný ze všech stran | Kontejner je otevíratelný ze všech 4 stran kompletně. | ||||||||
| Bulk | bulk = velkoobjemný kontejner | Kontejnery pro volně ložené náklady které mají ve střeše tři nakládací poklopy, každý o průměru přibližně 455 mm. Vzdálenost mezi poklopy (od středu ke středu) je 1,83 m. Na straně dveří jsou dva vykládací poklopy, které jsou někdy vybaveny krátkými vykládacími trubkami pro vedení sypkého nákladu. | ||||||||
| GP | GP = general purpose | General Purpose“ v překladu obecné použití. Označení GP se obvykle používá pro standardní lodní kontejnery určené pro obecné použití a přepravu různých druhů nákladu. Tyto kontejnery mají běžné rozměry a nejsou vybaveny speciálními funkcemi nebo vlastnostmi, jako například chlazení (reefer kontejnery), zablokování (open top kontejnery) nebo boční nástavby (flat rack kontejnery). Kontejnery GP jsou nejběžnějším typem kontejnerů a jsou vhodné pro přepravu většiny typů nákladu. | ||||||||
ROZMĚRY LODNÍCH KONTEJNERŮ
Existuje několik různých velikostí lodních kontejnerů. Nejčastěji používané jsou 20 stop (6,1 metru) a 40 stop (12,2 metru) kontejnery. Tyto dvě velikosti jsou považovány za standardní. Existují ale také další velikosti, jako jsou 10 stop (3,05 metru), 45 stop (13,7 metru) nebo 53 stop (16,15 metru) kontejnery a další velikosti.
Standardní šířka kontejnerů je 8 stop (2,44 metru), která odpovídá šířce vozovky. Výška kontejnerů je obvykle 8,5 stop (2,59 metru).
Existují ale i kontejnery s vyššími nebo nižšími výškami, jako jsou high cube kontejnery (9,5 stop / 2,89 metru vysoké) nebo half height kontejnery (4,25 stopy / 1,29 metru vysoké). Délka kontejnerů zůstává konstantní a je určena velikostí kontejneru, buď 20 stop, 40 stop nebo jinou specifickou délkou. Tato konzistentní délka umožňuje snadné stohování a spojování kontejnerů na lodi, vlaku nebo v přístavu.
Rozměry lodních kontejnerů jsou navrženy tak, aby bylo možné přepravit co nejvíce zboží efektivně a bezpečně. Tento standardizovaný systém umožňuje snazší manipulaci s kontejnery a usnadňuje přepravu zboží po celém světě.
SPECIFIKACE NEJČASTĚJI POUŽÍVANÝCH TYPŮ LODNÍCH KONTEJNERŮ
Veškeré údaje v tabulce se mohou mírně lišit dle výrobce!
Lodní kontejner 10‘
OBJEM 15,9 m3
HMOTNOST
cca 1 250 kg
NOSNOST
max 8 910 kg
DÉLKA
vnější cca 2 991 mm
vnitřní cca 2 830 mm
ŠÍŘKA
vnější cca 2 438 mm
vnitřní cca 2 350 mm
VÝŠKA
vnější cca 2 591 mm
vnitřní cca 2 372 mm
VÝŠKA DVEŘÍ
výška cca 2 260 mm
šířka cca 2 340 mm

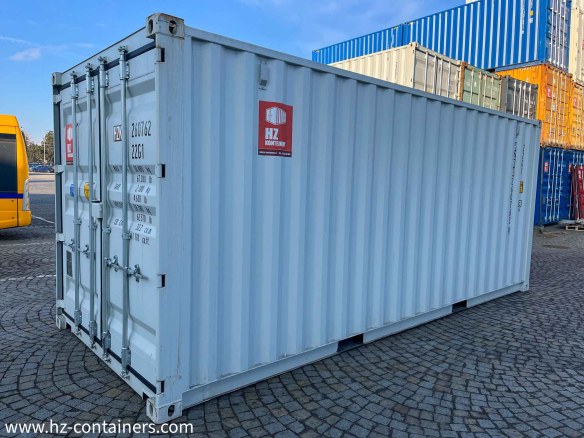

Lodní kontejner 20‘
OBJEM 33 m3
HMOTNOST
cca 2 250 kg
NOSNOST
max 28 260 kg
DÉLKA
vnější cca 6 058 mm
vnitřní cca 5 898 mm
ŠÍŘKA
vnější cca 2 438 mm
vnitřní cca 2 350 mm
VÝŠKA
vnější cca 2 591 mm
vnitřní cca 2 390 mm
VÝŠKA DVEŘÍ
výška cca 2 260 mm
šířka cca 2 340 mm
Lodní kontejner 20‘ HC
OBJEM 37,4 m3
HMOTNOST
cca 2 350 kg
NOSNOST
max 28 260 kg
DÉLKA
vnější cca 6 058 mm
vnitřní cca 5 898 mm
ŠÍŘKA
vnější cca 2 438 mm
vnitřní cca 2 287 mm
VÝŠKA
vnější cca 2 896 mm
vnitřní cca 2 698 mm
VÝŠKA DVEŘÍ
výška cca 2 560 mm
šířka cca 2 340 mm
Lodní kontejner 40‘
OBJEM 67,6 m3
HMOTNOST
cca 3 770 kg
NOSNOST
max 26 710 kg
DÉLKA
vnější cca 12 192 mm
vnitřní cca 12 015 mm
ŠÍŘKA
vnější cca 2 438 mm
vnitřní cca 2 330 mm
VÝŠKA
vnější cca 2 591 mm
vnitřní cca 2 385 mm
VÝŠKA DVEŘÍ
výška cca 2 260 mm
šířka cca 2 340 mm
Lodní kontejner 40‘HC
OBJEM 76 m3
HMOTNOST
cca 3 920 kg
NOSNOST
max 26 560 kg
DÉLKA
vnější cca 12 192 mm
vnitřní cca 12 015 mm
ŠÍŘKA
vnější cca 2 438 mm
vnitřní cca 2 330 mm
VÝŠKA
vnější cca 2 895 mm
vnitřní cca 2 690 mm
VÝŠKA DVEŘÍ
výška cca 2 560 mm
šířka cca 2 340 mm
Lodní kontejner 45‘HC
OBJEM 89 m3
HMOTNOST
cca 4 860 kg
NOSNOST
max 29 140 kg
DÉLKA
vnější cca 13 716 mm
vnitřní cca 13 556 mm
ŠÍŘKA
vnější cca 2 438 mm
vnitřní cca 2 330 mm
VÝŠKA
vnější cca 2 896 mm
vnitřní cca 2 695 mm
VÝŠKA DVEŘÍ
výška cca 2 560 mm
šířka cca 2 340 mm
Lod. kont. 20‘low cube
OBJEM 15,9 m3
HMOTNOST
cca 2 130 kg
NOSNOST
max 24 000 kg
VNĚJŠÍ ROZMĚRY
délka 6 058 mm
šířka 2 438 mm
výška 2 438 mm
VNITŘNÍ ROZMĚRY
délka 5 898 mm
šířka 2 350 mm
výška 2 237 mm
PRŮJEZD DVEŘÍ
šířka 2 340 mm
výška 2 147 mm
Lod. kont. 45‘HCPW
OBJEM 89,2 m3
HMOTNOST
cca 4 860 kg
NOSNOST
max 29 140 kg
VNĚJŠÍ ROZMĚRY
délka 13 716 mm
šířka 2 500 mm
výška 2 896 mm
VNITŘNÍ ROZMĚRY
délka 13 556 mm
šířka 2 440 mm
výška 2 695 mm
PRŮJEZD DVEŘÍ
šířka 2 420 mm
výška 2 584 mm
Lod. kont. 40‘HCPW
OBJEM 79 m3
HMOTNOST
cca 4 630 kg
NOSNOST
max 29 370 kg
VNĚJŠÍ ROZMĚRY
délka 12 192 mm
šířka 2 462 mm
výška 2 896 mm
VNITŘNÍ ROZMĚRY
délka 12 100 mm
šířka 2 422 mm
výška 2 695 mm
PRŮJEZD DVEŘÍ
šířka 2 416 mm
výška 2 585 mm
Lodní kontejner 8‘
OBJEM 9,92 m3
HMOTNOST
cca 900 kg
NOSNOST
max 5 100 kg
DÉLKA
vnější cca 2 438 mm
vnitřní cca 2 287 mm
ŠÍŘKA
vnější cca 2 200 mm
vnitřní cca 2 112 mm
VÝŠKA
vnější cca 2 260 mm
vnitřní cca 2 059 mm
VÝŠKA DVEŘÍ
výška cca 1 949 mm
šířka cca 2 106 mm
Lodní kontejner 8‘HC
OBJEM 11,9 m3
HMOTNOST
cca 1 000 kg
NOSNOST
max 5 000 kg
DÉLKA
vnější cca 2 438 mm
vnitřní cca 2 287 mm
ŠÍŘKA
vnější cca 2 200 mm
vnitřní cca 2 112 mm
VÝŠKA
vnější cca 2 565 mm
vnitřní cca 2 367 mm
VÝŠKA DVEŘÍ
výška cca 2 254 mm
šířka cca 2 106 mm
Lodní kontejner 10‘HC
OBJEM 17,9 m3
HMOTNOST
cca 1 350 kg
NOSNOST
max 10 000 kg
DÉLKA
vnější cca 2 918 mm
vnitřní cca 2 840 mm
ŠÍŘKA
vnější cca 2 438 mm
vnitřní cca 2 350 mm
VÝŠKA
vnější cca 2 896 mm
vnitřní cca 2 698 mm
VÝŠKA DVEŘÍ
výška cca 2 585 mm
šířka cca 2 342 mm
Lod. kont. 20’REEFER
OBJEM 28,3 m3
HMOTNOST
cca 2 970 kg
NOSNOST
max 27 500 kg
VNITŘNÍ ROZMĚRY
délka 6 058 mm
šířka 2 438 mm
výška 2 591 mm
VNITŘNÍ ROZMĚRY
délka 5 450 mm
šířka 2 286 mm
výška 2 246 mm
PRŮJEZD DVEŘÍ
šířka 2 286 mm
výška 2 252 mm

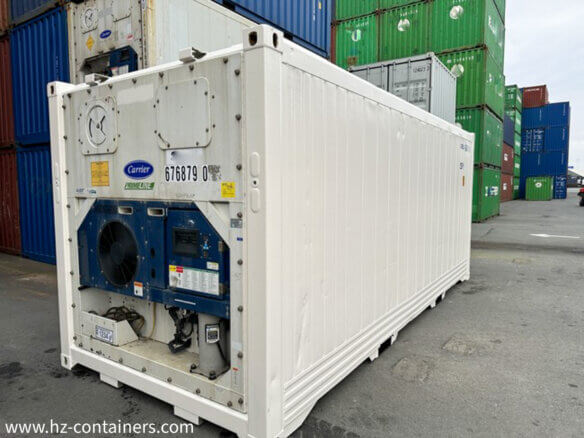

Lod. kont. 40’HC REEFER
OBJEM 64,8 – 67 m3
HMOTNOST
cca 4 500 kg
NOSNOST
max 29 700 kg
VNITŘNÍ ROZMĚRY
délka 12 192 mm
šířka 2 438 mm
výška 2 895 mm
VNITŘNÍ ROZMĚRY
délka 11 583 mm
šířka 2 290 mm
výška 2 498 mm
PRŮJEZD DVEŘÍ
šířka 2 290 mm
výška 2 569 mm
