Rozměry 40stopého High Cube kontejneru

40stopý High Cube kontejner — často zkracovaný jako 40ft HC nebo 40′ HQ — je jedním z nejpoužívanějších přepravních kontejnerů v celosvětové logistice. Sdílí stejnou délku a šířku jako standardní 40stopý kontejner, ale přidává jednu stopu vertikálního prostoru navíc, což z něj činí výchozí volbu pro přepravce, kteří převážejí objemné, nadrozměrné nebo stohovatelné zboží, které zrovna nedosahuje hranice hmotnostního limitu. Tento článek je definitivní referencí pro každý rozměr, hmotnostní limit, rozměr dveřního otvoru a konfiguraci palet, kterou potřebujete znát při práci s 40stopým High Cube kontejnerem.

Co je 40stopý High Cube kontejner?

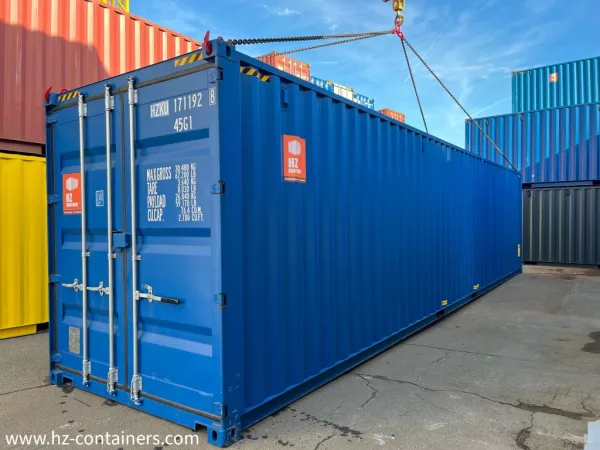

40stopý High Cube kontejner je intermodální nákladní kontejner, který měří 40 stop na délku, 8 stop na šířku a — což je klíčové — 9 stop 6 palců vnější výšky. Ta extra stopa nad standardní výškou 8 stop 6 palců je určujícím znakem každého High Cube. Je vyroben z oceli Corten (ocel odolná proti korozi) a navržen podle specifikací ISO pro stohování, zvedání a přepravu na lodích, vlacích a nákladních automobilech.

Klíčová definice: High Cube kontejner je jakýkoli nákladní kontejner ISO řady 1 s vnější výškou 2 896 mm (9′6″), na rozdíl od standardní výšky 2 591 mm (8′6″). Slovo „cube“ v názvu odkazuje na kubickou kapacitu — extra výška poskytuje přibližně o 13 % více vnitřního objemu než standardní kontejner se stejnou půdorysnou plochou.

Odkud pochází termín „high cube“?

Historie High Cube kontejneru je neoddělitelná od historie samotné kontejnerizace. Když Malcolm McLean zahájil v roce 1956 první plavbu kontejnerové lodě, původní kontejnery — odvozené z karoserií návěsů nákladních automobilů — měřily 35 stop na délku a 8 stop na šířku. Na konci 60. let Mezinárodní organizace pro normalizaci (ISO) vydala ISO 668, která zafixovala standardizované vnější rozměry pro to, co nazvala „nákladní kontejnery řady 1.“ 40stopá délka se stala celosvětovým standardem s výškou 8 stop 6 palců.

Přepravci však rychle objevili problém: mnoho typů nákladu — nábytek, stroje, volně ložené textilie, plastové výrobky — zaplnilo objem kontejneru dlouho před dosažením jeho hmotnostního limitu. Kontejner se „zaboxoval“ dříve, než se „zvážil“. Odpovědí průmyslu byl High Cube kontejner, který se objevil v komerčním provozu v 70. letech a rozšířil se v 80. letech. Přidáním 12 palců vnitřní výšky mohl přepravce získat zhruba 10 kubických metrů extra kapacity bez zvětšení půdorysu na lodi, v depu nebo na podvozku.

Samotný termín „high cube“ se vynořil z lodní hantýrky. „Cube“ již bylo standardním průmyslovým zkratkou pro kubickou kapacitu — speditéři hovořili o „zaboxování“ kontejneru na rozdíl od „zvážení“. Kontejner s extra objemem byl přirozeně „high cube“.

Jak ISO 668 klasifikuje High Cube kontejnery?

Podle ISO 668:2020, mezinárodní normy pro nákladní kontejnery řady 1, je 40stopý High Cube klasifikován jako typ 42. Tato klasifikace předepisuje následující vnější rozměry:

Vnější šířka 2 438 mm (8 stop) je univerzální pro všechny standardní kontejnery ISO — je to rozměr, který umožňuje kontejnerům bezpečně sedět v lodních vodítkách, na železničních vozech a na podvozcích nákladních automobilů po celém světě. Rozdíl výšky mezi standardním kontejnerem (typ 42 odpovídající 2 591 mm) a High Cube (2 896 mm) je přesně 305 mm — přesně 12 palců. ISO 668 rovněž předepisuje minimální vnitřní rozměry a rozměry dveřního otvoru, i když tyto minimální hodnoty komerční výrobci obvykle překračují.

Která odvětví používají 40stopé High Cube kontejnery?

High Cube kontejnery slouží třem širokým trhům:

1. Námořní přeprava a intermodální logistika. Toto je primární případ použití. 40ft HC přepravují vše od spotřební elektroniky po průmyslové stroje na všech hlavních obchodních trasách. Jsou obzvláště rozšířeny na trasách z Asie do Severní Ameriky a Evropy, kde skladba nákladu směřuje k objemným, středně těžkým průmyslovým výrobkům.
2. Skladování a skladové hospodářství. Protože 40ft HC nabízí 76+ kubických metrů vodotěsného, uzamykatelného skladování, tisíce použitých High Cube kontejnerů tráví svůj popřepravní život jako skladové jednotky na stavbách, maloobchodních místech, farmách a průmyslových zařízeních. Extra výška je činí výrazně praktičtějšími než standardní kontejnery pro skladování vysokých zařízení nebo regálových systémů.
3. Upravené/alternativní využití. High Cube kontejnery jsou preferovaným výchozím bodem pro kontejnerové domy, přenosné kanceláře, dočasné maloobchodní prostory a infrastrukturu pro akce. Dodatečná vnitřní výška — 2 585–2 700 mm po dokončení — poskytuje dostatečnou světlou výšku pro pohodlné obývání i po instalaci podlah, izolace a stropních úprav.

Jaké jsou přesné vnitřní a vnější rozměry 40stopého High Cube kontejneru?

Odpověď na tuto otázku závisí na tom, zda se díváte na oficiální minima ISO, specifikaci konkrétního přepravce nebo rozměry konkrétní stavby výrobce. Níže je ucelená referenční tabulka, která shrnuje nejčastěji uváděné rozměry.

Kompletní referenční tabulka rozměrů

Proč se vnitřní rozměry liší mezi výrobci

Všimnete si, že výše uvedené vnitřní rozměry jsou uvedeny jako rozsahy, nikoli jako jednotlivá čísla. Toto není nedbalost — odráží skutečné odchylky v konstrukci kontejnerů. Vlnité ocelové boční panely, které dávají kontejnerům jejich pevnost, mají hloubku profilu obvykle mezi 25 mm a 45 mm. Čím hlubší je vlnitost, tím více se zmenšuje vnitřní šířka. Podobně konstrukce podlahy — obvykle 28 mm překližka lodní kvality na ocelových příčnících — sedí v mírně odlišných výškách v závislosti na konstrukci výrobce a na tom, zda je přítomen tunel pro husí krk.

Většina hlavních přepravců svých 40stopých High Cube flotil se shlukuje kolem vnitřní výšky 2 700 mm (8′ 10″), což se stalo de facto průmyslovým očekáváním. Při plánování nákladu předpokládejte 2 700 mm jako maximální vertikální světlost uvnitř kontejneru.

Rozměry dveřního otvoru a proč na nich záleží

Dveřní otvor v zadní části 40stopého High Cube kontejneru měří přibližně 2 340 mm na šířku × 2 585 mm na výšku (7′8″ × 8′5⅞″). Toto je často nejdůležitější rozměr, který přepravci přehlížejí.

Proč? Protože dveřní otvor je výrazně menší než vnitřní průřez kontejneru. Nákladová položka, která by teoreticky mohla být uvnitř kontejneru o vnitřní šířce 2 350 mm a vnitřní výšce 2 700 mm, stále nemusí projít rámem dveří 2 340 mm × 2 585 mm. To je zvláště důležité při nakládání vysokozdvižnými vozíky — stožár vysokozdvižného vozíku musí projet přes horní rám dveří a náklad plus vidlice vozíku musí projet šířkou dveří.

Praktické pravidlo: Dveřní otvor je vaše skutečné měřítko „projde/neprojde“. Pokud váš nejvyšší paletizovaný náklad včetně palety přesahuje 2 550 mm, měli byste ověřit světlost u svého speditéra, i když je vnitřní výška 2 700 mm.

Co je tunel pro husí krk?

Většina 40stopých kontejnerů — jak standardních, tak High Cube — má zapuštěný kanál v podlaze na předním konci (na konci naproti dveřím). Toto vybrání, které se obvykle táhne 1 000–1 200 mm podél délky a přibližně 100–120 mm do hloubky, se nazývá tunel pro husí krk.

Jeho účelem je pojmout zvýšený krk podvozku pro husí krk — specializovaného přívěsu používaného pro přepravu kontejnerů po silnici. Když kontejner sedí na podvozku pro husí krk, tunel umožňuje kontejneru jet níže, čímž se snižuje celková výška na silnici. U 40stopého High Cube kontejneru, který je již vysoký 9′6″, jízda na podvozku pro husí krk se zapojeným tunelem udržuje kombinovanou výšku v mezích povolených pro silniční provoz ve většině jurisdikcí (obvykle pod 13′6″ v Severní Americe).

Praktický důsledek pro plánování nákladu: podlaha není dokonale rovná po celé 40stopé délce. V předním metru kontejneru sedí podlaha přibližně o 100–120 mm výše než zbytek podlahy. Pro většinu nákladu toto není relevantní, ale u nákladů, které potřebují dokonale rovný povrch po celé ploše podlahy, stojí za zmínku.

Jak se rozměry srovnávají se standardním 40stopým kontejnerem?

Rozdíl mezi 40stopým standardním kontejnerem a 40stopým High Cube je téměř výhradně o jednom čísle: výšce. Vše ostatní — délka, šířka, umístění rohových odlitků, rozteč twist-locků — je identické.

Srovnání vedle sebe

Klíčový závěr: vnitřní výška stoupne z přibližně 2 390 mm (7′10″) na 2 700 mm (8′10″) — nárůst o 310 mm nebo o něco více než 12 palců. Kubická kapacita se zvýší přibližně o 8,7 m³, tedy asi o 13 % více objemu, zatímco hmotnost prázdného kontejneru vzroste pouze asi o 200 kg. Vnější délka a šířka jsou identické, což znamená, že High Cube pasuje do stejných vodítek, podvozků a železničních slotů jako standardní kontejner.

Kdy byste měli zvolit High Cube místo standardního kontejneru?

Rozhodovací rámec je jednoduchý:

• Zvolte 40stopý High Cube, pokud: je váš náklad vysoký (přes ~2 300 mm na paletě), je váš náklad lehký, ale objemný (dosáhnete objemového limitu dříve než hmotnostního), nebo chcete flexibilitu stohovat palety výše a sloučit více do jednoho kontejneru.
• Zvolte standardní 40stopý, pokud: je váš náklad hustý a těžký (extra výška by nebyla využita, zatímco mírně nižší hmotnost prázdného kontejneru poskytuje o něco vyšší užitečný náklad), nebo přepravujete na trase, kde jsou dostupnost nebo příplatky za High Cube problémem.

Jaká je hmotnostní kapacita a kubický objem 40stopého High Cube kontejneru?

Hmotnostní specifikace záleží stejně jako rozměry. Užitečný náklad kontejneru není nekonečný — je ohraničen maximální celkovou hmotností (MGW), což je kombinovaná hmotnost samotného kontejneru (prázdná hmotnost) plus nákladu uvnitř.

Hmotnostní specifikace u hlavních přepravců

Všimněte si odchylek v hmotnosti prázdného kontejneru — od 3 750 kg do více než 4 020 kg. To odráží rozdíly v éře výroby, tloušťce oceli, konstrukci podlahy a v tom, zda je kontejner vybaven doplňkovými prvky, jako jsou extra vázací kroužky nebo větrání. Těžší kontejner znamená odpovídající nižší kapacitu užitečného nákladu, protože MGW je pevné číslo. Vždy zkontrolujte CSC (Container Safety Convention) štítek umístěný na dveřích kontejneru pro právně závazné hmotnostní hodnoty pro danou konkrétní jednotku.

Kubická kapacita: pochopení standardu 76 m³

Vnitřní kubická kapacita 40stopého High Cube kontejneru je důsledně uváděna jako přibližně 76,3–76,4 kubických metrů (2 694–2 698 kubických stop). Toto je teoretický maximální objem založený na vnitřní délce × šířce × výšce. V praxi je využitelný objem nákladu vždy o něco menší, protože:

• Náklad nemůže dokonale zaplnit každý krychlový centimetr vlnitých stěn
• Paletizovaný náklad zanechává vzduchové mezery mezi stohy
• Uzavření dveří vyžaduje určitou světlost vzadu

Realistická plánovací hodnota je 85–90 % uvedené kubické kapacity, tedy přibližně 65–68 m³ skutečného uloženého objemu nákladu, v závislosti na tom, jak efektivně se náklad balí.

Nosnost podlahy

Podlaha 40stopého High Cube kontejneru je obvykle dimenzována na rovnoměrně rozložené zatížení, které odpovídá MGW kontejneru — což znamená, že plných 32 500 kg může sedět na podlaze, pokud jsou rovnoměrně rozloženy. Bodová zatížení jsou však jiná záležitost. Zatížení nápravy vysokozdvižného vozíku, které podlaha vydrží během nakládání, je obvykle kolem 5 460 kg na nápravu (přibližně 12 000 lbs), což je důvod, proč většina vysokozdvižných vozíků pro manipulaci s kontejnery používá široké pneumatiky nebo rozvodné trámy. Pro přesné dimenzování nosnosti podlahy se poraďte se štítkem CSC konkrétního kontejneru.

Kolik palet se vejde do 40stopého High Cube kontejneru?

Kapacita palet není funkcí výšky — High Cube a standardní 40stopý pojmou ve vrstvě na podlaze stejný počet palet, protože půdorys podlahy je identický. Tam, kde High Cube vyhrává, je stohovatelnost: můžete dvojitě stohovat vyšší palety a stále projít výškou dveřního otvoru.

Nakládání europalet

Klasický plán nakládání europalet do 40stopého kontejneru umísťuje 11 palet podél jedné strany (1 200 mm podélně, vyžadujících 13 200 mm, což se vejde do vnitřní délky 12 032 mm) a 14 napříč druhou stranou (800 mm každá). V praxi mnoho nakladačů pohodlně dosáhne 25 palet střídáním orientace.

Nakládání standardních palet US / ISO

48palcový rozměr standardní US palety znamená, že přesně 10 palet se vejde podélně v každé řadě (480 palců = nominálně 40 stop, s těsnou světlostí). Dvě řady dávají 20 palet. Některé konfigurace nakládání vtěsnají 21–22 větrníkovým uspořádáním (otočení palet o 90 stupňů na koncích).

Jak extra výška umožňuje dvojité stohování

Zde si High Cube kontejner vyslouží své jméno. S vnitřní výškou 2 700 mm (106 palců) a výškou dveřního otvoru 2 585 mm (102 palců) můžete stohovat dvě vrstvy palet za předpokladu, že každý stoh palet není vyšší než přibližně 1 250–1 280 mm. Vzhledem k tomu, že samotná standardní europaleta je vysoká 144 mm, zbývá přibližně 1 100 mm výšky nákladu na vrstvu — dostatečné pro mnoho typů baleného spotřebního zboží, textilií a lehkých průmyslových výrobků.

Ve standardním 40stopém kontejneru s pouhými 2 390 mm vnitřní výšky by každá vrstva palet byla omezena na přibližně 1 120 mm a dveřní otvor 2 280 mm toto omezení ještě více utahuje.

Jaké jsou běžné mylné představy o rozměrech 40stopého High Cube kontejneru?

„Všechny 40stopé High Cube mají identické rozměry“

Ne tak docela. Zatímco vnější rozměry jsou přísně standardizovány podle ISO 668, vnitřní rozměry se mezi výrobci liší o 5–15 mm v každém směru. Kontejner vyrobený společností CIMC (čínský výrobce, největší na světě) může mít vnitřní výšku 2 698 mm, zatímco jednotka Singamas může mít 2 700 mm a starší evropský kontejner může mít 2 690 mm. Tyto malé odchylky jsou v rámci tolerancí ISO, ale mohou záležet při nakládání přesně dimenzovaného nákladu nebo regálových systémů.

„Extra stopa výšky je volná kapacita“

Pouze pokud ji dokážete využít. High Cube kontejner přidává zhruba 200 kg hmotnosti prázdného kontejneru ve srovnání se standardním kontejnerem, což mírně snižuje čistý užitečný náklad. Důležitější je, že někteří námořní přepravci uplatňují příplatek za High Cube na určitých obchodních trasách a silniční přeprava kontejneru vysokého 9′6″ se může občas setkat s trasami s omezením výšky, které by standardní kontejner prošel. V Severní Americe jede High Cube na standardním podvozku typicky ve výšce kolem 13′6″ — přesně na maximální povolené silniční výšce v mnoha státech a provinciích. Jakákoli odchylka podvozku, která přidá jen palec, může posunout náklad do teritoria vyžadujícího povolení.

„High Cube kontejnery jsou pouze pro námořní přepravu“

I když je námořní přeprava dominantním využitím, High Cube kontejnery jsou rozsáhle používány pro domácí intermodální železniční dopravu v Severní Americe, pro skladování na stavebních a průmyslových místech a jako základní konstrukce pro kontejnerovou architekturu. Sekundární trh pro použité 40stopé High Cube je ve skutečnosti robustní právě proto, že extra světlá výška je činí mnohem pohodlnějšími pro prostory obývané lidmi.

Často kladené otázky

Jaké jsou rozměry 40stopého High Cube kontejneru?

40stopý High Cube kontejner měří externě 40 stop na délku × 8 stop na šířku × 9 stop 6 palců na výšku (12 192 × 2 438 × 2 896 mm). Interně měří přibližně 39 stop 6 palců na délku × 7 stop 9 palců na šířku × 8 stop 10 palců na výšku (12 032 × 2 352 × 2 700 mm). Dveřní otvor měří přibližně 7 stop 8 palců na šířku × 8 stop 5⅞ palce na výšku (2 340 × 2 585 mm).

O kolik je High Cube kontejner vyšší než standardní kontejner?

High Cube kontejner je externě přesně o 12 palců (305 mm) vyšší než standardní kontejner — 9′6″ (2 896 mm) oproti 8′6″ (2 591 mm). Interně je nárůst přibližně 310 mm, zhruba z 2 390 mm na 2 700 mm, což představuje asi o 13 % více kubické kapacity.

Kolik palet se vejde do 40stopého High Cube kontejneru?

V jedné vrstvě na podlaze přibližně 25 europalet (1 200 × 800 mm) nebo 20–22 standardních US palet (48 × 40 palců). Při dvojitém stohování až 50 europalet nebo 40–44 US palet, v závislosti na výšce stohovaného nákladu a světlosti dveřního otvoru.

Jaký je maximální užitečný náklad 40stopého High Cube kontejneru?

Typická kapacita užitečného nákladu se pohybuje od 26 300 kg do 28 750 kg (58 000–63 400 lbs), v závislosti na hmotnosti prázdného kontejneru. Maximální celková hmotnost je obvykle 32 500 kg (71 650 lbs), i když některé starší kontejnery mohou být dimenzovány na 30 480 kg. Vždy ověřte pomocí bezpečnostního štítku CSC na konkrétním kontejneru.

K čemu se High Cube kontejner používá?

High Cube kontejnery se používají pro přepravu objemného nebo vysokého nákladu — nábytku, strojů, textilií, plastových výrobků a jakéhokoli nákladu, který zaplní objem kontejneru dříve, než dosáhne jeho hmotnostního limitu. Jsou také široce používány pro skladování na místě a jako konstrukční základ pro kontejnerové domy, kanceláře a maloobchodní prostory, kde je extra světlá výška nezbytná pro pohodlí a použitelnost.

Může být 40stopý High Cube kontejner během přepravy dvojitě stohován?

Ano. Jako všechny standardní kontejnery ISO jsou 40stopé High Cube kontejnery navrženy pro stohování až devíti vysoko při plném naložení (v závislosti na konkrétním stohovacím ratingu na štítku CSC). Rohové odlitky a rohové sloupky jsou navrženy tak, aby přenášely vertikální zatížení přímo konstrukcí kontejneru. Dodatečná výška High Cube nesnižuje jeho stohovací schopnost.

Jaká je výška dveřního otvoru 40stopého High Cube kontejneru?

Výška dveřního otvoru je přibližně 2 585–2 597 mm (8′5⅞″–8′6¼″). To je o 100–115 mm méně než vnitřní výška 2 700 mm, protože konstrukce horního rámu dveří zabírá vertikální prostor v zadním rámu. Toto je kritický rozměr světlosti pro nakládání se stožárem vysokozdvižného vozíku a měl by být použit jako maximální výškové měřítko při plánování paletizovaného nákladu.
