BRIDGE FITTING a jeho využití v praxi
Bridge Fitting (často nazývaný také můstková svorka, můstkové kování, lashing bridge fitting nebo horizontální spojovací člen kontejnerů) je specializovaný, vysoce odolný mechanický prvek určený k bezpečnému horizontálnímu propojení lodních kontejnerů. Jeho hlavní úlohou je pevně přichytit dva sousedící kontejnery (vedle sebe nebo čelo k čelu) pomocí zajištění do jejich rohových tvarovek (corner castings). Konstrukce funguje na bázi silového svěrného mechanismu s reverzním závitem, takže při otáčení centrální matice dochází k přitahování kontejnerů k sobě a vytvoření stabilního, jednolitého celku.
Tento zdánlivě jednoduchý prvek je klíčovým stavebním kamenem moderní kontejnerové přepravy a logistiky. Zatímco pro vertikální stohování kontejnerů se používají tzv. twist locky, bridge fittingy jsou nezbytné pro vodorovné spojení. Právě tato horizontální fixace je zásadní pro bezpečnost a stabilitu bloků kontejnerů na palubě i v podpalubí lodí, na říčních člunech i v pozemních aplikacích (například při stavbě objektů z kontejnerů).
Alternativní názvy v praxi:
- Bridge Clamp (můstková svorka)
- Container Bridge Clamp (kontejnerová můstková svorka)
- Lashing Bridge Fitting (vázací můstkové kování)
- Horizontal Container Connector (horizontální spojovací člen kontejnerů)
- Jistící šroub na horizontální spojení lodních kontejnerů
Význam a funkce bridge fittingů
Zajištění stability při přepravě
Hlavní úlohou bridge fittingů je vytvořit bezpečné, avšak snadno rozpojitelné horizontální spojení mezi ISO kontejnery. To má několik zásadních přínosů:
- Stabilita během plavby: Na lodích jsou kontejnery vystaveny extrémním silám (role, pitch, heave), zejména při bouřích či prudkých změnách směru. Bridge fittingy eliminují riziko posunu, převrácení nebo pádu jednotlivých kontejnerů přes palubu.
- Pevnost sestav: Při kombinaci více kontejnerů do větších celků (například oplocení, sklady, obytné či kancelářské moduly) bridge fittingy zajišťují, že sestava působí jako jeden pevný blok, odolný vůči větru, vibracím i seizmickým účinkům.
- Efektivní využití prostoru: Pevné spojení kontejnerů umožňuje kompaktní skládání v přístavních terminálech, na lodích i v depech, což vede k lepšímu využití plochy a rovnoměrnějšímu rozložení sil na vázacích bodech.
Klíčové oblasti použití:
| Prostředí | Účel spojení |
|---|---|
| Paluba kontejnerových lodí | Stabilizace bloků kontejnerů |
| Barge, říční přeprava | Zabránění posunu na nestandardních plavidlech |
| Překladiště, kontejerové terminály | Dlouhodobé/střednědobé uskladnění v blocích |
| Stavební a architektonické projekty | Modulární spojování pro stavby z kontejnerů |
Konstrukce a mechanické řešení
Bridge fitting je vysoce specializovaný výrobek navržený tak, aby odolal extrémnímu zatížení a nepříznivému prostředí.

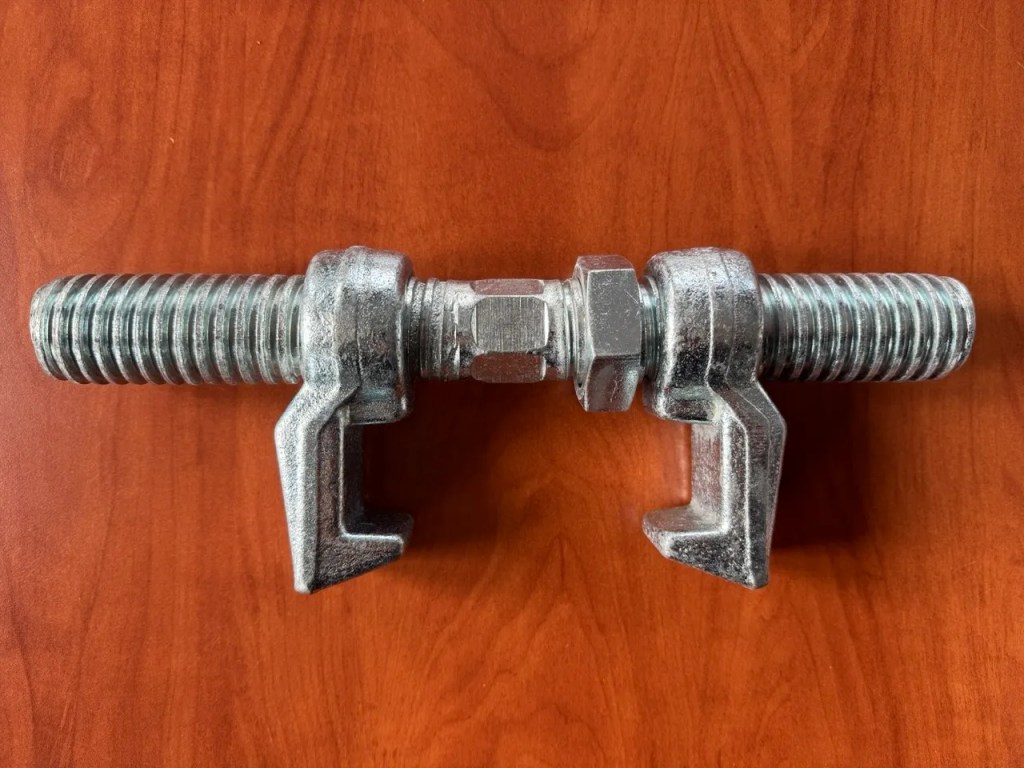

Hlavní části bridge fittingu
| Část | Popis a funkce |
|---|---|
| Centrální tělo | Silnostěnná ocelová tyč se závity opačného směru na každém konci (reverzní závit), zajišťuje přitahování obou konců |
| Koncové háky (svorky) | Robustní odlitky, přesně tvarované pro zajištění do otvorů corner castingů, zabraňují vyklouznutí pod zatížením |
| Centrální matice/spindel | Šestihranná nebo čtvercová část pro utažení běžným nebo speciálním klíčem |
| Kontramatka | Po dotažení se přisunuje k matce a zabraňuje samovolnému povolení vibracemi |
- Opačné závity na každé straně umožňují, že při otáčení centrální matice se oba koncové háky současně přitahují k sobě a stahují kontejnery do pevného spoje.
- Po dosažení požadovaného napětí je třeba vždy utáhnout kontramatku.
Materiály, výroba a odolnost
Bridge fittingy jsou vyráběny s ohledem na maximální životnost a odolnost vůči všem typům zatížení a agresivního prostředí.
Materiálová skladba
- Vysokopevnostní ocel: Nejčastěji se používá legovaná ocel, žíhaná a tepelně zpracovaná pro zvýšení pevnosti v tahu i tlaku.
- Výroba odlitkem či zápustkovým kováním: Zajišťuje celistvost bez svárů a tím minimalizuje slabá místa.
- Povrchová úprava: Standardem je žárové zinkování – ponoření do lázně roztaveného zinku vytvoří vrstvu chránící proti korozi i v agresivním slaném prostředí.
Normy a certifikace
Bridge fittingy musí odpovídat požadavkům ISO a inspekčním certifikacím např. Lloyd’s Register, DNV-GL, Bureau Veritas, ABS, NK, KR apod.
Typické technické parametry
| Vlastnost | Hodnota (orientační) |
|---|---|
| Mez pevnosti v tahu | min. 100 kN (cca 10 tun) a více |
| Pracovní zatížení (WLL) | cca 50 kN (bezpečnostní faktor 2:1) |
| Povrch | Žárově zinkováno |
| Hmotnost (260mm fitting) | cca 3 kg |
Typy, rozměry a technické parametry
Bridge fittingy se liší zejména délkou, která odpovídá šířce mezery mezi kontejnery.
| Délka (mm) | Použití | Poznámka |
|---|---|---|
| 260 | Standardní spojení | Nejčastější rozměr pro běžné sestavy |
| 280 | Speciální aplikace | Pro širší mezery mezi kontejnery |
| 380 | Extra dlouhé spojení | Při nutnosti překlenout větší rozestupy |
Další důležité vlastnosti
- Kompatibilita: Všechny rozměry respektují standardy ISO corner castings.
- Tvar háků: Přesně kopírují vnitřní otvor rohových tvarovek pro bezpečné upnutí.
- Hmotnost: Robustní provedení zaručuje dlouhou životnost i při opakovaném používání.
Postup použití – krok za krokem
Průvodce bezpečným použitím bridge fittingu:
- Příprava fittingu – Otáčejte centrální maticí a nastavte rozteč háků o něco větší než vzdálenost mezi rohovými tvarovkami.
- Zavěšení háků – Jeden hák vložte do otvoru corner castingu prvního kontejneru, druhý hák nasaďte na sousední kontejner.
- Dotažení – Pomocí klíče nebo speciální tyče otáčejte spindelem a přitahujte oba kontejnery k sobě.
- Zajištění kontramatkou – Po dotažení vždy utáhněte kontramatku proti centrální matici, aby se fitting samovolně neuvolnil během přepravy.
- Opakujte – Pro standardní spojení dvou 40’ kontejnerů se obvykle používají minimálně 4 fittingy na horní hraně.
Hlavní využití v praxi
Přehled hlavních aplikací:
| Aplikace | Význam a přínos |
|---|---|
| Na palubě lodí | Stabilizace bloků a zabraňuje pohybu kontejnerů |
| Říční a vnitrozemská přeprava | Fixace kontejnerů na plavidlech bez buněk a vodítek |
| Překladiště, kontejerové terminály | Dlouhodobé spojení řad kontejnerů v depech |
| Modulární architektura | Dočasné spojení kontejnerů pro stavby, sklady, kanceláře |
Výhody v kontejnerové architektuře
- Snadná demontáž: Na rozdíl od svařování umožňují bridge fittingy opakované rozpojení bez poškození kontejnerů.
- Zachování konstrukční integrity: Neničí antikorozní ochranu a nosné části kontejneru.
- Variabilita: Umožňuje rychlé změny rozvržení sestavy.
Bridge fitting vs. Twist lock – srovnání
| Vlastnost | Bridge fitting (můstkové kování) | Twist lock (otočný zámek) |
|---|---|---|
| Typ spojení | Horizontální (vedle sebe) | Vertikální (nahoru/dolů) |
| Mechanismus | Opačný závit, svěrné spojení | Otočný kuželový zámek |
| Použití | Propojení bloků, sestav, staveb | Stohování kontejnerů na sebe |
| Kompatibilita | ISO corner casting | ISO corner casting |
| Bezpečnostní význam | Zabránění horizontálnímu posunu | Zabránění vertikálnímu posunu |
| Společné použití | V kombinaci pro maximální stabilitu | Ano |
Poznámka: V praxi se obě zařízení používají současně – twist locky pro stohování, bridge fittingy pro spojení bloků do celků.
Role v globálním průmyslu přepravy
Bezpečnost a spolehlivost
- Ochrana zboží a lodí: Pevné spojení snižuje riziko pádu kontejneru do moře, což chrání posádku, náklad i životní prostředí.
- Efektivita a kapacita: Umožňuje vyšší a hustší stohování, což maximalizuje využití lodní kapacity.
- Stabilita dodavatelských řetězců: Pevné a spolehlivé spojení zajišťuje, že zboží dorazí včas a v pořádku.
Ekonomické dopady
- Snížení nákladů: Minimalizace škod a ztrát snižuje pojistné i provozní náklady.
- Konkurenční výhoda: Efektivní manipulace a rychlé překládky zvyšují konkurenceschopnost lodních společností.
Bezpečnost, údržba a legislativa
Požadavky na bezpečnost a inspekce
- Výrobní normy: Výrobky musí splňovat mezinárodní standardy (ISO, IMO, klasifikační společnosti).
- Pravidelné kontroly: Před i po použití je nutné vizuálně zkontrolovat stav fittingu – praskliny, deformace, opotřebení závitů i vrstvu zinku.
- Údržba: Pravidelné čištění závitů a promazání kvalitní vazelínou prodlužují životnost a chrání proti zadření a korozi.
Legislativa a certifikace
- Certifikace: Bridge fittingy musí mít platné certifikáty (CSS, LR, DNV, BV, ABS aj.), které deklarují shodu s předpisy pro lodní přepravu.
- Evidenční povinnost: Všechny fittingy na lodi musí být evidovány, pravidelně kontrolovány a vyřazovány v případě poškození.
Související terminologie
| Termín | Význam |
|---|---|
| Corner casting | Standardizovaná rohová tvarovka ISO kontejneru, určená k manipulaci a fixaci spojovacími prvky |
| Twist lock | Otočný zámek pro vertikální stohování kontejnerů |
| Lashing rod | Vázací tyč používaná spolu s turnbucklem k diagonálnímu fixování kontejneru k palubě |
| Turnbuckle | Napínací zařízení používané k dotažení vázacích tyčí a řetězů |
| ISO container | Standardizovaný kontejner dle norem International Organization for Standardization |
| D-ring | Kovové oko pro zachycení vázacích prostředků |
Budoucí trendy a inovace v oblasti bridge fittingů
- Vývoj nových materiálů: Probíhá výzkum kompozitních materiálů a inovativních slitin, které nabídnou vyšší pevnost při nižší hmotnosti a lepší odolnost proti korozi.
- Digitalizace a automatizace: Vznikají koncepty „chytrých“ fittingů se senzory pro monitoring zatížení a opotřebení, což umožní preventivní údržbu a vyšší bezpečnost.
- Ekologická výroba: Výrobci se zaměřují na snižování uhlíkové stopy, ekologičtější zinkování a optimalizaci výrobních procesů.
