Мостовое соединение и его практическое применение
Мостовое соединение (часто также называют мостовым зажимом, мостовым оборудованием, креплением‑мостом или горизонтальным соединителем для контейнеров) – это специализированный, высокопрочный механический элемент, предназначенный для безопасного горизонтального соединения грузовых контейнеров. Его основная функция – надёжно соединять два соседних контейнера (бок о бок или конец к концу), фиксируя их к их угловым клеммам. Конструкция работает по принципу зажимного усилия с обратной резьбой: при повороте центральной гайки контейнеры притягиваются друг к другу, образуя стабильный, единый блок.
Этот, на первый взгляд, простой элемент является ключевым строительным блоком современной транспортировки контейнеров и логистики. В то время как вертикальная укладка контейнеров использует так называемые твинк‑локи, мостовые соединения необходимы для горизонтальных соединений. Такая горизонтальная фиксация критична для безопасности и стабильности блоков контейнеров на палубе и в трюме судов, на речных баржах и в наземных применениях (например, при строительстве контейнерных конструкций).
Альтернативные названия в практике
- Мостовой зажим
- Зажим‑мост для контейнеров
- Крепление‑мост (связывающее мостовое оборудование)
- Горизонтальный соединитель контейнеров
- Болт‑фиксация для горизонтального соединения грузовых контейнеров
Значение и функция мостовых соединений
Обеспечение стабильности во время транспортировки
Основная цель мостовых соединений – создать безопасное, но легко разъединяемое горизонтальное соединение между ISO контейнерами. Это обеспечивает несколько важных преимуществ:
- Стабильность в море: На судах контейнеры подвергаются экстремальным нагрузкам (крен, тангаж, вертикальные колебания), особенно в бурях или при резком изменении курса. Мостовые соединения устраняют риск смещения, опрокидывания или падения отдельных контейнеров с палубы.
- Прочность сборок: При объединении нескольких контейнеров в более крупные блоки (например, помещения, склады, жилые или офисные модули) мостовые соединения гарантируют, что сборка будет вести себя как единый прочный блок, устойчивый к ветру, вибрациям и сейсмическим воздействиям.
- Эффективное использование пространства: Жёсткое соединение позволяет компактно укладывать контейнеры в портах, на судах и в депо, что улучшает использование площади и более равномерно распределяет нагрузки на точки крепления.
Ключевые области применения
| Среда | Цель соединения |
|---|---|
| Палубы судов | Стабилизация блоков контейнеров |
| Баржи, речной транспорт | Предотвращение смещения на нестандартных судах |
| Терминалы контейнеров | Долгосрочное/среднесрочное хранение в блоках |
| Строительные и архитектурные проекты | Модульное соединение для контейнерных зданий |
Конструкция и механическое решение
Мостовое соединение – это высокоспециализированный продукт, рассчитанный на выдерживание экстремальных нагрузок и суровых условий эксплуатации.

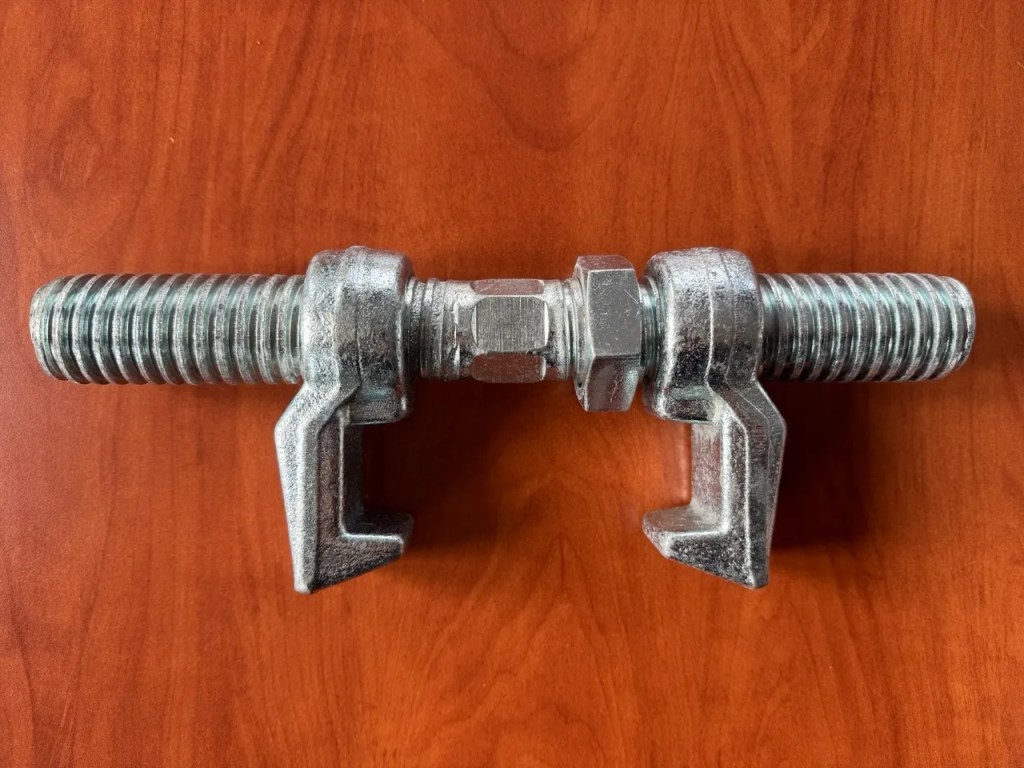

Основные части мостового соединения
| Часть | Описание и функция |
|---|---|
| Центральный корпус | Толстостенный стальной штырь с резьбами противоположного направления на каждом конце (обратная резьба), обеспечивает натяг обеих сторон |
| Концевые крюки (зажимы) | Прочные отливки, точно сформированные для фиксации угловых клемм, предотвращают скольжение под нагрузкой |
| Центральная гайка / шпиндель | Шестигранный или квадратный профиль для затягивания стандартным или специальным ключом |
| Противогайка | После затягивания скользит на гайку и предотвращает самопроизвольное ослабление из‑за вибрации |
Механизм затягивания
- Противоположные резьбы с каждой стороны позволяют центральной гайке, при повороте, притягивать оба концевых крюка друг к другу и зажимать контейнеры вместе.
- После достижения требуемого натяжения противогайка всегда должна быть затянута.
Материалы, производство и долговечность
Мостовые соединения изготавливаются для максимального срока службы и устойчивости к различным типам нагрузок и агрессивным средам.
Состав материала
- Высокопрочная сталь: Обычно легирована, отжигана и термически обработана для повышения предельной прочности на растяжение и сжатие.
- Отливка или кованая конструкция: Обеспечивает цельное изделие без сварных швов, минимизируя слабые места.
- Поверхностная обработка: Стандартом является горячее цинкование – погружение в расплавленный цинк создаёт коррозионно‑защитный слой даже в солёных условиях.
Стандарты и сертификаты
Мостовые соединения должны соответствовать требованиям ISO и иметь сертификаты инспекций таких организаций, как Lloyd’s Register, DNV‑GL, Bureau Veritas, ABS, NK, KR и др.
Типичные технические параметры
| Параметр | Приблизительное значение |
|---|---|
| Диапазон предельной прочности на растяжение | мин. 100 кН (≈ 10 т) и выше |
| Предельная рабочая нагрузка (WLL) | ≈ 50 кН (коэффициент безопасности 2:1) |
| Поверхность | Горячее цинкование |
| Вес (соединитель 260 мм) | ≈ 3 кг |
Типы, размеры и технические параметры
Мостовые соединения различаются в основном длиной, которая соответствует ширине зазора между контейнерами.
| Длина (мм) | Применение | Примечание |
|---|---|---|
| 260 | Стандартное соединение | Наиболее распространённый размер для типовых сборок |
| 280 | Специальные применения | Для более широких зазоров между контейнерами |
| 380 | Экстра‑длинное соединение | Когда необходимо преодолеть большие промежутки |
Дополнительные важные характеристики
- Совместимость: Все размеры соответствуют стандартам ISO угловых клемм.
- Форма крюка: Точно совпадает с внутренним отверстием угловых клемм для надёжного крепления.
- Вес: Прочная конструкция гарантирует длительный срок службы даже при многократном использовании.
Пошаговое руководство по использованию
- Подготовьте соединитель – Поверните центральную гайку и установите расстояние между крюками чуть больше, чем расстояние между угловыми клеммами.
- Повесьте крюки – Вставьте один крюк в угловую клемму первого контейнера, разместите второй крюк на соседнем контейнере.
- Затяните – С помощью ключа или специального штыря поверните шпиндель, притягивая оба контейнера друг к другу.
- Закрепите противогайкой – После затягивания всегда фиксируйте противогайку к центральной гайке, чтобы соединитель не ослабел во время транспортировки.
- Повторите – Для стандартного соединения двух 40‑футовых контейнеров обычно используют минимум четыре соединителя вдоль верхнего края.
Основные практические применения
Обзор основных применений
| Применение | Значение и выгода |
|---|---|
| На борту судов | Стабилизирует блоки контейнеров и предотвращает их перемещение |
| Речной и внутренний транспорт | Фиксация контейнеров на судах без ячеек и направляющих |
| Терминалы контейнеров | Долгосрочное соединение рядов контейнеров в депо |
| Модульная архитектура | Временное соединение контейнеров для зданий, складов, офисов |
Преимущества в контейнерной архитектуре
- Лёгкая разборка: В отличие от сварки, мостовые соединения позволяют многократно разъединять элементы без повреждения контейнеров.
- Сохранение целостности конструкции: Не нарушает антикоррозионное покрытие и несущие части контейнера.
- Гибкость: Обеспечивает быструю переконфигурацию планировки.
Сравнение мостового соединения и твинк‑лока
| Характеристика | Мостовое соединение (мостовое оборудование) | Твинк‑лок (твинк‑лок) |
|---|---|---|
| Тип соединения | Горизонтальное (бок о бок) | Вертикальное (вверх/вниз) |
| Механизм | Обратная резьба, зажимное соединение | Вращающийся конический замок |
| Применение | Соединение блоков, сборок, конструкций | Укладка контейнеров друг на друга |
| Совместимость | ISO угловая клемма | ISO угловая клемма |
| Роль в безопасности | Предотвращает горизонтальное смещение | Предотвращает вертикальное смещение |
| Совместное использование | Часто применяются вместе для максимальной стабильности | Да |
Примечание: На практике оба устройства используются одновременно – твинк‑локи для укладки, мостовые соединения для объединения блоков в более крупные единицы.
Роль в глобальной транспортной отрасли
Безопасность и надёжность
- Защита груза и судов: Надёжное соединение снижает риск падения контейнеров за борт, защищая экипаж, груз и окружающую среду.
- Эффективность и ёмкость: Позволяет более высокую и плотную укладку, максимизируя грузоподъёмность судов.
- Стабильность цепочки поставок: Надёжные соединения гарантируют своевременную доставку товаров в надлежащем состоянии.
Экономическое влияние
- Снижение затрат: Минимизация повреждений и потерь уменьшает страховые и эксплуатационные расходы.
- Конкурентное преимущество: Эффективная обработка и быстрая перегрузка повышают конкурентоспособность судоходных компаний.
Безопасность, обслуживание и законодательство
Требования к безопасности и инспекциям
- Стандарты производства: Продукция должна соответствовать международным стандартам (ISO, IMO, классификационные общества).
- Регулярные инспекции: До и после использования визуально проверять наличие трещин, деформаций, износа резьбы и состояние цинкового покрытия.
- Обслуживание: Регулярная очистка резьбы и смазка качественной смазкой продлевают срок службы и защищают от заклинивания и коррозии.
Законодательство и сертификация
- Сертификация: Мостовые соединения должны иметь действительные сертификаты (LR, DNV, BV, ABS и др.), подтверждающие соответствие морским транспортным нормам.
- Ведение учёта: Все соединители на судне должны быть задокументированы, регулярно проверяться и выводиться из эксплуатации при повреждении.
Связанная терминология
| Термин | Значение |
|---|---|
| Угловая клемма | Стандартный ISO‑угловой элемент контейнера, используемый для захвата и крепления соединительных устройств |
| Твинк‑лок | Вращающийся замок для вертикального укладывания контейнеров |
| Связывающий штырь | Штырь, используемый с натяжным устройством для диагонального крепления контейнера к палубе |
| Натяжное устройство | Механизм, применяемый для затягивания связывающих штырей и цепей |
| ISO‑контейнер | Стандартный контейнер согласно нормам Международной организации по стандартизации |
| D‑кольцо | Металлическое кольцо для крепления фиксирующих устройств |
Будущие тенденции и инновации в мостовых соединениях
- Разработка новых материалов: Исследования композитных материалов и инновационных сплавов направлены на обеспечение большей прочности при меньшем весе и лучшей стойкости к коррозии.
- Цифровизация и автоматизация: «Умные» соединители с датчиками нагрузки и износа находятся в стадии разработки, что позволит предиктивное обслуживание и повышение безопасности.
- Экологичное производство: Производители стремятся снизить углеродный след, используя более экологичные процессы гальванизации и оптимизируя производственные потоки.
