Horizontální spojení přepravních kontejnerů s Bridge Fitting
V dynamickém světě globální dopravy, logistiky a moderní modulární architektury je stabilita a bezpečnost přepravních kontejnerů zajištěna nejen samotným kontejnerem, ale také řadou specializovaných spojovacích prvků. Jedním z nejzásadnějších je Bridge Fitting (česky často „kontejnerová spojka“, „mostová svorka“, „horizontální zámek“). Tento robustní kovový díl je základem pro bezpečné horizontální spojení přepravních kontejnerů – na moři, na železnici, ve skladech i při výstavbě modulárních staveb.
Tento článek poskytuje detailní, technicky podložený pohled na Bridge Fitting: jeho definici, konstrukci, technické parametry, využití v praxi, bezpečnostní aspekty, rozdíly oproti jiným spojkám, doporučené postupy instalace i údržby. Článek je rozšířen o poznatky z oborových webů, výrobců a certifikačních společností.
Co je Bridge Fitting? Definice a základní účel
Bridge Fitting je těžký, vysoce odolný spojovací mechanismus určený výhradně pro horizontální spojení dvou (či více) přepravních kontejnerů. Jeho hlavní funkcí je pevně a bezpečně stáhnout sousední kontejnery k sobě, a to prostřednictvím jejich standardizovaných rohových prvků (corner castings).
Proč je Bridge Fitting klíčový:
- Zvyšuje stabilitu sestavy – při přepravě na lodi, železnici i při stohování ve skladech.
- Zabraňuje posunu či převrácení kontejnerů vlivem vibrací, vln, větru nebo při manipulaci.
- Zajišťuje bezpečnost obsahu – spojením kontejnerů minimalizuje mezery, které by mohly být zneužity k neoprávněnému vstupu.
- Umožňuje rychlé spojení/demontáž v modulární architektuře – např. při stavbě kontejnerových kanceláří, domů, škol, nemocnic, dočasných staveb.
Bridge Fitting je základní prvek, bez něhož by nebyla možná flexibilní, bezpečná a efektivní manipulace s kontejnery v moderní logistice a stavebnictví.
Konstrukce a princip fungování: Anatomie síly
Operační princip: Síla tahu v praxi

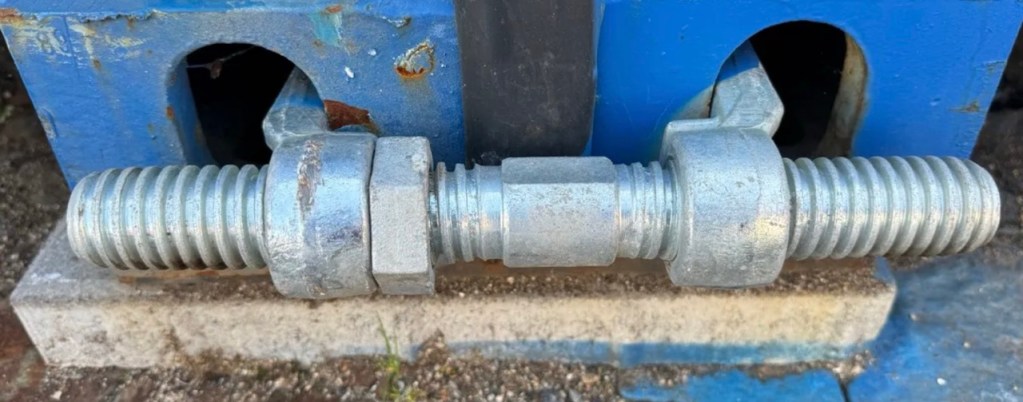

Bridge Fitting funguje jako napínací mechanismus – jednoduchý, ale extrémně účinný:
- Dva robustní háky (čelisti): Precizně tvarované, aby zapadly do oválných otvorů v rohových prvcích (corner castings).
- Centrální závitová tyč: Obvykle s protiběžnými závity (pravý a levý), umožňuje stahování nebo povolování vzdálenosti mezi háky.
- Centrální matice: Otáčením centrální šestihranné matice (klíčem, ráčnou) se háky pohybují k sobě a pevně přitahují kontejnery.
- Pojistná matice: Po dotažení se fixuje proti uvolnění vlivem vibrací.
Průměrná doba instalace jednoho Bridge Fittingu je při zkušenosti operátora do 2 minut.
Materiál a povrchová úprava: Záruka dlouhověkosti
Vzhledem k extrémnímu zatížení a agresivnímu prostředí (slaná voda, UV, déšť, mráz) jsou Bridge Fittings vyráběny z nejodolnějších materiálů:
- Vysoce kvalitní lité nebo kované oceli (často dle normy EN 10025 nebo ekvivalentní).
- Žárové zinkování (hot dip galvanizing): Zajišťuje bariérovou i katodickou ochranu proti korozi. Zinková vrstva musí být dle normy ISO 1461 minimálně 70 µm.
- Alternativně galvanické pokovení u levnějších produktů, méně vhodné pro námořní aplikace.
Životnost Bridge Fittingu při správné údržbě přesahuje 15 let i v náročném námořním provozu.
Technické specifikace a rozměry
| Parametr | Standardní model (260 mm) | Prodloužený model (380 mm) |
|---|---|---|
| Celková délka | 260 mm | 380 mm |
| Nastavitelný rozsah | 180–260 mm | 250–380 mm |
| Hmotnost | 3–4 kg | 4–5 kg |
| Materiál | Kovaná/litá ocel | Kovaná/litá ocel |
| Povrchová úprava | Žárové zinkování | Žárové zinkování |
| Mezní zatížení (Breaking Load) | 100 kN (cca 10 tun) | 100 kN (cca 10 tun) |
| Bezpečné pracovní zatížení (SWL) | 50 kN (cca 5 tun) | 50 kN (cca 5 tun) |
| Certifikace | DNV, ABS, CCS, Lloyd’s | DNV, ABS, CCS, Lloyd’s |
Upozornění: Vždy ověřujte certifikaci konkrétního výrobku podle požadavků vaší dopravy nebo stavebního projektu.
Rohové prvky (Corner Castings): Základní stavební kámen
Bridge Fittings jsou navrženy tak, aby dokonale pasovaly do standardizovaných corner castings – ocelových kostek ve všech rozích přepravního kontejneru. Tyto prvky jsou:
- Certifikované dle ISO 1161
- Univerzálně kompatibilní se všemi ISO kontejnery (20′, 40′, 45′, high cube, open top atd.)
- Umožňují horizontální i vertikální spojení, manipulaci jeřábem, upevnění k podvozku či základu.
Rozměry otvorů a jejich umístění jsou přesně definovány, což umožňuje používání Bridge Fittings napříč všemi výrobci a typy kontejnerů.
Bridge Fittings vs. Twist Locks: Zásadní rozdíl
Přestože oba typy slouží ke spojování kontejnerů, jejich účel, konstrukce i bezpečnostní požadavky jsou zcela odlišné.
| Spojovací prvek | Směr spojení | Typické použití | Klíčová vlastnost |
|---|---|---|---|
| Bridge Fitting | Horizontální | Vedle sebe, spojení do plochy, konstrukce, sklady | Nastavitelný tah, stahování rámů |
| Twist Lock | Vertikální | Stohování kontejnerů na sebe (lodě, terminály) | Otočný uzamykací mechanismus |
- Bridge Fitting je určen pouze pro horizontální spojení – NIKDY jej nepoužívejte na vertikální stohování!
- Twist Lock je certifikovaný výhradně pro vertikální spojení – jeho otočný mechanismus odolává smykovým a zvedacím silám.
Bezpečnostní norma: Každý prvek musí odpovídat příslušné části normy ISO 1161 a být schválen klasifikační společností (DNV, ABS, Lloyd’s aj.).
Praktické aplikace a příklady použití
Logistika a námořní doprava
Na lodích a v přístavech se Bridge Fittings používají pro:
- Vytváření stabilních bloků kontejnerů (např. 2×2, 2×4, 3×3) pro lepší rozložení sil během přepravy.
- Minimalizaci pohybu jednotlivých kontejnerů vlivem vlnění moře, větru a vibrací.
- Zvýšení bezpečnosti – minimalizace rizika pádu kontejneru přes palubu.
Skladování a zabezpečení
- Kompaktní skladové bloky – eliminace mezer, větší ochrana proti krádeži a vandalismu.
- Optimalizace prostoru – lepší využití skladovacích ploch v logistických centrech.
Modulární architektura a stavitelství
- Kancelářské komplexy – spojení více kontejnerů do open-space prostor.
- Bytové jednotky – rozšíření plochy odstraněním stěn mezi spojenými kontejnery.
- Školy, nemocnice, dočasné stavby – možnost rychlé montáže/demontáže.
- Festivaly, veletrhy – snadná přeprava a sestavení mobilních zázemí.
Průmyslové a speciální aplikace
- Mobilní technické kontejnery (generátory, filtrace, dílny)
- Stavební zařízení – spojování skladových a šatnových kontejnerů do větších celků
- Dočasné mostní konstrukce – využití v krizových oblastech, armádě a humanitárních misích.
Návod k instalaci: Jak správně spojit kontejnery
Potřebné vybavení
- Dostatečný počet Bridge Fittings (obvykle 2–4 na spoj)
- Velký nastavitelný klíč (min. 32 mm) nebo ráčnový klíč
- Mazivo na závity (technická vazelína)
- Ochranné pomůcky (rukavice, brýle)
Postup krok za krokem
- Příprava kontejnerů: Zkontrolujte rovinnost podkladu, přisuňte kontejnery k sobě s minimální mezerou.
- Přednastavení spojky: Povolte centrální matici, nastavte vzdálenost mezi háky podle konkrétní mezery.
- Vložení háků: Zasuňte háky do otvorů v rohových prvcích obou kontejnerů.
- Utažení spoje: Otáčejte maticí, dokud nejsou kontejnery pevně stažené k sobě.
- Zajištění pojistnou maticí: Pevně utáhněte; zabráníte samovolnému povolení.
- Kontrola: Vizuálně i manuálně ověřte dotažení a správné uchycení.
Nejčastější chyby a jejich důsledky
- Nedostatečné utažení – možnost pohybu a poškození kontejnerů.
- Nesprávně vložené háky – riziko vytržení spojky.
- Chybějící pojistná matice – povolení spojky během přepravy.
- Poškozené nebo zkorodované spojky – snížená nosnost, riziko fatálního selhání.
Bezpečnost, údržba a doporučení
Bezpečnostní doporučení
- Pravidelně kontrolujte dotažení spojek (zejména po přepravě).
- Nikdy nepřekračujte maximální pracovní zatížení (SWL).
- Nepoužívejte deformované, prasklé nebo silně zkorodované Bridge Fittings.
- Vždy používejte certifikované produkty (DNV, ABS, CCS, Lloyd’s aj.).
Údržba
- Pravidelně čistěte závity a aplikujte mazivo.
- Při poškození zinkového povlaku proveďte lokální antikorozní nátěr.
- Uchovávejte Bridge Fittings v suchu, mimo agresivní chemické prostředí.
Doporučený počet spojek
| Typ spojení | Doporučený počet Bridge Fittings |
|---|---|
| Dva 40ft kontejnery | 4 ks (každý roh spojené strany) |
| Dva 20ft kontejnery | 2–4 ks |
| Větší sestavy | 2–4 ks na spoj + Twist Locks na vertikální stohování |
Normy, certifikace a legislativa
- ISO 1161 – Rozměry a požadavky na rohové prvky.
- ISO 3874 – Manipulace s kontejnery a bezpečnostní opatření.
- CSC (International Convention for Safe Containers) – Povinné bezpečnostní požadavky pro přepravu.
- Certifikace: DNV-GL, ABS, CCS, Lloyd’s Register vyžadují pravidelnou inspekci a ověření mechanických vlastností spojek.
