Ligação Horizontal de Contentores de Transporte com Bridge Fitting
No mundo dinâmico do transporte global, logística e arquitetura modular moderna, a estabilidade e segurança dos contentores de transporte é garantida não apenas pelo contentor em si, mas também por uma série de elementos de ligação especializados. Um dos mais essenciais é o Bridge Fitting (frequentemente chamado de “conector de contentor”, “braçadeira de ponte”, “fechadura horizontal” em inglês). Esta peça de metal robusta é a base para a ligação horizontal segura de contentores de transporte – no mar, em ferrovias, em armazéns e na construção de edifícios modulares.
Este artigo fornece uma visão detalhada e tecnicamente fundamentada do Bridge Fitting: sua definição, construção, parâmetros técnicos, aplicações práticas, aspectos de segurança, diferenças em comparação com outros conectores, procedimentos recomendados de instalação e manutenção. O artigo é expandido com informações de sites da indústria, fabricantes e empresas de certificação.
O que é Bridge Fitting? Definição e propósito básico
Bridge Fitting é um mecanismo de ligação pesado e altamente durável, concebido exclusivamente para a ligação horizontal de dois (ou mais) contentores de transporte. Sua função principal é puxar firmemente e com segurança contentores adjacentes, através dos seus elementos de canto padronizados (castelos de canto).
Por que o Bridge Fitting é fundamental:
- Aumenta a estabilidade da montagem – durante o transporte por navio, ferrovia e quando empilhado em armazéns.
- Previne o deslocamento ou tombamento de contentores devido a vibrações, ondas, vento ou durante o manuseamento.
- Garante a segurança do conteúdo – ao ligar contentores, minimiza as lacunas que poderiam ser exploradas para acesso não autorizado.
- Permite ligação/desmontagem rápida em arquitetura modular – por exemplo, ao construir escritórios de contentores, casas, escolas, hospitais, estruturas temporárias.
O Bridge Fitting é um elemento fundamental sem o qual o manuseamento flexível, seguro e eficiente de contentores na logística moderna e construção não seria possível.

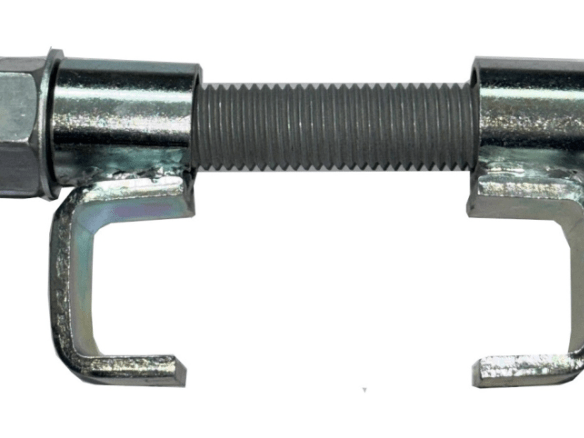

Construção e princípio de funcionamento: Anatomia da resistência
Princípio de funcionamento: Força de tração na prática
O Bridge Fitting funciona como um mecanismo de tensionamento – simples, mas extremamente eficaz:
- Dois ganchos robustos (mandíbulas): Precisamente moldados para se encaixarem em furos ovais nos castelos de canto.
- Haste roscada central: Normalmente com roscas contra-roscadas (direita e esquerda), permite apertar ou afrouxar a distância entre ganchos.
- Porca central: Ao rodar a porca hexagonal central (com chave inglesa, chave de catraca), os ganchos movem-se um em direção ao outro e puxam firmemente os contentores juntos.
- Porca de segurança: Após o aperto, é fixada contra o afrouxamento devido a vibrações.
O tempo médio de instalação para um Bridge Fitting é até 2 minutos com experiência do operador.
Material e tratamento de superfície: Garantia de longevidade
Devido ao carregamento extremo e ambiente agressivo (água salgada, UV, chuva, geada), os Bridge Fittings são fabricados a partir dos materiais mais duráveis:
- Aço fundido ou forjado de alta qualidade (frequentemente de acordo com a norma EN 10025 ou equivalente).
- Galvanização a quente: Fornece proteção de barreira e catódica contra corrosão. A camada de zinco deve ter pelo menos 70 µm de acordo com a norma ISO 1461.
- Alternativamente galvanização eletrolítica para produtos mais baratos, menos adequados para aplicações marinhas.
A vida útil do Bridge Fitting com manutenção adequada excede 15 anos mesmo em operações marinhas exigentes.
Especificações técnicas e dimensões
| Parâmetro | Modelo padrão (260 mm) | Modelo estendido (380 mm) |
|---|---|---|
| Comprimento total | 260 mm | 380 mm |
| Intervalo ajustável | 180–260 mm | 250–380 mm |
| Peso | 3–4 kg | 4–5 kg |
| Material | Aço forjado/fundido | Aço forjado/fundido |
| Tratamento de superfície | Galvanização a quente | Galvanização a quente |
| Carga de rotura | 100 kN (aprox. 10 toneladas) | 100 kN (aprox. 10 toneladas) |
| Carga de trabalho segura (SWL) | 50 kN (aprox. 5 toneladas) | 50 kN (aprox. 5 toneladas) |
| Certificação | DNV, ABS, CCS, Lloyd’s | DNV, ABS, CCS, Lloyd’s |
Nota: Sempre verifique a certificação do produto específico de acordo com os requisitos do seu projeto de transporte ou construção.
Castelos de canto: Bloco de construção básico
Os Bridge Fittings são concebidos para se encaixarem perfeitamente nos castelos de canto padronizados – blocos de aço em todos os cantos de um contentor de transporte. Estes elementos são:
- Certificados de acordo com ISO 1161
- Universalmente compatíveis com todos os contentores ISO (20′, 40′, 45′, high cube, open top, etc.)
- Permitem ligação horizontal e vertical, manuseamento por grua, fixação a chassis ou fundação.
As dimensões dos furos e sua colocação são precisamente definidas, o que permite o uso de Bridge Fittings em todos os fabricantes e tipos de contentores.
Bridge Fittings vs. Twist Locks: Diferença fundamental
Embora ambos os tipos sirvam para ligar contentores, seu propósito, construção e requisitos de segurança são completamente diferentes.
| Elemento de ligação | Direção de ligação | Uso típico | Propriedade-chave |
|---|---|---|---|
| Bridge Fitting | Horizontal | Lado a lado, ligação de superfície, construção, armazéns | Tração ajustável, aperto de estrutura |
| Twist Lock | Vertical | Empilhamento de contentores uns sobre os outros (navios, terminais) | Mecanismo de bloqueio rotativo |
- Bridge Fitting é concebido apenas para ligação horizontal – NUNCA o use para empilhamento vertical!
- Twist Lock é certificado exclusivamente para ligação vertical – seu mecanismo rotativo resiste a forças de corte e levantamento.
Norma de segurança: Cada elemento deve estar em conformidade com a parte relevante da norma ISO 1161 e ser aprovado por uma sociedade de classificação (DNV, ABS, Lloyd’s, etc.).
Aplicações práticas e exemplos de uso
Logística e transporte marítimo
Em navios e portos, os Bridge Fittings são utilizados para:
- Criar blocos estáveis de contentores (por exemplo, 2×2, 2×4, 3×3) para melhor distribuição de forças durante o transporte.
- Minimizar o movimento de contentores individuais devido a ondas do mar, vento e vibrações.
- Aumentar a segurança – minimizar o risco de contentores caírem ao mar.
Armazenamento e segurança
- Blocos de armazenamento compacto – eliminação de lacunas, maior proteção contra roubo e vandalismo.
- Otimização de espaço – melhor utilização de áreas de armazenamento em centros logísticos.
Arquitetura modular e construção
- Complexos de escritórios – ligação de múltiplos contentores em áreas de espaço aberto.
- Unidades residenciais – expansão de espaço de piso removendo paredes entre contentores ligados.
- Escolas, hospitais, estruturas temporárias – possibilidade de montagem/desmontagem rápida.
- Festivais, feiras comerciais – transporte e montagem fáceis de instalações móveis.
Aplicações industriais e especiais
- Contentores técnicos móveis (geradores, filtração, oficinas)
- Equipamento de construção – ligação de contentores de armazenamento e vestiário em unidades maiores
- Estruturas de ponte temporárias – uso em áreas de crise, missões militares e humanitárias.
Guia de instalação: Como ligar corretamente contentores
Equipamento necessário
- Número suficiente de Bridge Fittings (normalmente 2–4 por ligação)
- Chave inglesa grande (mín. 32 mm) ou chave de catraca
- Lubrificante para roscas (vaselina técnica)
- Equipamento de proteção (luvas, óculos)
Procedimento passo a passo
- Preparação do contentor: Verifique a planicidade da base, aproxime os contentores com lacuna mínima.
- Pré-ajuste do conector: Afrouxe a porca central, ajuste a distância entre ganchos de acordo com a lacuna específica.
- Inserção dos ganchos: Insira os ganchos nos furos nos castelos de canto de ambos os contentores.
- Aperto da ligação: Rode a porca até que os contentores sejam puxados firmemente juntos.
- Segurança com porca de segurança: Aperte firmemente; previna o afrouxamento automático.
- Inspeção: Verifique visualmente e manualmente o aperto e a segurança adequada.
Erros mais comuns e suas consequências
- Aperto insuficiente – possibilidade de movimento e dano ao contentor.
- Ganchos inseridos incorretamente – risco de o conector ser arrancado.
- Porca de segurança em falta – afrouxamento do conector durante o transporte.
- Conectores danificados ou corrosivos – capacidade de carga reduzida, risco de falha fatal.
Segurança, manutenção e recomendações
Recomendações de segurança
- Verifique regularmente o aperto dos conectores (especialmente após o transporte).
- Nunca exceda a carga de trabalho máxima (SWL).
- Não utilize Bridge Fittings deformados, rachados ou fortemente corrosivos.
- Utilize sempre produtos certificados (DNV, ABS, CCS, Lloyd’s, etc.).
Manutenção
- Limpe regularmente as roscas e aplique lubrificante.
- Se o revestimento de zinco estiver danificado, aplique tinta anti-corrosão local.
- Armazene Bridge Fittings em local seco, longe de ambientes químicos agressivos.
Número recomendado de conectores
| Tipo de ligação | Número recomendado de Bridge Fittings |
|---|---|
| Dois contentores de 40 pés | 4 peças (cada canto do lado ligado) |
| Dois contentores de 20 pés | 2–4 peças |
| Conjuntos maiores | 2–4 peças por ligação + Twist Locks para empilhamento vertical |
Normas, certificação e legislação
- ISO 1161 – Dimensões e requisitos para castelos de canto.
- ISO 3874 – Manuseamento de contentores e medidas de segurança.
- CSC (Convenção Internacional para Contentores Seguros) – Requisitos de segurança obrigatórios para transporte.
- Certificação: DNV-GL, ABS, CCS, Lloyd’s Register exigem inspeção regular e verificação das propriedades mecânicas dos conectores.
