Horizontāla kuģošanas konteineru savienošana ar tilta montāžu
Dinamiskajā globālā transporta, loģistikas un modernas modulāras arhitektūras pasaulē kuģošanas konteineru stabilitāte un drošība tiek nodrošināta ne tikai pašā konteinerā, bet arī ar specializētu savienojošo elementu klāstu. Viens no svarīgākajiem ir tilta montāža (bieži saukta par “konteinera savienotāju”, “tilta skavas”, “horizontālo slēdzi” angļu valodā). Šī izturīgā metāla daļa ir pamats kuģošanas konteineru drošai horizontālai savienošanai – jūrā, dzelzceļā, noliktavās un modulāru ēku būvniecībā.
Šis raksts sniedz detalizētu, tehniski pamatotu tilta montāžas skatu: tās definīciju, konstrukciju, tehniskos parametrus, praktiskos pielietojumus, drošības aspektus, atšķirības salīdzinājumā ar citiem savienotājiem, ieteiktās instalācijas un apkopes procedūras. Raksts papildināts ar ieskatu no nozares vietnēm, ražotājiem un sertifikācijas uzņēmumiem.
Kas ir tilta montāža? Definīcija un pamatmērķis
Tilta montāža ir smaga, ļoti izturīga savienojošā mehānisma, kas paredzēta tikai divu (vai vairāku) kuģošanas konteineru horizontālai savienošanai. Tās galvenā funkcija ir stingri un droši pievilkt blakus esošos konteinerus kopā, izmantojot to standartizētos stūra elementus (stūra kasteles).
Kāpēc tilta montāža ir svarīga:
- Palielina montāžas stabilitāti – kuģošanas laikā ar kuģi, dzelzceļu un noliktavās stieņošanas laikā.
- Novērš konteineru nobīdi vai apgāšanos vibrāciju, viļņu, vēja vai manipulācijas dēļ.
- Nodrošina satura drošību – savienojot konteinerus, tas minimizē spraugas, kuras varētu izmantot neatļautai piekļuvei.
- Iespējo ātru savienošanu/demontāžu modulārajā arhitektūrā – piemēram, būvējot konteineru biroja, mājas, skolas, slimnīcas, pagaidu struktūras.
Tilta montāža ir fundamentāls elements, bez kura elastīga, draudzīga un efektīva konteineru apstrāde mūsdienu loģistikā un būvniecībā nebūtu iespējama.

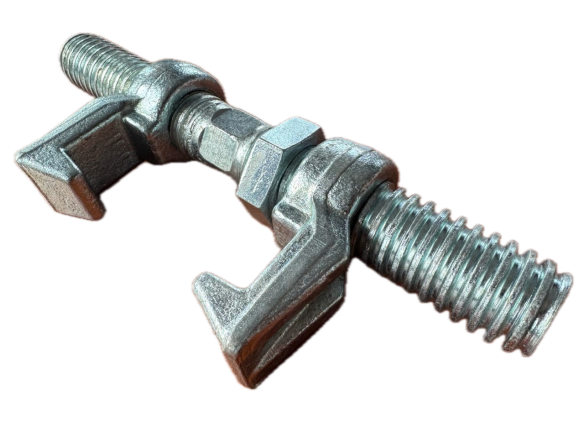

Konstrukcija un darbības princips: Stiprības anatomija
Darbības princips: Vilces spēks praksē
Tilta montāža darbojas kā spriegošanas mehānisms – vienkāršs, bet ārkārtīgi efektīvs:
- Divi izturīgi āķi (žēles): Precīzi veidoti, lai ietilptu ovālajās caurumiem stūra kasteļu.
- Centrālā vītņota stieņa: Parasti ar pretēji vītņotiem vītnēm (pa labi un pa kreisi), ļauj pievilkt vai atslābināt attālumu starp āķiem.
- Centrālā uzgriezne: Pagriežot centrālo sešstūrveida uzgriezni (ar uzgriežņu atslēgu, ratchet), āķi virzās viens pret otru un stingri pievilka konteinerus kopā.
- Bloķējošā uzgriezne: Pēc pievilkšanas tā tiek fiksēta pret atslābināšanu vibrāciju dēļ.
Vidējais instalācijas laiks vienai tilta montāžai ir līdz 2 minūtēm ar operatora pieredzi.
Materiāls un virsmas apstrāde: Ilgmūžības garantija
Ekstremālas slodzes un agresīvas vides dēļ (sāļvēdens, UV, lietus, sals), tilta montāžas tiek ražotas no izturīgākajiem materiāliem:
- Augstas kvalitātes lieta vai kalts tērauds (bieži saskaņā ar EN 10025 standartu vai līdzvērtīgu).
- Karstā cinkošana: Nodrošina barjeru un katodisko aizsardzību pret koroziju. Cinka slānim jābūt vismaz 70 µm saskaņā ar ISO 1461 standartu.
- Alternatīvi elektrolīts pārklājums lētākajiem produktiem, mazāk piemērots jūras lietojumiem.
Tilta montāžas kalpošanas laiks ar pareizu apkopi pārsniedz 15 gadus pat prasīgās jūras operācijās.
Tehniskie specifikācijas un izmēri
| Parametrs | Standarta modelis (260 mm) | Paplašinātais modelis (380 mm) |
|---|---|---|
| Kopējais garums | 260 mm | 380 mm |
| Regulējamais diapazons | 180–260 mm | 250–380 mm |
| Svars | 3–4 kg | 4–5 kg |
| Materiāls | Kalts/liets tērauds | Kalts/liets tērauds |
| Virsmas apstrāde | Karstā cinkošana | Karstā cinkošana |
| Lūšanas slodze | 100 kN (aptuveni 10 tonnas) | 100 kN (aptuveni 10 tonnas) |
| Draudzīga darba slodze (SWL) | 50 kN (aptuveni 5 tonnas) | 50 kN (aptuveni 5 tonnas) |
| Sertifikācija | DNV, ABS, CCS, Lloyd’s | DNV, ABS, CCS, Lloyd’s |
Piezīme: Vienmēr pārbaudiet konkrētā produkta sertifikāciju saskaņā ar jūsu transporta vai būvniecības projekta prasībām.
Stūra kasteles: Pamatbloks
Tilta montāžas ir paredzētas, lai ideāli ietilptu standartizētajās stūra kasteļos – tērauda blokos visos kuģošanas konteinera stūros. Šie elementi ir:
- Sertificēti saskaņā ar ISO 1161
- Universāli saderīgi ar visiem ISO konteineriem (20′, 40′, 45′, augstais kubu, atvērtā augšdaļa utt.)
- Iespējo horizontālu un vertikālu savienošanu, celtņa apstrādi, piestiprināšanu šasijā vai pamatā.
Caurumu izmēri un to novietojums ir precīzi definēti, kas ļauj izmantot tilta montāžas visos ražotājos un konteineru tipos.
Tilta montāžas pret Twist Locks: Fundamentāla atšķirība
Lai gan abi veidi kalpo konteineru savienošanai, to mērķis, konstrukcija un drošības prasības ir pilnīgi atšķirīgas.
| Savienojošais elements | Savienošanas virziens | Tipisks lietojums | Galvenā īpašība |
|---|---|---|---|
| Tilta montāža | Horizontāla | Blakus, virsmas savienošana, būvniecība, noliktavas | Regulējams vilces spēks, rāmja pievilkšana |
| Twist Lock | Vertikāla | Konteineru stieņošana viens uz otra (kuģi, terminālī) | Rotējošs bloķējošs mehānisms |
- Tilta montāža ir paredzēta tikai horizontālai savienošanai – NEKAD neizmantojiet to vertikālai stieņošanai!
- Twist Lock ir sertificēts tikai vertikālai savienošanai – tā rotējošais mehānisms pretojas bīdes un pacelšanas spēkiem.
Drošības standarts: Katram elementam jāatbilst attiecīgajai ISO 1161 standarta daļai un jābūt apstiprināts klasifikācijas sabiedrībai (DNV, ABS, Lloyd’s utt.).
Praktiskie pielietojumi un lietošanas piemēri
Loģistika un jūras transports
Uz kuģiem un ostās tilta montāžas tiek izmantotas:
- Stabilu konteineru bloku izveide (piemēram, 2×2, 2×4, 3×3) labākai spēka sadalei transporta laikā.
- Atsevišķu konteineru kustības minimizēšana jūras viļņu, vēja un vibrāciju dēļ.
- Drošības palielināšana – konteineru krituma riska minimizēšana jūrā.
Uzglabāšana un drošība
- Kompakti uzglabāšanas bloki – spraugas likvidēšana, lielāka aizsardzība pret zādzībām un vandālismu.
- Vietas optimizācija – labāka loģistikas centru uzglabāšanas platību izmantošana.
Modulāra arhitektūra un būvniecība
- Biroju kompleksi – vairāku konteineru savienošana atvērtās telpas zonās.
- Dzīvojamās vienības – dzīvojamās platības paplašināšana, noņemot sienas starp savienotiem konteineriem.
- Skolas, slimnīcas, pagaidu struktūras – ātras montāžas/demontāžas iespēja.
- Festivāli, tirdzniecības gadatirgus – vienkārša transporta un montāža mobilajiem objektiem.
Rūpnieciskais un speciālie pielietojumi
- Mobilie tehniskās konteineri (ģeneratori, filtrācija, darbnīcas)
- Būvniecības aprīkojums – uzglabāšanas un ģērbtuvju konteineru savienošana lielākās vienībās
- Pagaidu tilta struktūras – izmantošana krīzes apgabalos, militārajās un humanitārajās misijās.
Instalācijas vadlīnijas: Kā pareizi savienot konteinerus
Nepieciešamais aprīkojums
- Pietiekams tilta montāžu skaits (parasti 2–4 uz savienojumu)
- Liela regulējama uzgriežņu atslēga (min. 32 mm) vai ratchet uzgriežņu atslēga
- Vītņu smērviela (tehniskais vazelīns)
- Aizsardzības aprīkojums (cimdi, brilles)
Soli pa solim procedūra
- Konteinera sagatavošana: Pārbaudiet pamatnes plakanumu, virziet konteinerus kopā ar minimālu spraugu.
- Savienotāja priekšiestatīšana: Atslābiniet centrālo uzgriezni, pielāgojiet attālumu starp āķiem atbilstoši konkrētajai spraugai.
- Āķu ievietošana: Ievietojiet āķus caurumiem stūra kasteļu abos konteineros.
- Savienojuma pievilkšana: Pagriežiet uzgriezni, līdz konteineri ir stingri pievilkti kopā.
- Bloķējošās uzgrieznes nodrošināšana: Pievilkt stingri; novērst automātisku atslābināšanu.
- Pārbaude: Vizuāli un manuāli pārbaudiet pievilkšanu un pareizu nodrošināšanu.
Visbiežāk pieļautās kļūdas un to sekas
- Nepietiekama pievilkšana – iespēja kustības un konteinera bojājumiem.
- Nepareizi ievietoti āķi – savienotāja izrāvuma risks.
- Trūkst bloķējošās uzgrieznes – savienotāja atslābināšana transporta laikā.
- Bojāti vai korodējuši savienotāji – samazināta noslodzes jauda, nāvējošas atteices risks.
Drošība, apkope un ieteikumi
Drošības ieteikumi
- Regulāri pārbaudiet savienotāju pievilkšanu (īpaši pēc transporta).
- Nekad nepārsniedziet maksimālo darba slodzi (SWL).
- Neizmantojiet deformētus, plaisājušus vai stipri korodējušus tilta montāžas.
- Vienmēr izmantojiet sertificētus produktus (DNV, ABS, CCS, Lloyd’s utt.).
Apkope
- Regulāri tīriet vītnes un pielietojiet smērvielu.
- Ja cinka pārklājums ir bojāts, pielietojiet lokālu pretkorozijas krāsu.
- Uzglabājiet tilta montāžas sausā vietā, tālu no agresīvām ķīmiskām vidēm.
Ieteiktais savienotāju skaits
| Savienošanas veids | Ieteiktais tilta montāžu skaits |
|---|---|
| Divi 40 pēdu konteineri | 4 gab. (katrs savienotās puses stūris) |
| Divi 20 pēdu konteineri | 2–4 gab. |
| Lielākas montāžas | 2–4 gab. uz savienojumu + Twist Locks vertikālai stieņošanai |
Standarti, sertifikācija un likumdošana
- ISO 1161 – Stūra kasteļu izmēri un prasības.
- ISO 3874 – Konteineru apstrāde un drošības pasākumi.
- CSC (Starptautiskā konvencija par drošiem konteineriem) – Obligātās drošības prasības transportam.
- Sertifikācija: DNV-GL, ABS, CCS, Lloyd’s Register pieprasa regulāru inspektēšanu un savienotāju mehānisko īpašību pārbaudi.
