Zerk fitting – Mazací armatury
Co je Zerk armatura (maznice)?
Zerk armatura je přesná, vysoce technická mechanická součástka, známá také jako maznice, mazací hlavice, mazací čep, někdy i pod označením Alemite fitting. Slouží jako vstupní bod pro řízené doplňování maziva do pohyblivých částí strojů, zejména ložisek, čepů, pantů a spojů vystavených zvýšenému tření a extrémním podmínkám.
Klíčové funkce Zerk armatury:
- Jednosměrné dávkování maziva pod vysokým tlakem (až 10 000 PSI/690 bar).
- Ochrana vnitřních mechanismů před vnikem nečistot, vody a prachu.
- Zajištění dlouhodobé funkce a životnosti pohyblivých částí, zejména v extrémních provozních podmínkách.

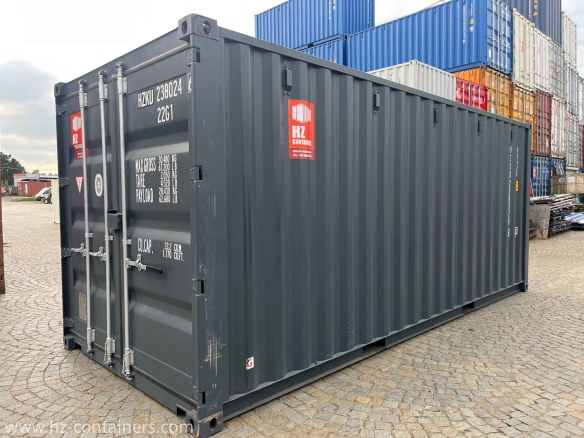

V prostředí přepravních kontejnerů jsou Zerk armatury nepostradatelné zejména na dveřních pantech a uzamykacích tyčích, kde chrání proti korozi, zadření a opotřebení.
Katalogové číslo: HZ001117-B
Anatomie a princip fungování Zerk armatury
Ačkoliv se může na první pohled zdát, že jde o jednoduchý „mazací ventil“, konstrukce Zerk armatury je výsledkem precizního strojírenského vývoje.
Hlavní části Zerk armatury:
| Část | Popis a materiál |
|---|---|
| Tělo | Ocel, nerezová ocel (316), mosaz. Obsahuje závit (M6, M8, M10, 1/8″ NPT, 1/4″ NPT), nebo hladký povrch pro natlačení či zatlučení. |
| Hlavice (Nipple) | Konvexní tvar, umožňuje pevné připojení lisu z více úhlů. |
| Zpětný ventil | Kalená ocelová kulička + přesná pružina. Zajišťuje jednosměrný průtok maziva, uzavírá průchod a brání úniku. |
Mechanismus funkce:
- Připojení lisu: Koncovka mazacího lisu se pevně nasadí na hlavici armatury.
- Tlakování: Pákový, pneumatický nebo akumulátorový lis vyvine tlak až 10 000 PSI (běžné hodnoty 3 000–5 000 PSI).
- Otevření ventilu: Tlak maziva zatlačí ocelovou kuličku proti pružině, čímž otevře průchod a umožní mazivu proudit do mechanismu.
- Uzavření: Po ukončení mazání a snížení tlaku pružina kuličku okamžitě uzavře, brání zpětnému úniku i vniknutí nečistot.
Moderní Zerk armatury průmyslové třídy vydrží až 800 cyklů bez ztráty těsnosti (běžné OEM armatury často jen 200–300 cyklů).
Historie a vývoj
Zerk armatury vynalezl v roce 1929 Oscar U. Zerk. Jeho patentovaný návrh nahradil starší, nespolehlivé systémy s otevřenými mazacími otvory. Díky tomu bylo možné strojírenské mazání provádět rychle, čistě a za vysokého tlaku, což dramaticky zvýšilo životnost ložisek a pohyblivých spojů.
Zajímavost: Názvy Zerk a Alemite fitting jsou často zaměňovány – Alemite je obchodní značka, Zerk je technický pojem podle vynálezce.
Klíčová aplikace: Mazací armatury na přepravních kontejnerech
Proč jsou Zerk armatury pro kontejnery zásadní?

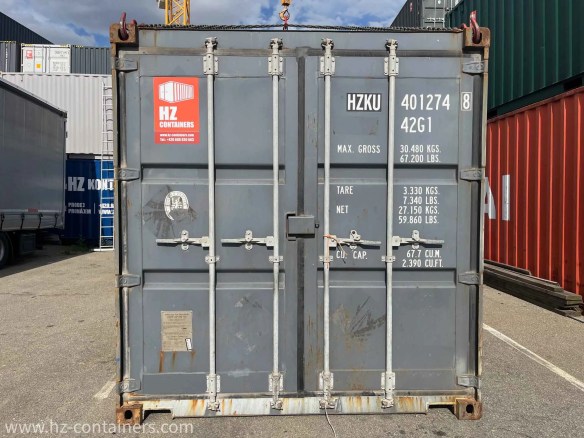

Kontejnery slouží v extrémních podmínkách (slaný vzduch, mráz, vysoké teploty, prach). Jediné pohyblivé části – dveřní panty a uzamykací tyče – jsou vystaveny:
- Korozi (mořská voda, déšť, rosící se povrchy)
- Nečistotám (písek, prach, bláto)
- Zatuhnutí (kombinace rzi a nečistot)
Zanedbaná údržba vede k:
- Extrémnímu ztížení otevírání dveří (nutnost páčit, riziko zranění)
- Zničení pantů, nutnosti svařování nebo výměny dveří
- Ztrátě těsnosti a bezpečnosti kontejneru
Realita výroby kontejnerů:
- Většina kontejnerů z výroby NEMÁ Zerk armatury!
- Panty jsou pouze namazány, bez možnosti pozdějšího doplnění maziva.
Dodatečná instalace:
- Nejlepší poměr cena/výkon v údržbě kontejneru
- Do pantu se vyvrtá otvor, vyřízne závit (např. M6), zašroubuje Zerk armatura – údržba se zkrátí z hodin na minuty.
Výhody instalace Zerk armatur na kontejnery
- Snadné mazání – stačí několik stisknutí lisu, mazivo vytlačí staré a nečistoty ven.
- Prodloužení životnosti o stovky procent (dle testů až o 270 %).
- Prevence zadření, rzi a nákladných oprav – snižuje servisní zásahy až o 45 %.
- Efektivní čištění mechanismu – tlakové mazání vytlačí zbytky rzi a drobné nečistoty.
- Zvýšení bezpečnosti a komfortu obsluhy – plynulé otevírání a zavírání dveří i po letech.
Typy a varianty Zerk armatur
Rozdělení podle závitů (rozměrů):
| Závit (palcový/metrický) | Použití |
|---|---|
| 1/8″ NPT | Průmysl, těžká technika |
| 1/4″-28 SAE-LT | Automobilový průmysl |
| M6 x 1,0 | Evropské stroje, kontejnery |
| M8 x 1,0/1,25 | Průmyslové stroje |
| M10 x 1,0 | Těžká zařízení |
Materiály a povrchové úpravy:
| Materiál | Vlastnosti, vhodnost |
|---|---|
| Pozinkovaná ocel | Standardní, ekonomická, základní ochrana |
| Nerezová ocel 316 | Vynikající korozivzdornost, pro slané a mokré prostředí |
| Mosaz | Nejiskřivá, korozivzdorná, měkčí, pro speciální aplikace |
Moderní povrchové úpravy: Patentované procesy (např. Triple-Shield) zvyšují odolnost proti korozi až o 300 % oproti běžnému zinkování. Testy solnou mlhou: 500+ hodin bez degradace, což je zásadní pro námořní a venkovní aplikace.
Konstrukční varianty:
| Typ | Využití |
|---|---|
| Přímé (180°) | Snadný přístup, běžné aplikace |
| Úhlové (45°, 90°) | Pro obtížně přístupná místa, úzké prostory |
| Zapuštěné | Pro ochranu před poškozením, automatizace |
| Button Head | Velkoobjemové mazání |
| Zatloukané | Rychlá montáž bez závitu |
Nástroje a proces mazání
Druhy mazacích lisů:
| Typ | Výhody a použití |
|---|---|
| Pákový (ruční) | Levný, spolehlivý, ideální pro běžnou údržbu |
| Pneumatický | Pro velké série, rychlé dávkování, profi dílny |
| Akumulátorový | Mobilita, komfort, vhodné pro servis v terénu |
Mazací lisy používají standardní kartuše 400g, sání z barelu nebo plnicí čerpadla. Klíčové je použití kvalitního maziva (pro kontejnery vhodné plastické mazivo s vysokou odolností vůči vodě, slané mlze a extrémním teplotám).
Koncovky a adaptéry:
| Adaptér/Koncovka | Účel |
|---|---|
| Standardní (4 čelisti) | Většina aplikací |
| Jehlový | Pro zapouzdřená ložiska, velmi malá místa |
| Úhlový (90°) | Obtížně přístupná armatura |
| Rychlospojka | Rychlé připojení/odpojení, bez úniku maziva |
Správný postup mazání na kontejneru:
- Očistit hlavici armatury (hadr, kartáček).
- Pevně nasadit koncovku lisu.
- Pumpovat mazivo, dokud nezačne vytékat ze spár (u pantů).
- Odpojit lis, otřít přebytečné mazivo.
- Zkontrolovat stav armatury a mechanismu.
Doporučení: Pro kontejnery vystavené extrémním podmínkám použijte nerezové armatury a mazivo s přísadami proti rzi a vodě.
Běžné problémy a jejich řešení
| Problém | Příčina a řešení |
|---|---|
| Ucpaná armatura | Staré mazivo/nečistoty – použít „rejuvenátor“ nebo vyměnit armaturu |
| Netěsnící ventil | Opotřebení/špína pod kuličkou – vyměnit armaturu |
| Poškozená hlavice | Mechanické poškození – vyšroubovat, nahradit novou armaturou |
| Špatný mazací lis | Nedostatečný tlak, netěsnící koncovka – zkontrolovat a případně opravit/vyměnit |
Pravidelná vizuální kontrola a výměna poškozených armatur je základem spolehlivé údržby.
Technické normy a požadavky
- SAE J-5343 – standard pro rozměry a vlastnosti Zerk armatur.
- Shoda s vojenským standardem F-3541 – zaručuje použití v extrémních podmínkách.
- Odolnost vůči solné mlze – 500+ hodin (dle ISO 9227), zásadní pro námořní přepravu a kontejnery skladované venku.
Nejčastější otázky (FAQ)
Proč je Zerk armatura lepší než klasický mazací otvor?
Díky jednosměrnému ventilu chrání před vnikem vody, špíny, umožňuje tlakové mazání a efektivněji promazává i znečištěné mechanismy.
Jak často mazat kontejnery s armaturami?
Obecně 1–2× ročně (jaro/podzim), v extrémních podmínkách (u moře, v prašném prostředí) i častěji.
Mohu si armaturu namontovat sám?
Ano, stačí vrtačka, vrták do kovu, závitník (M6–M10), klíč a základní zručnost.
Jaký typ armatury zvolit pro kontejner?
Ideálně nerezová ocel 316, závit M6 nebo M8, přímý nebo 45° úhel dle přístupnosti.
Jak poznám, že je armatura ucpaná?
Mazivo nevytéká, nejde pumpovat, nebo protéká mimo. Vyčistit, nebo vyměnit.
Závěr
Zerk armatury jsou malým, ale naprosto klíčovým prvkem pro spolehlivost, bezpečnost a dlouhou životnost přepravních kontejnerů. Investice do jejich instalace a pravidelného používání kvalitního maziva přináší:
- výrazné snížení provozních nákladů,
- minimalizaci prostojů,
- prevenci nákladných oprav,
- a především komfortní, bezpečné ovládání dveří i v těch nejnáročnějších podmínkách.
Dbejte na správný výběr materiálu armatury, používejte vhodné nástroje a nikdy nepodceňujte pravidelnou údržbu! Zanedbaný pant se může stát nejdražší částí vašeho kontejneru…
