Můstková svorka – šroub na přepravní kontejner
V rozsáhlém a komplexním světě globální logistiky a modulární architektury závisí bezpečnost, stabilita a efektivita na zdánlivě malých, avšak naprosto klíčových komponentech. Jedním z takových nepostradatelných prvků je můstková svorka, známá také jako šroub na přepravní kontejner nebo mezinárodně jako shipping container bridge fitting. Tento robustní mechanický spojovací prvek je základním kamenem pro bezpečné horizontální spojení kontejnerů, ať už na palubě zaoceánské lodi, na železničním vagónu, nebo při stavbě inovativních kontejnerových budov.
Tento článek je nejpodrobnějším technickým průvodcem po můstkových svorkách na českém internetu. Najdete zde odpovědi na otázky „Co to je?“, jak funguje, z čeho je vyroben, jaké má varianty, jak jej správně nainstalovat podle mezinárodních standardů i jaké jsou jeho limity v praxi.
Co je Můstková Svorka (Bridge Fitting)?

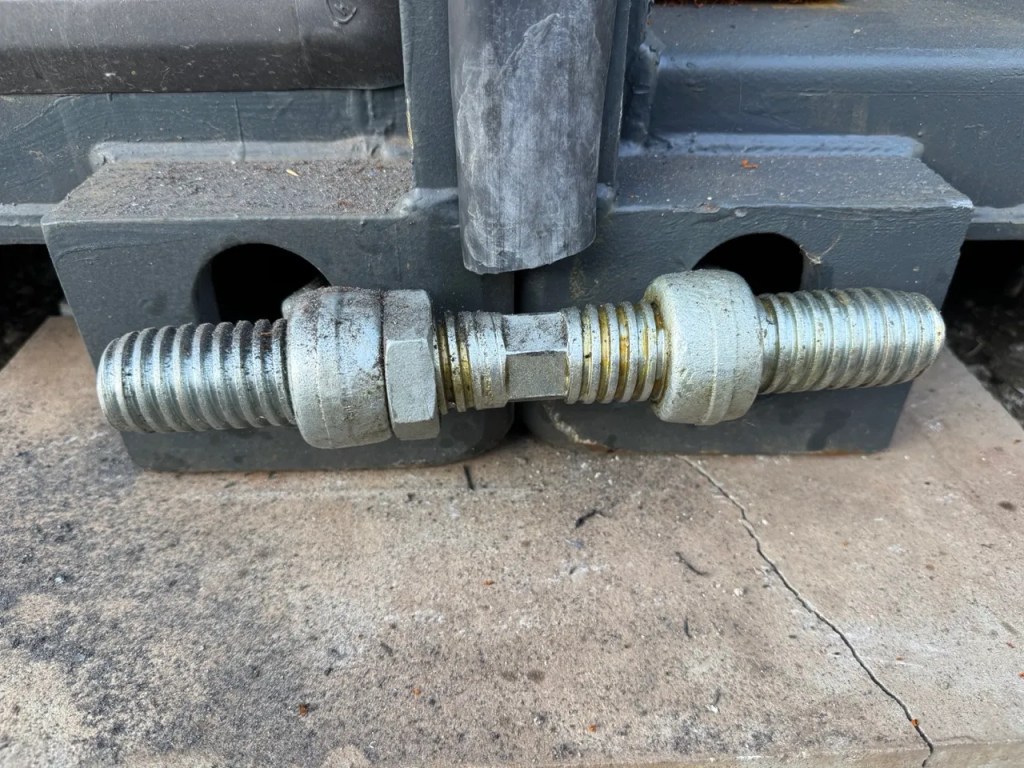

Můstková svorka (anglicky bridge fitting, bridge clamp, container bridge fitting) je specializovaný mechanický spojovací prvek navržený k pevnému a bezpečnému horizontálnímu propojení dvou sousedících přepravních kontejnerů. Hlavní účel je spojit kontejnery vedle sebe (side-by-side) nebo čelo k čelu (end-to-end) tak, aby vytvořily jeden pevný blok, odolný proti posunu i silným vnějším vlivům (pohyb lodi, vítr, vibrace při převozu).
Tento spoj je vždy dočasný, ale mimořádně pevný. Využívá se v případech, kdy je nutná vysoká úroveň stability, ale zároveň je požadována rychlá instalace i demontáž – a to bez jakýchkoli trvalých zásahů do samotných kontejnerů. Svorky se zasunují do otvorů corner castingů (rohových tvarovek) a díky napínacímu mechanismu stahují kontejnery k sobě.
Alternativní názvy a označení v praxi
| Český název | Anglický ekvivalent | Popis použití |
|---|---|---|
| Můstková svorka | Bridge fitting | Nejčastější odborný termín |
| Spojovací šroub | Bridge clamp | Zdůrazňuje šroubový princip |
| Můstkové kování | Bridge hardware | Obecný pojem pro spojovací hardware |
| Horizontální spojka | Horizontal connector | Popisuje konkrétní směr spojení |
| Lashing bridge fitting | – | V námořní praxi pro „zajišťovací“ účel |
| „Bridge“ (slang) | „Bridge“ | Běžné mezi strojníky a skladníky |
Konstrukce, Komponenty a Princip Funkce
Každý bridge fitting je navržen pro maximální pevnost, jednoduchou manipulaci a dlouhou životnost i v těch nejextrémnějších podmínkách. Konstrukce je výsledkem desetiletí vývoje v námořní i pozemní přepravě.
Klíčové komponenty můstkové svorky
| Komponenta | Popis detailně |
|---|---|
| Centrální tělo (threaded rod) | Masivní ocelová tyč s oboustranným závitem (pravý/levý), uprostřed šestihran nebo očko pro klíč/páku. |
| Hák/háková hlava (claw/hook) | Robustní háky z kované oceli přesně tvarované pro otvory v corner castings ISO kontejnerů. |
| Napínací mechanismus (turnbuckle) | Reverzní závit umožňuje stahovat háky k sobě (přitahuje kontejnery) nebo od sebe (povoluje spoj). |
| Pojistná matice (locking nut) | U některých modelů, proti samovolnému povolení při vibracích a otřesech. |
Princip funkce
- Svorka se povolí na potřebnou délku, háky zasunou do protilehlých otvorů v rohách dvou kontejnerů.
- Otáčením střední části (klíč, páka, ráčna) se háky začnou přibližovat a pevně přitahují kontejnery k sobě.
- Po dosažení ideálního utažení (bez mezery) lze dotáhnout i pojistnou matici.
- Vzniká jeden stabilní blok – kontejnery se chovají jako jediný celek.
Poznámka: Některé moderní bridge fittings mají i vylepšení v podobě vylepšené ergonomie háků, samočistících závitů nebo zesílených oblastí zatížení.
Materiály a Povrchová Úprava: Klíč k Dlouhověkosti
Materiálové složení
- Kovaná ocel (drop forged steel): Nejvyšší třída, extrémní odolnost proti únavě, prasknutí a deformaci. Standard pro háky a namáhané části.
- Lité oceli (casting steel): Často u těla svorky, stále vysoká pevnost a houževnatost.
- Ocel třídy S355, S460 (podle EN 10025): Často používaná pro komponenty bridge fittingů v Evropě.
Povrchová úprava
- Žárové zinkování (hot dip galvanized): Průmyslový standard pro ochranu proti korozi. Zaručuje životnost desítky let i v agresivním námořním prostředí.
- Povrchová tvrdost: Klíčová pro rezistenci vůči mechanickému opotřebení v těžkých provozech.
Certifikace a standardy
- ISO 1161 (pro rozměry a vlastnosti corner castings)
- DNV-GL, ABS, CCS, Lloyd’s Register – certifikace pro použití v námořní přepravě
- EN 10204 – atestace materiálu
- RoHS/REACH – vyloučení nebezpečných látek v povrchové úpravě
Technické Specifikace a Varianty
Na trhu existuje několik základních variant můstkových svorek, které se liší rozměry, váhou, limity zatížení a drobnými konstrukčními detaily podle výrobce.
Přehled technických parametrů
| Parametr | Typická hodnota / rozsah | Poznámka |
|---|---|---|
| Délka (Length) | 260 mm, 280 mm, 380 mm, 11,5″ (292 mm) | Dle požadované mezery mezi kontejnery |
| Váha (Weight) | 4,5 – 6,6 kg (10,1 – 14,5 lbs) | Vyšší váha = masivnější konstrukce |
| Materiál | Kovaná/litá ocel, S355/S460 | Drop forged steel – nejvyšší třída |
| Povrchová úprava | Žárové zinkování (min. 70 µm zinku) | Odolnost >10 let v námořním prostředí (ISO 9227) |
| Mezní zatížení (Breaking strength) | 100 kN (10 t, 22 480 lbs) | Podle výrobce, vždy ověřit v dokumentaci |
| Bezpečné pracovní zatížení (Safe Working Load, SWL) | 50–100 kN (5–10 t, 11 200–22 000 lbs) | Doporučeno max. 50 % mezního zatížení |
| Kompatibilita | ISO 1161 corner casting (standardní kontejnery) | Vhodné pro všechny ISO kontejnery 20’, 40’, 45’ |
| Doporučený počet na spoj | 4 ks (1 na každý roh spoje) | Pro bezpečné propojení dvou kontejnerů |
Varianty podle délky a použití
- 260–280 mm: Standardní vzdálenost mezi kontejnery na lodi či stavbě.
- 380 mm: Pro případy, kdy je mezi kontejnery větší mezera (např. kvůli konstrukci paluby, izolaci, apod.).
- Speciální varianty: Existují také atypické délky nebo provedení pro speciální účely (vojenské kontejnery, stavební buňky aj.).
Praktické Aplikace a Využití
A. Námořní a Pozemní Přeprava
- Primární použití: Fixace kontejnerů vedle sebe na palubě lodí, v podpalubí, na železničních vagónech i speciálních podvalnících.
- Výhody: Zvýšení stability, eliminace rizika „domino efektu“ při překlápění kontejnerů v extrémních podmínkách.
- Standard: Každý spoj dvou kontejnerů by měl být zajištěn 4 svorkami.
B. Modulární Architektura a Stavby
- Využití: Rychlé spojení kontejnerů při stavbě domů, kanceláří, prodejen a dalších budov z kontejnerů – bez destruktivních zásahů.
- Výhoda: Stavba je snadno rozebíratelná a znovu sestavitelná, modulární objekty lze kdykoliv přesunout.
C. Logistická centra, sklady, dočasné bariéry
- Skladování: Organizace kontejnerů do bloků zvyšuje bezpečnost a pořádek v depech.
- Dočasné bariéry: Oplocení, protihlukové stěny, ochrana proti větru na staveništích.
Návod k Instalaci a Bezpečnostní Pokyny
Postup krok za krokem
- Vizuální kontrola – Zkontrolujte svorku před použitím. Nepoužívejte deformované, silně zkorodované nebo jinak poškozené kusy.
- Přednastavení délky – Povolte centrální závit tak, aby vzdálenost mezi háky odpovídala rozteči otvorů v corner castings.
- Nasazení háků – Zasuňte háky do protilehlých otvorů ve dvou kontejnerech.
- Utahování – Otáčením (klíč, ráčna, páka) přitahujte kontejnery k sobě, dokud nejsou stěny bez mezery.
- Dotáhnutí pojistné matice (pokud je): Fixace proti povolení.
- Pravidelná kontrola – U delších transportů kontrolujte dotažení a stav svorky každých několik dní.
Bezpečnostní standardy
- Nikdy nepoužívejte svorku pro vertikální stohování!
- Nepřekračujte bezpečné pracovní zatížení (SWL)!
- Při použití v mrazu nebo solné atmosféře kontrolujte častěji.
- Dodržujte pokyny výrobce a platné normy (ISO 1161, DNV-GL, ABS, Lloyd’s Register).
Srovnání: Můstková Svorka vs. Twist Lock
| Parametr/Typ | Můstková svorka (Bridge Fitting) | Twist Lock (Otočný zámek) |
|---|---|---|
| Směr spojení | Horizontální (side-by-side, end-to-end) | Vertikální (stohování na sebe) |
| Princip | Napínací mechanismus | Zamykací otočný mechanismus |
| Použití | Bloky, stěny, bariéry, fixace v rovině | Stohování, ukotvení k podlaze |
| Certifikace | ISO 1161, DNV-GL, ABS | ISO 1161, DNV-GL, ABS |
| Synergie | Používá se s twist locky společně | Používá se s můstkovými svorkami |
Často Kladené Otázky (FAQ)
Kolik svorek potřebuji na spojení dvou kontejnerů?
Doporučeno 4 ks (každý roh spoje), minimálně však 2 ks na horní rohy.
Lze svorku použít pro stohování kontejnerů?
Ne, není určena pro přenos vertikálního zatížení. Používejte pouze twist locky!
Jaký je rozdíl mezi různými délkami svorek?
Standardní délka (260–280 mm) je pro kontejnery těsně vedle sebe. 380 mm pro větší mezery.
Jsou můstkové svorky certifikované pro námořní přepravu?
Kvalitní svorky mají certifikaci DNV-GL, ABS, Lloyd’s Register nebo ekvivalentní.
Kde koupit můstkovou svorku?
Nakupujte u specializovaných distributorů kontejnerového příslušenství. Vždy si ověřte certifikaci a materiál!
Můstková svorka – šroub na přepravní kontejner je zdánlivě nenápadný, ale absolutně klíčový prvek v moderní logistice, přepravě i modulární architektuře. Její správný výběr, instalace a údržba jsou zárukou bezpečnosti a efektivity při manipulaci s kontejnery v hodnotě milionů. Odborné znalosti v této oblasti jsou nezbytné pro všechny, kdo pracují s přepravními kontejnery – od armádních specialistů přes logistické experty až po designéry kontejnerových domů.
