Jak svařit rohové kostky lodního kontejneru

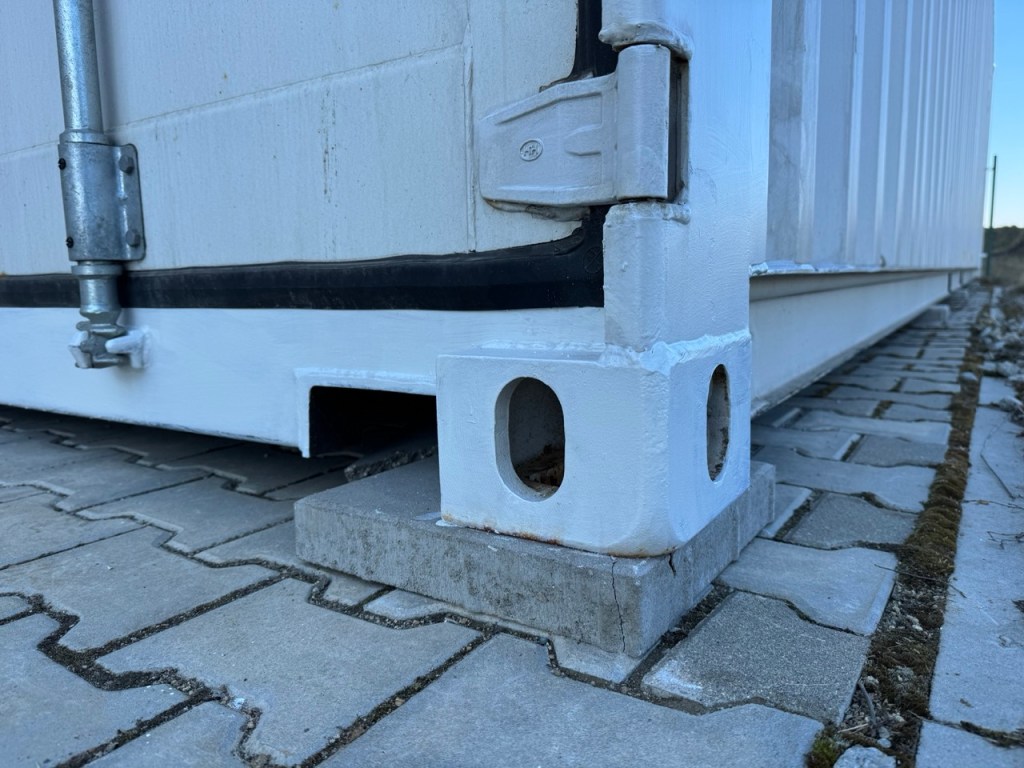

Co jsou rohové kostky (Corner Castings) u lodních kontejnerů?
Rohové kostky jsou základní konstrukční součásti, které se nacházejí v rozích každého ISO-certifikovaného lodního kontejneru. Tyto komponenty, vyrobené z litinové oceli (často z cortenové oceli), jsou klíčové pro strukturální pevnost a funkčnost kontejnerů. Umožňují bezpečné zvedání, přepravu, stohování nebo upevnění kontejnerů.
Každý standardní lodní kontejner má osm rohových kostek—čtyři v horních rozích a čtyři ve spodních rozích. Tyto kostky obsahují standardizované otvory určené pro zvedací, stohovací a přepravní zařízení, což zajišťuje globální kompatibilitu.
Rohové kostky odpovídají normě ISO 1161, což je mezinárodní standard, který specifikuje jejich rozměry, pevnost a funkčnost. Tato standardizace je zásadní pro zajištění celosvětové interoperabilnosti, která umožňuje bezproblémovou přepravu kontejnerů po lodích, vlacích, nákladních automobilech a pomocí jeřábů.
Proč jsou rohové kostky důležité?
Rohové kostky plní několik klíčových funkcí:
- Konstrukční pevnost: Poskytují klíčové body pevnosti pro kontejner a zabraňují deformaci během přepravy nebo stohování.
- Zvedání a přeprava: Standardizované otvory umožňují jeřábům, vysokozdvižným vozíkům a dalším zařízením bezpečné zvedání a manipulaci s kontejnery.
- Bezpečné stohování: Kontejnery lze bezpečně stohovat pomocí twist-locků nebo stohovacích čepů, přičemž rohové kostky zajišťují správné zarovnání.
- Globální kompatibilita: Norma ISO 1161 zajišťuje univerzální kompatibilitu, která umožňuje kontejnery propojit s mezinárodní přepravní infrastrukturou.
Materiály používané pro rohové kostky
Rohové kostky jsou obvykle vyrobeny z litinové oceli, která je známá svou pevností, svařitelností a odolností.
Proč litinová ocel?
- Pevnost a odolnost: Litinová ocel nabízí vysokou pevnost v tahu, která odolává velkým zatížením během stohování a zvedání.
- Svařitelnost: Snadno se spojuje s ostatními ocelovými komponenty, což je nezbytné pro opravy a úpravy.
- Obrobitelnost: Přesné tolerance předepsané normou ISO 1161 lze dosáhnout pomocí přesného frézování.
- Odolnost proti korozi: Pokud je vyrobena z cortenové oceli, litinová ocel odolává korozi, což prodlužuje životnost kontejnerů.
Ačkoli se pro lehčí aplikace zvažoval hliník, litinová ocel zůstává dominantní volbou díky svým vynikajícím mechanickým vlastnostem a odolnosti vůči teplu.
Standardní rozměry rohových kostek
Podle normy ISO 1161 mají rohové kostky následující rozměry:
- Celkové rozměry: 178 mm x 162 mm x 118 mm.
- Rozměry otvorů: Zahrnují oválné (stadionové) otvory, štítové otvory a stohovací otvory, všechny navržené s přesnými tolerancemi pro univerzální kompatibilitu zařízení.
Svařování rohových kostek: Jak svařit rohové kostky lodního kontejneru
Svařování rohových kostek na lodní kontejner nebo konstrukční rám je klíčový proces při opravách, úpravách nebo zakázkové výrobě. Je třeba použít správné techniky a materiály, aby byla zajištěna odolnost a konstrukční pevnost.
Přípravné kroky
- Čištění materiálu: Odstraňte rez, barvu a nečistoty. K přípravě povrchu lze použít pískování, drátěné kartáče nebo abrazivní nástroje.
- Srovnání: Zarovnejte rohovou kostku s konstrukcí a zajistěte minimální mezery pro pevný svár.
- Předehřev: Při nízkých teplotách nebo u specifických slitin předehřejte na 80 °C–100 °C, abyste snížili riziko prasklin.
Svařovací techniky
- MIG svařování: Nabízí přesnost a snadné použití, ideální pro litinovou ocel.
- Svařování plněnou elektrodou: Vhodné pro venkovní podmínky nebo méně čisté materiály.
- Ruční obloukové svařování (SMAW): Běžně používané pro těžké aplikace; doporučují se elektrody jako 7018 nebo 6010.
Výběr svařovacího drátu
- Pro cortenovou ocel: Použijte mědí legovaný drát odolný vůči povětrnostním vlivům.
- Pro uhlíkovou ocel: Efektivní jsou standardní dráty A18 nebo 70S2.
Klíčová doporučení
- Průvarové svary: Zajistěte maximální pevnost provedením plnohodnotného průvaru.
- Tepelné zpracování po svařování: Tepelně upravte při 550 °C pro uvolnění napětí a zvýšení odolnosti.
- Kontrola: Proveďte nedestruktivní testování (např. magnetická prášková kontrola nebo penetrantní test), abyste odhalili vady svaru.
Běžné výzvy při svařování rohových kostek
- Kompatibilita materiálů: Zajistěte, aby svařovací materiály odpovídaly vlastnostem litinové oceli.
- Praskání: Předehřev a řízené chlazení mohou zabránit prasklinám během svařování.
- Venkovní podmínky: Vítr a počasí mohou ovlivnit kvalitu sváru; v těchto podmínkách jsou vhodnější dráty plněné tavidlem.
Jak identifikovat rohové kostky podle normy ISO
Pro ověření shody s normou ISO 1161:
- Najděte označení ISO na kostce nebo kontejneru.
- Změřte tloušťku oceli kolem stadionového otvoru (≥18 mm).
- Porovnejte rozměry a tvary otvorů s diagramy ISO 1161.
Nestandardní rohové kostky mohou vypadat jako ty odpovídající normě ISO, ale mohou způsobit problémy s kompatibilitou kvůli nepřesným rozměrům.
Použití rohových kostek
- Úpravy kontejnerů: Nezbytné při přeměně kontejnerů na kanceláře, domy nebo skladovací jednotky.
- Zvedací systémy: Bezpečné upevňovací body pro háky, twist-locky a domino svorky.
- Zakázkové konstrukce: Používají se v modulárních budovách, mostech z kontejnerů a mobilních dílnách.
Často kladené otázky
Jsou všechny rohové kostky stejné?
Ne, existují čtyři typy: Horní Levá (TL), Horní Pravá (TR), Spodní Levá (BL) a Spodní Pravá (BR). Rozdíly spočívají v tvarech a umístění otvorů, aby umožnily stohování a zvedání.
Jak připevnit další konstrukce k rohovým kostkám?
Pro upevnění bez svařování nebo vrtání se běžně používají domino svorky a twist-locky.
Jaké certifikace jsou požadovány pro rohové kostky?
Shoda s normou ISO 1161 je povinná pro všechny rohové kostky u ISO-certifikovaných lodních kontejnerů. Výrobci musí poskytnout certifikáty ověřující složení materiálu, mechanické vlastnosti a inspekci.
Lze rohové kostky opravit?
Ano, drobné vady lze odstranit broušením, zatímco hlubší vady mohou vyžadovat svařování. Po opravě vždy proveďte inspekci pro zajištění bezpečnosti a shody.
