Corner Casting – oprava, nebo výměna?
Corner Casting (česky nejčastěji „rohový odlitek kontejneru“ či „rohový prvek kontejneru“) označuje normalizovaný vysocepevnostní ocelový odlitek, který je nepostradatelnou součástí všech osmi rohů standardizovaného ISO kontejneru. Rohové odlitky jsou zásadními strukturálními uzly kontejneru – propojují rám a stěny, přenášejí veškeré zatížení a umožňují bezpečné zvedání, stohování i upevnění kontejneru v multimodálním transportním řetězci.
Funkce a důležitost corner castings:
- Nosný uzel kontejneru – přenáší veškeré síly mezi kontejnerem a manipulační technikou (jeřáby, spreadery, zařízení pro stohování).
- Standardizovaný spojovací bod – umožňuje zaměnitelnost a kompatibilitu v rámci globální kontejnerové infrastruktury díky normě ISO 1161.
- Klíčová bezpečnostní funkce – selhání corner castingu může mít katastrofální následky (pád, zhroucení stohu, poškození nákladu i ohrožení života).
Alternativní názvy:
- Container Corner Fittings (kontejnerové rohové kování)
- Shipping Container Corner Castings (rohové odlitky pro námořní kontejnery)
- Container Corner Blocks (kontejnerové rohové bloky)
- ISO Corner Castings (ISO rohové odlitky)
- Corner Connectors (rohové spojky)
- Container Corners (kontejnerové rohy)
- CEDEX kód: CFG

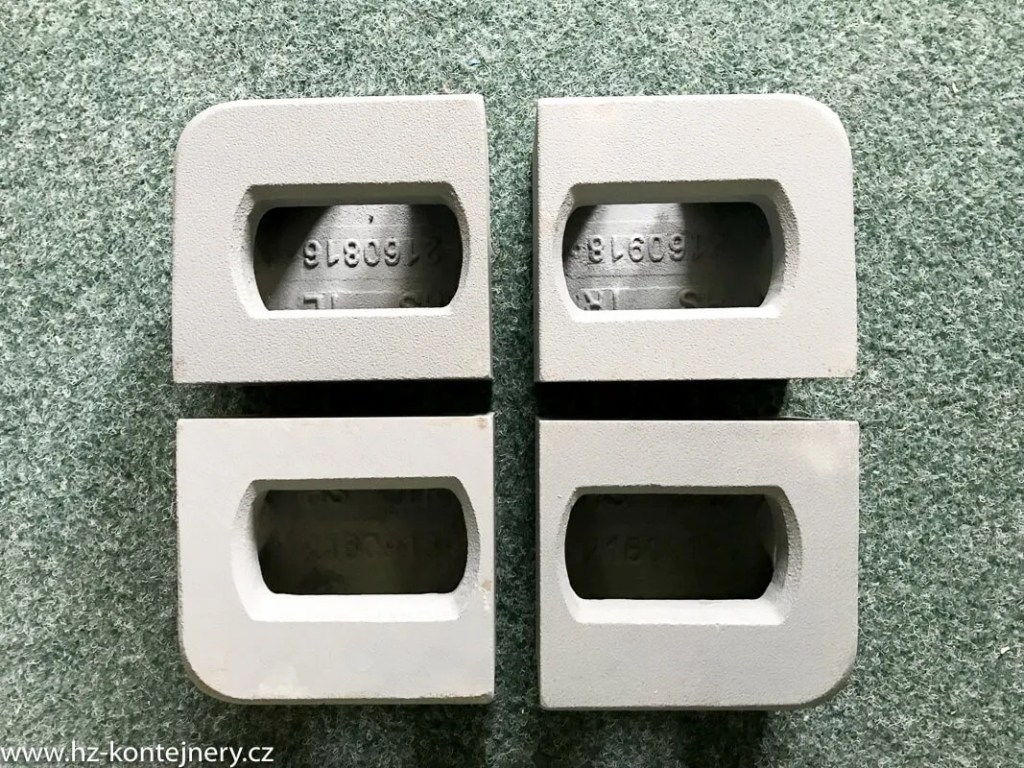

Anatomie a technická specifikace rohového prvku
Umístění a typy corner castings
Každý ISO kontejner obsahuje osm corner castings:
- 4 horní rohové prvky (Top Left – TL, Top Right – TR)
- 4 spodní rohové prvky (Bottom Left – BL, Bottom Right – BR)
Specifika:
- Horní a spodní corner castings mají rozdílné tvary otvorů – horní mají často „acorn“ (štítovitý) boční otvor, spodní typicky oválný (stadion).
- Na každý roh kontejneru připadá unikátní díl (zrcadlově obrácený), označený na odlitku.
Materiál a výroba
- Materiál: Speciální nízkolegovaná uhlík-manganová litá ocel (např. SCW490), navržená pro extrémní mechanickou zátěž a provoz až do -40°C.
- Výrobní proces: Nejčastěji přesné lití do pískových forem, následované normalizačním žíháním (910°C) pro dosažení optimální pevnosti, tažnosti a houževnatosti (viz. požadavky klasifikačních společností – GL, BV, CCS, ABS, RINA aj.).
- Alternativní materiály: Někdy též nerezová ocel (304, 316) či hliník (pro speciální aplikace), avšak litá ocel je zdaleka nejběžnější a splňuje ISO 1161.
Rozměry a hmotnost
| Parametr | Hodnota | Norma |
|---|---|---|
| Délka | 178 mm | ISO 1161 |
| Šířka | 162 mm | ISO 1161 |
| Výška | 118 mm | ISO 1161 |
| Hmotnost prvku | cca 11 kg | ISO 1161 |
| Tloušťka stěny | min. 3/4″ (cca 19 mm) | výrobci |
| Otvory | 3 (každý jiný tvar a umístění) | ISO 1161 |
Všechny rozměry a tolerance jsou přesně stanoveny normou ISO 1161 – tolerance v řádu milimetrů!
K čemu slouží otvory v corner casting?
- Boční otvor (delší strana) – manipulace, zajištění.
- Čelní otvor (kratší strana) – manipulace, zajištění.
- Horní/spodní otvor – pro twist locky při stohování a upevnění.
Klíčové funkce Corner Castings
Přehled funkcí
| Funkce | Popis a význam |
|---|---|
| Zvedání (Lifting) | Umožňuje bezpečné uchopení jeřáby, spreadery a jinou technikou; přenáší tíhu až 30 t. |
| Stohování (Stacking) | Přesně lícuje s dalším kontejnerem; twist locky zajišťují stabilitu a bezpečnost stohu. |
| Zajištění (Securing) | Umožňuje fixaci k lodi, vagónu, podvozku kamionu (twist locky, vázací tyče, řetězy). |
| Strukturní integrita | Přenáší všechny statické a dynamické síly do rámu kontejneru |
Corner castings jsou páteří bezpečnosti a efektivity kontejnerové přepravy.
Norma ISO 1161 – Globální standard
ISO 1161:2016 je mezinárodní norma stanovující:
- Přesné rozměry a tolerance všech otvorů, tvarů, poloh a dalších detailů.
- Požadavky na pevnost: Musí vydržet síly při stohování až 954 kN, při zvedání až 300 kN.
- Funkční kompatibilitu: Twist locky, spreadery, podvozky a zajišťovací zařízení musí být zaměnitelná pro všechny certifikované kontejnery.
- Materiálové požadavky: Litá ocel, která projde normalizačním žíháním a splní požadované mechanické vlastnosti.
Díky této normě je možné bezpečně a efektivně přepravovat kontejnery po celém světě.
Poškození, inspekce a nedotknutelné pravidlo oprav
Nejčastější typy poškození
| Typ poškození | Popis | Kritická hranice |
|---|---|---|
| Trhliny/praskliny | I vlasová trhlina, riziko šíření a selhání | NULOVÁ tolerance |
| Deformace | Ohnutí > 5 mm od původní roviny | max. 5 mm |
| Zvětšení otvorů | Opotřebení, zvětšení otvorů pro twist locky | max. 66/127 mm |
| Snížení tloušťky stěny | Koroze, opotřebení | dle výrobce/normy |
| Chybějící/ulomené části | Mechanické poškození | NULOVÁ tolerance |
Inspekční limity (BIC, IICL)
| Položka | Přípustný limit | Opatření při překročení |
|---|---|---|
| Šířka otvoru | ≤ 66 mm | Okamžitá výměna |
| Délka otvoru | ≤ 127 mm | Okamžitá výměna |
| Deformace | ≤ 5 mm | Okamžitá výměna |
| Trhliny/praskliny | 0 | Okamžitá výměna |
| Deformace bránící twist locku | 0 | Okamžitá výměna |
Již drobné poškození znamená vyřazení corner casting z provozu!
Proč je oprava svařováním zakázána
Oprava svařováním nebo jakýmkoliv „zalátáním“ corner castingu je celosvětově zakázána. Jedinou povolenou metodou je výměna celého odlitku za nový, certifikovaný díl. Důvody jsou čistě technické a bezpečnostní:
Technické důvody zákazu svařování
- Metalurgická degradace: Litá ocel je homogenní a prošla tepelným zpracováním pro ideální kombinaci pevnosti a houževnatosti. Svařování vytváří „tepelně ovlivněnou oblast“ (HAZ), která je náchylná ke křehnutí a vzniku trhlin.
- Vnitřní napětí: Každý svar vnáší do odlitku vnitřní pnutí, což v kombinaci s provozním zatížením znamená riziko dalšího selhání.
- Narušení přenosu sil: Rohový odlitek je navržen pro plynulý přenos velkých sil; svar představuje místo koncentrace napětí (slabina).
- Nemožnost kontroly kvality: V provozních podmínkách nelze nikdy zaručit kvalitu svaru a vlastnosti odpovídající originálnímu lití a žíhání.
- Katastrofální následky selhání: Selhání corner casting může znamenat pád kontejneru, zřícení stohu, škody v hodnotě milionů a ohrožení života.
Všechny přední organizace (IICL, BIC, CSC) požadují: Rohový odlitek se NESMÍ opravovat, pouze vyměnit!
Postup výměny Corner Castingu
Krok za krokem
- Vyříznutí poškozeného dílu: Opatrné odstranění poškozeného odlitku (plazmová řezačka, autogen).
- Příprava ploch: Zbroušení svarových ploch na základní kov, úkosování okolních dílů rámu pro kvalitní svar.
- Usazení nového dílu: Přesné zaměření, geometrie a mezery podle ISO 1161 (max. 2 mm).
- Svařování: Použití schválených materiálů (např. elektrody E7016/E7018 s nízkým vodíkem), plný průvar, bez defektů. Svařuje se pouze spoj s rámem, nikdy samotný odlitek!
- Finální úprava: Očištění svarů, antikorozní nátěr, kontrola rozměrů a funkčnosti.
Tento postup kompletně obnovuje strukturální integritu kontejneru.
