Container chassis – typy, konstrukce, normy a bezpečnostní prvky
Co je to kontejnerový podvozek? Komplexní průvodce pro rok 2025
V globálním logistickém řetězci představují kontejnerové podvozky – často označované jako container chassis, skeletové návěsy nebo zkráceně „chassis“ – zásadní a nepostradatelný článek intermodální přepravy. Bez těchto specializovaných návěsů by přesun standardizovaných nákladních kontejnerů mezi loděmi, železnicí a silniční dopravou nebyl možný. Podvozky slouží jako most mezi různými typy dopravy a umožňují efektivní, rychlý a bezpečný transport zboží do cílového místa.
Proč jsou podvozky tak důležité?
- Zajišťují kompatibilitu a bezpečné uchycení kontejnerů dle mezinárodních ISO standardů.
- Umožňují efektivní nakládku a vykládku v přístavech, skladech i železničních terminálech.
- Minimalizují prostoje a optimalizují logistické náklady díky standardizovaným rozhraním.
Definice a Hlavní Účel Kontejnerového Podvozku

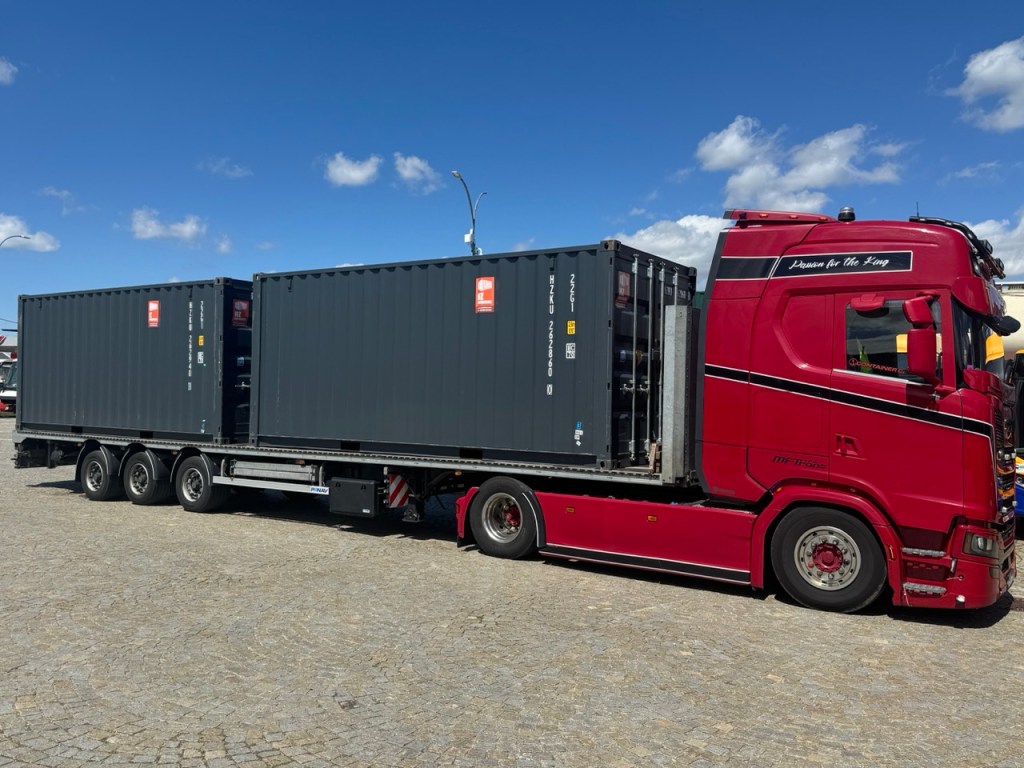

Kontejnerový podvozek je specializovaný skeletový návěs konstruovaný z vysokopevnostní oceli bez vlastní ložné plochy. Slouží výhradně k přepravě intermodálních kontejnerů (20’, 40’, 45’, 48’, 53’), které se na něj pokládají a zajišťují pomocí twist-locků – otočných zámků umístěných přesně v pozicích rohových ISO prvků kontejneru.
Klíčové vlastnosti konstrukce:
- Ocelový rám: Minimalistický, ale extrémně pevný, navržený pro rovnoměrné rozložení zatížení.
- Nápravy a kola: Počet náprav určuje maximální nosnost a stabilitu.
- Brzdový, osvětlení a elektrický systém: Dle legislativy a bezpečnostních předpisů.
- Opěrné nohy: Mechanické nebo hydraulické, umožňují samostatné stání.
- Otočné zámky (twist-locks): Standardizované pro bezpečné uchycení všech ISO kontejnerů.
Základní technické parametry (dle výrobců a norem):
| Parametr | Rozsah/hodnota |
|---|---|
| Délka podvozku | 20’, 40’, 45’, 48’, 53’ |
| Výška podvozku od země | 1 220–1 470 mm (48–58”) |
| Nosnost (dle typu) | 20–40 t (až 70 t u speciálních modelů) |
| Materiál rámu | Vysokopevnostní ocel (často s povrchovou ochranou proti korozi) |
| Počet náprav | 2–3 (výjimečně více) |
| Brzdový systém | ABS/EBS, vzduchové brzdy |
| Osvětlení | LED technologie, schválené normy ECE/SAE |
| Zajišťovací prvky | Twist-locks, čepy, příčníky |
Klíčové Komponenty a Jejich Funkce
1. Rám podvozku (Frame)
- Vyrábí se z vysokopevnostní oceli pomocí moderních technologií (laserové řezání, robotické svařování).
- Konstrukce rámu je kritická pro rozložení sil a odolnost vůči únavě materiálu.
- Gooseneck chassis má přední část sníženou („labutí krk“) pro přepravu vysokých high-cube kontejnerů v legální výšce.
2. Nápravy, kola, odpružení (Axles, Wheels, Suspension)
- Standardní podvozky mají 2 nápravy (pro 20’/40’ kontejnery), těžké a speciální až 3–4 nápravy.
- Pneumatiky typu „super single“ nebo dvojmontáže podle zatížení a regionálních předpisů.
- Odpružení listové či vzduchové; vzduchové zvyšuje komfort, snižuje poškození nákladu.
3. Zajišťovací mechanismy (Twist-locks, Pins, Flanges)
- Twist-lock: Ocelové zámky otočné o 90°, které zapadají do rohových prvků kontejneru.
- Doplňkové zajišťovací prvky: Čepy, příčné dorazy, zarážky dle typu podvozku a regionálních požadavků (viz OSHA 1917.71).
4. Brzdový systém (Braking System)
- Vzduchové (pneumatické) brzdy s možností ABS či EBS.
- V Evropě požadavek na dvouokruhový systém dle ECE R13.
- Senzory opotřebení a diagnostika u moderních modelů.
5. Opěrné nohy (Landing Gear)
- Mechanické nebo hydraulické, dimenzované na statické zatížení plně naloženého podvozku.
- Ovládání klikou nebo automatizovaně (u moderních typů).
6. Osvětlení a elektrický systém
- Plně LED technologie – nižší spotřeba, dlouhá životnost.
- Povinné prvky: obrysová, brzdová, směrová, mlhová světla a reflexní značení.
7. Doplňkové technologie
- GPS sledování pro monitoring polohy a stavu podvozku (vhodné pro velké flotily).
- Senzory tlaku v pneumatikách, váhové senzory, telematika pro stav brzd a nápravy.
Přehled Hlavních Typů Kontejnerových Podvozků
| Typ podvozku | Určení, výhody, hlavní použití | Obrázek/vizualizace |
|---|---|---|
| Standardní | 20’/40’ kontejnery, jednoduchá údržba, univerzální | Standard chassis |
| Rozšiřitelný | Nastavitelná délka (20–53’), flexibilita, méně typů ve flotile | Extendable chassis |
| Gooseneck | Přední „labutí krk“, umožňuje high-cube kontejnery | Gooseneck chassis |
| Combo (kombinovaný) | Podpora více velikostí, snižuje prostoje a náklady | Combo chassis |
| Tank (cisternový) | ISO tanky – kapaliny, plyny, zvýšená stabilita a bezpečnost | Tank chassis |
| Nízkoložný | Pro vysoké a těžké náklady, nižší těžiště, vyšší stabilita | Low bed chassis |
| Sklápěcí | Hydraulický mechanismus pro vyklápění sypkých materiálů | (specializované výrobky) |
| Posuvný (slider) | Posuv nápravy pro rozložení zatížení dle legislativy (USA) | (viz Thaco Trailers) |
Každý typ má svá konstrukční specifika, dávající důraz na bezpečnost, kompatibilitu a efektivitu v různých logistických scénářích.
Normy, Legislativa a Bezpečnost
Mezinárodní normy (ISO)
- ISO 668: Standardy pro rozměry a rohové prvky kontejnerů.
- ISO 1161: Definuje rozměry a sílu rohových úchytů.
- Podvozky musí odpovídat těmto normám pro bezpečné uzamčení a manipulaci.
Národní a regionální legislativa
- Maximální délka, šířka a výška: Dle EU směrnic a národních předpisů (např. ČR: délka max 16,5 m, šířka 2,55 m, výška 4,0 m).
- Maximální hmotnost na nápravu: Většinou 10–12 t/nápravu.
- Bezpečnostní výbava: Povinné podjezdové zábrany (boční i zadní), reflexní pásky, schválené osvětlení.
Bezpečnostní prvky a inspekce (dle OSHA a EU)
- Otočné zámky musí být plně funkční, pravidelně kontrolované a nesmí být poškozené.
- Brzdy, osvětlení, tlak v pneumatikách a stav rámu se musí pravidelně kontrolovat.
- Podvozky v USA podléhají normám OSHA 1917.71 – povinnost používat piny, flangy nebo jiné zajišťovací prvky na ochranu proti sklouznutí kontejneru.
- Povinné pravidelné inspekce a údržba (v EU min. každých 12 měsíců, v USA často častěji).
Moderní bezpečnostní technologie
- ABS/EBS brzdové systémy, pokročilé diagnostické systémy.
- GPS a telematika – online monitoring polohy, zatížení, stavu podvozku.
- Senzory opotřebení pneumatik, brzdových destiček, tlaku v nápravách.
Provozní Aspekty, Údržba a Správa Flotily
Efektivní nakládka/vykládka
- Používají se portálové jeřáby, reach stackery, manipulátory – důraz na minimalizaci prostojů.
- Pro sypké náklady sklápěcí podvozky s hydraulikou.
Chassis pools (sdílené flotily podvozků)
- V přístavech a logistických centrech jsou často tzv. „pooly“ – sdílené podvozky pro více dopravců.
- Výhody: lepší využití, nižší investice, vyšší dostupnost.
- Rizika: v době špičky může dojít k nedostatku, nutnost koordinace údržby.
Údržba a časté poruchy
- Degradace rámu (koroze, praskliny), opotřebení zámků, poškození brzd a světel.
- Doporučená pravidelná údržba: minimálně každých 12 měsíců (legislativní požadavek v EU), kontrola před každou jízdou.
- Nejčastější poruchy: zablokované twist-locky, únik vzduchu z brzd, nefunkční osvětlení.
- V přístavních oblastech zvýšené riziko koroze rámu, doporučuje se povrchová úprava (žárové zinkování, nátěry).
Praktické rady a časté dotazy (FAQ)
Jak poznat kvalitní podvozek?
- Vyžadujte rám z vysokopevnostní oceli (minimálně S355, často s povrchovou úpravou).
- Ověřte si, že zámky odpovídají ISO a jsou pravidelně servisované.
- Moderní podvozky mají LED osvětlení, ABS/EBS, případně senzory a telematiku.
Lze 20’ kontejner přepravovat na 40’ podvozku?
- Ano, pokud má podvozek středové zámky pro 20’ polohu. Lepší volbou je však kombinovaný nebo rozšiřitelný podvozek pro lepší stabilitu.
Kolik stojí kontejnerový podvozek?
- Nový základní podvozek: 8 000–15 000 EUR (dle typu, výrobce, výbavy).
- Speciální (tank, extendable, gooseneck): 15 000–35 000 EUR.
- Ojeté podvozky: 2 000–8 000 EUR dle stavu.
Jaká je životnost kontejnerového podvozku?
- 10–20 let při pravidelné údržbě, ve vlhkém prostředí může být životnost nižší.
- Výrobci doporučují generální opravu rámu a zámků po cca 8–12 letech.
