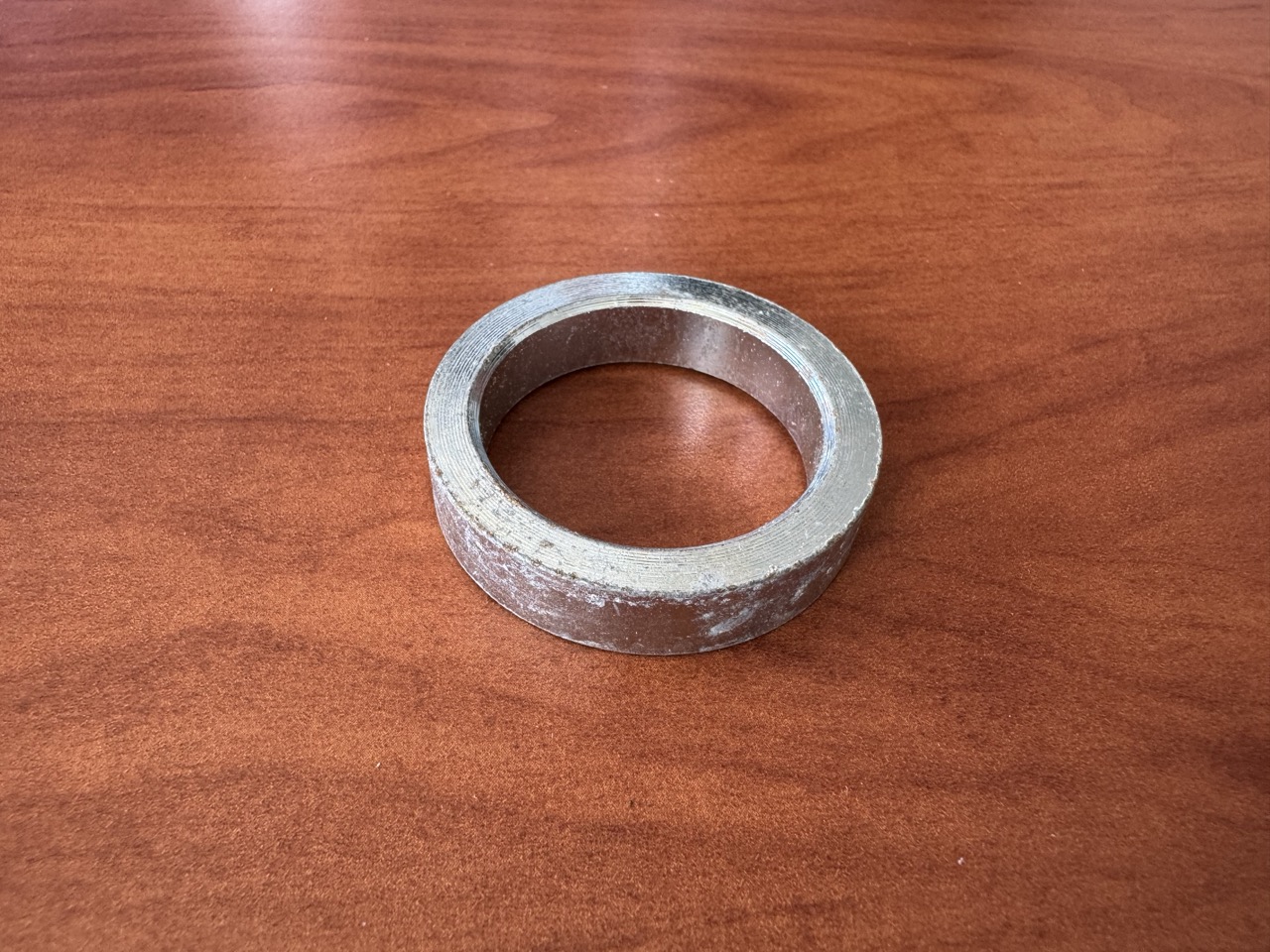

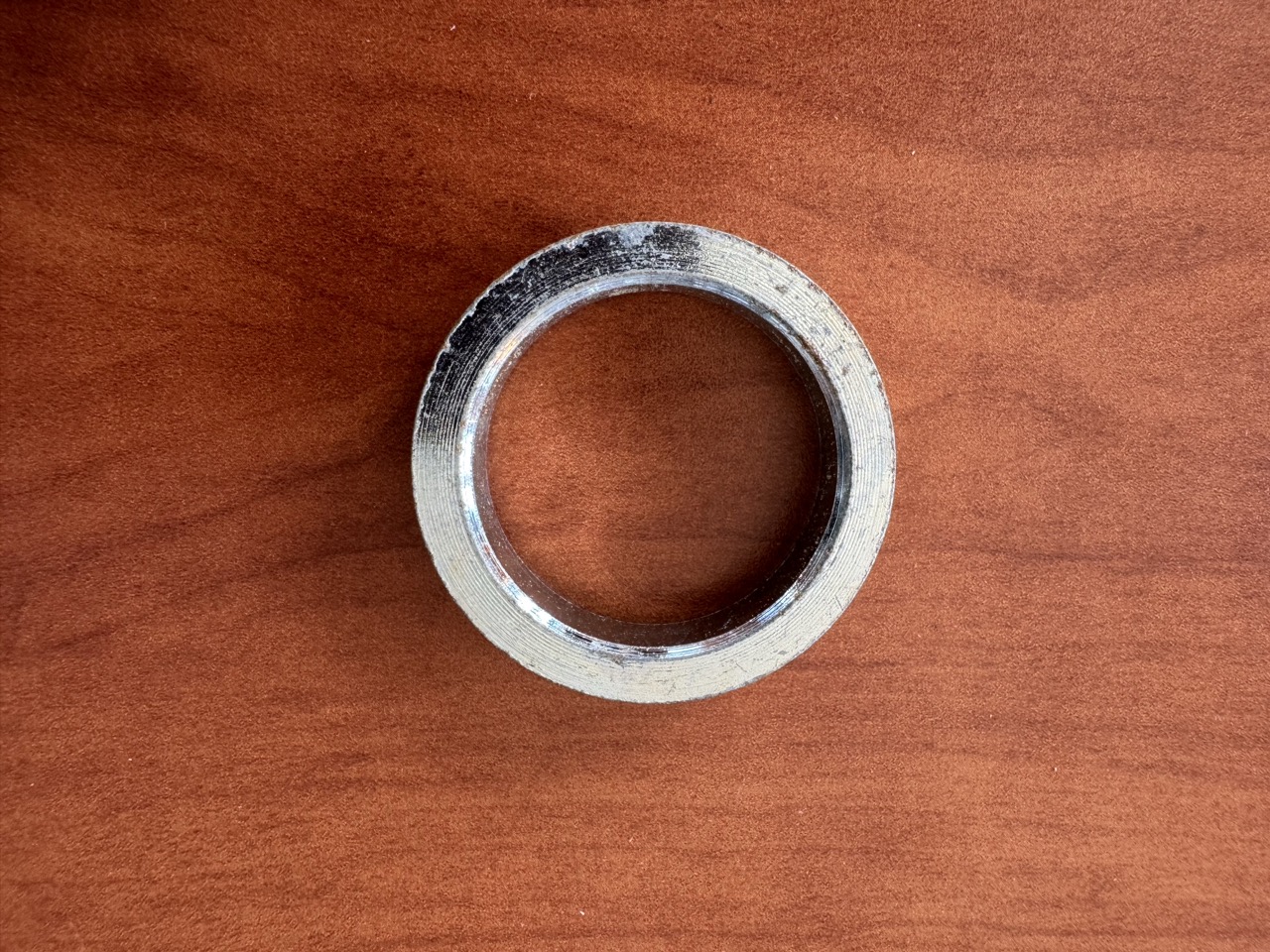

Náhradní díl na dveře lodního kontejneru č. 12 – Anti Rack Ring – kroužek proti zkroucení
Česká republika
Bez dopravy Co je Anti Rack Ring?
Anti Rack Ring (česky nejčastěji „protisklápěcí kroužek“ nebo „kroužek proti zkroucení“) je specializovaný ocelový komponent, který hraje zásadní roli v bezpečnosti a životnosti přepravních kontejnerů. Jde o součást dveřního uzamykacího mechanismu standardních ISO kontejnerů, konkrétně dveřního systému s otočnými tyčemi (lock rods). Jeho hlavní funkcí je zamezit jevu zvanému „racking“ – tedy deformaci (zkroucení) rámu dveří kontejneru.
Mezinárodní přeprava vystavuje kontejnery extrémním silám. Správná funkce Anti Rack Ringu je proto zásadní pro:
- Strukturální integritu kontejneru
- Spolehlivé utěsnění dveří a ochranu nákladu
- Dlouhou životnost a bezpečný provoz kontejneru
Zajímavost: I když je Anti Rack Ring malý a levný, jeho absence nebo špatný stav může vést ke statisícovým škodám na nákladu i samotném kontejneru.
Problém „Racking“ u přepravních kontejnerů
Co je racking?
Racking je označení pro nebezpečnou deformaci kontejneru, kdy se obdélníkový rám dveří zkroutí do kosočtverce. Nejčastěji vzniká působením příčných (laterálních) sil během přepravy:
| Příčina | Popis |
|---|---|
| Pohyby lodi na moři | Extrémní vlnobití způsobuje rázové boční síly na kontejnery ve stohu. |
| Stohování a manipulace | Nesprávné zvedání nebo pokládání jeřábem vytváří silné dočasné namáhání. |
| Větrné podmínky | Kontejnery na horních palubách jsou vystaveny silným poryvům větru. |
| Silniční/železniční přeprava | Nerovnosti vozovky nebo železničních tratí způsobují vibrace a rázové síly. |
Důsledky rackingu:
- Zaseknutí dveří, poškození pantů, uzamykacích tyčí a mechanismů
- Ztráta těsnosti dveří – riziko vniknutí vody, prachu, plísní
- Oslabení svarů a životnosti dveřního rámu a kontejneru
- Zvýšené riziko havárie při manipulaci (například uvolnění stohu)
Podle normy ISO 1496 nesmí příčná deformace při testování přesáhnout 60 mm. Proto je funkce Anti Rack Ringu klíčová zejména u vyšších kontejnerů typu High Cube (9’6”).
Detailní popis a princip funkce Anti Rack Ringu
Konstrukce a umístění
- Materiál: Ocel SS400 nebo Q235B (vysoká houževnatost, odolnost)
- Povrchová úprava: Žárové zinkování (Hot Dip Galvanised) nebo studená galvanizace pro maximální ochranu proti korozi
- Rozměry:
- Vnitřní průměr: 11 mm (7/16″) – pro standardní zamykací tyče
- Hmotnost: cca 0,058 kg (některé výrobky uvádějí 0,05 – 0,1 kg dle normy a výrobce)
- Umístění: Na každé otočné uzamykací tyči jsou typicky 2 ks (nahoře a dole), tedy 4–8 ks/kontejner dle typu dveří
Princip a mechanismus
Anti Rack Ring slouží jako pevná zarážka mezi otočnou tyčí a vodícím držákem (guide plate) dveří kontejneru:
- Zamezuje axiálnímu (podélnému) i laterálnímu (bočnímu) posunu uzamykací tyče během přepravy
- Přenáší síly vznikající při rackingu z dveří do rámu kontejneru a brání tak deformaci rámu
- Stabilizuje celý uzamykací systém a zabraňuje jeho opotřebení
Praktický efekt: I drobný vůle nebo poškození kroužku zásadně zvyšuje riziko rackingu a tedy i havárie dveří během běžného provozu.
Výrobní proces a materiály
Materiály
| Materiál | Vlastnosti |
|---|---|
| SS400 | Ocel s vynikající svařitelností a houževnatostí |
| Q235B | Konstrukční ocel, velmi dobrý poměr pevnosti a ceny |
Povrchová úprava:
- Žárové zinkování – standard v námořní přepravě, poskytuje dlouhodobou ochranu proti korozi
- Studená galvanizace – vhodná spíše pro méně exponované díly
Moderní výrobní metody
- Lisování (swaging):
Kroužek se nasadí na přesné místo na tyči a vysokotlakým lisem se stlačí. Materiál tyče vyplní prostor kroužku a vytvoří velmi pevný, bezešvý spoj. Výhodou je vysoká přesnost a odolnost. - Svařování:
Dříve běžné, dnes méně preferované kvůli riziku tepelné deformace a koroze v místě sváru.
Balení a logistika:
Výrobci uvádějí balení do pevných tkaných pytlů s jasným označením počtu kusů, což brání poškození při přepravě a skladování.
Srovnání s jinými protisklápěcími zařízeními
| Typ dílu | Popis a funkce | Výhoda/nevýhoda |
|---|---|---|
| Anti Rack Ring | Kroužek na uzamykací tyči, opírá se o vodící držák | Standard, vysoká účinnost, snadná výměna |
| Anti-Racking Plate | Ocelová deska na dveřích, zasunutá mezi zarážky | Zvyšuje tuhost, náročnější montáž |
| Lock Box | Bezpečnostní schránka pro visací zámek | Kromě ochrany zámku i strukturální výztuha, často jako doplněk |
Doporučení odborníka: Pro maximální životnost doporučujeme kombinaci všech tří typů ochrany (kroužek, deska, lock box) u kontejnerů v extrémních podmínkách.
Technické specifikace Anti Rack Ringu
| Parametr | Specifikace |
|---|---|
| Produktové označení | Anti-Rack Ring / Protisklápěcí kroužek |
| Model | ESEN-D23-13, CIMC-D23-13 aj. |
| Hmotnost | 0,05 – 0,058 kg |
| Materiál | Ocel SS400 nebo Q235B |
| Povrchová úprava | Žárové zinkování (Hot Dip Galvanised), případně studená galvanizace |
| Vnitřní průměr | 11 mm (7/16″) |
| Použití | 20ft, 40ft, 40ft HC, 45ft kontejnery |
| Kompatibilita | Standardní otočné uzamykací tyče (lock rods) |
| Balení | Pevné tkané pytle, chráněno proti vlhkosti |
| Související díly | Uzamykací tyč, vodící držák, kompletní dveřní mechanismus |
| Kategorie | Náhradní díly pro kontejnery (Container Spare Parts) |
Praktické rady a doporučení k výměně
Identifikace opotřebení:
- Vůle mezi tyčí a vodícím držákem
- Poškození (prasknutí, koroze) kroužku
- Dveře se špatně otevírají/zavírají nebo je patrná deformace rámu
Postup výměny Anti Rack Ringu:
- Ujistěte se, že je kontejner prázdný a bezpečně zajištěný
- Demontujte zajišťovací mechanismus dveří (včetně vodících držáků)
- Odstraňte poškozený kroužek, nasuňte nový na správné místo
- V případě lisované varianty proveďte lisování podle technologického postupu výrobce
- Zkontrolujte vůli a funkčnost dveří po montáži
Prevence:
- Pravidelná kontrola stavu všech uzamykacích dílů při každé větší manipulaci s kontejnerem
- Okamžitá výměna poškozených nebo zkorodovaných kroužků
- Používejte vždy originální nebo certifikované náhradní díly
Slovník souvisejících pojmů
| Termín | Význam |
|---|---|
| Corner Castings | Rohové prvky kontejneru pro stohování, zvedání a fixaci |
| Door Frame | Rám dveří kontejneru, vystavený největšímu namáhání při rackingu |
| Locking Device | Celý uzamykací mechanismus dveří |
| Rotary Locking Tube | Otočná uzamykací tyč, na které jsou nasazeny Anti Rack Rings |
| Keeper Member | Držák západky pro uzamykací tyč |
| Guide Plate | Vodící držák uzamykací tyče, opěrný bod pro Anti Rack Ring |
| Container Lashing | Upevňovací systém kontejnerů na lodi pomocí tyčí, twistlocků a napínáků |
Závěr: Neocenitelná role Anti Rack Ringu
Ačkoliv je Anti Rack Ring malý a na první pohled nenápadný díl, jeho význam pro bezpečnost, utěsnění a životnost celého přepravního kontejneru je zásadní. Bez jeho správného fungování hrozí:
- Deformace, obtížná manipulace a zvýšené riziko škod na nákladu
- Ztráta těsnosti a vstup vody/dust do kontejneru
- Zkrácení životnosti kontejneru a potřeba nákladných oprav
Pro všechny provozovatele, výrobce i servisní techniky kontejnerů je proto naprosto zásadní znalost správného použití, údržby a výměny Anti Rack Ringu.
Katalogové číslo: HZ000655
Cena a doprava
Cena je uvedena za jeden kus bez dopravy. Možnost zaslat přepravní službou nebo osobně vyzvednout v naší provozovně v Třebíči, ČR. Cena za dopravu dle objednaného množství a dle konkrétního státu. Zboží odesíláme pouze v rámci Evropy.
V případě zájmu prosím pošlete poptávku včetně požadovaného počtu kusů přes níže uvedený formulář. Vždy uvádějte i telefonní číslo, stát, město + PSČ doručení, abychom mohli spočítat cenu dopravy. Zašleme Vám tak kompletní cenovou nabídku včetně přepravy.
Nabízíme veškeré náhradní díly na lodní kontejner. Náhradní díly na kontejner máme skladem, možno ihned odeslat. Větší množství na skladě na dotaz.
Veškeré informace, služby, ceny apod. se mohou lišit. Ceník může být orientační, účtujeme vždy dle skutečnosti.
