Piesă de schimb pentru ușa containerului nr. 12 – Anti Rack Ring
Cehia
FĂRĂ LIVRARE Ce este Anti Rack Ring?

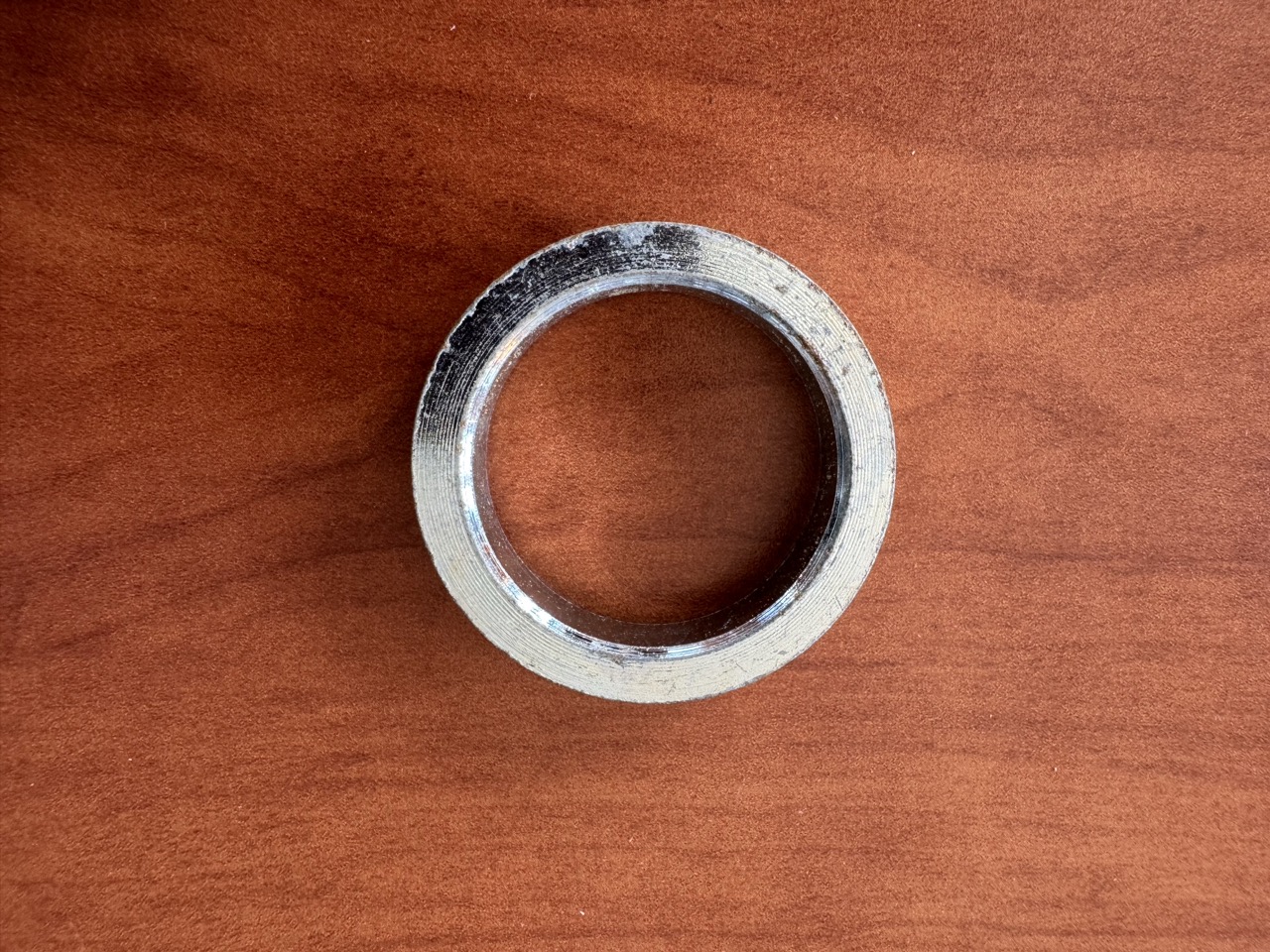

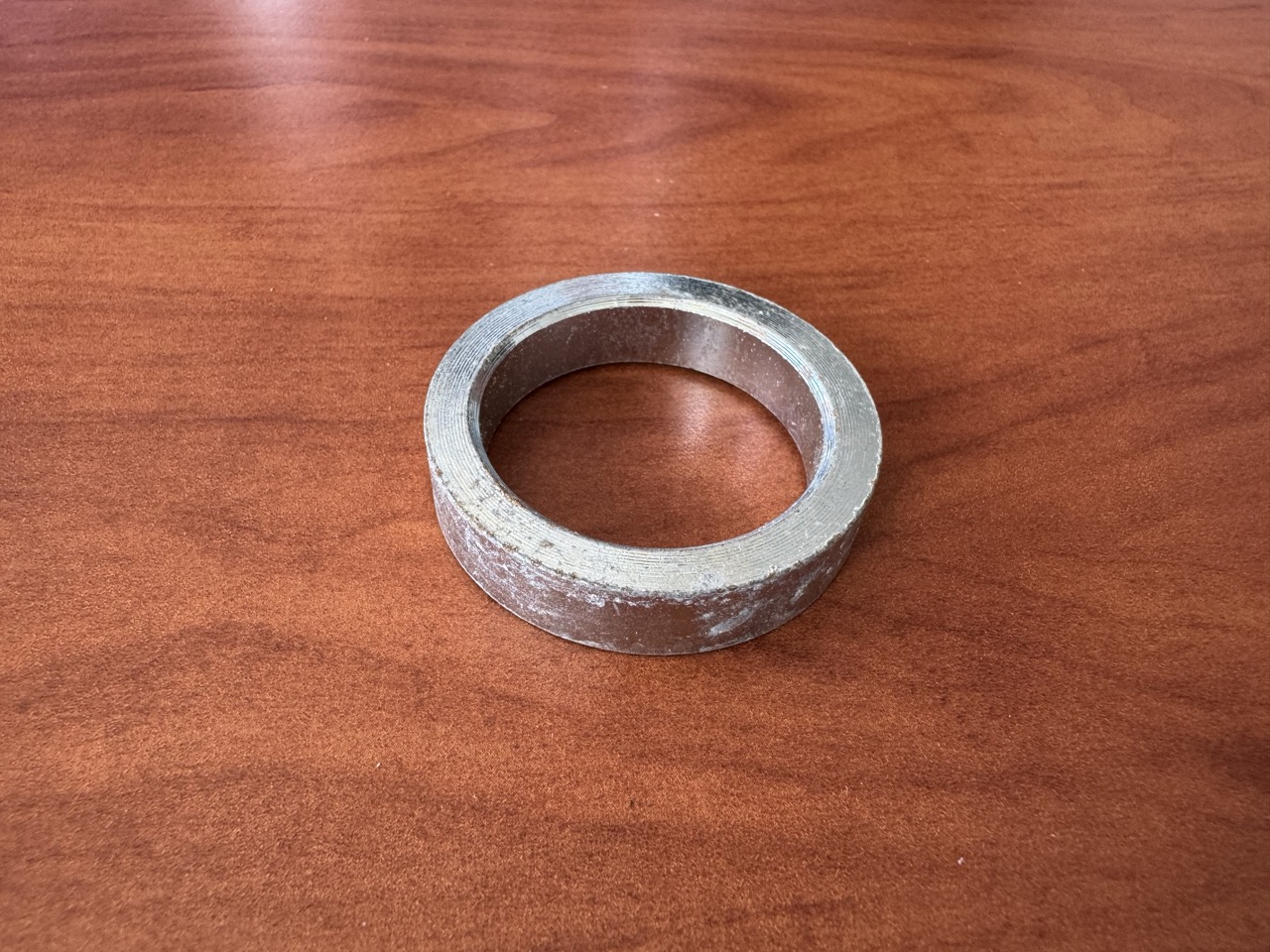

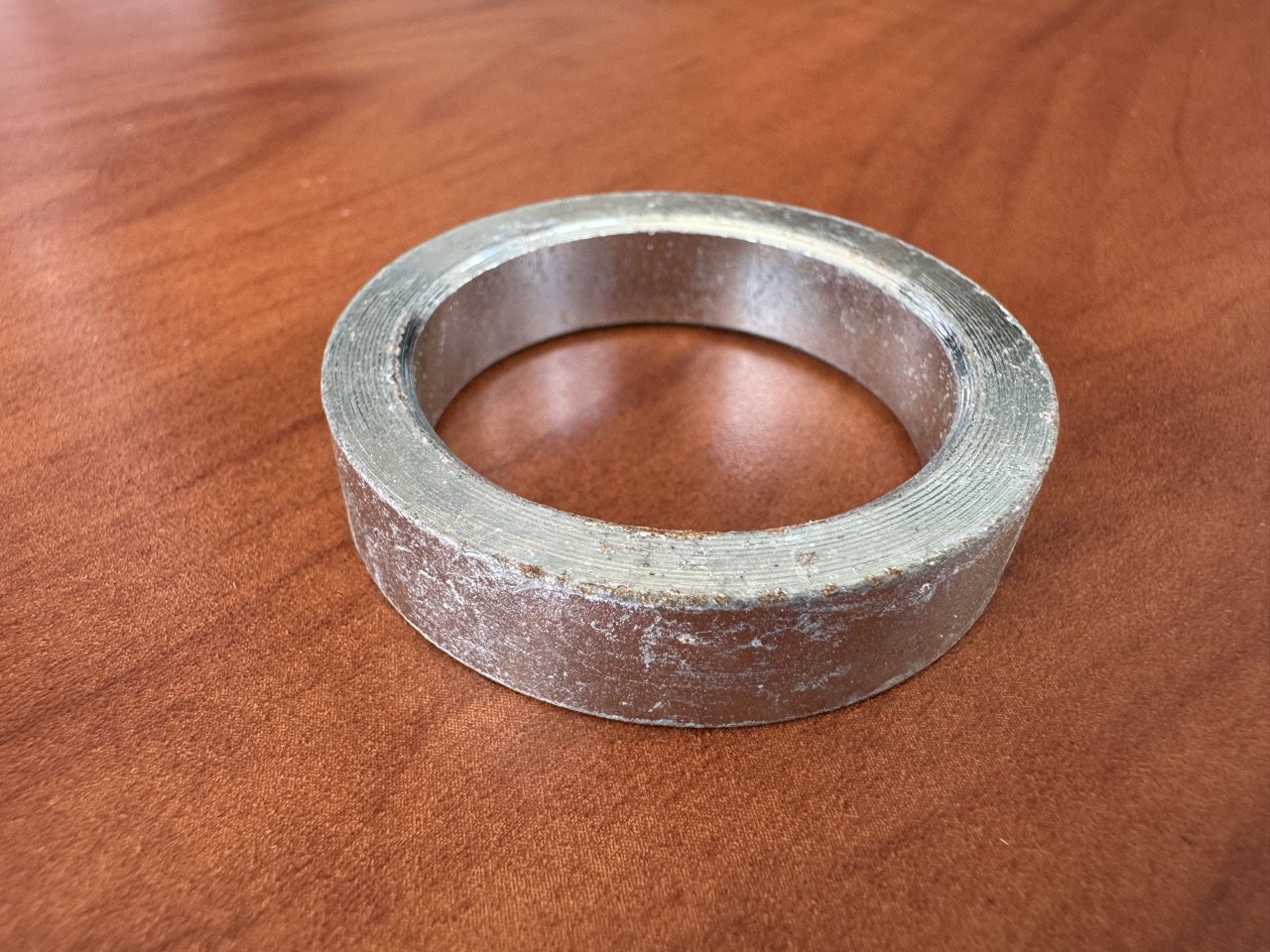

Anti Rack Ring este un component de oțel specializat, care joacă un rol esențial în siguranța și durata de viață a containerelor de transport. Este parte a mecanismului de blocare al ușii standardelor ISO containerelor, în special a sistemului de ușă cu bare rotative (lock rods). Funcția principală este prevenirea fenomenului denumit „racking” – adică deformarea (îndoirea) cadrului ușii containerului.
Transportul internațional supune containerele la forțe extreme. Funcționarea corectă a Anti Rack Ring‑ului este, prin urmare, crucială pentru:
- Integritatea structurală a containerului
- Etanșarea fiabilă a ușii și protecția încărcăturii
- Longevitatea și operarea în siguranță a containerului
Curiozitate: Deși Anti Rack Ring‑ul este mic și ieftin, absența lui sau starea sa defectuoasă poate duce la daune de sute de mii de euro asupra încărcăturii și a containerului în sine.
Problema „Racking” la containerele de transport
Ce este racking?
Racking este denumirea pentru deformarea periculoasă a containerului, în care cadrul dreptunghiular al ușii se transformă într-un romb. Cel mai frecvent apare sub acțiunea forțelor laterale în timpul transportului:
| Cauză | Descriere |
|---|---|
| Mișcările navei pe mare | Valurile extreme generează forțe laterale de impact asupra containerelor din stivă. |
| Stivuire și manipulare | Ridicarea sau plasarea incorectă cu macaraua creează solicitări temporare intense. |
| Condiții de vânt | Containerele de pe punțile superioare sunt expuse rafale puternice. |
| Transport rutier/feroviar | Neregularitățile drumului sau ale șinelor produc vibrații și forțe de impact. |
Consecințele rack‑ului:
- Blocarea ușii, deteriorarea balamalelor, barelor de blocare și a mecanismelor
- Pierderea etanșeității ușii – risc de pătrundere a apei, prafului, mucegaiului
- Slăbirea sudurilor și a duratei de viață a cadrului ușii și a containerului
- Creșterea riscului de accident în timpul manipulării (de exemplu, deblocarea stivei)
Conform normei ISO 1496, deformarea transversală la testare nu trebuie să depășească 60 mm. De aceea funcția Anti Rack Ring‑ului este esențială în special pentru containerele înalte tip High Cube (9‑ft 6 in).
Descriere detaliată și principiu de funcționare al Anti Rack Ring‑ului
Construcție și amplasare
- Material: Oțel SS400 sau Q235B (rezistență mare, ductilitate)
- Finisare: Galvanizare la cald (Hot‑Dip Galvanised) sau galvanizare rece pentru protecție maximă împotriva coroziunii
- Dimensiuni:
- Diametru interior: 11 mm (7/16 in) – pentru barele de blocare standard
- Greutate: aproximativ 0,058 kg (unele produse indică 0,05‑0,1 kg, conform specificațiilor producătorului)
- Amplasare: Pe fiecare bară rotativă există de obicei 2 bucăți (sus și jos), deci 4‑8 bucăți per container, în funcție de tipul ușii
Principiu și mecanism
Anti Rack Ring acționează ca un opritor solid între bara rotativă și placa ghidă a ușii containerului:
- Împiedică deplasarea axială (pe lungime) și laterală (pe lățime) a barei de blocare în timpul transportului
- Transferă forțele generate de racking de la ușă către cadrul containerului, prevenind deformarea acestuia
- Stabilizează întregul sistem de blocare și reduce uzura mecanismului
Efect practic: Chiar și o mică joc sau deteriorare a inelului crește semnificativ riscul de racking și, implicit, de avarie a ușii în exploatarea de zi cu zi.
Procesul de fabricație și materiale
Materiale
| Material | Proprietăți |
|---|---|
| SS400 | Oțel cu sudabilitate excelentă și ductilitate ridicată |
| Q235B | Oțel structural, raport excelent rezistență‑preț |
Finisare:
- Galvanizare la cald – standard în transportul maritim, asigură protecție pe termen lung împotriva coroziunii
- Galvanizare rece – adecvată pentru piese mai puțin expuse
Metode moderne de producție
- Presare (swaging): Inelul este montat pe poziția exactă a barei și comprimat cu presă cu înaltă presiune. Materialul barei umple spațiul inelului, creând o legătură foarte solidă, fără sudură. Avantaj: precizie ridicată și rezistență.
- Sudare: Metodă mai veche, astăzi utilizată mai rar din cauza riscului de deformare termică și coroziune la zona de sudură.
Ambalare și logistică:
Producătorii furnizează inelele în saci din material textil rezistent, cu etichetare clară a cantității, pentru a preveni deteriorarea în timpul transportului și depozitării.
Comparativ cu alte dispozitive anti‑racking
| Tip piesă | Descriere și funcție | Avantaj / Dezavantaj |
|---|---|---|
| Anti Rack Ring | Inel pe bara de blocare, se sprijină pe placa ghidă | Standard, eficiență ridicată, înlocuire ușoară |
| Anti‑Racking Plate | Placă de oțel pe ușă, introdusă între opritoare | Crește rigiditatea, montare mai complexă |
| Lock Box | Cutie de siguranță pentru lacătul suspendat | Pe lângă protecția lacătului, oferă și întărire structurală, de obicei ca accesoriu suplimentar |
Recomandare specialist: Pentru durată maximă de viață se recomandă combinarea celor trei tipuri de protecție (inel, placă, lock box) la containerele expuse la condiții extreme.
Specificații tehnice ale Anti Rack Ring‑ului
| Parametru | Specificație |
|---|---|
| Denumire produs | Anti‑Rack Ring / Inel anti‑îndoire |
| Model | ESEN‑D23‑13, CIMC‑D23‑13 etc. |
| Greutate | 0,05 – 0,058 kg |
| Material | Oțel SS400 sau Q235B |
| Finisare | Galvanizare la cald (Hot‑Dip Galvanised) sau galvanizare rece |
| Diametru interior | 11 mm (7/16 in) |
| Utilizare | Containere 20 ft, 40 ft, 40 ft HC, 45 ft |
| Compatibilitate | Bare rotative de blocare (lock rods) standard |
| Ambalare | Sacuri textile rezistente, protejate împotriva umidității |
| Piese conexe | Bară de blocare, placă ghidă, mecanism complet de ușă |
| Categorie | Piese de schimb pentru containere |
Sfaturi practice și recomandări pentru înlocuire
Identificarea uzurii:
- Joc între bară și placa ghidă
- Deteriorare (fisuri, coroziune) a inelului
- Ușa se deschide/închide cu dificultate sau se observă deformare a cadrului
Procedura de înlocuire a Anti Rack Ring‑ului:
- Asigurați-vă că containerul este gol și fixat în siguranță
- Demontați mecanismul de blocare al ușii (inclusiv plăcile ghidă)
- Îndepărtați inelul deteriorat și montați cel nou în poziția corectă
- În cazul variantei presate, efectuați presarea conform procedurii producătorului
- Verificați jocul și funcționalitatea ușii după montaj
Prevenție:
- Inspecție regulată a tuturor componentelor de blocare la fiecare manipulare majoră a containerului
- Înlocuire imediată a inelelor deteriorate sau corodate
- Utilizarea exclusiv a pieselor originale sau certificate
Glosar de termeni asociați
| Termen | Semnificație |
|---|---|
| Corner Castings | Elemente de colț ale containerului pentru stivuire, ridicare și fixare |
| Door Frame | Cadru al ușii containerului, supus celor mai mari solicitări în timpul rack‑ului |
| Locking Device | Întregul mecanism de blocare al ușii |
| Rotary Locking Tube | Bară rotativă de blocare, pe care se montează Inelul Anti Rack |
| Keeper Member | Suportul de blocare pentru bara rotativă |
| Guide Plate | Placă ghidă a barei de blocare, punct de sprijin pentru Inelul Anti Rack |
| Container Lashing | Sistem de ancorare a containerelor pe navă cu bare, twistlock‑uri și tensionatori |
Concluzie: Rolul neprețuit al Anti Rack Ring‑ului
Deși Anti Rack Ring este o piesă mică și aparent nesemnificativă, importanța sa pentru siguranța, etanșeitatea și longevitatea întregului container de transport este esențială. Fără funcționarea corectă a acestuia, apar:
- Deformări, manipulare dificilă și risc crescut de daune la încărcătură
- Pierderea etanșeității și intrarea apei/prafului în container
- Reducerea duratei de viață a containerului și necesitatea reparațiilor costisitoare
Pentru toți operatorii, producătorii și tehnicienii de service ai containerelor, cunoașterea utilizării corecte, întreținerii și înlocuirii Anti Rack Ring‑ului este absolut vitală.
Număr catalog: HZ000655
Preț și livrare
Prețul este indicat pentru o singură bucată, fără transport. Posibilitatea de a trimite prin serviciu de curierat sau de a ridica personal din sediul nostru din Třebíč, Cehă. Costul transportului depinde de cantitatea comandată și de destinație. Expediem doar în interiorul Europei.
În caz de interes, vă rugăm să trimiteți o cerere care să includă numărul dorit de bucăți prin formularul de mai jos.
Includeți întotdeauna și numărul de telefon, țara, orașul + codul poștal de livrare, pentru a putea calcula costul transportului.
Vă vom trimite o ofertă completă, inclusiv transportul.
Oferim toate piesele de schimb pentru containere maritime. Piesele de schimb pentru container sunt în stoc și pot fi expediate imediat. Pentru cantități mari, verificați disponibilitatea.
Toate informațiile, serviciile, prețurile etc. pot varia. Lista de prețuri este orientativă; facturăm întotdeauna conform realității.
