Come piegare un container di spedizione senza gru – Gambe ConFoot
Sistema ConFoot

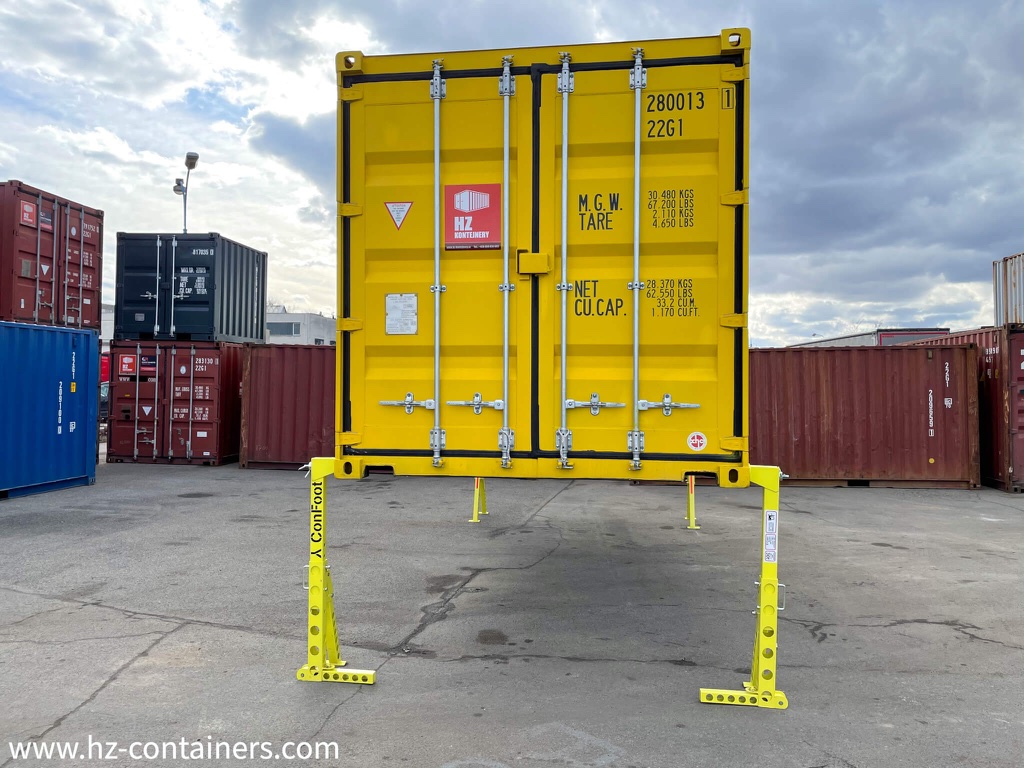

Il sistema ConFoot è un dispositivo unico e brevettato per la movimentazione professionale di container ISO di spedizione senza l’uso di gru, reach stacker, side loader o attrezzature di movimentazione pesante. Si tratta di un set di quattro gambe di supporto meccaniche che vengono fissate negli elementi angolari standardizzati (ISO corner castings) del container e consentono il suo impilamento e caricamento sicuro utilizzando solo la funzione di sospensione pneumatica del veicolo da carico.
Caratteristiche principali del sistema ConFoot:
- Mobilità e compattezza: Ogni gamba pesa solo 24 kg e l’intero sistema può essere facilmente utilizzato da una sola persona.
- Meccanismo brevettato: Design di piegatura unico con elevata stabilità.
- Compatibilità: Progettato per tutti i container ISO standard da 20′ e 40′ secondo lo standard ISO 668.
- Efficienza: Consente il disaccoppiamento della consegna e dello scarico, il che aumenta significativamente la produttività e l’efficienza della flotta.
- Nessuna attrezzatura pesante richiesta: Elimina la necessità di ordinare gru, complessa pianificazione logistica e tempi di attesa dei conducenti.
Questo sistema innovativo è utilizzato in logistica, costruzione, operazioni militari, missioni umanitarie e retail, dove porta una rivoluzione nell’organizzazione del lavoro e nella sicurezza operativa.
Analisi tecnologica: Di cosa sono fatte le gambe ConFoot e come funzionano?
Materiali e costruzione
| Elemento del sistema | Materiale / Tecnologia | Vantaggio |
|---|---|---|
| Parte principale portante | Acciaio finlandese ad alta resistenza (fino a 6 diversi gradi) | Elevata capacità di carico, peso ridotto, lunga durata di servizio |
| Meccanismo telescopico | Acciaio, perni di bloccaggio precisi | Regolabilità dell’altezza da circa 1.043 a 1.448 mm |
| Stabilizzazione magnetica | Magnete al neodimio forte nella testa della gamba | Facile movimentazione, fissaggio sicuro alla parete del container |
| Trattamento superficiale | Rivestimento anticorrosione secondo EN ISO 12944 | Resistenza alle intemperie e al sale, durata di servizio estesa |
| Perni di sicurezza e serrature | Acciaio temprato | Prevenzione della piegatura accidentale, protezione da guasti |
Design: Ogni gamba si piega in una forma compatta a “V” e offre un meccanismo di piegatura brevettato che minimizza il rischio di ribaltamento o danno al container.
Principio di funzionamento – Passo dopo passo

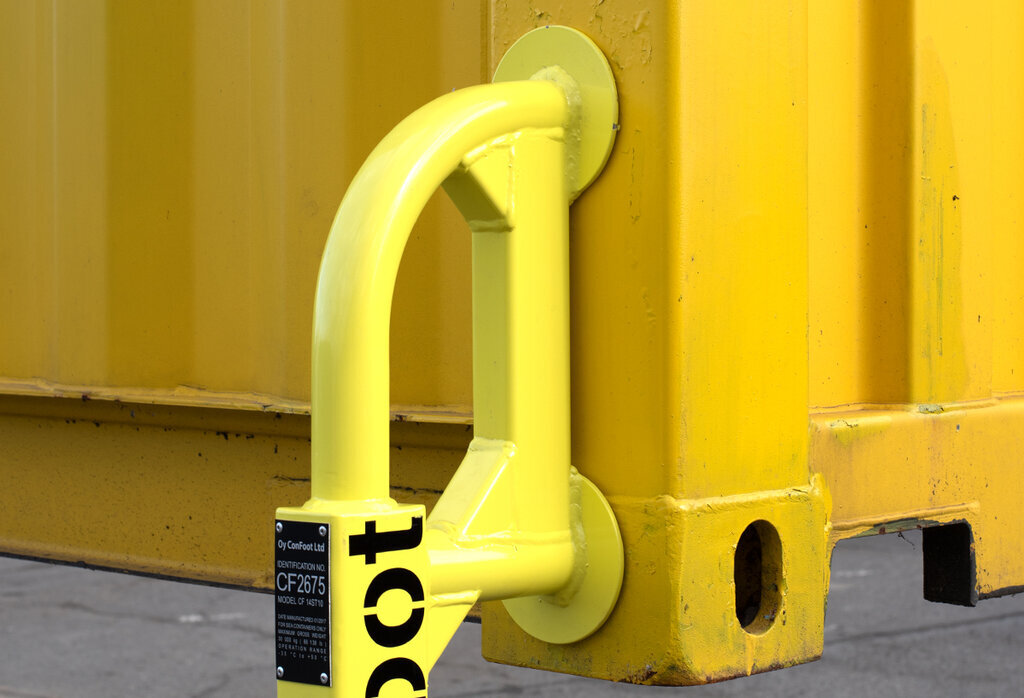

- Fissaggio: Le gambe vengono inserite negli elementi angolari inferiori del container (ISO 1161).
- Sollevamento dello chassis: Utilizzando la sospensione pneumatica, l’altezza dello chassis viene aumentata fino a 15 cm.
- Installazione e fissaggio: Le gambe vengono spiegate, estese telescopicamente e fissate con perni di sicurezza.
- Trasferimento del peso: Rilasciando gradualmente l’aria dai soffietti, il peso del container viene trasferito dallo chassis alle gambe.
- Partenza del veicolo: Dopo il completo sollievo dello chassis, il veicolo può uscire in sicurezza da sotto il container.
Sicurezza e certificazione
- EN 283: Il sistema è testato secondo questo standard europeo per carichi statici e dinamici.
- Marchio CE: Conforme alla Direttiva Macchine 2006/42/ES.
- Caratteristiche di sicurezza aggiuntive: Perni robusti, serrature integrate e trattamento superficiale contro la corrosione secondo EN ISO 12944.
- Durata di servizio: Con corretta manutenzione e rispetto delle istruzioni, supera 10 anni di uso intensivo.
Panoramica del prodotto: Modelli ConFoot e loro specifiche
| Modello | Capacità di carico (set di 4 pz) | Peso (1 gamba) | Altezza regolabile | Uso specifico |
|---|---|---|---|---|
| CF | 34.000 kg | 24 kg | 1.043–1.448 mm | Modello standard per l’impilamento di container ISO comuni |
| CFP | 30.000 kg | 24 kg | 1.043–1.448 mm | Forma speciale “L” per lo scarico su rampe, apertura completa delle porte (fino a 270°) |
| CFU 20 | 20.000 kg | 46 kg | fino a 1.500 mm | Consente il sollevamento/abbassamento attivo del container a livello del suolo |
| CFU 30 | 30.000 kg | 46 kg | fino a 1.500 mm | Per requisiti di capacità di carico e regolabilità dell’altezza superiori |
| CFL | 34.000 kg | 24 kg | 1.043–1.448 mm | Per telai speciali, cisterne, tanktainer |
Nota: Per l’uso su rampe di carico, si consiglia una combinazione di modelli CFP e CF all’interno di un set.
Processo di scarico: Guida dettagliata passo dopo passo
Attrezzature richieste:
- 4 pz di gambe ConFoot del tipo appropriato
- Veicolo con chassis ISO e sospensione pneumatica
- Equipaggiamento di protezione personale (guanti, calzature)
- Facoltativamente, cunei per il fissaggio delle ruote
Procedura:
- Ispezione della superficie – superficie compatta, livellata e portante (cemento/asfalto/ghiaia).
- Fissaggio del veicolo – freno di stazionamento, cunei.
- Sollevamento dello chassis – posizione massima della sospensione pneumatica.
- Sblocco dei twist-lock – rilascio del container.
- Installazione delle gambe:
- Inserire il perno nell’elemento angolare,
- Ruotare la gamba e fissare con il magnete,
- Piegare in “V” e fissare con i perni,
- Estendere la parte telescopica e fissare con la serratura.
- Abbassamento dello chassis e trasferimento del peso – rilascio lento dell’aria, monitorare il caricamento delle gambe.
- Partenza del veicolo – uscire da sotto il container, il container rimane al sicuro in posizione.
Il caricamento è il processo inverso: Guidare sotto il container, sollevare lo chassis, rimuovere le gambe, fissare con i twist-lock.
Confronto con metodi alternativi di movimentazione
Alternative professionali
| Metodo | Vantaggi | Svantaggi |
|---|---|---|
| Gru mobile | Elevata capacità di carico, versatilità | Più costoso, richiede ordinazione, costi elevati, requisiti di spazio |
| Side loader (Sidelifter) | Veloce, efficiente, sicuro | Disponibilità limitata, prezzo di acquisto elevato, personale specializzato |
| Reach stacker | Adatto per terminal, elevata produttività | Costi operativi elevati, attrezzature ingombranti |
| Carrello elevatore | Più economico per container più leggeri | Richiede modelli speciali, rischio di danno al container |
Metodi improvvisati e a basso costo
- Leve, tronchi, rulli, verricelli: Altamente rischioso, nessuna certificazione, instabilità, rischio di lesioni e danno al container/carico.
- Tempo e sforzo fisico: ConFoot può essere utilizzato in sicurezza da una sola persona in 10 minuti.
ConFoot: Soluzione certificata, testata e sicura per tutte le applicazioni comuni.
Vantaggi principali: Perché scegliere le gambe ConFoot?
- Risparmio di costi: Eliminazione delle gru, riduzione delle spese operative, ridotto usura delle attrezzature.
- Risparmio di tempo: Impilamento/caricamento del container in 5–10 minuti, senza attesa di personale specializzato.
- Massima flessibilità: Possibilità di impilare container su qualsiasi superficie compatta, anche in località remote.
- Sicurezza migliorata: Movimentazione senza lavoro in altezza, fissaggio robusto e test secondo EN 283.
- Protezione del carico: Container su gambe = protezione dall’umidità, parassiti, allagamenti, possibilità di ventilazione.
- Lunga durata di servizio: Materiali ad alta resistenza, costruzione robusta, trattamento anticorrosione, durata di servizio 10+ anni.
Casi d’uso pratici
- Logistica e trasporto: Operazioni “drop & hook”, utilizzo efficiente della flotta.
- Costruzione: Magazzini temporanei, spogliatoi, uffici, officine senza requisiti di fondazione.
- Agricoltura: Stoccaggio stagionale di raccolti, mangimi e attrezzature.
- Operazioni militari e umanitarie: Rapido insediamento di basi, ospedali, magazzini in campo.
- Gestione di eventi: Festival, eventi sportivi, stand temporanei, strutture di stoccaggio.
- Retail e distribuzione: Consegna del container direttamente sulla rampa – scarico accelerato.
Sicurezza, manutenzione e durata di servizio
Principi di sicurezza
- Superficie ferma e livellata: Non utilizzare su terreno morbido/irregolare.
- Ispezione regolare: Controllare le condizioni delle gambe, i perni e le serrature prima di ogni utilizzo.
- Caricamento equilibrato: Distribuzione uniforme del peso all’interno del container.
- Condizioni di vento: Non utilizzare con venti superiori a 22,5 m/s (circa 80 km/h).
- Zona di sicurezza: Esclusione di persone non autorizzate nell’area circostante.
Manutenzione
- Pulizia: Rimuovere sporco, sale, fango.
- Lubrificazione: Lubrificare tutte le parti mobili almeno una volta all’anno con grasso appropriato.
- Stoccaggio: In condizioni asciutte, lontano da sostanze chimiche aggressive e dall’esposizione alle intemperie.
Durata di servizio
- Più di 10 anni con rispetto della manutenzione e dei principi di sicurezza, pieno ritorno sull’investimento.
Documentazione tecnica
La documentazione tecnica è disponibile in formato PDF, inclusi diagrammi, certificati, manuali e disegni.
Termini correlati
- Container ISO: Container di spedizione standardizzato secondo ISO 668.
- Corner casting: Parte in acciaio rinforzato secondo ISO 1161, fondamentale per la movimentazione e l’impilamento.
- Twist-lock: Meccanismo di bloccaggio per il fissaggio del container allo chassis.
- Sospensione pneumatica: Consente il cambio dell’altezza dello chassis del veicolo.
- Disaccoppiamento della consegna e dello scarico: Separazione del trasporto e dello scarico, aumenta l’efficienza logistica.
- Marchio CE: Dichiarazione di conformità agli standard europei.
- EN 283: Standard per il test statico e dinamico di sovrastrutture intercambiabili.
