U Handle Holder – držák kliky dveří

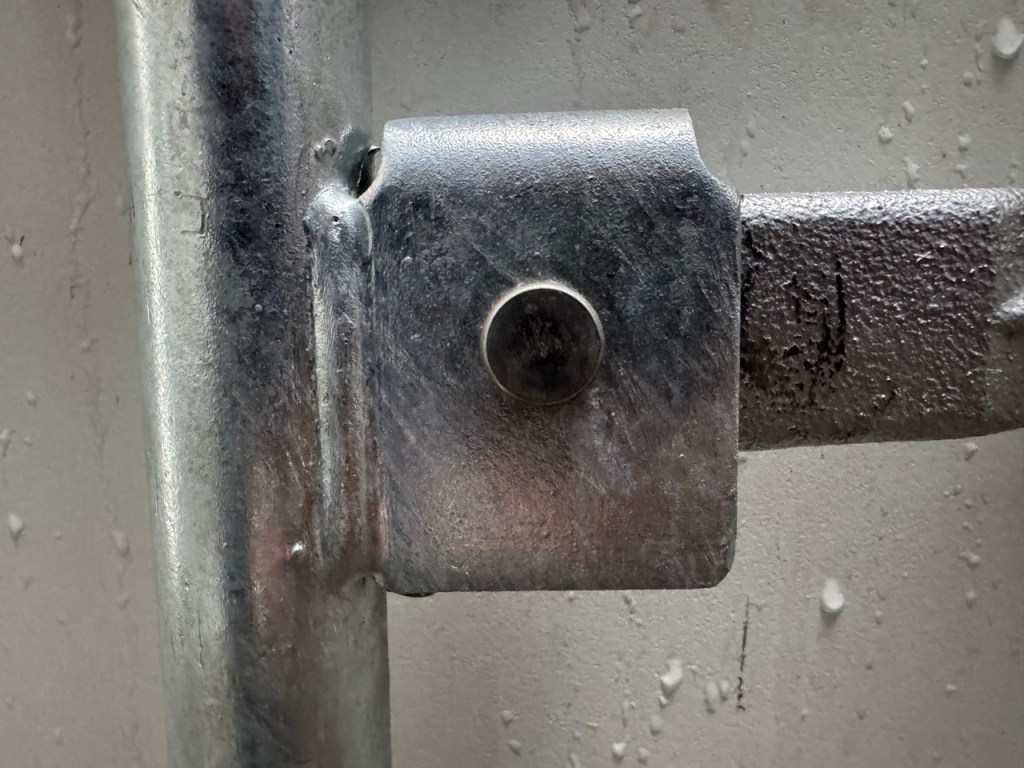

Držák kliky dveří (anglicky U Handle Holder, odborně také Door Handle Retainer nebo Retainer Catch) je nenápadný, ale zásadní díl vnějšího mechanismu dveří přepravního kontejneru. Jeho klíčovou funkcí je bezpečně zafixovat kliku ovládající uzamykací tyče (vertikální tyče) v zavřené a uzamčené poloze. Tento jednoduchý ocelový držák ve tvaru písmene U zabraňuje samovolnému pohybu dlouhých klik během přepravy, čímž zajišťuje, že zámkový mechanismus zůstává plně sepnutý a dveře kontejneru hermeticky uzavřené.

Katalogové číslo: HZ000254 a HZ013133

Význam v systému zabezpečení

Držák kliky je integrální součást zamykacího systému dveří. Obvykle je napevno přivařen k vlnitému ocelovému plechu dveřního křídla. Během manipulace s dveřmi je nasazení kliky do držáku posledním krokem, který zajišťuje bezpečnou přepravu nebo skladování kontejneru. Výraz přepravní kontejner je v češtině synonymem pro lodní kontejner, což podtrhuje celosvětově standardizovaný charakter těchto konstrukcí.

Bez držáku by v důsledku vibrací a pohybů při přepravě (po moři, železnici, silnici) mohla klika vypadnout z aretace a dojít k uvolnění nebo selhání dveří – s potenciálně katastrofálními následky pro náklad.

Podrobná anatomie a funkce držáku kliky dveří

Umístění a montáž v systému dveří

Držák kliky je přesně situován na přední straně každého dveřního křídla, a to v pozici, kam klika zapadá při plném uzamčení tyčí. U běžného ISO kontejneru se čtyřmi vertikálními uzamykacími tyčemi najdete čtyři držáky klik – dva na každých dveřích. Umístění je navrženo tak, aby byla klika pohodlně dosažitelná i ze země a přitom nijak nesnižovala pevnost dveří.

Technické schéma dveřního mechanismu kontejneru

Komponenta	Funkce	Materiál / Povrchová úprava	Normy / Standardy
Uzamykací tyče	Fixují dveře v rámu, zajistí hermetické uzavření	Ocel (galvanizace, nátěr)	ISO 1161, ISO 1496
Klika (handle)	Umožňuje páku a otáčení tyčí	Ocel, Corten, nerez	ISO, EN normy
Držák kliky (U Holder)	Zajišťuje kliku ve fixní pozici	Svařenec z oceli, Corten	ISO, EN normy
Zajišťovací oko/tab	Další jištění proti samovolnému otevření	Ocel, nerez	–
Těsnění dveří	Zabraňuje vnikání vody/prachu	Pryž EPDM	ISO 1496, EN 283

Konstrukce, materiály a odolnost

Tvar U je zvolen pro co nejsnazší zapadnutí kliky a zároveň maximální odolnost vůči mechanickému namáhání. Držáky jsou téměř výhradně vyráběny ze stejného materiálu jako rám a dveřní panely – tedy z vysoce pevné, korozivzdorné oceli Corten nebo nerezové oceli (zejména u chladírenských kontejnerů).

Vlastnosti materiálů:

Corten: Samotný povrch přirozeně pasivuje a chrání před korozí, ideální do mořského prostředí.
Nerezová ocel: Používána hlavně u reeferů, má zvýšenou odolnost proti mořské vodě a chemikáliím.
Galvanizace: Některé držáky jsou zinkovány pro další úroveň ochrany.

Robustnost je klíčová – držák musí odolat:

Extrémním teplotám (-40 až +70 °C)
Vlhkosti, solné atmosféře, UV záření
Opakovaným nárazům a vibracím

Bezpečnostní prvky:

Mnoho držáků je vybaveno otáčecím jazýčkem (Retainer Catch), který se po zasunutí kliky otočí přes její horní stranu – čímž znemožní samovolné uvolnění kliky i při silném otřesu. Zde je možné navíc aplikovat plombu nebo visací zámek přímo skrz otvor v jazýčku a klice.

Mechanická funkce v sekvenci zamykání

Proces uzamykání dveří kontejneru vrcholí právě aretací kliky v držáku. Správná sekvence je následující:

Zavření dveří – nejprve levé, pak pravé křídlo, těsnění se přitlačí k rámu.
Otočení uzamykacích tyčí – klikou se otáčí tyče, čímž se horní a dolní vačky zasunou do zámků (keeperů) v rámu.
Zajištění pákou – klika je páka s velkou silou, která umožní překonat odpor těsnění i případné deformace.
Nasazení do držáku – klika se sklopí do držáku a aretuje.
Překlopení jazýčku/retaineru – jazýček se otočí přes kliku, případně uzamkne zámkem nebo plombou.

Důsledkem je, že celý zámkový systém je pod trvalým napětím a nemůže se samovolně uvolnit.

Držák kliky v souvislosti s celým dveřním systémem

Držák kliky je pouze jeden z mnoha dílů komplexního dveřního systému kontejneru. Jeho význam nejlépe vynikne při pochopení návaznosti na ostatní komponenty:

Dveřní panely: Dvě velká, vlnitá ocelová křídla, na která jsou držáky klik a ostatní mechanismy pevně přivařeny.
Uzamykací tyče (lock rods): Vertikální ocelové tyče, které procházejí celou výškou dveří a zajišťují je v rámu.
Klika (handle): Svařenec ve tvaru páky, umožňuje otočení tyče a generuje potřebnou sílu.
Vačky a zámky (cams & keepers): Ocelové výstupky na tyči (vačky) a robustní oka v rámu (keepers), do kterých zapadnou a brání otevření.
Těsnění dveří (gasket): Odolná pryžová manžeta po obvodu dveří, zajišťuje vodotěsnost.
Panty: Robustní závěsy, umožňující otevření dveří až o 270°, případná koroze či deformace způsobí problémy při zavírání.
Rám kontejneru: Nosná kostra kontejneru (horní/dolní lišty, rohové sloupky), ke které se všechny dveřní prvky připevňují.

Držák kliky je tím posledním článkem, který převádí sílu pracovníka do bezpečného uzamčení celé sestavy.

Typy, varianty a průmyslové standardy

Běžné typy držáků

Standardní držák kliky: Svařený z pásové oceli, s otočným jazýčkem, běžný u suchých kontejnerů.
Držák pro reefer kontejnery: Zpravidla z nerezové oceli, masivnější konstrukce kvůli silnějšímu těsnění a vyšší potřebné síle při zamykání.
Držák pro speciální kontejnery: U otevřených nebo rámových kontejnerů je držák použit pouze pokud mají dveře.

Počet držáků na kontejner

Standard ISO 20’ a 40’ kontejner: 4 držáky (2 na každém křídle).
Starší či atypické kontejnery: Výjimečně pouze 3 držáky.

Průmyslové normy

ISO 1161, ISO 1496: Specifikují rozměry, pevnost a umístění všech dveřních prvků.
EN 283: Zkušební normy pro kontejnery v Evropě.
Certifikace CSC (Container Safety Convention): Podmínkou pro přepravu na moři.

Nové trendy a technologie

Povrchové úpravy s vyšší antikorozní ochranou (např. kataforéza)
Moderní bezpečnostní prvky (RFID plomby, elektronické zámky)
Optimalizace pro snazší/rychlejší servis a výměnu (modulární držáky)

Nejčastější poruchy, údržba a opravy držáku kliky

Typické závady

Koroze a zadření: Nejčastější je zarezlý nebo zatuhlý jazýček (retainer), zejména v mořském prostředí.
Deformace: Průmyslové nehody, nárazy od techniky či jiné kontejnery mohou držák ohnout nebo ulomit.
Vyvrtané nebo unavené svary: Po tisících manipulací může svár povolit, držák se viklá či zcela upadne.
Špatné vyrovnání: Deformace dveří či rámu znemožní správné usazení kliky do držáku.

Doporučený servis a údržba

Pravidelná vizuální kontrola – hledat známky rzi, prasklin, ohybů.
Mazání – kloubky jazýčku ošetřit kvalitní vazelínou, ideálně lodní kvality (marine grease).
Čištění – odstraňovat bláto, led a jiné nečistoty, které brání správnému usazení kliky.

Opravy a výměny

Pokud je držák poškozen, je nutná okamžitá výměna:

Odbruste starý držák (úhlová bruska).
Povrch dveří pečlivě očistěte od rzi a staré barvy.
Přiložte nový držák přesně do polohy původního, zkontrolujte funkci kliky v zavřené poloze.
Pevně přivařte (ideálně 3-4 svary po obvodu).
Ošetřete základovou a finální barvou proti korozi.

Důležité: Nikdy nepřepravujte kontejner s poškozeným nebo chybějícím držákem! Ohrožujete bezpečnost nákladu, těsnost dveří i životnost kontejneru.

Slovníček souvisejících pojmů

Termín	Význam
Spodní podélník	Hlavní nosník rámu v dolní části bočnice
Rám kontejneru	Ocelová kostra tvořící nosnou strukturu celého kontejneru
Klika (handle)	Páka na otočení uzamykací tyče
Zamykací systém	Kompletní soustava všech dílů pro bezpečné uzamčení dveří
Dveřní díly	Všechny jednotlivé komponenty dveří kontejneru
Rohové kování	Masivní bloky na rozích pro manipulaci a stohování
Těsnění dveří	Pryžové těsnění po obvodu dveří
Uzamykací tyče	Vertikální tyče fixující dveře v rámu
Přepravní kontejner	Standardizovaný ocelový box pro přepravu a skladování
Reefer kontejner	Izolovaný a často chlazený kontejner pro potraviny a citlivé zboží
Horní podélník	Hlavní nosník rámu v horní části bočnice

Nejčastější dotazy (FAQ)

K čemu slouží držák kliky dveří u kontejneru?
Zajišťuje kliku v zamčené poloze – zabraňuje jejímu pohybu, a tím i samovolnému otevření dveří při přepravě.

Jsou držáky klik univerzální pro všechny kontejnery?
Základní princip je stejný, ale liší se materiálem (nerez/ocel), rozměry a typem (s jazýčkem nebo bez), podle typu kontejneru.

Co dělat, když je držák kliky zarezlý?
Použijte penetrační olej a zkoušejte pohybovat jazýčkem. Pokud je zcela zadřený, je nutné ho odborně vyměnit.

Kolik držáků je na standardním kontejneru?
Většina moderních ISO kontejnerů má čtyři držáky (dva na každých dveřích).

Je bezpečné používat kontejner s poškozeným držákem kliky?
Ne, vždy opravte držák před nakládkou a přepravou. Poškozený díl znamená riziko pro těsnost i bezpečnost.
