Synonymum pro čtyřtyčové otevírání lodního kontejneru

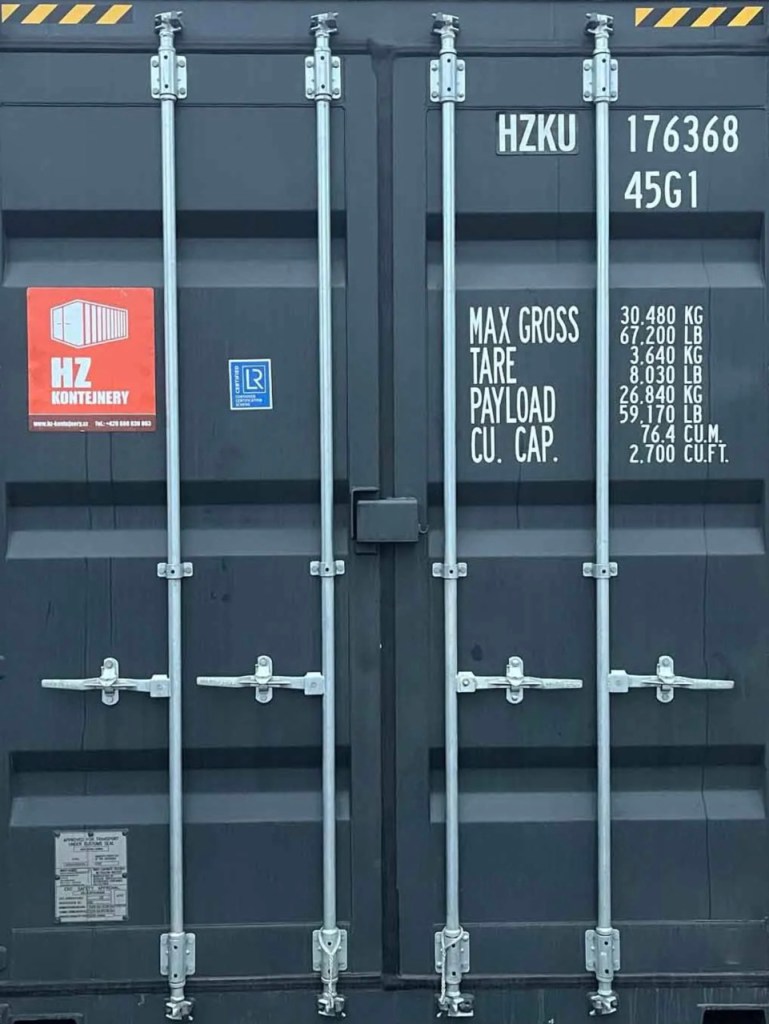

Čtyřtyčové otevírání je standardní dveřní systém lodních kontejnerů, který slouží k bezpečnému, vodotěsnému a prachotěsnému uzavření nákladového prostoru. Tento mechanismus je navržen tak, aby odolal extrémním podmínkám na moři a umožnil bezpečné stohování kontejnerů. Konstrukci tvoří čtyři masivní vertikální ocelové uzamykací tyče – dvě na každém křídle dvoukřídlých dveří. Tyto tyče pevně zajišťují dveře k rámu kontejneru v horní i dolní části, čímž zaručují strukturální pevnost a bezpečnost nákladu.
Standardizace čtyřtyčového systému je dána mezinárodními normami ISO 668 a ISO 1496. Systém je navržen pro opakované použití, vysokou zatížitelnost a snadnou údržbu. Díky tomu je čtyřtyčové otevírání jediným mechanismem schváleným pro přepravu zboží po moři, na železnici i kamionovou dopravou.
Synonyma a související terminologie
Přímé jednoslovné synonymum neexistuje, běžně se však používají tyto výrazy:
| Synonymum / Termín | Význam / Kontext použití |
|---|---|
| Standardní otevírání kontejnerových dveří | Běžné dveře ISO kontejneru s čtyřmi tyčemi |
| Čtyřtyčový uzamykací mechanismus | Technicky přesný popis systému |
| Systém se čtyřmi uzamykacími tyčemi (Four Locking Bars System) | Překlad a výraz běžný v mezinárodním obchodě |
| Tradiční dveřní systém kontejneru | Odlišení od alternativních mechanizmů (např. třítyčový, EASY OPEN) |
| Čtyřklikové otevírání (Four-Handle Opening) | Každá tyč má svou kliku, čili čtyři kliky celkem |
V praxi je nejdůležitější rozpoznat, že jde o standardní dveřní systém s čtyřmi zamykacími body, což je určující pro bezpečnost, certifikaci a možnosti přepravy kontejneru.
Podrobná anatomie čtyřtyčového systému: Klíčové části dveří kontejneru
Uzamykací tyče (Locking Bars / Locking Rods)
- Vyrobeny z masivní oceli, běžně s průměrem vnitřní části 24–25 mm a vnější části 32 mm (viz zdroj HZ Containers).
- Povrchově upraveny galvanizací nebo speciální antikorozní vrstvou pro vysokou odolnost.
- Otáčením tyčí dochází k zamykání/odemykání vaček v držácích.
- Délka odpovídá výšce kontejneru (standardně 2260 mm – 2590 mm).
Klika dveří (Shipping Container Door Handle)
- Slouží jako páka pro otáčení uzamykací tyče.
- Robustní konstrukce, navržená pro vysoké zatížení a dlouhou životnost.
- Opatřena pojistkou (retainer), která brání samovolnému otevření.
- Podrobný popis a fotografie kliky zde.
Vačky a držáky vaček (Cams and Cam Keepers)
- Vačky (cams) jsou ocelové segmenty na koncích tyčí, zajišťující mechanické uzamčení dveří.
- Držáky vaček (cam keepers) jsou pevně přivařené k hornímu rámu a spodnímu prahu dveří.
- Při otočení klikou vačky zapadnou do držáků a silně přitáhnou dveře ke gumovému těsnění.
Vedení a držáky uzamykacích tyčí (Locking Bar Guides and Brackets)
- Ocelové úchyty (brackets) a vodicí pouzdra (bushes) stabilizují tyč a umožňují její hladké otáčení.
- Tato ložisková pouzdra (např. Split Large Bush) jsou vyměnitelná a prodlužují životnost mechanismu (viz náhradní díly zde).
Těsnění dveří (Door Gaskets)
- Masivní gumové těsnění po celém obvodu dveří zajišťuje vodotěsnost a prachotěsnost.
- Odolné proti UV záření a chemikáliím.
- Pravidelná kontrola těsnosti je nezbytná pro prevenci zatékání.
Dveřní panely (Door Panels)
- Vyrobeny z vlnitého plechu Corten (kategorie S355J2W+N), což zajišťuje vysokou pevnost, tuhost a odolnost proti korozi.
- Panely jsou navržené pro dlouhou životnost a minimální údržbu.
Závěsy (Hinges)
- Každé křídlo má čtyři robustní závěsy, které umožňují otevření až o 270°.
- Konstrukce zajišťuje snadné nasazení a vysazení dveří v případě potřeby oprav.
Lockbox (Bezpečnostní schránka na zámek)
- Ocelová schránka chránící visací zámek před přestřižením a odvrtáním.
- Zvyšuje bezpečnost, zejména při statickém skladování.
Jak funguje otevírání a zavírání kontejneru
Postup otevření kontejnerových dveří
- Odstraňte všechny visací zámky včetně zámku v lockboxu.
- Uvolněte pojistky na klikách.
- Otevřete pravé křídlo dveří (při pohledu zvenčí).
- Uchopte kliky, zatáhněte od dveří a otočte proti směru hodinových ručiček.
- Ujistěte se, že vačky jsou zcela vytažené z držáků.
- Otevřete pravé křídlo dveří, poté opakujte pro levé křídlo.
Postup zavření kontejnerových dveří
- Zavřete levé křídlo dveří a zatlačte ho k rámu.
- Otočte kliky po směru hodinových ručiček, dokud vačky nezapadnou do držáků.
- Zavřete pravé křídlo, překryjte levé.
- Otočte kliky a zajistěte pojistkami.
- Uzamkněte visacími zámky.
TIP: Pokud dveře nejdou otevřít, zkontrolujte, zda není kontejner zkroucený (stojí na nerovném povrchu). Pomůže podložit rohy nebo použít penetrační olej na mechanismus.
Srovnání: Čtyřtyčový vs. Alternativní systémy
| Systém | Výhody | Nevýhody |
|---|---|---|
| Čtyřtyčový (standard) | Maximální pevnost, bezpečnost, certifikace, vhodný pro přepravu | Vyšší fyzická náročnost, pomalejší manipulace |
| EASY OPEN (třítyčový, jedno-tyčový) | Snadné a rychlé otevírání, nižší síla, skladování | Nižší bezpečnost, nevhodné pro přepravu, bez CSC certifikátu |
EASY OPEN systémy se doporučují pouze pro skladové a statické aplikace – např. u skladových kontejnerů, mobilních kanceláří, pop-up obchodů či domácích projektů, kde je prioritou komfort a častý přístup.
Údržba a běžné problémy
- Mazání: Pravidelně aplikujte kvalitní mazivo na závěsy, vačky, klouby a ložisková pouzdra.
- Kontrola těsnění: Pravidelně čistěte a kontrolujte těsnění, včas vyměňujte poškozené segmenty.
- Poloha kontejneru: Dbejte na umístění na rovném povrchu, zabráníte tak zkroucení rámu a zaseknutí dveří.
- Koroze: Ošetřujte všechny ocelové části antikorozními přípravky. V případě silné koroze použijte penetraci a obnovte povrchovou úpravu.
- Opravy: Výměna jednotlivých dílů (kliky, ložiska, vačky, těsnění) je možná díky dostupnosti náhradních dílů (viz přehled dílů HZ Containers).
Bezpečnost a normy
- ISO normy: Dveře a všechny součásti musí odpovídat ISO normám pro přepravu (ISO 668, ISO 1496).
- CSC certifikace: Čtyřtyčový mechanismus je nezbytný pro platnost CSC plaket pro mezinárodní přepravu.
- Zámky a lockbox: Pro zvýšení bezpečnosti používejte certifikované visací zámky a lockboxy.
Často kladené otázky (FAQ)
1. Proč jsou dveře kontejneru tak robustní?
Kvůli potřebě chránit náklad před vlhkostí, prachem, vandalismem a zajistit stohovatelnost až 9 kontejnerů na sebe při plném zatížení.
2. Může čtyřtyčový systém nahradit jednodušším?
Ano, ale kontejner ztratí možnost námořní přepravy a certifikaci.
3. Jak poznám, že dveře jsou správně zavřené?
Všechny kliky jsou v zajištěné poloze, vačky pevně zapadnou do držáků, těsnění je stlačené kolem celého obvodu.
4. Co dělat při zaseknutí dveří?
Zkontrolujte rovinu podkladu, použijte penetrační olej, v případě potřeby opravte nebo vyměňte poškozené díly.
5. Jaká je životnost dveřního mechanismu?
Při pravidelné údržbě a správné manipulaci desítky let, v závislosti na intenzitě použití a klimatických podmínkách.
Čtyřtyčové otevírání je základ robustní bezpečnosti a funkčnosti lodních kontejnerů. Jeho popis jako „standardní uzamykací mechanismus se čtyřmi tyčemi“ je všeobecně srozumitelný v logistice i mezi zákazníky. Pro skladovací nebo speciální aplikace lze využít alternativní systémy s vyšším uživatelským komfortem, avšak za cenu snížení strukturální pevnosti a ztráty přepravní certifikace.
