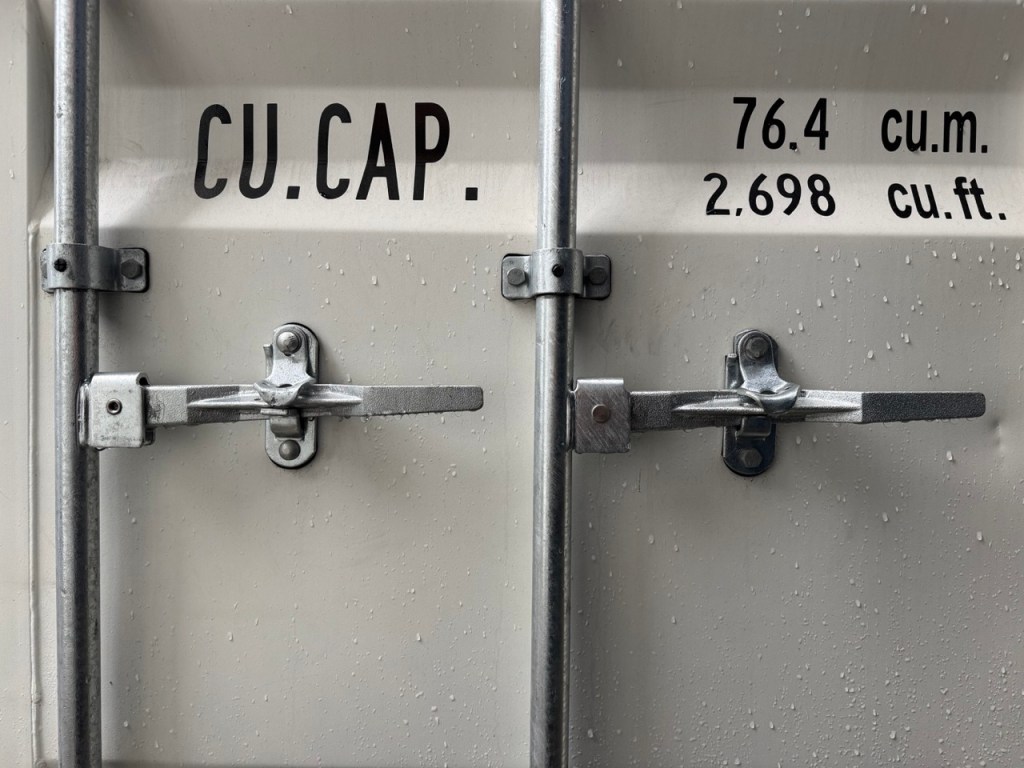

Door Handle – dveřní klika lodního kontejneru

Klika dveří přepravního kontejneru je základní a klíčový komponent bezpečnostního a uzamykacího mechanismu kontejnerových dveří – ať už se jedná o standardizovaný ISO přepravní kontejner, skladový kontejner, nebo specializované kontejnerové buňky. Mnohem robustnější než běžná domácí klika, je navržena pro extrémní zatížení, dlouhou životnost, odolnost vůči mořské vodě, mechanickému namáhání, vandalismu i extrémním klimatickým podmínkám.

Katalogové číslo: HZ000252 a HZ000253

Hlavní účel kliky:

• Ovládání vertikálních uzamykacích tyčí (lock bars): Klika umožňuje uživateli vyvinout potřebnou pákovou sílu k otáčení uzamykacích tyčí, které zajišťují pevné a bezpečné uzavření těžkých dveří kontejneru.
• Zajištění hermetického uzavření: Správně uzavřená klika pomáhá stlačit těsnění dveří, čímž chrání obsah kontejneru před vlhkostí, prachem a nečistotami během přepravy nebo skladování.
• Bezpečnostní funkce: Součástí systému je možnost uzamčení kliky, často v kombinaci s visacím zámkem nebo integrovaným kontejnerovým zámkem (lock box).

Klika je tedy nejen „madlem“ – jde o důmyslný strojírenský díl, jehož správná funkce je zásadní pro bezpečnost i životnost kontejneru.

Konstrukce a princip fungování klikového systému dveří

Aby bylo možné pochopit význam a složitost kontejnerové kliky, je nutné porozumět celému systému uzamykání dveří kontejneru. Ten je příkladem jednoduchého, ale extrémně účinného inženýrského řešení.

Anatomie uzamykacího systému

Každé dveře ISO kontejneru (20′ nebo 40′ standard) jsou vybaveny:

Typické rozložení:

• Každá z obou dveří má dvě uzamykací tyče (celkem 4 kliky na kontejner).
• Kliky jsou spojeny s uzamykacími tyčemi pomocí nýtů a pákových čepů.

Princip činnosti

Uzavření:

1. Dveře se přitlačí k rámu kontejneru.
2. Kliky se otáčí směrem dolů (typicky o 90°), čímž se tyč otáčí a vačky zapadnou do držáků.
3. Při otáčení kliky dojde zároveň ke stlačení těsnění dveří – vzniká hermetický uzávěr.
4. Kliky se zajistí v retenci (úchytu) a případně uzamknou.

Otevření:

1. Uvolní se zajišťovací úchyt kliky.
2. Kliky se vytáčí nahoru, čímž se otáčí tyče, vačky vyjíždějí z držáků.
3. Po uvolnění obou tyčí lze dveře otevřít.

Fyzikální princip

Celý mechanismus využívá pákového efektu – díky délce kliky lze vyvinout značnou sílu i při minimálním úsilí uživatele. To je nezbytné zejména u starších kontejnerů, kde může být větší odpor kvůli korozi nebo ztuhlému těsnění.

Typy klik dveří kontejneru

V praxi se setkáte s několika základními konstrukčními typy klik, které se liší technologií výroby, použitím a ergonomií:

Standardní kliky

Kované kliky

• Výroba: Kování za tepla, což zajišťuje maximální pevnost a odolnost vůči únavě materiálu.
• Vlastnosti: Mírně zakulacený průřez, vysoká hmotnost, odolnost proti ohnutí a deformaci.
• Použití: Většina ISO kontejnerů určených pro mezinárodní přepravu, vysoké bezpečnostní požadavky.

Lisované kliky

• Výroba: Lisováním z ocelového plechu.
• Vlastnosti: Nižší cena, menší tloušťka, nižší hmotnost, ale i menší odolnost (náchylnější k deformacím).
• Použití: Skladové, stavební kontejnery, méně náročné aplikace.

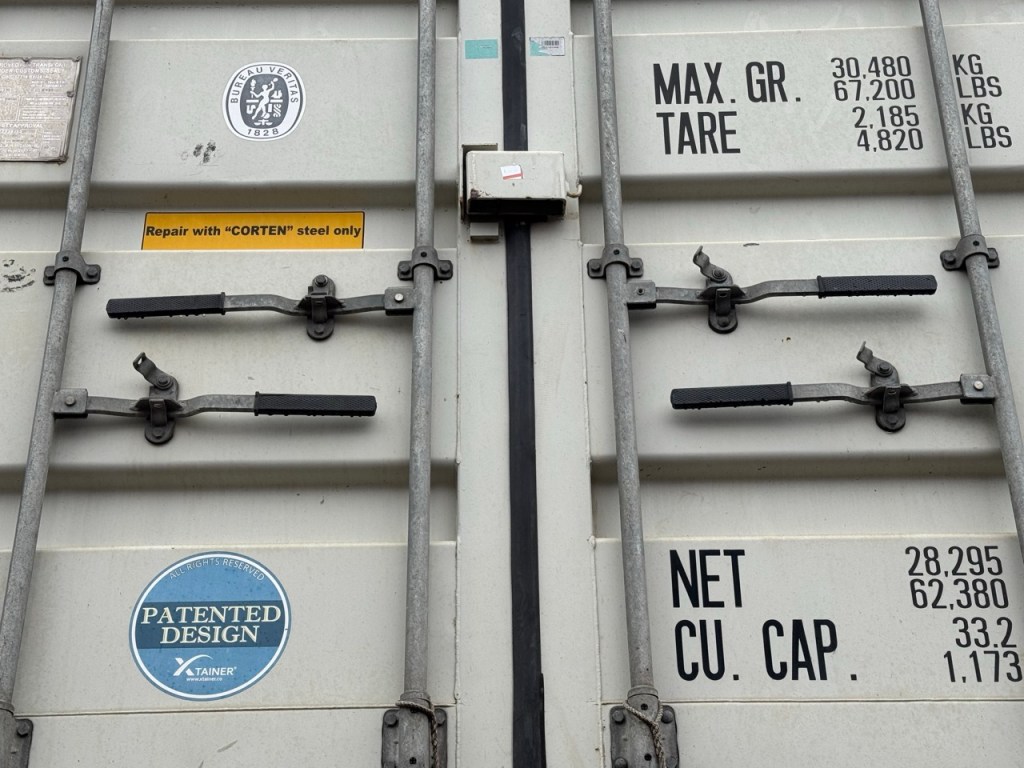

Ergonomické/Easy Open kliky

• Konstrukce: Dlouhá páka, často v kombinaci s gumovým úchytem pro lepší ergonomii.
• Zlepšení: Umožňují snadnější otevření dveří, vhodné pro časté každodenní používání (např. skladové kontejnery, samoobslužné sklady).
• Další prvky: Zesílené ložiskové uložení, maznice na čepech, některé s možností rychlého zajištění kliky.
• Výhoda: Zásadně snižují fyzickou námahu, vhodné i pro ženy a seniory v běžné obsluze.

Klíčové součásti systému kliky a jejich význam

Důležitá je precizní výroba a montáž všech součástí – špatně nýtovaná nebo zkorodovaná klika je nejčastější příčinou problémů s otvíráním kontejneru.

Technické parametry a rozměry

Technický standard ISO 1496 a 668 definuje základní rozměry kontejnerových dveří, včetně systému klik:

• Výška kliky/tyče: Obvykle přes 1800 mm (dveře mají výšku cca 2,2 m)
• Délka páky kliky: 300–500 mm (čím delší páka, tím větší pákový efekt)
• Průměr kliky: 25–32 mm (pro pevný úchop i v rukavicích)
• Materiál: Vysokopevnostní konstrukční ocel s antikorozní povrchovou úpravou (žárový zinek, práškový lak)
• Těsnění: EPDM guma s vysokou odolností proti stárnutí a UV záření

Nejčastější problémy a jejich řešení

Proč je kontejnerová klika/dveře často těžké otevřít?

• Koroze a rez: Nejčastější příčina, zvláště u starších kontejnerů. Koroze vzniká hlavně na čepech, vačkách, klikách a pantech.
• Deformace rámu: Pokud kontejner stojí na nerovném podkladu, rám se zdeformuje (tzv. „racking“), což způsobuje křížení dveří a váznutí vaček v keerech.
• Zamrzání: V zimě může vlhkost v těsnění zamrznout – dveře „přimrznou“.
• Poškozené těsnění: Ztvrdlé nebo roztržené těsnění brání správnému dovření dveří.
• Vnitřní tlak: Posunutý náklad uvnitř kontejneru může tlačit na dveře zevnitř.
• Fyzické poškození: Ohyb kliky, vytržený nýt, deformace dveří po nárazu.

Řešení:

• Pravidelné mazání kliky, pantů a vaček (vazelína, sprej WD-40, grafitové mazivo)
• Pravidelné čištění (odstranění nečistot, nánosů ledu, soli)
• Oprava nebo výměna poškozených klik, úchytů, těsnění nebo celých dveří
• Kontrola a případná nivelace podkladu pod kontejnerem

Údržba, opravy a bezpečnostní doporučení

Doporučení pro údržbu

• Mazání: 2–3× ročně pro běžné použití, častěji v náročných podmínkách (přístavy, zimní provoz).
• Inspekce: Pravidelná vizuální kontrola kliky, nýtů, čepů, těsnění a pantu.
• Čištění: Po každé větší manipulaci, zejména v prašném nebo zasoleném prostředí.
• Oprava: Ohnuté kliky lze narovnat, prasklé nebo uvolněné nahradit novým dílem (montáž obvykle svařováním nebo nýtováním).

Bezpečnost při manipulaci

• Vždy používejte ochranné rukavice – klika může být zašpiněná, mastná nebo zkorodovaná.
• Nikdy nepoužívejte „násadu“ (tzv. cheater bar) – hrozí zlomení kliky nebo zranění.
• Při tuhém mechanismu nejprve zjistěte příčinu (nerovný podklad, led, rez).
• Dbejte na správné pořadí otevírání: vždy začínejte pravými dveřmi (u ISO kontejneru).
• Při výměně kliky vždy používejte originální díly nebo díly odpovídající ISO normě.

Moderní inovace a aplikace klik v kontejnerových úpravách

Přestavby a modifikace kontejnerů

• Zachování původních dveří: Při konverzích na kanceláře nebo sklady je často žádoucí zachovat originální dveře s klikovým mechanismem pro maximální bezpečnost a průmyslový vzhled.
• Výměna za easy open systém: Vhodné pro kontejnery s častým denním používáním (samoobslužné sklady, dílny).
• Doplňující zámky: Instalace „lock boxu“ nebo bezpečnostního krytu proti přeštípnutí visacího zámku.

Vývoj v oblasti ergonomie a bezpečnosti

• Maznice na čepech: Moderní kliky mají často integrované maznice pro snadné promazání.
• Povrchová úprava: Antikorozní povlaky (žárový zinek, práškový lak) prodlužují životnost.
• Ergonomické úchopy: Gumové rukojeti, protiskluzové povrchy.
• Bezpečnostní prvky: Možnost uzamčení ve více bodech, zesílené lock boxy, alarmy.

Nejčastější dotazy (FAQ)

1. Jaké jsou hlavní součásti uzamykacího mechanismu dveří kontejneru?
Klika, uzamykací tyč, vačka, držák vačky (keeper), těsnění dveří, úchyt kliky, nýt/čep, pant.

2. Proč se u kontejneru otevírá nejprve pravé dveře?
Pravé dveře překrývají těsnění levých dveří, proto je nutné je vždy otevřít jako první a zavřít jako poslední.

3. Co je easy open klika?
Ergonomicky tvarovaná, prodloužená klika pro snadné otevření a zavření dveří, často s gumovou rukojetí a maznicí.

4. Jak bezpečně otevřít zatuhlé dveře kontejneru?
Nejprve zkontrolujte rovinu podkladu, odstraňte nečistoty a led, promažte mechanismus, použijte správnou techniku. Nepoužívejte násilí – hrozí poškození nebo úraz.

5. Lze kliku vyměnit svépomocí?
Ano, při základní znalosti svařování/kovovýroby. Doporučuje se použití originálních dílů a dodržení postupu dle výrobce kontejneru.

Přehled vybraných technických parametrů kontejnerových dveří

Shrnutí

Klika dveří přepravního kontejneru představuje sofistikovaný mechanický prvek, kde se snoubí požadavky na bezpečnost, ergonomii a odolnost. Správně navržený a udržovaný klikový mechanismus zajišťuje dlouhou životnost kontejneru, ochranu přepravovaného nebo skladovaného zboží a bezpečnost obsluhy. Inovace v oblasti ergonomie, povrchových úprav i zabezpečení reflektují rostoucí požadavky na komfort, bezpečnost a všestrannost moderních kontejnerových řešení nejen v logistice, ale i ve stavebnictví a dalších odvětvích.
