Prahová lišta (Sill)

Přepravní kontejnery jsou základním pilířem mezinárodní logistiky a obchodu. Každý kontejner je propracovaný systém, jehož komponenty jsou navrženy pro maximální odolnost, životnost a bezpečnost při přepravě i skladování zboží po celém světě. Pro správné pochopení anatomie přepravního kontejneruje zásadní znát funkci a vlastnosti jednotlivých strukturálních dílů – mezi ty nejdůležitější patří prahová lišta (sill), která je klíčovou součástí základního rámu.

Prahové lišty jsou často opomíjeny, přestože jejich stav zásadně ovlivňuje nosnost, stabilitu a bezpečnost kontejneru. Tento článek poskytuje hluboký technický pohled na prahovou lištu, její konstrukci, materiály, normy, důležitost, inspekci i údržbu. Odborné informace vychází z mezinárodní normy ISO 1496-1, zkušeností z praxe a požadavků na bezpečnou certifikaci kontejnerů (CSC).

Co je Prahová Lišta (Sill) u Přepravního Kontejneru?

Prahová lišta je mohutný horizontální nosník, který tvoří spodní část čelního nebo zadního rámu kontejneru. Je důležitým strukturálním komponentem (structural component), který spojuje spodní části rohových sloupků, přenáší zatížení, podpírá podlahu, dveře i panely a umožňuje bezpečné stohování a manipulaci s kontejnery.

Existují dva základní typy prahových lišt:

Typ prahové lišty	Anglický název	Umístění	Specifika
Přední prahová lišta	Front Sill / End Rail	Na konci bez dveří (čelní)	Podpírá přední stěnový panel, podlahu

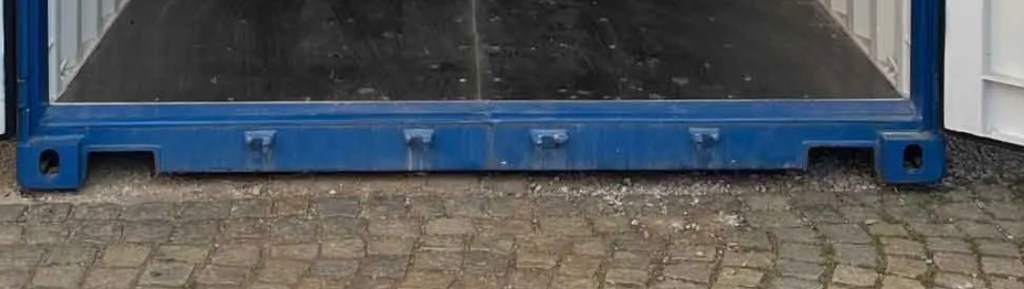

Dveřní prahová lišta	Door Sill / Rear Sill	U dveří (zadní část kontejneru)	Práh dveřního otvoru, kotvení zámků

Konstrukční profily: Prahové lišty bývají nejčastěji ohýbané do uzavřeného (box) nebo otevřeného (C) profilu pro maximální pevnost. Jejich masivnost je klíčová pro bezpečnost.

Normované rozměry: Podle ISO 1496-1:

Délky odpovídají šířce kontejneru (typicky 2 438 mm u 20′ a 40′ kontejnerů)
Výška profilu bývá 100–160 mm, tloušťka stěny 4–6 mm (závisí na výrobci a typu kontejneru)

Funkce a Význam Prahové Lišty

Prahová lišta plní několik zásadních funkcí:

1. Strukturální integrita a nosnost

Přenáší síly mezi spodními rohovými sloupky a podélníky, tvoří spodní rám (base structure).
Zajišťuje odolnost proti deformaci při stohování (kontejner unese až 8 plně naložených kontejnerů nad sebou!).
Je podrobována testům pevnosti dle ISO 1496-1 (statické a dynamické zkoušky rámu).

2. Podpora podlahy, stěn a dveří

Podpírá podlahu – podlahové panely jsou ukotveny právě na prahových lištách.
Základ pro čelní stěnu – přední lišta nese panel, zadní lišta tvoří práh dveřního otvoru.
Kotvení zámků – na zadní prahové liště jsou navařeny držáky vaček (cam keepers) pro zamykací mechanismus.

3. Odolnost proti opotřebení a vnějším vlivům

Zadní (dveřní) lišta je vystavena největšímu opotřebení – opakované přejezdy VZV, pády břemen, kontakt s vodou a solí.
Ochrana před vlhkostí – zvyšuje podlahu nad úroveň terénu, umožňuje odvodnění.

4. Bezpečnost a těsnost

Správná geometrie prahové lišty je nutná pro dokonalé zavírání a těsnění dveří. Jakékoli prohnutí může způsobit netěsnost a ohrozit náklad.

Konstrukce, Materiály a Výrobní Normy

Materiál: Ocel Corten (COR-TEN)

Corten ocel je atmosféricky odolná ocel s příměsemi (měď, chrom, nikl, fosfor), která vytváří ochrannou patinu a výrazně zpomaluje korozi.
Pevnost v tahu: typicky minimálně 355 MPa (u běžné Corten A/B).
Svařitelnost: umožňuje pevné a trvalé spojení s ostatními prvky.

Výrobní proces

Ohýbání a řezání: Plechy tl. 4–6 mm jsou ohýbány do profilu (C nebo box).
Svařování: Lišta je svařena s podélníky a rohovými sloupky, tvoří základní rámovou kostru.
Montáž doplňků: Na zadní liště jsou navařeny cam keepers, případně prahová deska (threshold plate) – ta je často zesílena (tl. až 10 mm).

Prvek	Materiál	Typický rozměr	Funkce
Prahová lišta	Corten A/B	100–160 mm	Nosník, spojení rámu
Prahová deska	Corten, případně ocel válcovaná za tepla	6–10 mm	Ochrana před opotřebením
Cam keepers	Corten	individuální	Kotvení zámků dveří

Soulad s normami

ISO 1496-1 stanovuje minimální mechanické vlastnosti, rozměry, požadavky na svařování, odolnost proti korozi, testování rámu a dveřních otvorů.
CSC certifikace (The International Convention for Safe Containers) je podmíněna neporušeností strukturálních dílů včetně prahových lišt.

Vztah k Ostatním Strukturálním Komponentům

Prahové lišty tvoří uzlový bod, který propojuje následující části:

Prvek	Popis	Vztah k prahové liště
Rohové sloupky	Vertikální nosníky	Svařeny s konci prahové lišty
Spodní podélníky	Dlouhé boční nosníky	Spojeny s prahovými lištami na čelních stranách
Příčné nosníky	Trámy pod podlahou	Prahové lišty tvoří krajní příčné nosníky
Podlaha	Překližka/bambus	Opřena a přišroubována na lišty
Panely (čelní, boční)	Ocelové desky	Čelní panel je navařen na přední lištu
Door header	Horní rám dveří	S dveřní lištou tvoří „rám“ otvoru

Typické Poškození, Inspekce a Údržba

Nejčastější typy poškození

Typ poškození	Pravděpodobnost	Příčina	Riziko
Koroze (rez)	vysoká	Vlhkost, posypová sůl, poškozený lak	Oslabení materiálu, ztráta pevnosti
Mechanické deformace	vysoká (zadní lišta)	Nárazy VZV, pády břemen, opotřebení	Dveře nelze zavřít, narušení těsnosti
Sváry/praskliny	střední	Únava materiálu, přetížení	Ztráta strukturální integrity, nutnost opravy

Kontrola a inspekce (podle Freight Container Guidance, ISO 1496-1)

Vizuální kontrola: Zaměřte se na rohy, svary, vnitřní a vnější pohled na lištu, těsnost spojů s podlahou a rohovými sloupky.
Poklepání kladivem: Odhalí ztenčená místa zasažená korozí.
Kontrola rovinnosti: Dveřní lišta musí být rovná, bez ohybů – dveře pak dobře těsní.
Kontrola navařených prvků: Cam keepers, threshold plate – nesmí být prasklé, vyviklané.

Opravy a údržba

Odstranění koroze: Obroušení, aplikace antikorozního nátěru.
Svařování: Praskliny nebo prorezlá místa je nutné odborně vyříznout a nahradit novým kusem Corten oceli, sváry musí provádět certifikovaný svářeč.
Doplňkové zesílení: U těžce namáhaných kontejnerů lze aplikovat zesilující plechy (doubling plates) v oblasti lišty.
Kontrola po opravě: Kontejner musí projít inspekcí a zkouškou těsnosti, aby mohl být opět certifikován pro přepravu (CSC).

Testování, Zatěžovací Zkoušky a Normy (dle ISO 1496-1)

Statické zkoušky rámu: Prahové lišty musí odolat zatížení simulujícímu stohování kontejnerů (až 192 000 kg na rohový sloupek).
Zkouška pevnosti dveřního otvoru: Dveřní rám (včetně prahové lišty) je vystaven tlaku na simulaci zavírání a otvírání při plném zatížení.
Test podlahy: Podlaha podepřená prahovými lištami musí unést bodové zatížení (například 5 460 kg/m délky podle ISO 1496-1).

Nejčastější Otázky z Praxe

Jak poznám, že je prahová lišta poškozená?

Dveře jdou ztuha zavírat/nelze je zavřít; lišta je prohnutá, promáčklá nebo má viditelnou rez; cam keepers jsou vyviklané.

Je možné prahovou lištu vyměnit?

Ano, ale jde o zásah do strukturální části rámu. Výměnu musí provádět odborník podle normy, jinak kontejner ztrácí CSC certifikaci.

Jaká je životnost prahové lišty?

Při správné údržbě a ochraně proti korozi vydrží desítky let. V místech s častým kontaktem s vodou a solí je nutná zvýšená pozornost.

Jak často kontrolovat?

Doporučeno min. 1× ročně, vždy před delší přepravou nebo stohováním, po manipulaci VZV, při podezření na poškození.

Praktické Tipy a Doporučení

Ošetřujte lišty antikorozním nátěrem, zejména poškozená místa ihned opravte.
Nepřetěžujte dveřní práh – používejte ochranné plechy, vybírejte kontejnery se zesílenou prahovou deskou.
Při podezření na promáčknutí či prasklinu ihned kontaktujte odborný servis.
Upravujete-li kontejner na obytný či skladový modul, posuďte stav prahových lišt a případně je zesilte.

Závěr

Prahová lišta je klíčový nosný díl, bez něhož by přepravní kontejner ztratil svou pevnost, bezpečnost i certifikaci. Její stav ovlivňuje nosnost, těsnost i životnost kontejneru a rozhoduje o tom, zda bude kontejner bezpečně použitelný v mezinárodní dopravě i dalších aplikacích.

Pravidelná kontrola, údržba a znalost konstrukce prahových lišt je nezbytná pro každého, kdo vlastní, provozuje nebo upravuje přepravní kontejnery.
