Podlahový rám (Bottom Rail a Cross Members)

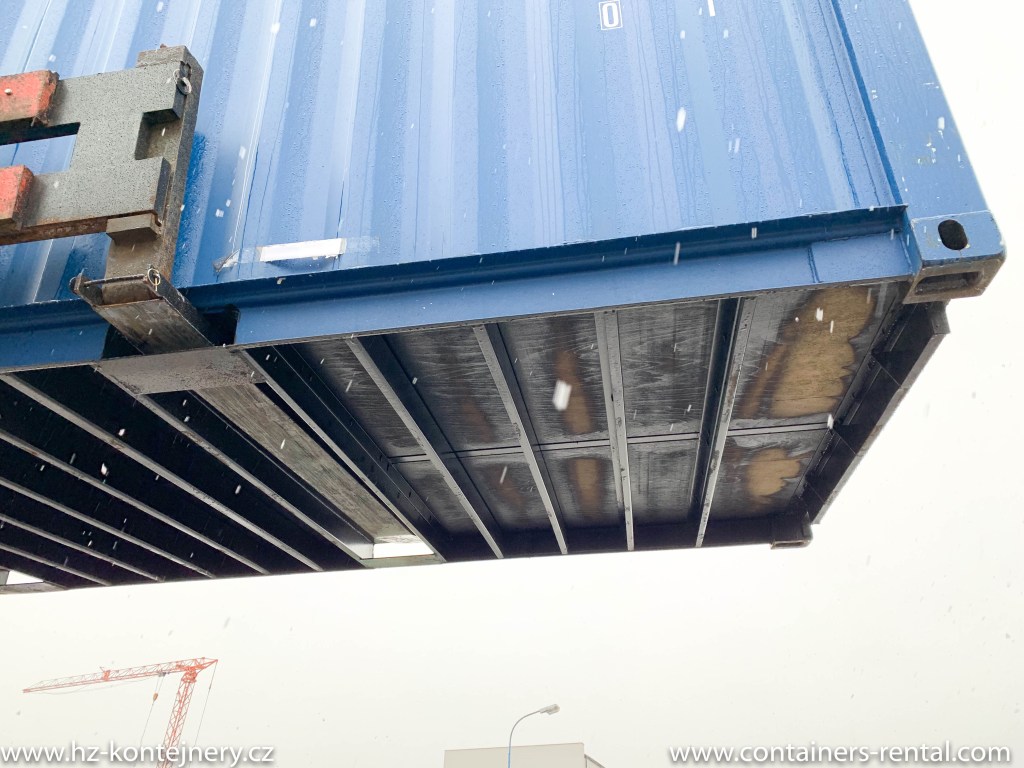

Podlahový rám přepravního kontejneru, často označovaný jako „understructure“ nebo „floor frame“, je základní strukturální komponent, který zásadně ovlivňuje pevnost, životnost a bezpečnost celé kontejnerové jednotky. Přestože je z velké části skryt pod podlahou, jeho správná konstrukce a stav rozhodují o tom, zda kontejner spolehlivě přepraví desítky tun nákladu přes kontinenty i oceány bez poškození. V tomto článku detailně rozebereme jednotlivé části podlahového rámu, jejich funkci, konstrukční provedení, normy a doporučení pro provoz i údržbu.

Hlavní definice a funkce podlahového rámu

Co je podlahový rám přepravního kontejneru?

Podlahový rám je svařená ocelová konstrukce tvořící základnu kontejneru, ke které jsou připevněny čtyři spodní rohové prvky (corner castings). Jeho hlavní role zahrnují:

  • Nosná funkce – nese a rozkládá celou hmotnost nákladu a podlahy.
  • Distribuce zátěže – přenáší síly vznikající během manipulace, přepravy a skladování do svislých rohových sloupků a následně do celé konstrukce kontejneru.
  • Strukturální tuhost – brání deformaci, prohýbání a kroucení podlahy a celé spodní části kontejneru.
  • Ochrana – chrání podlahu před vlhkostí, mechanickým poškozením a umožňuje cirkulaci vzduchu pod kontejnerem.

Klíčové normy a certifikace

Podlahové rámy musejí splňovat mezinárodní normy, zejména:

Všechny kontejnery jsou certifikovány nezávislou klasifikační společností (např. GL, BV, ABS, LR, RINA) a podléhají pravidelným inspekcím.

Detailní analýza komponent podlahového rámu

Podlahový rám se skládá zejména ze dvou typů profilů:

Spodní podélníky (Bottom Rails)

Popis a funkce

  • Dva hlavní ocelové profily probíhající po celé délce kontejneru po jeho krajích.
  • Zajišťují podélnou stabilitu konstrukce, přenášejí síly do rohových sloupků a corner castings.
  • Slouží jako základna pro přivaření příčných nosníků a vymezují šířku kontejneru.

Materiál, rozměry a profil

  • Materiál: Vysokopevnostní Corten ocel (COR-TEN A nebo B), která vytváří ochrannou vrstvu rzi a je extrémně odolná proti atmosférické korozi.
  • Standardní rozměr profilu: C-profil nebo box-profil, např. 100 × 100 × 15 mm (zdroj: CASSSC Structure Sheet), délka 6,058 mm u 20’ kontejneru.
  • Tloušťka stěny: Běžně 4–6 mm, dle typu a velikosti kontejneru.
  • Povrchová úprava: Antikorozní nátěr, často kombinace základního a vrchního nátěru podle ISO 12944.

Konstrukční detaily

  • Profily jsou přivařeny ke spodním rohovým odlitkům (corner castings) a rohovým sloupkům (corner posts).
  • Často obsahují otvory pro tzv. „forklift pockets“ (viz dále).

Příčné nosníky (Cross Members)

Popis a funkce

  • Ocelové profily probíhající napříč mezi spodními podélníky po celé šířce kontejneru.
  • Tvoří přímou oporu pro podlahu a rozkládají bodové zatížení (např. od kol vysokozdvižného vozíku).
  • Zajišťují příčnou tuhost rámu a zabraňují roztažení či smrštění podélníků.

Materiál, rozměry a rozteč

  • Materiál: Corten ocel stejných vlastností jako podélníky.
  • Rozměry profilu: Nejčastěji C- nebo I-profil s rozměry cca 80 × 45 × 4 mm (zdroj: CASSSC Sheet, technické listy Containi).
  • Rozteč (vzdálenost mezi nosníky): Standardně 300–400 mm, u heavy-duty kontejnerů i méně.
  • Tloušťka stěny: 3–5 mm, dle požadované nosnosti.

Upevnění a konstrukce

  • Přivařeny k vnitřním plochám spodních podélníků.
  • V místech „forklift pockets“ jsou některé nosníky vynechány či zesíleny.
  • Konce nosníků často disponují drenážními otvory pro odtok vody a prevenci koroze.

Tabulka: Technické parametry podlahového rámu (příklad 20′ ISO kontejneru)

KomponentaMateriálProfilRozměr (mm)Tloušťka (mm)Rozteč (mm)
Spodní podélníkCorten steelC/box100 × 1004–6–
Příčný nosníkCorten steelC/I80 × 453–5300–400
Forklift pocketCorten steelC-profil360 × 1155–

Podlaha a její spojení s rámem

  • Podlahový materiál: 28–30 mm silná, vícevrstvá mořská překližka (certifikovaná proti škůdcům podle ISPM 15).
  • Montáž: Překližka je přišroubována samořeznými šrouby k horní hraně příčných nosníků (každých cca 250 mm).
  • Vzniká tak kompozitní struktura, kde se spojuje pevnost ocelového rámu s plošnou tuhostí a odolností překližky.

Integrované a speciální prvky podlahového rámu

Kapsy pro vysokozdvižný vozík (Forklift Pockets)

  • Konstrukce: Ocelové tunely vyztužené v místě průchodu příčných nosníků (často zesílené plechy, box profily).
  • Rozměry podle ISO: Šířka 360 mm, výška 115 mm, vzdálenost mezi středy kapes 2 080 mm.
  • Funkce: Umožňují bezpečné zvednutí prázdného kontejneru VZV. Nejsou určeny k manipulaci s plně naloženým kontejnerem!
  • Norma: Umístění a rozměry kapes definovány ISO 1496-1.

Gooseneck tunel

  • Specifikum 40′ a 45′ kontejnerů: Tunel v přední části rámu pro nižší posazení na speciální návěsy (gooseneck chassis).
  • Konstrukce: Vyztužení a snížení profilu uprostřed rámu, úprava příčných nosníků v dané oblasti.

Zatížení, přenos sil a strukturální význam rámu

Schéma přenosu zatížení

  1. Hmotnost nákladu působí na překližkovou podlahu.
  2. Síla se přenáší na příčné nosníky.
  3. Příčné nosníky rozloží zatížení na spodní podélníky.
  4. Spodní podélníky přenášejí sílu do corner castings a sloupků.
  5. Celý rám umožňuje bezpečné zvedání, stohování a přepravu i při extrémním zatížení (7 kontejnerů na sobě, každý až 30 480 kg).

Požadavky na pevnost a testování

  • Statický test podlahy: Podle ISO 1496-1 musí podlaha vydržet bodové zatížení od kola VZV min. 5 460 kg na plochu 142 cm².
  • Stohovací zátěž: Kontejner musí unést 192 000 kg přenášených přes corner castings (odpovídá 7 kontejnerům ve stohu).
  • Zkouška vodotěsnosti: Rám nesmí vykazovat žádné trhliny nebo deformace.

Inspekce, nejčastější poškození a opravy

Typická poškození

  • Koroze: Nejčastěji v místech s hromaděním vody, nečistot nebo mechanického poškození nátěru.
  • Deformace a praskliny: Důsledek přetížení, nesprávné manipulace nebo únavy materiálu.
  • Mechanické poškození: Nárazy vidlic VZV, pád těžkého nákladu, sklouznutí kontejneru z rampy.

Inspekce

  • Vizualní kontrola: Pravidelně před a po každém nasazení, zejména u pronajatých kontejnerů.
  • Měření koroze: Podle IICL je maximální povolený úbytek tloušťky profilu cca 15 %.
  • Kontrola spojů: Svařované spoje se kontrolují na trhliny, odlupování nátěru a známky přehřátí.

Opravy

  • Normy: Veškeré opravy musí být v souladu s IICL, CSC a ISO 1496. Každý zásah musí být zdokumentován.
  • Oprava příčného nosníku: V případě poškození se odřezává pouze poškozená část, horní příruba v kontaktu s podlahou se ponechává kvůli zachování pevnosti.
  • Povrchová úprava: Po opravě je nutné vždy obnovit antikorozní ochranu.

Související pojmy a komponenty

  • Corner Castings (rohové prvky): Jediné body, kterými je možné kontejner zvedat, stohovat a upevnit.
  • Corner Posts (rohové sloupky): Hlavní vertikální nosné prvky, spojující horní a spodní rám.
  • Top Side Rails (horní podélníky): Analogické spodním podélníkům, tvoří horní rám kontejneru.
  • Door Sill a Front Bottom Rail: Příčné nosníky uzavírající rám na zadní (dveřní) a přední straně.
  • Corten Steel: Speciální nízkolegovaná ocel s vysokou odolností vůči povětrnostním vlivům.
  • ISO Standardy: Normy určující konstrukční požadavky, rozměry, testování i značení přepravních kontejnerů.

Praktické rady pro provozovatele a majitele kontejnerů

  • Pravidelná inspekce stavu rámu je zásadní pro zachování CSC certifikace.
  • Prevence koroze: Pravidelně čistěte spodní část kontejneru, obnovujte nátěry.
  • Dodržujte maximální zatížení (payload) a nikdy nemanipulujte s naloženým kontejnerem přes forklift pockets.
  • Opravy svěřujte pouze certifikovaným dílnám s praxí v kontejnerové technice.

Závěr

Podlahový rám s příčnými nosníky a spodními podélníky je klíčovým prvkem, na kterém stojí bezpečnost, nosnost i životnost každého přepravního kontejneru. Jeho kvalitní konstrukce, pravidelná údržba a odborné opravy jsou zásadní nejen pro spolehlivou přepravu zboží, ale i pro splnění všech mezinárodních certifikačních požadavků. Porozumění této části kontejneru je nezbytné pro každého, kdo s kontejnery pracuje – od logistika přes majitele až po technika provádějícího opravy a inspekce.
