Anti-Rack Ring – kroužek, kruhová podložka

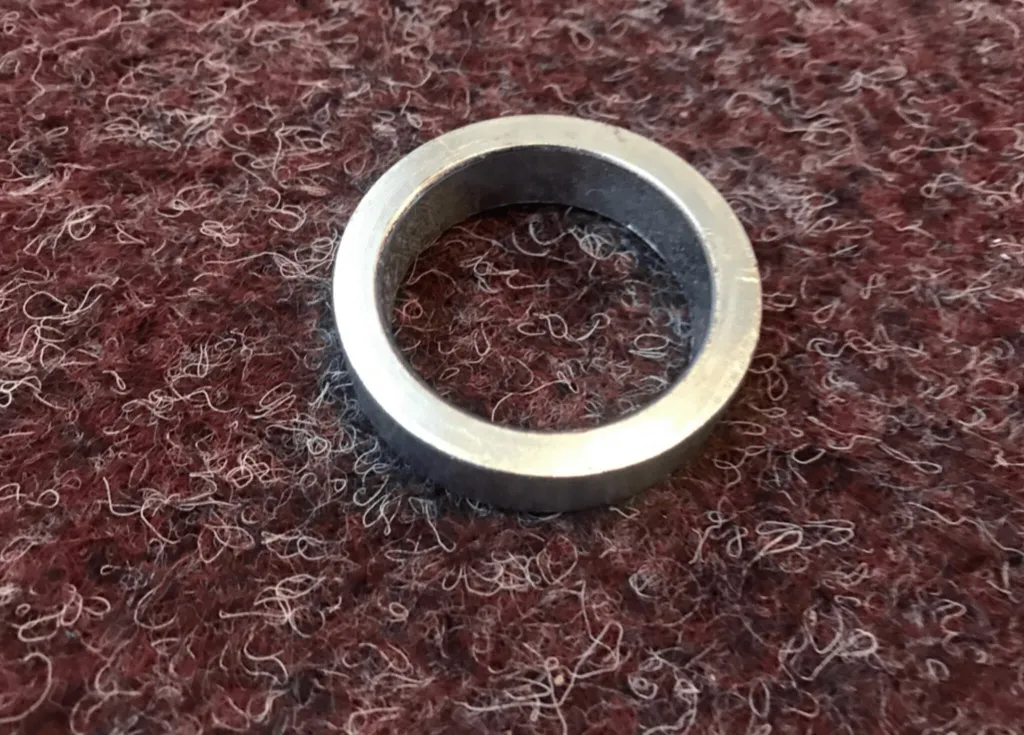

Anti-rack kroužek je malá, ale zásadní ocelová součástka, která je integrována do uzamykacího mechanismu dveří přepravního kontejneru (ISO kontejneru). Je to specializovaný díl ze skupiny „container door locking hardware“, jehož hlavní funkcí je odolávat a eliminovat deformaci dveřního rámu – takzvanému „racking“. Jako klíčová položka mezi náhradními díly kontejnerů je anti-rack kroužek naprosto nezbytný pro zachování strukturální integrity, bezpečnosti a funkčnosti kontejneru během celé jeho životnosti.

Katalogové číslo: HZ000655

Základní charakteristika

Materiál: Vysokopevnostní konstrukční ocel (nejčastěji SS400, Q235B) nebo lité oceli.
Povrchová úprava: Vždy žárové zinkování (Hot Dip Galvanized) nebo galvanizace za studena pro maximální ochranu proti korozi.
Standardní rozměry: Vnitřní průměr 11 mm (7/16″), vnější průměr dle typu tyče.
Hmotnost: 0,05–0,06 kg.
Umístění: 4 kroužky na každé straně dveří (celkem 8 na kontejner), těsně u ložiskových pouzder (brackets) uzamykacích tyčí.
Kompatibilita: Standardní 20′ a 40′ kontejnery, High Cube i speciály.

Anti-rack kroužek je integrální součástí každého kvalitního kontejneru a jeho správná funkce je jedním z hlavních znaků bezpečného a robustního kontejneru pro mezinárodní přepravu.

Problém, který řeší: Co je to racking?

Abychom ocenili význam anti-rack kroužku, je nutné pochopit fenomén zvaný „racking“.

Racking – mechanismus deformace kontejneru

Racking (česky „paralelogramování“ nebo „vyosení rámu“) je označení pro deformaci obdélníkové konstrukce, kdy se rám vlivem bočních nebo torzních sil posune do tvaru paralelogramu. U kontejneru tento jev vzniká dynamickým zatížením zejména při:

Námořní přepravě: Největší nebezpečí – lodě podléhají pohybu ve všech 6 osách (roll, pitch, yaw, heave, surge, sway), což způsobuje extrémní přetížení ve stozích kontejnerů.
Manipulaci jeřábem: Nerovnoměrný zdvih rozkládá síly na rohy rámu.
Silniční a železniční přepravě: Prudké zatáčky, nerovnosti a brždění přenáší síly na dveřní rámy.
Nevyrovnaný podklad: Umístění kontejneru na nerovný povrch způsobí trvalé vyosení rámu.

Důsledky racking efektu

Problém	Popis
Strukturální selhání	Deformace dveřního rámu oslabuje celý kontejner, stává se nevhodným pro stohování a přepravu.
Neotevíratelnost dveří	Vyosený rám znemožní otevření/zavření dveří, často i s nutností destruktivního zásahu.
Porušení těsnosti	Dveře netlačí rovnoměrně na těsnění – vznikají mezery, riziko zatékání vody, poškození zboží.
Ztráta bezpečnosti	Vyosený rám naruší funkci uzamykacích mechanismů, zvyšuje riziko krádeže či otevření za jízdy.
Zrychlené opotřebení	Opakované namáhání vede ke vzniku trhlin, únavě materiálu a zkrácení životnosti kontejneru.

Normy ISO (například ISO 1496/1, ISO 1161) předepisují maximální přípustnou deformaci při bočním zatížení (například 60 kN na rohové sloupky), které anti-rack systém pomáhá odolávat.

Princip funkce anti-rack kroužku

Anti-rack kroužek je jednoduché, ale vysoce efektivní technické řešení využívající základních mechanických principů.

Integrace do uzamykacího systému dveří

Dveře kontejneru jsou zajištěny dvěma svislými uzamykacími tyčemi („rotary locking bars“), které jsou uchyceny v několika ložiskových pouzdrech (brackets).
Každá tyč má u každého pouzdra anti-rack kroužek, který je pevně nalisován (swaging/cold forging) nebo navařen.
Při zavřených dveřích se kroužek opírá o speciální dosedací plochu na bracketu.

Mechanismus působení

Vlivem racking síly se dveřní rám snaží posunout do paralelogramu.
Uzamykací tyč s kroužkem se začne posouvat v bracketu.
Pohyb je okamžitě zastaven, jakmile kroužek narazí na dosedací plochu bracketu.
Síla se přenáší do dveřního panelu a dále přes panty do hlavních rohových sloupků – vzniká „stěnový efekt“ (shear wall).
Zajištění v horní i spodní části dveří zcela eliminuje možnost vyosení rámu.

Tento systém proměňuje dveře z pouhého „víka“ v pevný konstrukční prvek kontejneru.

Technická specifikace a výroba

Materiály

Materiál	Vlastnosti	Využití
SS400	Konstrukční ocel, dobrá svařitelnost	Standardní kontejnery
Q235B	Výborná houževnatost, pevnost	Vyšší namáhání, speciály
Lité oceli	Vysoká odolnost proti únavě a lomu	Speciální aplikace, extrém

Povrchová úprava

Žárové zinkování (HDG): 60–100 μm vrstva zinku, životnost 20+ let i v mořském prostředí.
Galvanizace za studena: Levnější, slabší ochrana, vhodná pro skladové kontejnery.
Možnosti speciálního lakování: Pro extrémní korozní podmínky.

Výrobní technologie

Metoda	Výhody	Nevýhody
Swaging/Cold forging	Bez tepelné deformace, vysoká pevnost, automatizovatelné	Vyžaduje speciální přípravky
Svařování	Snadná polní oprava	Riziko deformace, křehkost

Rozměrové parametry

Parametr	Hodnota
Vnitřní průměr	11 mm
Vnější průměr	28–32 mm
Tloušťka	7–10 mm
Hmotnost	0,05–0,06 kg

Balení a logistika

Baleno v pevných tkaných pytlích, s označením počtu kusů.
Díly jsou chráněny proti vlhkosti a korozi během skladování i přepravy.

Význam pro údržbu a opravy kontejnerů

Anti-rack kroužek je standardní náhradní díl, bez něhož kontejnery neprojdou CSC inspekcí (Convention for Safe Containers). Je vyžadován u všech kontejnerů určených pro mezinárodní přepravu.

Běžná výměna: Při poškození je nutno demontovat celou uzamykací tyč, kroužek se v servise většinou navařuje (pole), případně se používají polotovarové kroužky.
Identifikace závady: Chybějící nebo deformovaný kroužek vede k vyosení dveří, netěsnosti nebo nemožnosti zamčení.
Skladové zásoby: Kvalitní depa mají vždy k dispozici sadu kroužků, bracketů, pák, camů i gumových těsnění.
Kompatibilita: Většina výrobců dodržuje ISO standardy, náhradní díly jsou zaměnitelné (Seabox Depot, Esen Parts, Secure A Load aj.).

Srovnání s jinými anti-rack systémy

Komponenta	Princip	Umístění	Výhoda	Nevýhoda
Anti-rack kroužek	Mechanický doraz	U všech bracketů na tyči	Nejvyšší účinnost, plná integrace	Nutná přesná montáž
Anti-rack plate	Silná ocelová deska	Uprostřed pravých dveří	Snadná montáž, posiluje střed	Nechrání celý rám
Lock box	Zámkový kryt	Přes vnitřní tyče	Zvyšuje bezpečnost, někdy i tuhost	Primárně ochrana zámku

Dopad na bezpečnost přepravy a hodnotu kontejneru

Zachování těsnosti: Dveře vždy přiléhají na těsnění, chrání drahé i citlivé zboží před vodou a prachem.
Ochrana proti krádeži: Správně fungující anti-rack systém zajišťuje plnou funkci všech zámků – kontejnery jsou bezpečně uzamčené.
Prodloužení životnosti: Snižuje opotřebení rámu, pantů a uzamykacích mechanismů, prodlužuje životnost kontejneru až na 25 let a více.
Vyšší prodejní cena: Při prodeji použitých kontejnerů je funkční anti-rack systém znakem „high quality shipping container“.

Nejčastější dotazy (FAQ)

Kolik anti-rack kroužků je na jednom kontejneru?
Standardní kontejner má 2 dveře, na každé 2 uzamykací tyče, každá tyč má 2 bracket a 2 kroužky. Celkem tedy 8 anti-rack kroužků na kontejner.

Je bezpečné používat kontejner s chybějícím anti-rack kroužkem?
Rozhodně NE! Chybějící nebo zničený kroužek znamená strukturální vadu. Kontejner neprojde inspekcí, může se deformovat, zatékat a hůře zamykat.

Jaký je rozdíl mezi anti-rack kroužkem a anti-rack deskou (plate)?
Kroužek je malý mechanický doraz na každé tyči, zatímco deska je velká síla ocelová výztuha v polovině dveří. Obě řešení eliminují racking, ale kombinace poskytuje nejlepší ochranu.

Jak probíhá výměna anti-rack kroužku?
Demontáž uzamykací tyče, odřezání nebo odlisování původního kroužku, navaření nebo nalisování nového. Musí provádět odborný servis.
