Öffnen von Seecontainern

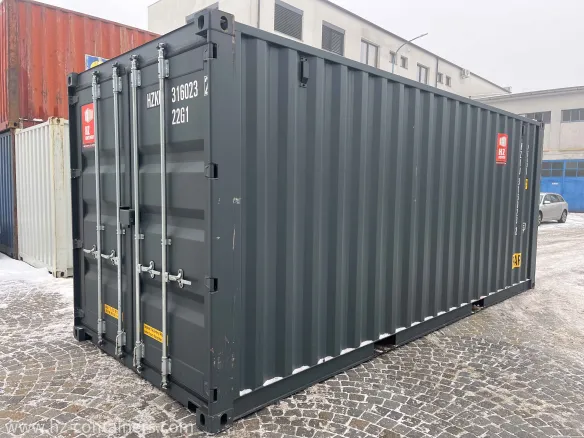

Verriegelungsstangen, im Englischen locking bars oder auch locking rods, sind ein Schlüsselelement der Konstruktion und Sicherheit jedes ISO Schiffscontainers (Seecontainers). Es handelt sich um robuste Stahlstangen – normalerweise zwei an jeder Tür des Containers – die vertikal entlang der Außenseite der Tür verlaufen. Ihre Hauptaufgabe besteht darin, einen festen und zuverlässigen Verschluss des Containers während des Transports und der Lagerung zu gewährleisten. Diese Stangen verbinden mechanisch den oberen und unteren Rahmen der Tür und greifen mittels Nocken in feste Halter im Türrahmen ein, wodurch die Tür verriegelt wird.
Funktion von Verriegelungsstangen
- Primäre Sicherheit: Schützt den Containerinhalt vor unbeabsichtigtem Öffnen bei Handhabung und Transport (See-, Schienen-, Straßentransport).
- Dichtheit: Zusammen mit der Türdichtung gewährleisten sie Staubdichtheit und Wasserdichtheit.
- Widerstandsfähigkeit: Sie sind für die Aufnahme hoher Kräfte und Vibrationen ausgelegt.
- Grundlegende Sicherung: Sie dienen als erste Barriere gegen unbefugten Zutritt – ohne zusätzliche Schlösser sind sie jedoch nicht ausreichend sicher gegen Einbruch.
Anatomie von Türen und Verriegelungsmechanismen von Containern
Um das System richtig zu verstehen, ist es notwendig, alle Komponenten des Türmechanismus zu kennen. Moderne ISO Container haben eine standardisierte Konstruktion:
| Komponente | Beschreibung und Materialausführung |
|---|---|
| Türflügel | Stahlkonstruktion (COR-TEN), Wellblech mit Versteifungen, Höhe 2.580–2.890 mm (Standard/High Cube), Breite 1.200–1.230 mm |
| Verriegelungsstangen | Stahl S235 oder S355, galvanisierte Oberflächenbehandlung, Außendurchmesser 32 mm, Innendurchmesser 24–25 mm (nach HZ-Containers), Länge je nach Türhöhe |
| Griff (handle) | Hebel aus Stahl, dient zum Drehen der Stange, oft mit Kunststoff- oder Gummigriff für besseren Halt |
| Nocke (cam/lug) | Stahlvorsprung am Ende der Stange; beim Drehen greift er in den Halter (keeper) ein |
| Nockenhalter (keeper/cam retainer) | Festes Stahlsegment, das auf den Türrahmen geschweißt ist und in das die Nocke der Verriegelungsstange eingreift |
| Dichtung (gasket) | Gummi- oder EPDM-Dichtung um den Türumfang; beim Verriegeln gewährleistet sie Wasserdichtheit und Staubdichtheit |
| Sicherungsöse (lock point) | Stahlöse an der Tür zur Anbringung eines Vorhängeschlosses, einer Plombe oder anderer Sicherungsvorrichtungen |
Detaillierte Abmessungen
- Durchmesser der Stangen: Außen 32 mm, Innen 24–25 mm (europäischer Standard).
- Länge der Stangen: Je nach Türhöhe, typischerweise 2.580 mm (Standard) – 2.890 mm (High Cube).
- Abstand zwischen den Stangen: 24–48 cm (wichtig für die Auswahl von Querstangen-Schlössern).
- Material: Hochfester Stahl, normalerweise durch Galvanisierung oder Kataphorese oberflächengeschützt.
Ersatzteile
Verriegelungssysteme können als Satz von Ersatzteilen bestellt werden – siehe HZ-Containers. Sie enthalten normalerweise:
- Verriegelungsstange (maßgeschnitten)
- Griffe
- Nocken (oben, unten)
- Nockenhalter
- Eventuell Teile für Lock Box
Arten des Öffnens und konstruktive Varianten von Verriegelungsstangen
Bezüglich der Türkonfiguration von Containern gibt es in den ISO-Vorschriften keine offiziell standardisierte Terminologie für diese spezifischen Varianten (wie Grifforientierung oder Griffhöhe). Diese Unterschiede entstehen hauptsächlich dadurch, dass verschiedene Containereigentümer und -hersteller leicht unterschiedliche Türkonstruktionen verwenden.
Um eine klare Kommunikation zu gewährleisten und Missverständnisse bei Bestellungen oder Spezifikationen zu vermeiden, empfehlen wir die folgende Benennungsstruktur:
Standard-Parallelsystem Typ A und B
- Beide Griffe auf einem Flügel sind gleich orientiert (nach unten), zum Öffnen müssen beide gleichzeitig angehoben und gedreht werden.
- Erfordert Koordination und eine gewisse Kraft – Türen und Mechanismus können schwer sein, besonders bei älteren Containern.
Typ A – 4 Verriegelungsstangen – Gleiche Grifforientierung – Standardhöhe 1.050 mm
Typ B – 4 Verriegelungsstangen – Gleiche Grifforientierung – Griffhöhe nur 530 mm
Typ C – Kreuzverriegelungssystem (cross lock) – 4 Verriegelungsstangen – entgegengesetzte Grifforientierung
- Griffe sind in einem Winkel zueinander angeordnet, jeder wird separat bedient. Intuitiver für weniger erfahrene Benutzer.
Typ D – Verlängerte Griffe (extended/long handles) – Eingriff-Verriegelungssystem (single locking arm) – Easy Open Door – EOD – 3 Verriegelungsstangen mit großem Griff
- Hauptsächlich bei Lager- und Baucontainern für häufigen Zugang.
- Der längere Hebel erleichtert die Handhabung erheblich, geeignet für Senioren, Frauen oder häufige Benutzer. Leicht zu öffnende Türen
- Nur eine, aber robuste Stange am aktiven Türflügel.
- Beliebt für Lagerhallen, Werkstätten, Archive. Ermöglicht schnelleren Zugang ohne Sicherheitskompromisse.
Spezielle Ausführungen
- Austausch- und verstellbare Systeme: Für atypische Container kann ein Verriegelungsmechanismus nach Maß hergestellt werden (z. B. für Kühl- oder Technologie-Container).
Abmessungen von Schiffs- und Lagercontainern (Auswahl)
Hier sind die häufigsten Abmessungen von ISO-Containern:
| Containertyp | Länge (mm) | Breite (mm) | Höhe (mm) | HC-Höhe (mm) |
|---|---|---|---|---|
| 20′ Standard | 6.058 | 2.438 | 2.591 | 2.896 |
| 40′ Standard | 12.192 | 2.438 | 2.591 | 2.896 |
| 10′ Lager | 2.991 | 2.200 | 2.591 | – |
| 8′ Lager | 2.438 | 2.200 | 2.260 | – |
- High Cube (HC): Erhöhte Ausführung für größeres Volumen, Höhe typischerweise 2.896 mm.
- Türrahmen: Rahmendicke ca. 100 mm, typischerweise aus Quadrat- oder Rechteckprofilen.
Arten von Schlössern und Sicherheitssystemen für Verriegelungsstangen
Übersicht der wichtigsten Schlosstypen und deren Eigenschaften
| Schlosstyp | Prinzip/Anbringung | Vorteile und Verwendung | Nachteile/Einschränkungen |
|---|---|---|---|
| Vorhängeschloss (padlock) | Öse an der Tür oder Lock Box | Einfache Montage, verschiedene Sicherheitsstufen | Freiliegende Schäkel können durchgeschnitten werden |
| Querstangenschloss (crossbar lock) | Über beide Verriegelungsstangen | Sichert beide Türflügel, massive Barriere | Höherer Preis, richtige Abstände erforderlich |
| Schloss mit verborgenem Schäkel (hidden shackle/puck lock) | Spezielle Öse/Lock Box | Kann nicht durchgeschnitten werden, gewaltresistent | Türänderungen erforderlich |
| Zylinderschloss | In Lock Box | Höchste Sicherheit, verborgen, bohrresistent | Höhere Anschaffungskosten |
| Intelligentes Schloss (smart lock) | Elektronik, Online-Zugang | Überwachung, Fernöffnung, Zugriffsverlauf | Höherer Preis, Stromversorgung erforderlich |
| Schloss mit Alarm | Integrierter Sensor | Sofortige Benachrichtigung bei Einbruchversuch | Batteriewartung erforderlich |
| Schraubplombe (bolt seal) | Türöse | Kontrolle der Manipulation während des Transports | Schutz nur vor Öffnung, nicht vor Einbruch |
| Innenschloss (internal lock) | Innerhalb des Containers | Kann von außen nicht angegriffen werden, Ästhetik, geeignet für dauerhafte Installationen | Installation erfordert Türänderungen |
Weitere Sicherungsarten
- Schieberiegel-Schlösser: Horizontaler Riegel an der Tür, besonders wirksam in Kombination mit Vorhängeschlössern.
- Scheibenschlösser: Spezielle runde Vorhängeschlösser, sehr widerstandsfähig gegen Schneiden.
- Türgriff-Schlösser: Überlagern nur die Griffe der Verriegelungsstangen, wirksam als zusätzlicher Schutz.
Trends, Tipps und Empfehlungen für Sicherung
- Kombinieren Sie mehrere Elemente: Ideal ist eine Kombination aus Lock Box und Querstangenschloss.
- Schlossauswahl nach Lagerwert: Für teure Waren immer Lock Box + hochsicheres Schloss (CEN 4+).
- Überwachen Sie den Zustand von Türen und Verriegelungssystem: Überprüfen Sie regelmäßig auf Korrosion und mechanische Beschädigungen.
- Plomben für Logistik: Schraubplomben sind bei internationalen Transporten obligatorisch (erfüllen ISO 17712).
- Intelligente Schlösser: Geeignet für Unternehmen mit mehreren Containern, ermöglichen Zugriffsverwaltung und Echtzeitüberwachung.
Grenzen der Sicherheit von Standard-Verriegelungsstangen
- Geringe Widerstandsfähigkeit gegen professionelle Werkzeuge: Ein gewöhnliches Vorhängeschloss kann mit Brechstangen in 30 Sekunden entfernt werden.
- Freiliegende Öse: Die Stahlöse kann abgeschraubt oder mit einer Winkelschleifer abgeschnitten werden.
- Ein Verriegelungspunkt: Das Entsperren nur eines Griffs reicht oft aus, um die Tür aufzubrechen.
Daher wird empfohlen:
- Lock Box verwenden (verhindert Zugang zum Schloss)
- Querstangen-Schlösser installieren (crossbar locks)
- Kombination aus äußerem und innerem Schloss nutzen
- Regelmäßig die Integrität des Systems überprüfen
Praktische Tabelle – Vergleich von Sicherungstypen
| Sicherung | Einbruchsicherheit | Einfache Installation | Preis (ungefähr) | Empfohlene Verwendung |
|---|---|---|---|---|
| Vorhängeschloss | Niedrig | Sehr einfach | 400–2.000 Kč | Temporäre Lagerung |
| Lock Box + Schloss | Hoch | Schweißen erforderlich | 2.000–7.000 Kč | Langzeitlagerung, Unternehmen |
| Querstangenschloss | Sehr hoch | Keine Änderungen | 3.500–10.000 Kč | Wertvolle Waren, langfristig |
| Intelligentes Schloss | Hoch | Einfach | 5.000–25.000 Kč | Multi-Container-Betriebe |
| Schraubplombe | Niedrig | Sehr einfach | 50–150 Kč/Stk. | Transport, Logistik |
Empfehlungen zur Auswahl der Sicherung
- Wert des Inhalts: Je höher, desto robuster das System.
- Standort: An abgelegenen Orten immer kombinierte Sicherung wählen.
- Zugriffshäufigkeit: Für täglichen Zugang ist Einfachheit wichtig (Eingriff-Verriegelung + Lock Box).
- Budget: Auch mit begrenzten Mitteln kann die Sicherheit erhöht werden (robustes Vorhängeschloss, Plombe).
Häufig gestellte Fragen (FAQ)
Welches Schloss ist am besten für einen Container mit teurer Ausrüstung?
Die höchste Sicherheit bietet eine Lock Box mit Zylinder- oder verborgenem Schäkel-Schloss, ergänzt durch ein Querstangenschloss.
Ist es möglich, das Verriegelungssystem auszutauschen?
Ja, es gibt komplette Sätze von Ersatzteilen für die meisten ISO-Container (je nach Stangendurchmesser und Türabmessungen).
Wie oft sollten Schlösser und Stangen überprüft werden?
Es wird empfohlen, mindestens einmal monatlich zu überprüfen, vor jedem längeren Transport oder nach extremen Wetterwechseln.
Beeinflusst der Schlosstyp die Versicherung?
Ja, Versicherer verlangen oft mindestens eine Lock Box oder ein Querstangenschloss für die Anerkennung von Versicherungsleistungen.
Verriegelungsstangen sind ein grundlegendes Konstruktionselement jedes Seecontainers. Allein sind sie jedoch nicht ausreichend, um vor Einbruch zu schützen, da ihre Hauptfunktion darin besteht, die strukturelle Integrität und Dichtheit der Türen zu gewährleisten. Für effektive Sicherheit ist es absolut entscheidend, die Arten von Verriegelungssystemen, ihre Abmessungen und Kombinationsmöglichkeiten mit modernen Sicherheitselementen zu verstehen – von Lock Boxes über Querstangen-Schlösser bis hin zu intelligenten Schlössern und inneren Mechanismen.
Es lohnt sich, in hochwertige Sicherungselemente zu investieren, die nicht nur den Inhalt schützen, sondern auch den Wert des Containers erhöhen und die Abwicklung von Versicherungsfällen erleichtern. Moderne Trends (z. B. intelligente Schlösser mit Zugriffsverfolgung) bringen die Sicherheit auf ein neues Niveau, was besonders für Unternehmen wichtig ist, die mit einer größeren Anzahl von Containern arbeiten oder teure Technologien lagern.
