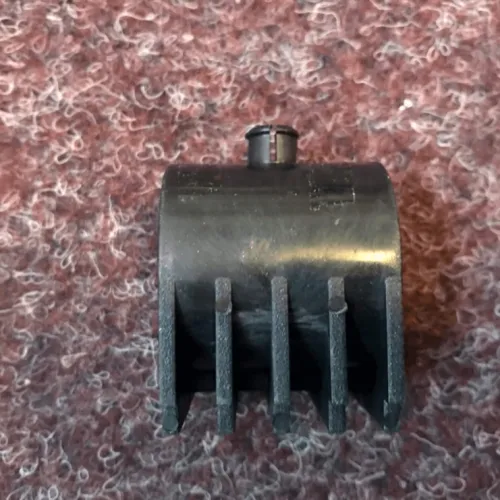

Split Small Bush – plastové pouzdro malé do svorky na dveřní tyč

Co je rozpůlené pouzdro?

Rozpůlené pouzdro (anglicky split small bush, split bearing bush) představuje malý, avšak klíčový konstrukční díl v systému uzamykání dveří standardního ISO přepravního kontejneru. Tento válcový komponent je typicky vyroben z odolného, samo-mazného plastu, nejčastěji nylonu nebo polyamidu s vysokou hustotou. Jeho hlavním účelem je sloužit jako ochranná výstelka s nízkým třením mezi rotující uzamykací tyčí (lock rod) a pevnou nosnou konzolí (bearing bracket), která ji drží na místě na dveřích kontejneru.

Katalogové číslo: HZ000067

Konstrukční vlastnosti:

• Plášť válcového tvaru, s podélnou štěrbinou po celé délce („split“).
• Vnitřní průměr přesně odpovídá průměru uzamykací tyče kontejneru.
• Vnější průměr umožňuje přesné a pevné vsazení do ložiskové konzole.

Rozpůlené pouzdro je navrženo jako „obětovaná“ opotřebitelná součástka. Jeho hlavní funkcí je pohlcovat tření a mechanickou zátěž, které vznikají při častém otevírání a zavírání těžkých ocelových dveří kontejneru. Zabraňuje přímému kontaktu kov-na-kov mezi uzamykací tyčí a ložiskovou konzolí, což by jinak vedlo k rychlému opotřebení, korozi a případně až k zadření uzamykacího systému. Díky štěrbině lze pouzdro velmi snadno instalovat i vyměňovat přímo na místě bez nutnosti demontáže celé uzamykací tyče.

Obsah

• Základní funkce a mechanické poslání
• Anatomie, materiály a varianty
• Rozpůlené pouzdro v systému dveří kontejneru
• Instalace, údržba a výměna
• Význam při přestavbách a úpravách kontejnerů
• Související terminologie a záměny pojmů
• Závěr: Neviditelný hrdina dostupnosti kontejnerů

Základní funkce a mechanické poslání

Funkce rozpůleného pouzdra je zásadní pro plynulý a bezpečný chod celého uzamykacího systému kontejneru. Jeho úloha se skládá z několika vzájemně se doplňujících aspektů:

Snižování tření

Rozpůlené pouzdro tvoří ložiskovou plochu mezi uzamykací tyčí a konzolí. Materiál (nylon/plast) má výrazně nižší koeficient tření než ocel, což umožňuje snadné otáčení těžkých dveří při minimálním odporu a bez drhnutí či skřípání.

Prevence opotřebení

Pouzdro je navrženo jako „spotřební součástka“. Zamezuje zadření, odírání a trvalému poškození uzamykacích tyčí i konzolí, které jsou často svařené k rámu dveří a jejich výměna by byla mnohonásobně nákladnější. Výměna plastového pouzdra je rychlá a levná.

Konzistentní chod dveří

Správně fungující pouzdra jsou klíčem k plynulému, předvídatelnému a bezpečnému ovládání dveří, což je zásadní v logistice, skladování i při manipulaci s kontejnerem.

Výhoda štěrbinového provedení

Podélná štěrbina umožňuje nasazení pouzdra přímo na tyč, bez nutnosti složité demontáže uzamykacího mechanismu. Tím se údržba zjednodušuje a zlevňuje.

Anatomie, materiály a varianty

Ačkoliv se jedná o zdánlivě jednoduchou součástku, rozpůlené pouzdro má řadu variant přizpůsobených různým typům kontejnerů a dveřních systémů.

Fyzikální charakteristiky

Rozměry se mohou mírně lišit dle výrobce a typu dveří.

Materiálové složení

• Nylon (PA6, PA66):
  • Samomazný povrch (není nutné přimazávat, nehromadí nečistoty).
  • Vysoká odolnost proti nárazu, deformaci a opotřebení.
  • Vynikající chemická odolnost (odolává slané vodě, kyselinám, zásadám, UV záření).
  • Široký teplotní rozsah použití (-40 °C až +100 °C).
• Polyethylen/Polypropylen: Někteří výrobci používají tyto plasty u ekonomičtějších variant.
• Kovové pouzdro (výjimečně): V některých specifických aplikacích, kde je zvýšená mechanická zátěž.

Typy a varianty

• Split Small Bush (malé pouzdro):
  • Určeno pro krátké nosné konzole (short bearing bracket).
  • Standardní vybavení na většině ISO kontejnerů.
• Split Large Bush (velké pouzdro):
  • Pro dlouhé nosné konzole (long bearing bracket), zejména u některých těžkých dveří a speciálních kontejnerů.
• Kompletní sady:
  • Krátká konzole s pouzdrem.
  • Dlouhá konzole s pouzdrem.
  • Kompletní sada pro celkovou renovaci dveří.

Rozpůlené pouzdro v systému dveří kontejneru

Abychom plně pochopili význam rozpůleného pouzdra, je třeba zasadit jej do celého dveřního systému kontejneru:

Hlavní komponenty dveřního mechanismu

Princip činnosti:

• Při otáčení madla se uzamykací tyč otáčí v nosných konzolích.
• Pouzdra zajišťují hladký pohyb tyče a brání jejímu drhnutí o kovovou konzoli.
• Špatný stav pouzder vede k větší námaze při ovládání, korozi a v krajním případě až k destrukci madla nebo zablokování dveří.

Instalace, údržba a výměna

Postup instalace rozpůleného pouzdra

1. Identifikujte nosnou konzoli s opotřebovaným nebo chybějícím pouzdrem.
2. Staré pouzdro vyjměte pomocí šroubováku nebo kleští (bývá křehké/prasklé).
3. Nové pouzdro rozevřete v místě štěrbiny a nacvakněte jej kolem uzamykací tyče.
4. Posuňte pouzdro ke konzoli a zatlačte jej do dutiny konzole, dokud bezpečně nedosedne.
5. Není třeba žádné šrouby, nýtování ani demontáž tyče – výměna trvá několik minut.

Známky opotřebení a nutnost výměny

• Zvýšený odpor při otáčení madla/tyče.
• Slyšitelné skřípání, drhnutí nebo kovový zvuk.
• Viditelné trhliny, úlomky nebo deformace pouzdra.
• Nadměrná vůle/klepání tyče v konzoli.

Údržba a prodloužení životnosti

• Pravidelně odstraňujte nečistoty, sůl a prach z dveřního mechanismu (zvláště u kontejnerů používaných v námořní dopravě).
• Kontrolujte stav všech pouzder při každé servisní prohlídce nebo při přestavbě kontejneru.
• V případě intenzivního provozu (např. skladové kontejnery) doporučujeme preventivní výměnu všech pouzder.

Kritická role v přestavbách a úpravách kontejnerů

S rostoucím trendem využití přepravních kontejnerů pro stavebnictví, skladování, pop-up prodejny nebo mobilní kanceláře se stává spolehlivost dveřního systému zásadní nejen pro logistiku, ale i pro každodenní provoz.

Příklady využití:

• Bydlení v kontejneru: Denní otvírání dveří klade vysoké nároky na plynulost chodu a bezpečnost.
• Skladové a dílenské kontejnery: Časté používání = rychlejší opotřebení pouzder.
• Komerční provozy (prodejny, ticket office): Porucha dveří znamená ztrátu tržeb.
• Speciální účely (generátorové kontejnery, chemické sklady): Maximální zabezpečení a dlouhá životnost komponent.

Doporučení při přestavbě:

• Vždy vyměnit všechna pouzdra, těsnění a případně i madla a konzole.
• Používat pouze originální certifikované díly od renomovaných výrobců.

Související terminologie a záměny pojmů

Neviditelný hrdina dostupnosti kontejnerů

Rozpůlené pouzdro patří k nejpodceňovanějším, avšak nejdůležitějším dílům přepravního kontejneru. Tato malá plastová součástka je základním kamenem funkčnosti dveřního systému, ať už jde o globální přepravu, skladování, nebo moderní kontejnerové stavby. Její správná údržba a pravidelná výměna zaručuje:

• Bezpečný a plynulý provoz dveří.
• Ochranu investice do kontejneru před předčasným opotřebením.
• Minimalizaci prostojů a snížení nákladů na servis.

Důmyslnost „split“ konstrukce umožňuje rychlou údržbu bez složité demontáže a dokazuje, že i malý díl může být klíčový pro provoz celého systému. Nezapomeňte – při jakékoliv úpravě, servisu či přestavbě kontejneru by měla být kontrola a případná výměna všech pouzder samozřejmostí.
