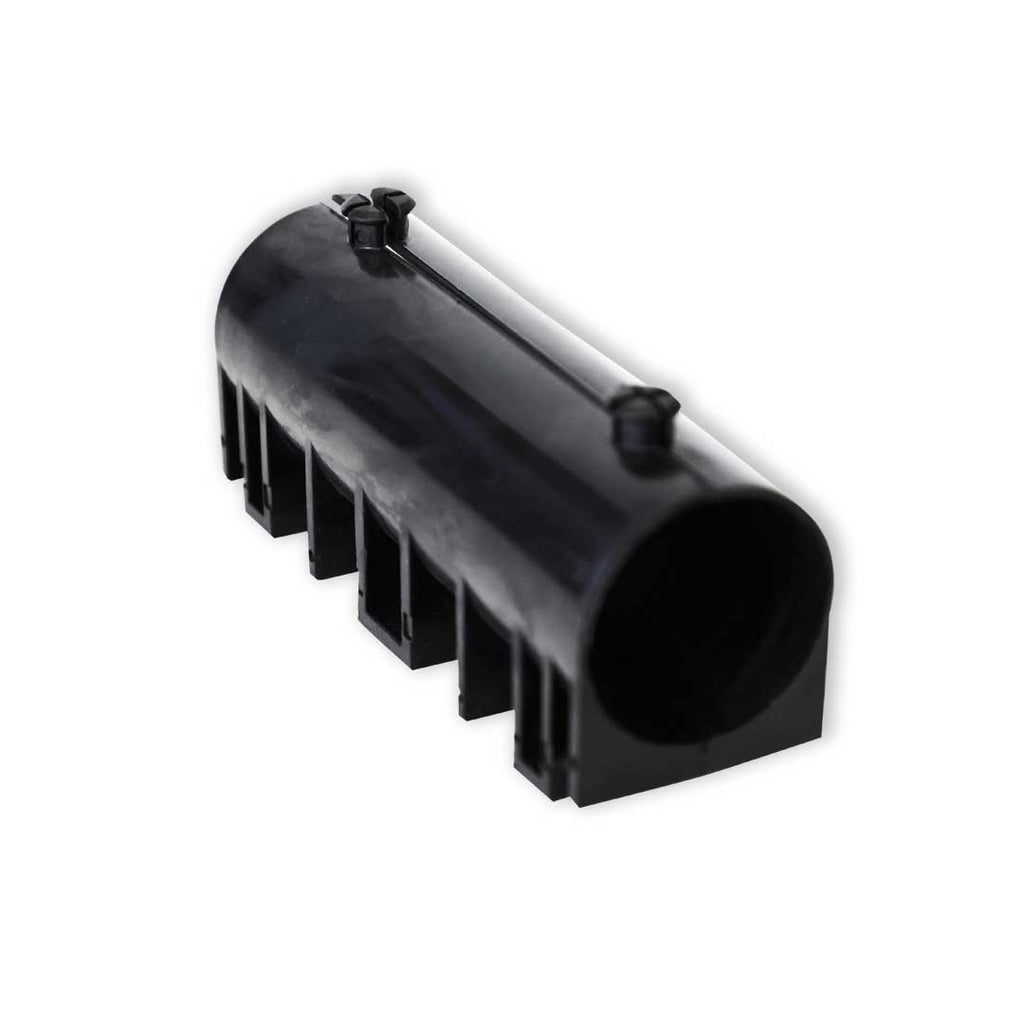

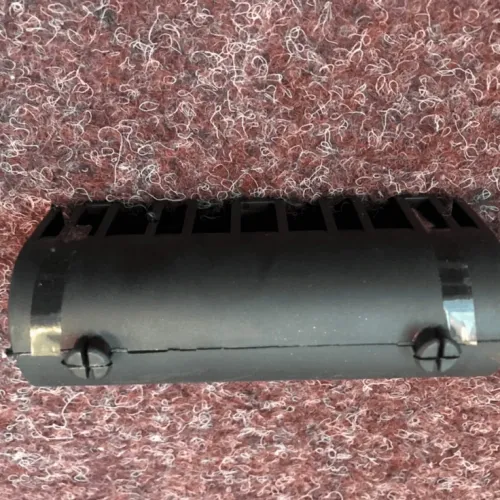

Split Large Bush – plastové pouzdro velké do svorky na dveřní tyč
Split Large Bush, v češtině často označovaný jako „dělené ložisko“ nebo „dělené plastové pouzdro“ pro přepravní kontejnery, představuje zásadní komponentu mechanismu zamykání kontejnerových dveří. Jedná se o válečkovou, válcovou nebo půlválcovou vložku, vyráběnou z vysoce odolných polymerních materiálů jako je nylon nebo HDPE (vysokohustotní polyetylen). Hlavní charakteristikou je dělená konstrukce – buď je vyrobeno ze dvou samostatných polovin, nebo má po celé délce štěrbinu („split“).
Tento díl se přesně vkládá do ocelových vodicích objímek (bearing brackets), které podporují těžké, svislé ocelové táhla (lock rods) na dveřích kontejneru. Split Large Bush funguje jako obětovaná ložisková plocha, která umožňuje hladkou rotaci zamykací tyče, snižuje tření a chrání před opotřebením jak samotnou tyč, tak ocelový držák.
Katalogové číslo: HZ0000684
Klíčové vlastnosti:
| Vlastnost | Popis |
|---|---|
| Materiál | Nylon (PA6, PA66), HDPE, případně jiné technické polymery |
| Konstrukce | Dělené provedení (pro snadnou montáž bez demontáže tyče) |
| Průměr vnitřní | 24,6 mm (běžný rozměr) |
| Průměr vnější | 35 mm |
| Délka | 56 mm |
| Hmotnost | cca 0,023 kg |
| Odolnost | Vysoká, vhodné pro extrémní podmínky (vlhkost, sůl, UV, vibrace, teplotní šoky) |
| Použití | Osa zamykací tyče v nosné objímce dveří přepravního kontejneru |
Split Large Bush vs. Split Shipment
- Split Large Bush: Fyzická součástka dveřního mechanismu přepravního kontejneru.
- Split Shipment: Logistický termín označující rozdělení velké zásilky na několik menších. Nemá žádný vztah k fyzickým dílům kontejneru.
Tento článek se věnuje výhradně fyzické součástce, tedy dělenému ložisku.
Anatomie zamykacího systému dveří přepravního kontejneru
Abychom porozuměli roli Split Large Bush, je nutné pochopit celý systém dveří kontejneru:
Hlavní komponenty:
| Komponenta | Funkce |
|---|---|
| Zamykací táhla (Lock Rods) | Svislé ocelové tyče na dveřích, rotací uvádějí v činnost zamykací mechanismus |
| Dveřní kliky (Handles) | Páky pro manuální otáčení táhel, často uzamykatelné a plombovatelné |
| Vačky a držáky (Cams & Keepers/Lugs) | Ocelové prvky na konci táhla, které se zasouvají do protikusů na rámu dveří |
| Nosné objímky (Bearing Brackets) | Ocelové vedení pro táhla, zde je umístěn Split Large Bush |
| Těsnění dveří (Door Gasket) | Silné pryžové těsnění po obvodu dveří, zajišťuje vodotěsnost a prachotěsnost |
Split Large Bush je klíčovým rozhraním mezi otáčivou zamykací tyčí a pevnou nosnou objímkou.
Detailní funkce a význam Split Large Bush
1. Snížení tření
Bez Split Large Bush by se ocelová tyč třela o ocelovou objímku, což by vedlo k výraznému tření a obtížnému ovládání. Díky polymernímu ložisku je pohyb táhla plynulý a bez odporu i při dlouhodobém používání.
- Technologie: Samomazné polymery (nylon, HDPE) snižují potřebu mazání a prodlužují životnost.
2. Ochrana před opotřebením
Ložisko funguje jako obětovaná plocha – opotřebovává se místo drahých ocelových dílů. Po opotřebení se jednoduše vymění, čímž šetří čas i náklady na složitější opravy (není nutné řezání, svařování ani demontáž celého mechanismu).
3. Udržení přesné polohy a stability
Split Large Bush zajišťuje centrování táhla v objímce, zabraňuje jeho kmitání a posunu během přepravy. To je zásadní pro správné dosednutí vaček do držáků a těsnění dveří.
4. Odolnost proti korozi
Polymerní materiály jsou přirozeně odolné vůči rzi, což je klíčové v mořském prostředí a při dlouhodobém vystavení vlhkosti a solné mlze.
Technické parametry a odolnost: Proč je Split Large Bush navržen tak, jak je
Materiály používané pro Split Large Bush:
| Materiál | Vlastnosti |
|---|---|
| Nylon (PA6/PA66) | Vysoká houževnatost, odolnost proti oděru, samomaznost, široký teplotní rozsah |
| HDPE | Vysoká pevnost, odolnost proti nárazu, vlhkosti a chemikáliím, dlouhá životnost |
- Odolnost vůči UV záření: Moderní polymery jsou stabilizované proti UV, takže nezkřehnou na slunci.
- Rozsah teplot: Udrží své vlastnosti od -40°C do +80°C, v extrémech krátkodobě i více.
- Certifikace: Kvalitní díly mají vlastní materiálové atesty (např. FSC, ISO).
Konstrukce „split“ – klíč k rychlé montáži
- Výhoda: Není nutné demontovat zamykací tyč ani nic svařovat – dělené ložisko lze „nacvaknout“ kolem tyče přímo v objímce.
- Doba výměny: Odborník zvládne výměnu během několika minut běžným nářadím (šroubovák, páčidlo).
Postup výměny a údržba Split Large Bush
Kdy vyměnit dělené ložisko?
- Zvýšená vůle táhla v objímce
- Drhnutí nebo skřípání při otáčení dveří
- Viditelné praskliny nebo deformace plastu
- Hlučný nebo nepravidelný pohyb
Postup výměny:
- Kontrola: Zjistěte stav všech ložisek při každé pravidelné údržbě nebo před cestou.
- Demontáž: Staré ložisko vypáčte šroubovákem nebo malým páčidlem.
- Vyčištění: Odstraňte nečistoty, zbytky maziva a případnou korozi v objímce.
- Montáž: Novou polovinu ložiska přiložte k táhlu, druhou přiložte z opačné strany a zacvakněte do objímky.
- Kontrola: Ověřte hladký chod táhla a správné dosednutí vaček do držáků.
Doporučený interval kontroly
- Při každé pravidelné technické kontrole kontejneru (minimálně 1x ročně, ideálně při každé rotaci kontejneru).
Význam pro bezpečnost a funkčnost kontejneru
Bezpečnost nákladu
Opotřebené nebo chybějící ložisko způsobuje nadměrnou vůli táhla, což může vést ke špatnému zamčení dveří, netěsnosti a riziku vniknutí vody nebo dokonce otevření dveří během přepravy.
Ochrana personálu
Nefunkční ložisko znamená zvýšené tření a nutnost vynaložit větší sílu při manipulaci – hrozí zranění obsluhy.
Ekonomický dopad
Cena jednoho ložiska se pohybuje v jednotkách EUR/Kč, ale chrání komponenty za stovky až tisíce korun, prodlužuje životnost dveřního systému a šetří na drahých opravách a ztrátách z poškozeného nákladu.
Srovnání a rozměry: Přehled variant Split Large Bush
| Typ | Vnitřní průměr | Vnější průměr | Délka | Vhodné pro |
|---|---|---|---|---|
| Split Large Bush – dlouhý | 24,6 mm | 35 mm | 56 mm | Dlouhé objímky (bearing bracket long) dveří ISO kontejneru |
| Split Small Bush – krátký | cca 19 mm | 27 mm | 33 mm | Krátké objímky (bearing bracket short) |
Poznámka: Vždy ověřte rozměr podle typu kontejneru a výrobce!
Související pojmy a díly
- Bearing Bracket (nosná objímka): Ocelové vedení pro zamykací táhlo, v provedení „short“ (krátká) a „long“ (dlouhá).
- Cam (vačka): Ocelový hák na konci táhla, zasouvající se do držáku na rámu.
- Keeper (držák, lug): Protikus k vačce, pevně svařený s rámem dveří.
- Lock Rod (zamykací táhlo): Svislé ocelové táhlo ovládané klikou.
- Door Gasket (těsnění dveří): Pryžové těsnění pro vodotěsnost.
- Door Locking Device Set: Kompletní sestava všech komponent zajišťujících bezpečné uzavření dveří.
- Přepravní kontejner: Standardizovaná přepravní jednotka (ISO, CSC) pro globální dopravu.
Nejčastější dotazy (FAQ)
Jak poznám opotřebované ložisko?
Zvýšená vůle, drhnutí, hluk, nepravidelný chod nebo viditelná poškození plastu.
Je montáž opravdu jednoduchá?
Ano, díky dělené konstrukci stačí pouze nacvaknout okolo táhla přímo v objímce. Není třeba žádné demontáže ani svařování.
Jaký materiál je nejlepší?
Nylon (PA6, PA66) a HDPE jsou průmyslovým standardem díky vysoké houževnatosti, samomaznosti a odolnosti vůči povětrnostním vlivům.
Mohu použít univerzální rozměr?
Většina ISO kontejnerů má standardizované velikosti, ale vždy porovnejte vnitřní/vnější průměr a délku s konkrétním typem dveří.
Co hrozí při provozu bez ložiska?
Rychlé opotřebení ocelových dílů, zvýšené tření, nefunkční zamykání, riziko poškození nákladu i dveří, nebezpečí úrazu.
Závěr
Split Large Bush je nenápadný, ale naprosto zásadní díl dveřního systému přepravního kontejneru. Snižuje tření, chrání kovové komponenty, umožňuje rychlou a levnou výměnu bez odstávek a je klíčový pro bezpečnost a životnost vašeho kontejneru i přepravovaného zboží. Investice do kvalitních ložisek a jejich pravidelná výměna je základním předpokladem bezproblémového provozu v globálním logistickém řetězci.
