Rohový prvek (Corner Casting)

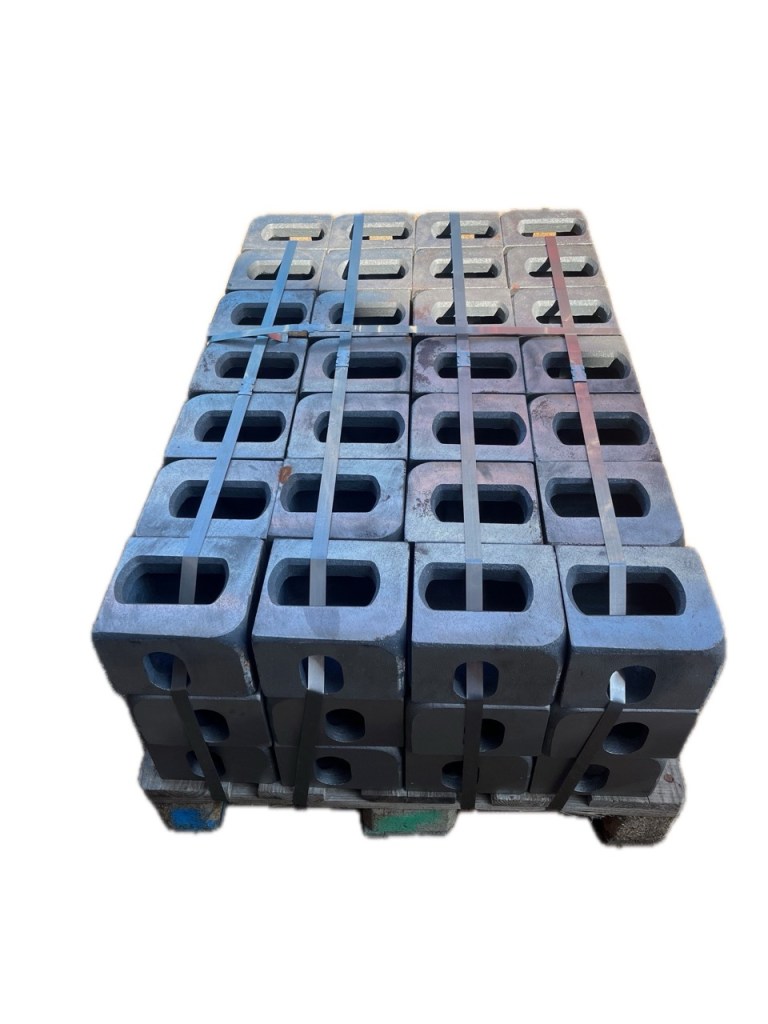

Rohový prvek, v mezinárodním označení Corner Casting či corner block, či rohová kostka, je základní stavební kámen každého standardizovaného ISO přepravního kontejneru. Každý kontejner má ve svých osmi rozích robustní, precizně odlitý ocelový blok se třemi otvory, který zajišťuje jeho nosnost, manipulovatelnost a možnost bezpečného stohování i upevnění v rámci globální logistické sítě. Rohové prvky nejsou jen „rohy“ – jsou to funkční rozhraní, jimiž lze kontejner zvedat, upevnit k podvozku, stohovat na jiné kontejnery nebo zabezpečit na palubě lodi. Jejich tvar, rozměry i pevnost jsou přísně stanoveny mezinárodní normou ISO 1161. Bez těchto prvků by moderní kontejnerová přeprava nebyla možná.
Detailní definice a klíčový význam
Co přesně je rohový prvek?
Rohový prvek je masivní ocelový odlitek, který tvoří spojovací bod v každém ze čtyř horních a čtyř dolních rohů kontejneru. Prvek má tři otevřené stěny s otvory přesně definovaného tvaru a rozměrů. Slouží jako hlavní rozhraní pro:
- Přenos zatížení při stohování kontejnerů
- Zvedání jeřáby a spreadery
- Upevnění k podvozku, lodi, vagónu nebo dalšímu kontejneru
- Propojování kontejnerů vodorovně i svisle
Význam pro strukturální integritu
Rohové prvky přenášejí kompletní svislé zatížení při stohování až 9–10 kontejnerů na sobě. Jsou přivařeny ke všem hlavním nosným částem rámu (rohovým sloupkům, podélníkům a příčníkům) a tvoří tak „skelet“ celého kontejneru. Bez jejich správné funkce by došlo k deformacím, destrukci či ztrátě stability při přepravě i skladování.
Technické parametry (shrnutí v tabulce)
| Parametr | Hodnota dle ISO 1161 |
|---|---|
| Počet na kontejneru | 8 (4 horní, 4 dolní) |
| Rozměry (D x Š x V) | 178 x 162 x 118 mm |
| Hmotnost jednoho kusu | cca 11–12 kg (25 lbs) |
| Materiál | Ocel (cast steel, často Corten) |
| Otvory | 3 (každý pro jiný účel) |
| Označení typů | TL, TR, BL, BR (vnitřní reliéf) |
Anatomie, typy a identifikace
Fyzické vlastnosti a materiál
Rohové prvky se vyrábějí z vysoce kvalitní lité oceli s velmi dobrou houževnatostí, pevností a svařitelností. Nejčastěji jde o druh Corten (odolná proti povětrnostní korozi), případně podobné oceli splňující ISO 1161. Ocel je schopna odolávat extrémnímu namáhání, teplotám a chemickému zatížení.
Výhody lité oceli:
- Vysoká pevnost v tahu i tlaku
- Odolnost proti nárazům a deformacím
- Výborná svařitelnost
- Vysoká životnost (často přes 20 let)
Typy rohových prvků
Na jednom kontejneru jsou vždy čtyři typy, každý dvakrát:
| Typ | Umístění | Označení na odlitku |
|---|---|---|
| Top Left | Levý horní | TL |
| Top Right | Pravý horní | TR |
| Bottom Left | Levý dolní | BL |
| Bottom Right | Pravý dolní | BR |
Identifikace: Označení je vždy vnitřním reliéfem, aby při výrobě i opravě nedošlo k záměně.
Funkce jednotlivých otvorů
Každý rohový prvek má tři otvory (boční, čelní a stohovací):
| Otvor | Tvar | Účel |
|---|---|---|
| Boční | Oválný (stadion) | Pro spojování kontejnerů vedle sebe, twist locks, mostové svorky |
| Čelní | Štítový | Pro navádění spreaderu, zvedací zařízení |
| Stohovací | Kruhový | Pro vertikální stohování, twist locks |
Otvor vždy směřuje ven ze základního půdorysu kontejneru pro snadný přístup.
Norma ISO 1161: Standardizace a specifikace
Základní charakteristika normy
Norma ISO 1161:2016 (Series 1 freight containers — Corner and intermediate fittings — Specifications)stanovuje přesné:
- Rozměry a tvary všech prvků a otvorů
- Polohu jednotlivých otvorů (vzdálenosti, tolerance)
- Mechanické vlastnosti materiálu (pevnost, tažnost, houževnatost)
- Testovací a inspekční postupy
Tolerance: Povolené odchylky jsou extrémně malé (0 až +1,5 mm), aby byla zaručena kompatibilita s globálními manipulačními zařízeními.
Funkční požadavky: Rohový prvek musí být schopen přenést veškeré zatížení přepravovaného kontejneru, ať už při stohování, zdvihu, nebo vázání k podvozku.
Rozměry dle ISO 1161
| Parametr | Rozměr |
|---|---|
| Délka (L) | 178 mm |
| Šířka (W) | 162 mm |
| Výška (H) | 118 mm |
| Tloušťka stěny | cca 19 mm |
| Průměr otvoru (stacking) | cca 66 mm (kruhový) |
| Boční otvor | cca 65 x 127 mm (oválný) |
| Hmotnost | 11–12 kg |
Materiál, výroba a kontrola kvality
Proč litá ocel?
- Pevnost: Ocel splňuje požadavky na statickou i dynamickou pevnost, musí odolat tlaku až 86 tun na stohovací otvor.
- Svařitelnost: Nutná pro spojení s rámem kontejneru.
- Odolnost: Corten ocel vytváří ochrannou patinu proti korozi, životnost prvku přes 20 let.
- Ekonomičnost: Výhodná při masové výrobě díky lití.
Alternativní materiály
| Materiál | Výhody | Nevýhody |
|---|---|---|
| Hliník | Nižší hmotnost, lepší odolnost vůči korozi | Nižší pevnost, vyšší cena, nižší žáruvzdornost |
| Tvárná litina | Dobrá pevnost, levnější výroba | Horší houževnatost a svařitelnost |
Závěr: Pro přepravní kontejnery je litá ocel jedinou vhodnou volbou z hlediska bezpečnosti i standardizace.
Výroba a inspekce
- Lití: Roztavená ocel je odlévána do přesných forem.
- Očištění: Odstranění zbytků formy, otryskání povrchu.
- Obrábění: Klíčové plochy a otvory jsou strojně přesně obrobeny.
- Značení: Každý kus nese označení TL, TR, BL, BR.
- Testování: Z každé várky se provádějí destruktivní zkoušky (tah, houževnatost, rozměrová přesnost).
- Certifikace: Výrobce musí doložit shodu s ISO 1161.
Funkce a praktické využití v logistice
Manipulace a zvedání
- Jeřáb/spreader: Manipulační zařízení má čtyři twist locks, které se zasunou do horních otvorů a otočením uzamknou. Zvedací kapacita až 30 tun.
- Vysokozdvižný vozík: V případě menších kontejnerů lze použít zvedací háky do otvorů rohových prvků.
Stohování
- Na lodích: Kontejnery se běžně stohují do 9–10 vrstev. Veškeré zatížení přenášejí pouze rohové prvky, nikoli stěny nebo střecha.
- Na skladových plochách: Díky přesným rozměrům lze kontejnery bezpečně a rychle stohovat i na zemi či v areálech.
Upevnění a fixace
- Twist locks: Mechanické zámky, které pevně spojují kontejnery na sobě i s podložím. Otočením se zámek uzamkne, čímž zabrání posunu i při extrémním namáhání (např. vlnobití na moři, prudké brzdění).
- Bridge fittings: Spojují kontejnery vedle sebe pro vytvoření pevného blokového celku (např. na lodních palubách nebo ve stavebnictví).
Interakce s ostatními komponenty
| Komponenta | Vztah k rohovému prvku | Popis použití |
|---|---|---|
| Twist lock | Přesně padne do otvoru | Fixace kontejnerů na sobě, na podvozku, na lodi |
| Bridge fitting | Upevnění do bočních otvorů | Spojení kontejnerů vedle sebe |
| Zvedací hák, spreader | Zasunutí do horních otvorů | Bezpečné zvedání kontejneru |
| Manipulační kolečka | Uchycují se do rohového prvku | Mobilita kontejnerů na areálu |
Údržba, inspekce a životnost
Pravidelná inspekce
- Praskliny: Hledají se zejména v okolí svarů a otvorů (ohrožení integrity).
- Deformace: I drobná prohnutí mohou znamenat ztrátu bezpečnosti.
- Koroze: Hluboká koroze je důvodem k výměně prvku.
- Opotřebení otvorů: Přílišné vyběhání znemožní bezpečné použití twist locku.
Kritéria pro opravu
- Podle IICL5: Výměna nebo svařování pouze certifikovaným pracovníkem, náhradní díly musí být ISO 1161.
- Zákaz neodborných zásahů: Riziko ztráty certifikace a životu nebezpečných situací.
Životnost
- Běžně přesahuje 20–25 let i v náročných podmínkách.
- Při správné údržbě lze používat opakovaně i při několikanásobné rekonstrukci kontejneru.
Často kladené otázky (FAQ)
- Jsou všechny rohové prvky stejné?
Ne, existují čtyři typy: TL, TR, BL, BR. Každý má specifickou polohu a tvar otvorů. - Jaký materiál se používá?
Výhradně vysoce kvalitní litá ocel, nejčastěji Corten. - Mohu použít corner casting pro vlastní konstrukci?
Ano, běžně se používají pro výrobu přístřešků, rámů, modulárních staveb díky standardizovaným rozměrům a extrémní pevnosti. - Jak poznám originální prvek podle ISO 1161?
Podle rozměrů, označení, tvaru otvorů a hmotnosti (cca 11–12 kg/ks). - Jaká je cena jednoho rohového prvku?
Na západních trzích cca 60–70 USD/ks. Cena se liší podle výrobce, certifikace a aktuálních cen oceli.
Závěr
Rohový prvek (corner casting) je klíčový komponent ve světě přepravních kontejnerů. Jeho technická dokonalost, globální standardizace a extrémní pevnost tvoří základ bezpečné a efektivní logistiky napříč kontinenty. Poznatky o ISO 1161, správné výrobě, inspekci i použití těchto prvků jsou nezbytné pro každého, kdo se kontejnerovou přepravou, logistikou nebo výstavbou z kontejnerů zabývá.
