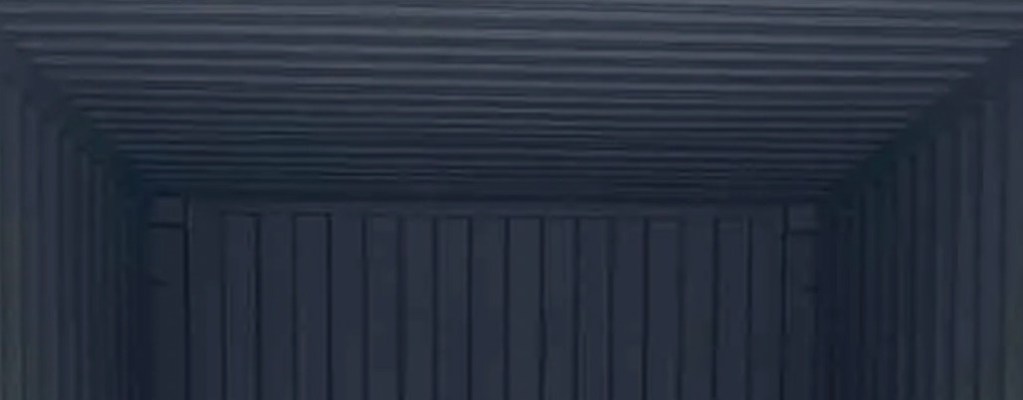

Horní rám (header)

V komplexním světě mezinárodní logistiky a přepravy jsou přepravní kontejnery základní stavební jednotkou globálního obchodu. Jejich konstrukce je výsledkem sofistikovaného inženýrství, kdy každý prvek plní zásadní funkci pro bezpečnost, odolnost a životnost kontejneru. Jedním z nejdůležitějších a často přehlížených prvků je horní rám (anglicky header, header rail), který zásadně ovlivňuje strukturální integritu celé konstrukce.

Tento článek podrobně rozebírá definici, umístění, funkci, konstrukci, normy, běžné typy poškození i opravy horního rámu kontejneru – a tím přináší komplexní pohled na tuto klíčovou součást přepravních kontejnerů.

Definice: Co je Horní Rám (Header) Kontejneru?

Horní rám (header) je masivní, horizontálně orientovaný ocelový nosník, který tvoří horní část předního a zadního rámu přepravního kontejneru. Je to jeden z hlavních strukturálních prvků, zodpovědný za:

• Udržení tvaru a rozměrů kontejneru
• Přenos sil mezi rohovými sloupky (corner posts)
• Stabilizaci při stohování a přepravě
• Bezproblémovou funkci dveří a těsnění

Na kontejneru najdete dva hlavní horní rámy:

Anatomie a Umístění v Konstrukci Kontejneru

Přední Horní Rám (Front Header)

• Je součástí tzv. čelního rámu – spolu s předním spodním rámem a dvěma rohovými sloupky.
• Přivařen k horním rohovým prvkům (corner castings) a sloupkům.
• Spolu s ostatními prvky tvoří tuhý obdélníkový rám, který brání deformaci čelní stěny.
• Přenáší síly z čelní stěny do konstrukce kontejneru.

Schéma čelního rámu:

Zadní Horní Rám (Rear Header / Door Header)

• Součást dveřního rámu, nad dvoukřídlými dveřmi.
• Nese masivní zatížení při stohování a zvedání za horní rohové prvky.
• Na spodní straně jsou upevněny držáky vaček (cam keepers) – klíčové pro uzamčení dveří.
• Často je zde přivařena odkapová lišta (rain gutter), která chrání interiér před deštěm.

Technické detaily (dle ISO 1496):

• Přesné rozměry, tloušťka materiálu i umístění jsou standardizované pro vzájemnou kompatibilitu všech ISO kontejnerů.

Vztah k Ostatním Strukturálním Komponentám

Horní rám propojuje a stabilizuje klíčové prvky:

• Rohové prvky (corner castings): Masivní litinové/kované díly, které slouží pro zvedání, stohování a fixaci kontejnerů. Horní rám je k nim pevně svařen.
• Rohové sloupky (corner posts): Hlavní vertikální nosníky, které nesou váhu při stohování.
• Střešní panel: Z vlnitého ocelového plechu, přivařen k horním rámům a podélným nosníkům.
• Horní podélné nosníky (top side rails): Dlouhé nosníky na bocích, propojují přední a zadní rám.

Funkce a Význam Horního Rámu

Zajištění Strukturální Integrity

• Udržení tvaru: Zamezuje „rozjetí“ bočních stěn, zachovává přesný pravý úhel a obdélníkový profil.
• Odolnost proti krutu: Při manipulaci vznikají krouticí síly, zejména při zvedání za jeden roh. Horní rám tyto síly absorbuje a rozkládá.

Nosnost a Schopnost Stohování

• Přenos zatížení: Umožňuje stohování až devíti kontejnerů na sobě; zatížení je vedené přes rohové prvky a sloupky – horní rám zajišťuje jejich přesnou pozici.
• Stabilizace při stohování: Jakákoli deformace by mohla způsobit selhání celého sloupce kontejnerů.

Funkčnost Dveří a Ochrana Nákladu

• Těsnění dveří: Přesná rovinnost zadního horního rámu je kritická pro dokonalé doléhání těsnění a vodotěsnost.
• Bezpečnost: Pevné držáky vaček zajišťují odolnost proti vypáčení i při pokusu o vloupání.
• Ochrana před deštěm: Odkapová lišta odvádí vodu mimo dveře.

Materiál, Konstrukce a Výrobní Standardy

Materiál

• Corten ocel (COR-TEN steel):
  • Vysoce odolná vůči atmosférické korozi díky ochranné patině.
  • Tloušťka materiálu typicky 4–6 mm dle typu kontejneru a pozice rámu.
  • Umožňuje dlouhou životnost i v agresivním mořském prostředí.

Konstrukce

• Výroba: Rám je svařen z profilovaných plechů nebo dutých ocelových profilů.
• Profil: Obdélníkový či tvarovaný pro maximální pevnost při minimální hmotnosti.
• Svařování: Všechny spoje jsou zhotoveny metodou MIG/MAG dle přesných technických norem.

Normy a Standardy

• ISO 1496: Určuje rozměry, polohu, pevnost a testovací zatížení pro všechny strukturní prvky včetně horního rámu.
• CSC štítek: Certifikuje, že kontejner splňuje bezpečnostní požadavky.

Běžné Problémy, Poškození a Opravy

Typy poškození horního rámu

Postupy oprav

• Inspekce: Pravidelná vizuální kontrola, měření deformací, kontrola svárů, test těsnosti dveří.
• Rovnání: Menší deformace je možné vyrovnat hydraulickým lisem, vždy dle normy.
• Vyříznutí/výměna: Poškozenou část rámu lze vyříznout a nahradit novým ocelovým profilem, svary musí být kontrolovány na kvalitu.
• Svařování: Použití Corten elektrod a speciálních metod pro udržení antikorozních vlastností.
• Opětovná aplikace nátěru: Po opravě je nutné nanést speciální antikorozní nátěr.
• Oprava držáků vaček: Svaření nebo kompletní výměna za nový díl.

Všechny opravy musí být prováděny podle standardů IICL nebo ekvivalentních mezinárodních norem!

Horní Rám u Různých Typů Kontejnerů

Technické Tabulky: Rozměry a Umístění (dle ISO 1496)

Časté Dotazy (FAQ)

Jak poznám poškozený horní rám?

• Nejčastěji podle problémů se zavíráním dveří, viditelné deformace, koroze nebo praskliny u svárů.

Je možné horní rám opravit svépomocí?

• Opravy jsou vždy specializovaná činnost – doporučuje se pouze certifikovaným servisům podle IICL nebo ISO normy.

Proč je Corten ocel vhodná pro horní rám?

• Vytváří ochrannou patinu, která zpomaluje další korozi – ideální do agresivního prostředí.

Jaká je životnost horního rámu?

• Při správné údržbě a pravidelných kontrolách přes 20 let, záleží však na podmínkách nasazení a intenzitě používání.

Závěr

Horní rám (header) je zásadní strukturální komponentou každého přepravního kontejneru. Jeho konstrukce, materiál i umístění určují pevnost, odolnost, možnost bezpečného stohování a funkčnost dveří. Správně navržený a udržovaný horní rám je klíčem k dlouhé životnosti a bezpečnému provozu kontejneru v náročných podmínkách mezinárodní dopravy.
