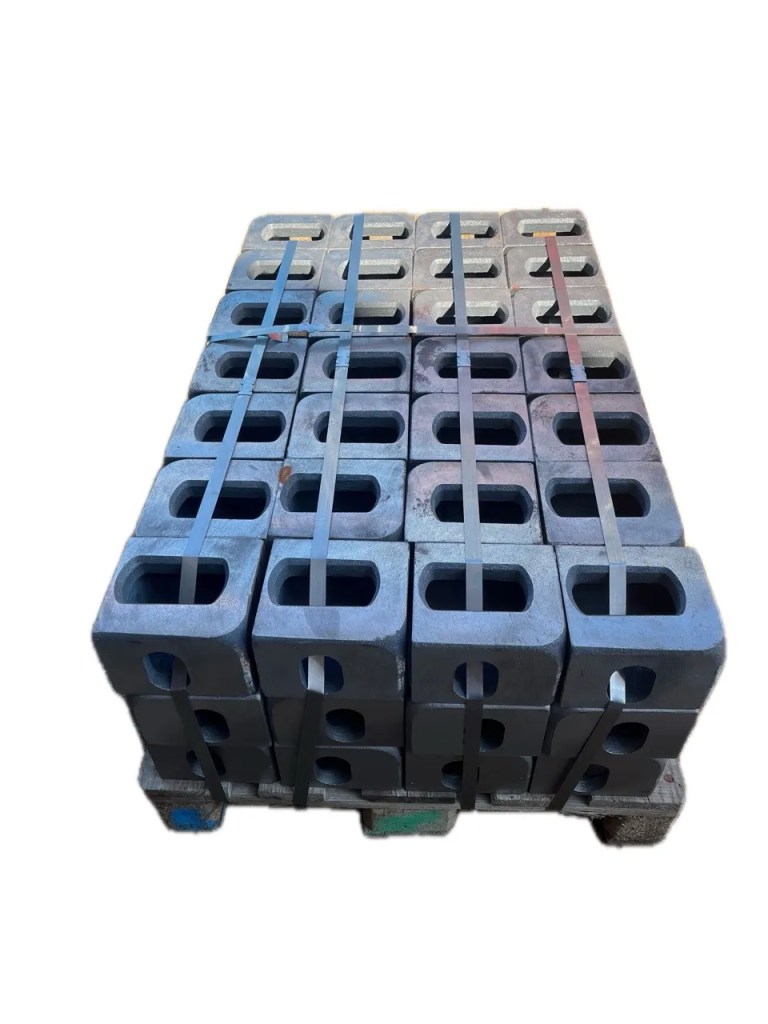

Corner Casting – Certifikát 3.2

Rohová tvarovka s certifikátem 3.2 představuje vysoce standardizovanou kovovou součástku dle ISO 1161, která je klíčovým uzlovým prvkem konstrukce intermodálních kontejnerů. Certifikát 3.2 dle EN 10204 je nejpřísnější forma ověření materiálu, která znamená, že vlastnosti materiálu, jeho chemické složení i výrobní sledovatelnost byly nezávisle zkontrolovány a potvrzeny nejen autorizovaným oddělením jakosti výrobce, ale také nezávislou třetí stranou – inspekční agenturou nebo klasifikační společností. Právě tato dvojitá validace poskytuje nejvyšší možnou jistotu o kvalitě, původu a integritě kritické komponenty.

Přehled základních pojmů

Co je ISO rohová tvarovka?

• Rohová tvarovka (corner casting, ISO 1161) je základní, blokovitý ocelový díl umístěný na osmi rozích přepravního kontejneru.
• Funkce:
  • Manipulace: Standardizované uchycení pro jeřáby a spreadery.
  • Stohování: Umožňuje stabilní stohování kontejnerů na lodích, v přístavech i depech.
  • Upevnění: Slouží jako body pro zamykací zařízení (twistlocky) a kotvení na plošiny, železniční vagóny či návěsy.

Proč je důležitá kvalita? Protože selhání jediné rohové tvarovky může způsobit destruktivní kolaps celé konstrukce. Proto jsou rozměry, tvar a pevnost přesně stanoveny normou ISO 1161.

Co je EN 10204?

• EN 10204 – evropská norma Kovové výrobky – Druhy dokumentů kontroly.
• Definuje typy inspekčních certifikátů o kvalitě materiálu a rozsahu jejich ověření.
• Umožňuje jednoznačně doložit jakost a shodu s objednávkou napříč mezinárodními dodavatelskými řetězci.

Typy certifikátů EN 10204:

Certifikát 3.2 v detailu

Co znamená „nezávislé ověření třetí stranou“?

• Kromě interní kontroly výrobce je celý proces výroby, zkoušení a dokumentace fyzicky ověřen certifikovaným inspektorem nezávislé agentury.
• Běžné agentury: American Bureau of Shipping (ABS), Bureau Veritas (BV), DNV, Lloyd’s Register apod.
• Proces zahrnuje:
  • Audit výrobního procesu (návštěva továrny, kontrola sledování šarží a značení).
  • Fyzické svědectví při mechanických a rázových zkouškách (např. Charpy V-notch test při -20 °C).
  • Kontrola dokumentace chemického složení, výsledků zkoušek i sledovatelnosti (traceability).
  • Rozměrové a vizuální prověření finálních tvarovek dle ISO 1161.

Proč je certifikát 3.2 pro rohové tvarovky zásadní?

• Bezpečnost konstrukce: Rohové tvarovky přenášejí zatížení až 190 tun na spodní rohové body. Certifikát 3.2 garantuje, že materiál má potřebnou pevnost, houževnatost i odolnost vůči křehkému lomu při nízkých teplotách.
• Požadavek norem a regulací: Pro speciální kontejnery (např. offshore DNV 2.7-1, cisternové kontejnery, konstrukce pro ropný a plynárenský průmysl) je 3.2 certifikace často povinná.
• Ochrana proti padělkům: V globálním dodavatelském řetězci je 3.2 certifikát „pasem důvěryhodnosti“ komponenty.
• Důkaz původu a vlastností: Umožňuje zpětně dohledat výrobní dávku, chemické složení i mechanické vlastnosti.

Srovnání: Certifikát 3.1 vs. 3.2

Průběh certifikace 3.2 pro ISO rohové tvarovky

1. Objednávka: Kupující musí jednoznačně zadat požadavek na EN 10204:2004 typ 3.2 a jmenovat akceptovatelné inspekční agentury.
2. Výrobní a kontrolní proces výrobce:
   • Sledovatelnost tavby a šarže.
   • Chemická analýza materiálu (spektrometrie).
   • Mechanické zkoušky (pevnost v tahu, mez kluzu, tažnost).
   • Rázové zkoušky (Charpy V).
   • Kompletní dokumentace.
3. Inspekce třetí stranou:
   • Audit výrobního procesu a dokumentace.
   • Výběr vzorků a svědčení zkoušek.
   • Kontrola značení, rozměrů a vizuální inspekce.
   • Spolupodpis certifikátu = formální potvrzení typu 3.2.

Praktické tipy a omezení

• Přesná specifikace v objednávce: Vyžadujte jasně typ certifikátu, produkt, normu a povolené agentury.
• Schvalování certifikátů před použitím: Vždy si nechte certifikát zaslat k odsouhlasení před začleněním tvarovky do konstrukce.
• Omezení: Certifikát 3.2 neznamená automatické schválení celého kontejneru pro konkrétní použití dle pravidel klasifikační společnosti – může být vyžadováno další projektové schválení.

Co obsahuje inspekční certifikát 3.2?

• Název výrobce a produktu (ISO 1161 corner casting)
• Rozměry a množství, číslo tavby, číslo šarže
• Chemické složení a výsledky mechanických zkoušek konkrétní dávky
• Výsledky dalších zkoušek (rázové, ultrazvukové, vizuální)
• Protokol o sledovatelnosti (traceability)
• Podpisy: pověřený zástupce výrobce a inspektor nezávislé třetí strany

Související pojmy a normy

• ISO 1161: Mezinárodní norma pro rozměry, materiály a pevnostní požadavky na rohové tvarovky kontejnerů
• EN 10204: Norma pro inspekční dokumenty kovových výrobků
• Třetí strana (Third Party Inspection, 3PI): Nezávislá agentura zajišťující objektivní kontrolu
• Sledovatelnost materiálu: Možnost zpětně dohledat původ materiálu od chemické analýzy až po finální komponent
• Charpy V-notch test: Rázová zkouška pro ověření houževnatosti materiálu při nízkých teplotách
• ABS, BV, DNV, Lloyd’s Register: Nejznámější inspekční a klasifikační společnosti v oblasti dopravy a strojírenství

Závěr

Certifikát 3.2 pro ISO rohovou tvarovku je zlatým standardem bezpečnosti a důvěryhodnosti v oblasti kontejnerových komponent. Zaručuje, že každý kus je vyroben, zkoušen a doložen podle nejpřísnějších požadavků mezinárodních i evropských norem, a že jeho vlastnosti ověřila nezávislá autorita. V kritických aplikacích, kde je klíčová bezpečnost, integrita a sledovatelnost, je tento certifikát nepostradatelný.
