Jak spawać kostki narożne kontenerów – CORNER CASTING

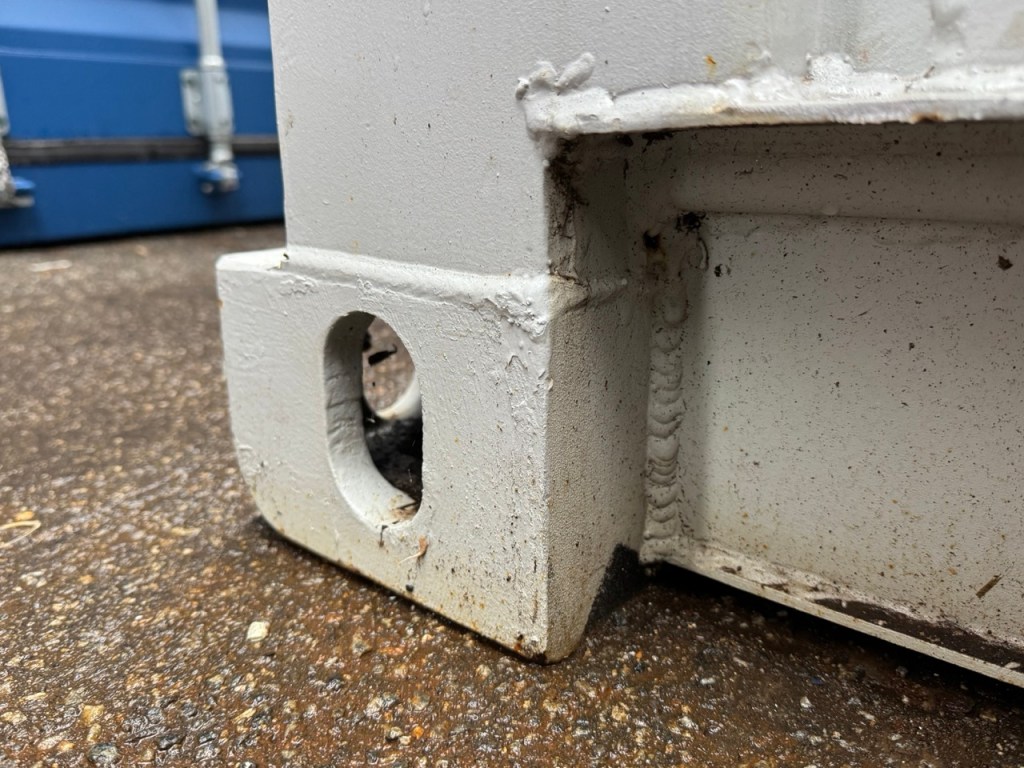

Kostka narożna (znana także jako corner casting, corner fitting lub corner block) jest masywnym odlewem lub elementem spawanym, który tworzy każdy z ośmiu narożników kontenera ISO. Jej główne funkcje:
- Obsługa: Zapewnia punkty podnoszenia przy użyciu dźwigów, wózków widłowych lub rozporowy.
- Układanie: Umożliwia bezpieczne połączenie pionowe kontenerów przy użyciu zaczepów skrętnych.
- Uwiązanie: Służy jako punkty mocowania do zabezpieczania kontenera podczas transportu.
- Integralność strukturalna: Przenosi wszystkie obciążenia i stanowi mocne punkty konstrukcji kontenera.
Standardowy kontener ISO ma 8 takich kostek: 4 na górze, 4 na dole.
Synonimy
- Kostka narożna
- Odlew narożny
- Narożnik kontenera
- Corner Casting
Standaryzacja
Dzięki normalizacji wymiarów i właściwości kostek narożnych zgodnie z ISO 1161, zapewniona jest kompatybilność kontenerów na całym świecie.
Specyfikacje i normy: ISO 1161, IACS
Właściwości, wymiary, tolerancje i materiały kostek narożnych są ściśle określone w międzynarodowych normach.
Podstawowe parametry ISO 1161
| Parametr | Wartość |
|---|---|
| Wymiary zewnętrzne | 178 × 162 × 118 mm |
| Tolerancja | Kilka milimetrów, zapewniająca wymienność |
| Typy | Górna lewa (TL), Górna prawa (TR), Dolna lewa (BL), Dolna prawa (BR) – różnią się orientacją i układem otworów |
Typ i układ otworów
| Typ | Pozycja | Otwór górny | Otwory boczne | Otwory przednie |
|---|---|---|---|---|
| Górna lewa | Górny lewy | Tak | Tak | Tak |
| Górna prawa | Górny prawy | Tak | Tak | Tak |
| Dolna lewa | Dolny lewy | Nie | Tak | Tak |
| Dolna prawa | Dolny prawy | Nie | Tak | Tak |
Próby obciążeniowe zgodnie z ISO/IACS
| Typ obciążenia | Wartość (kN) | Uwagi |
|---|---|---|
| Układanie – kostka górna | 848 | Przemieszczenie 25,4 mm w poziomie / 38 mm wzdłuż |
| Układanie – kostka dolna | 954 | Na płaskiej powierzchni |
| Podnoszenie – kostka górna | 150 | Z hakiem lub uchwytem |
| Podnoszenie – kostka dolna | 300 | Pętla pod kątem 30° |
| Zabezpieczenie wzdłużne | 300 | Kostki dolne, 2 punkty |
| Uwiązanie (pionowe) | 300 | Wszystkie otwory |
| Uwiązanie (poziome) | 150 | Wszystkie otwory |
Materiał kostek narożnych: odlew ze stali zgodnie z ISO/IACS
Skład chemiczny (wg IACS, tabela 1)
| Pierwiastek | Granica (%) |
|---|---|
| C | max 0,20 |
| Mn | 0,90 – 1,50 |
| Si | 0,20 – 0,50 |
| P | max 0,035 |
| S | max 0,035 |
| Cr | max 0,25 |
| Ni | max 0,30 |
| Cu | max 0,20 |
| Mo | max 0,08 |
| Al (rozpuszczalny) | min 0,015 |
Równoważnik węgla (Ceq) jest ściśle ograniczony, aby zapewnić spawalność.
Właściwości mechaniczne (wg IACS, tabela 2)
| Właściwość | Wartość minimalna |
|---|---|
| Granica plastyczności ReH | 220 MPa |
| Wytrzymałość na rozciąganie Rm | 430 – 600 MPa |
| Wydłużenie A5 | 25 % |
| Energia udaru (–20 °C) | 27 J |
| Energia udaru (–40 °C) | 21 J |
Obróbka cieplna
Wszystkie kostki muszą być poddane obróbce cieplnej (normalizowanie lub wyżarzanie), aby uzyskać jednorodną mikrostrukturę i zminimalizować naprężenia wewnętrzne.
Stal odlewana vs. Corten
- Kostki narożne: Zawsze wykonane ze stali odlewanej, nigdy z Corten.
- Ściany/ramy kontenera: Zazwyczaj Corten (S355J2W, SPA‑H itp.) dla zwiększonej odporności na korozję.
- Spawalność: Stal odlewana jest przeznaczona do dobrej spawalności; Corten wymaga dodatkowego spoiwa miedziowego.
Jak prawidłowo spawać kostki narożne
Przygotowanie przed spawaniem
- Dokładne czyszczenie – do czystego metalu, wolnego od rdzy, oleju i farby.
- Fazowanie – w celu uzyskania spoiny pełno-przenikającej w rowku (V, X); minimalna szerokość fazy 4–5 mm dla grubych sekcji.
- Ustawienie – minimalizacja szczelin i zapewnienie prawidłowego wyrównania.
Metody spawania
MIG/MAG (GMAW)
- Najczęściej stosowane w przemyśle, wysoka wydajność i jakość.
- Gaz ochronny: 82 % Ar / 18 % CO₂.
- Drut: ER70S‑6 (G3Si1, A18), średnica 1,0–1,2 mm.
- Technika: Przenoszenie natryskowe dla głębokiego wnikania.
FCAW (drut rdzeniowy)
- Odpowiedni do warunków zewnętrznych/ przemysłowych.
- Z/bez gazu: Z gazem – wyższa jakość (E71T‑1); bez gazu – dobra odporność na wiatr.
MMA/SMAW (elektroda otulona)
- Wszechstronny, idealny do napraw i prac w terenie.
- Elektroda: Niskowodna E7018, średnica 2,5–4 mm.
Podgrzewanie i temperatury
| Sytuacja | Podgrzewanie |
|---|---|
| Temperatura < 5 °C | 80–100 °C |
| Grube sekcje (> 25 mm) | 80–150 °C |
| Obecność wilgoci | 80–100 °C |
- Temperatura między przejściami: maks. 250 °C.
- Chłodzenie po spawaniu: powolne; można użyć niepalnej kołdry.
Procedura naprawy zgodnie z normą
- Naprawy wyłącznie na elementach poddanych obróbce cieplnej, nigdy na „odlewie”.
- Po spawaniu przeprowadzić obróbkę cieplną po‑spawalniczą (PWHT) w temperaturze ok. 550 °C.
- Każda naprawiona spoiną musi być poddana wizualnej inspekcji oraz badaniom NDT (magnetycznym lub penetracyjnym).
Typowe wady i środki zaradcze
| Problem | Możliwa przyczyna | Środek zaradczy |
|---|---|---|
| Pękanie / strefa wpływu ciepła (HAZ) | Szybkie chłodzenie, wilgoć | Podgrzewanie, suszenie elektrod |
| Porowatość | Niewystarczająca ochrona gazowa | Zwiększyć osłonę gazową, oczyścić złącze |
| Brak wnikania | Zbyt mały prąd, słabe fazowanie | Zwiększyć prąd, poprawić fazowanie |
Powiązane terminy i akcesoria
- Zaczep skrętny: Element wkręcany w otwory kostki narożnej do układania/łączenia kontenerów.
- Koła kontenera: Koła montowane w dolnych kostkach narożnych dla ułatwienia obsługi.
- Dodatkowe elementy spawane: Dodatkowe uchwyty i rękojeści spawane wokół kostek narożnych.
Oznakowanie i certyfikacja
Każda kostka narożna musi być oznaczona:
- Znakiem producenta
- Numerem roztopu (dla identyfikowalności)
- Oznaczeniem klasyfikacyjnym
Każda partia jest certyfikowana, wraz z wynikami testów chemicznych i mechanicznych.
FAQ – najczęstsze pytania
Czy zawsze trzeba podgrzewać kostkę narożną?
Zalecane, gdy temperatura otoczenia jest poniżej 5 °C, grubość materiału jest duża lub występuje wilgoć. Zapobiega to pękaniu.
Czy mogę używać standardowego drutu ER70S‑6/A18?
Tak, jest to zatwierdzony wybór do spawania stali odlewanej i konstrukcyjnej.
Czy kostki narożne są wykonane z żeliwa?
Nie, zawsze są z odlewu stali, który jest spawalny. Żeliwo nie jest dopuszczalne.
Czy kostki górne i dolne różnią się?
Tak, głównie układem otworów i powierzchniami kontaktowymi, dostosowanymi do różnych rodzajów obciążeń.
Jaka jest prawidłowa procedura naprawy spoiny kostki narożnej?
Naprawa wyłącznie na elemencie poddanym obróbce cieplnej, następnie PWHT i weryfikacja NDT.
Słownik
- Stal odlewana: Stal odlewana z dodatkami zapewniającymi spawalność.
- Żeliwo: Materiał nieodpowiedni, nie‑spawalny, do kostek narożnych.
- Kostka narożna: Synonim kostki narożnej.
- HAZ (Strefa wpływu ciepła): Obszar metalu bazowego, którego właściwości zmieniły się pod wpływem ciepła spawania.
- ISO 1161: Norma dotycząca kostek narożnych kontenerów.
- MIG/MAG (GMAW): Spawanie łukowe pod osłoną gazową.
- Stal niska węgla: Powszechna stal konstrukcyjna o niskiej zawartości węgla.
- PWHT: Obróbka cieplna po spawaniu.
- Podgrzewanie: Ogrzewanie przed spawaniem w celu zmniejszenia ryzyka pęknięć.
Tabele techniczne do praktyki
Skład chemiczny (IACS)
| C | Mn | Si | P | S | Cr | Ni | Cu | Mo | Al (rozpuszczalny) |
|---|---|---|---|---|---|---|---|---|---|
| max 0,20 | 0,90 – 1,50 | 0,20 – 0,50 | max 0,035 | max 0,035 | max 0,25 | max 0,30 | max 0,20 | max 0,08 | min 0,015 |
Właściwości mechaniczne kostek narożnych
| Właściwość | Wartość minimalna |
|---|---|
| Granica plastyczności | 220 MPa |
| Wytrzymałość na rozciąganie | 430 – 600 MPa |
| Wydłużenie | 25 % |
| Energia udaru (‑20 °C) | 27 J |
| Energia udaru (‑40 °C) | 21 J |
