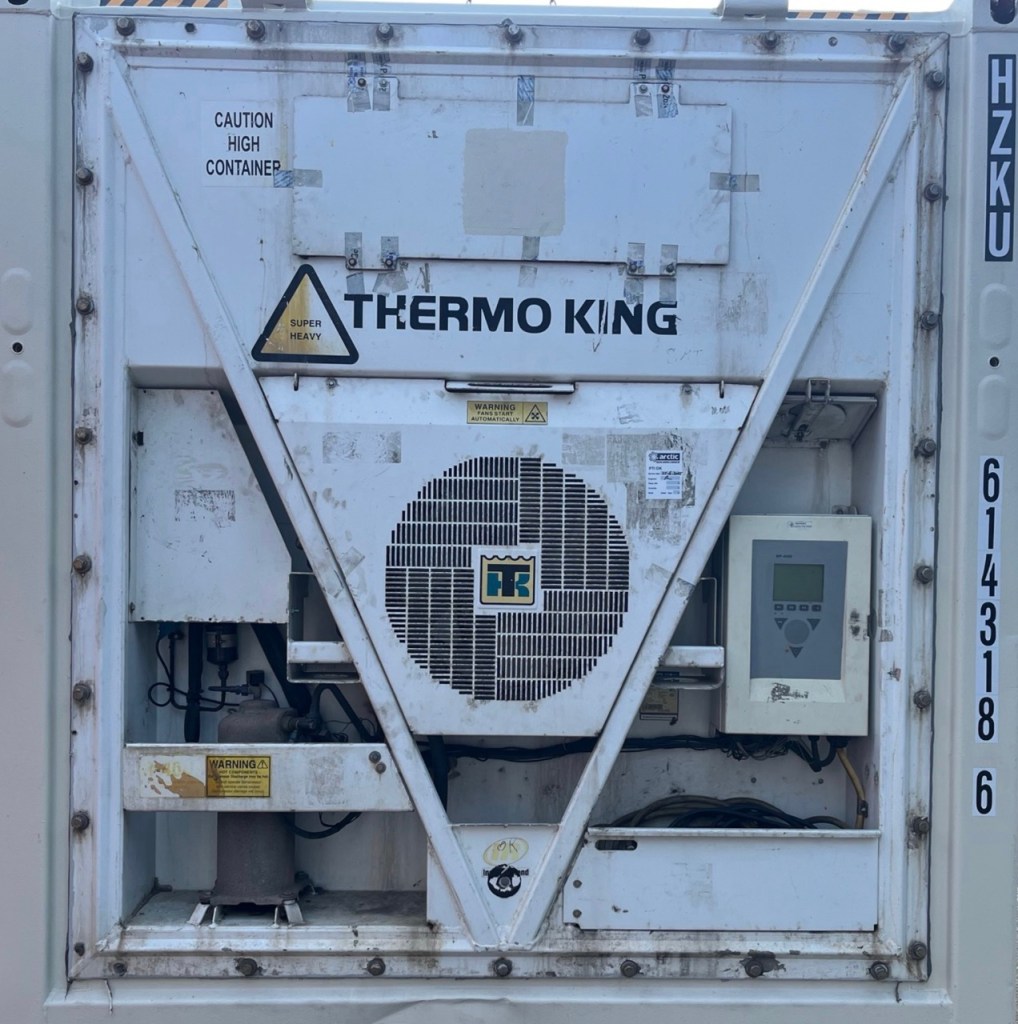

Thermo King Magnum Plus MP4000

Thermo King Magnum Plus MP4000 ist eine hochmoderne, vollständig elektrische, einteilige Kühleinheit für Frachtcontainer, oft als „Reefer” bezeichnet. Die Einheit ist für den globalen intermodalen Transport (See-, Schienen- und Straßentransport) konzipiert und dient der präzisen Temperaturregelung innerhalb des Containers, um temperaturempfindliche Waren vom Beladungsort bis zum Lieferort in optimalem Zustand zu bewahren.

Das Schlüsselelement der Einheit ist die moderne Mikroprozessor-Steuereinheit MP4000, die hohe Präzision, Zuverlässigkeit, Effizienz und einfache Bedienung gewährleistet. Der Magnum Plus MP4000 ist das Ergebnis jahrelanger Entwicklung und Erfahrung und kombiniert bewährte Technologien mit Innovationen wie intelligente Luftverwaltung (AFAM+), robuste Telemetrie für Fernüberwachung (RMM+) und die Verwendung umweltfreundlicher Kältemittel, die zukünftige gesetzliche Anforderungen erfüllen (R-452A).

Er dient als wesentliches Element in der globalen Kühlkette – „Cold Chain” – und ermöglicht den sicheren Transport von Lebensmitteln, Arzneimitteln, Elektronik und anderen empfindlichen Waren.

Grundlegende Funktionen und Anwendung

Zweck der Einheit

Der Magnum Plus MP4000 schafft und erhält eine kontrollierte Temperaturumgebung innerhalb eines standardisierten Frachtcontainers. Er schützt die Ladung vor Schwankungen des äußeren Klimas und erhält ihre Qualität während des gesamten Transports.

Anwendungsbereiche

• Seefracht: Robuste Aluminiumkonstruktion mit Korrosionsschutz, Montage an der Stirnwand des Containers, integrierte Taschen für einfache Handhabung mit Gabelstaplern.
• Straßen- und Schienentransport: Zuverlässigkeit bei Vibrationen und Umgebungswechseln, einfache Installation und Demontage.

Arten von transportierter Ware

• Tiefgefrorene Produkte: Fisch, Meeresfrüchte, Speiseeis, biomedizinische Proben (Temperatur bis −40°C).
• Standard gefrorene Lebensmittel: Fleisch, Geflügel, gefrorenes Gemüse (−18°C bis −20°C).
• Gekühltes Obst und Gemüse: Präzise Temperaturerhaltung über dem Gefrierpunkt, Begrenzung von Austrocknung und Verderb.
• Pharmazeutika: Impfstoffe, biologische Materialien, Arzneimittel (typischerweise +2°C bis +8°C).
• Spezialwaren: Elektronik, chemische Zusatzstoffe, temperatur- und feuchtigkeitsempfindliche Materialien.

Wichtige technische Eigenschaften

Extremer Temperaturbereich und Leistung

• Betriebstemperaturen: −40 °C bis +40 °C (einige Versionen bis +50 °C Umgebungstemperatur).
• Tiefgefrierkapazität: Die Einheit erreicht und hält −40 °C auch bei Umgebungstemperaturen bis +50 °C – einzigartig auf dem Markt.
• Kühlleistung (bei 21 °C Eingang, 38 °C Umgebung, R-404A):
  • 56.700 BTU/h (16,6 kW) bei 21,1 °C
  • 24.785 BTU/h (7,26 kW) bei −17,8 °C
  • 14.000 BTU/h (4,10 kW) bei −35 °C

Schnelles „Pull-Down” (Temperaturabsenkung)

• Die Geschwindigkeit, mit der die Einheit die Temperatur im Container auf den gewünschten Wert senkt.
• Wichtig für: Erhaltung der Qualität frischer Produkte, Verlängerung der Lagerfähigkeit, Effizienzsteigerung im Hafen- und Terminalbetrieb.

Homogene Luftverteilung

• Leistungsstarke Ventilatoren und optimierter Luftstrom: Beseitigung von Temperatur-„Totenzonen”, gleichmäßige Temperatur im gesamten Containerraum.
• Luftdurchsatzspezifikation:
  • Bis zu 6.560 m³/h (3.860 cfm) bei hohen Drehzahlen (0 Pa Widerstand).

Energieeffizienz und niedriger Verbrauch

• Intelligente Verbrauchsregelung: Der Mikroprozessor optimiert den Betrieb von Kompressor und Ventilatoren.
• Messbare Energieeinsparung: Niedrigere Strom- oder Brennstoffkosten, direkter wirtschaftlicher und ökologischer Nutzen.

Steuereinheit MP4000 – das Gehirn des Systems

Hauptfunktionen

• Temperaturregelung: Erfassung mehrerer Temperaturpunkte (Eingang, Ausgang, Verdampfer) mit einer Genauigkeit von bis zu ±0,25 °C.
• Diagnose: Kontinuierliche Überwachung des Zustands aller Schlüsselkomponenten, Generierung und Speicherung von Alarmmeldungen.
• Betriebsdatenerfassung: Archivierung von Temperaturen, Einstellungsänderungen, Alarmen und Luftventilpositionen – wesentlich für Audits und pharmazeutische sowie Lebensmittelstandards.
• Benutzeroberfläche: Digitales Display, LED-Anzeigen, intuitive Tastatur.
• Automatische Kontrolle vor der Fahrt (PTI): Vollständig automatisierte Testsequenz, Überprüfung der Funktionsfähigkeit vor dem Versand des Containers.

Smart PTI

• Bahnbrechende Funktion, die Diagnosen auch während des normalen Betriebs ermöglicht (ob der Container leer oder beladen ist) – beschleunigt die Abfertigung und reduziert Ausfallzeiten.

Fortgeschrittene Technologien und erweiterte Möglichkeiten

AFAM+ – Advanced Fresh Air Management

• Prinzip: Intelligente Luftaustausch im Container basierend auf CO₂- und O₂-Messung, automatische Steuerung von Belüftungsklappen.
• Vorteile: Verlangsamung der Reifung und Verlängerung der Frische von Obst und Gemüse (Bananen, Avocados, Spargel usw.), Minimierung von Austrocknung.
• AVL – Air Vent Logging: Aufzeichnung der Positionen von Belüftungsklappen für Transportaudits.

RMM+ – Telemetrie und Fernüberwachung

• Fernüberwachung und -verwaltung: Bidirektionale Kommunikation mit dem Flottensystem – Überwachung von Temperatur, Einheitenstatus, Alarmen und Möglichkeit zur Fernänderung der Einstellungen.
• Verbesserung von Sicherheit und Logistik: Sofortige Reaktion auf Ausfälle, Optimierung des Betriebs, Möglichkeit zur vorbeugenden Intervention.

Kältemittel R-452A – ökologisch verantwortungsvolle Wahl

• Niedriges GWP: Deutlich niedrigeres Treibhauspotenzial im Vergleich zu traditionellem R-404A.
• Einhaltung von Vorschriften: Erfüllt aktuelle und zukünftige gesetzliche Anforderungen (z. B. F-Gas EU).
• Leistung ohne Verluste: Behält Kühlkapazität und Zuverlässigkeit auch beim Übergang zu umweltfreundlicheren Kältemitteln.

Energielogger

• Echtzeit-Verbrauchsmessung: Übersicht über Energieintensität, Optimierungsmöglichkeiten und Kohlenstoff-Fußabdruck-Dokumentation.

Konstruktion und Schlüsselkomponenten

Optionales Zubehör:

• Wassergekhlter Kondensator (für Transport in Schiffsräumen).
• AFAM+ Set für kontrollierte Atmosphäre.
• Telemetrie-Modem RMM+.
• Sets für spezialisierte pharmazeutische Transporte.

Wartung, Dokumentation und globaler Service

• Offizielle Handbücher: Detailliertes Bedienungshandbuch (TK 61110-4-OP), Wartungshandbuch (TK 60275-4-MM-EN), verfügbar zum Download auf der Website des Herstellers.
• Digitale Archivierung: Handbücher, Überprüfungen und Updates immer online verfügbar – wesentlich für schnelle Unterstützung von Technikern weltweit.
• Weltweites Servicenetz: Rund-um-die-Uhr-Unterstützung, Original-Ersatzteile, Schulung und zertifizierte Techniker.
