SUPER HEAVY
Willkommen in einem umfassenden und technisch detaillierten Glossar zum Begriff SUPER HEAVY Container und allgemein zur Problematik schwerer Schiffscontainer im internationalen Transport. Dieser Artikel richtet sich an Logistikfachleute, Spediteure, Terminaloperatoren, Ingenieure, Inspektoren und jeden, der die kritischen Aspekte des Transports schwerer und übergroßer Ladung mit Schiffscontainern verstehen möchte.
Super Heavy Container (Super schwerer Container)
Was ist ein Super Heavy Container?
Super Heavy Container ist ein spezieller Typ eines standardisierten ISO Containers, der für den Transport von Ladung mit außergewöhnlich hohem Gewicht ausgelegt ist. Von außen unterscheidet er sich oft nicht von herkömmlichen 20′- oder 40′-Containern, aber seine Konstruktion – insbesondere verstärkte Eckpfosten, Wände, Boden und Verbindungselemente – ermöglicht es, deutlich höhere Gesamtgewichte sicher zu transportieren.
Wichtige konstruktive und technische Parameter
| Containertyp | Typisches max. Gesamtgewicht (kg) | Max. Tragfähigkeit (Payload, kg) | Anmerkung |
|---|---|---|---|
| Standard 20′ | 30 480 | 28 180 | ISO 668, häufig verwendet |
| Super Heavy 20′ | 32 500 – 36 000 | 30 250 – 33 750 | Verstärkte Konstruktion, Stahlboden |
| Standard 40′ | 30 480 | 26 700 – 28 800 | Übliche Verbrauchsgütertransporte |
| Super Heavy 40′ | 32 500 – 36 000+ | 29 500 – 34 000 | Spezialprodukte, oft individuell |
Super Heavy Container können auch als Open Top, Flat Rack oder Hardtop-Varianten ausgelegt sein, um außergewöhnlich schwere und große Ladungen zu transportieren, die nicht in einen herkömmlichen geschlossenen Container passen.
Verstärkte Elemente und Materialien
- Stahlboden (steel floor): Ermöglicht höhere Punktbelastung (bis zu 9 200 kg pro Achse eines Gabelstaplers im Vergleich zu etwa 5 500 kg bei Holzböden).
- Eckpfosten und Rahmen: Aus Materialien höherer Festigkeit gefertigt, dimensioniert für höhere dynamische Belastungen.
- Lashing-Punkte und innere Aussteifungen: Verstärkt für sichere Befestigung schwerer Ladung (mindestens 1 000 kg pro Befestigung nach ISO).
Zweck und typische Verwendung von Super Heavy Containern
Super Heavy Container sind überall dort entscheidend, wo Ladung mit hohem Gewicht pro Volumeneinheit transportiert werden muss und wo ein Standardcontainer bereits vor vollständiger Beladung überlastet sein könnte. Typische Anwendungen:
- Schwere Maschinen: Pressen, Industriegeneratoren, elektrische Transformatoren (üblicherweise 15–100 Tonnen), Turbinenteil, Industriemotoren.
- Metallspulen: Stahl, Aluminium, Kupfer in Rollen, wobei das Gewicht einer einzelnen Spule 10–30 Tonnen betragen kann.
- Kies und Baublöcke: Granit-/Marmorblöcke, Fertigteile, Stahlbetonelemente.
- Chemische Fässer und Tanks: Hochdichte Flüssig- und Chemikalienladung, die aufgrund der Dichte schnell das Gewichtslimit erreicht.
- Industrieteile: Große Getriebe, Turbinen, Teile von Produktionslinien, Militärtechnik.
Konsolidierungseffizienz
Die Verwendung eines Super Heavy Containers ermöglicht:
- Konsolidierung schwerer Ladung in einer Einheit (weniger Handgriffe, geringeres Verlust-/Schadensrisiko).
- Bessere Raumnutzung und reduzierte Transportkosten pro Tonne.
Wie man einen Super Heavy Container identifiziert
Korrekte Identifikation ist absolut entscheidend für die Sicherheit bei Handhabung und Transport.
Identifikationsmerkmale:

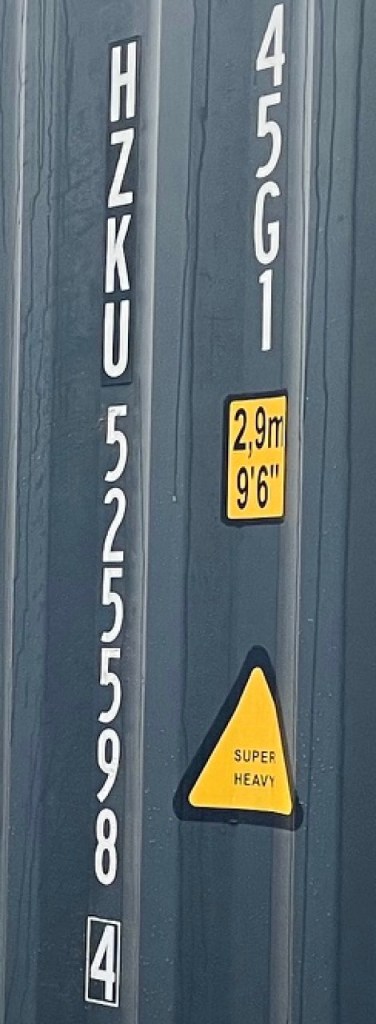

- Warnaufkleber: Obligatorische auffällige Kennzeichnung „SUPER HEAVY”, „CAUTION: HEAVY LOAD” usw., gelbe/orange/rote Farbe.
- CSC-Plakette (Convention for Safe Containers): Metallplatte mit Daten:
- TARE WEIGHT (Gewicht des leeren Containers)
- MAX. PAYLOAD (maximale Tragfähigkeit)
- MAX. GROSS WEIGHT (maximales Gesamtgewicht) – wenn >30 480 kg, handelt es sich um einen Super Heavy.
- Transportdokumentation:
- Bill of Lading (Frachtbrief)
- Packing List (Packliste)
- Cargo Manifest (Frachtmanifest)
- Interne ISO-Code-Kennzeichnung: Spezielle Kennzeichnung (z. B. 22G1, 42G1) für verstärkte Container.
Vergleich: Super Heavy vs. Standardcontainer
| Eigenschaft | Standardcontainer | Super Heavy Container |
|---|---|---|
| Max. Gesamtgewicht | 30 480 kg | 32 500 – 36 000+ kg |
| Max. Punktbelastung des Bodens | 5 460 kg (Holzboden) | 9 200 kg (Stahlboden) |
| Typische Ladung | Konsumgüter, Elektronik | Maschinen, Spulen, Stein, Tanks |
| Ausrüstung | Standard | Verstärkt, mehr Lashing-Punkte |
| Kennzeichnung | ISO, ohne Warnung | Obligatorisches Warnschild |
Sichere Handhabung und Betriebsverfahren
Die Handhabung von Super Heavy Containern ist ein komplexer Prozess, der die Einhaltung internationaler Normen (IMO, CSC, ISO), spezielle Ausrüstung und strenge Aufsicht erfordert.
Bedeutung sicherer Handhabung
- Erhöhtes Risiko für Personal und Infrastruktur: Bei unsachgemäßer Handhabung können Geräte zerstört, Kräne kollabieren, Untergrund beschädigt oder tödliche Verletzungen auftreten.
- Kinetische Energie eines schweren Containers: Selbst kleine Handhabungsfehler haben extreme Folgen.
Erforderliche Ausrüstung und Personal
Für Handhabung und Transport sind erforderlich:
- Heavy Duty Portalkräne (Tragfähigkeit bis zu 100–200 t, Mobilkräne, Schwimmkräne).
- Reach Stacker und Top-Loader mit Zertifizierung für schwere Lasten.
- Spezielle Fahrgestelle und Zugmaschinen (mehrachsig, dimensioniert für höhere Belastungen).
- Geschultes Personal: Kranführer mit Zertifizierung für schwere Lasten, obligatorische Schulung in Kennzeichnungserkennung und Dokumentenbearbeitung (VGM, CSC usw.).
Verfahren und Rechtsvorschriften für sichere Handhabung
- Routenplanung: Notwendigkeit, Brücken- und Straßenlimits zu überprüfen (in der Tschechischen Republik oft max. 48 t pro Fahrzeug, in der EU und USA individuelle Spezialerlaubnis).
- Gewichtslimits und Ladungsverteilung: Innerhalb des Containers muss die schwere Ladung gründlich gegen Verschiebung gesichert sein (obligatorische Schwerpunktberechnungen, Lashing-Plan).
- Inspektoraufsicht (Container Surveyor): Überprüft technischen Zustand, Dokumentation, Kennzeichnung und tatsächliches Gewicht (VGM – Verified Gross Mass obligatorisch seit IMO 2016).
- Einzelgenehmigungen für Transport von Übergewicht und Übermaßen in Häfen und auf Straßen (ausgestellt von der zuständigen lokalen Behörde, gültig für eine Route/eine Fahrt).
Internationale und europäische Normen und Vorschriften:
- IMO SOLAS (Safety of Life at Sea)
- IMO CSC (Convention for Safe Containers)
- IMO CSS Code (Code of Safe Practice for Cargo Stowage and Securing)
- Nationale Straßen- und Eisenbahnvorschriften (einschließlich EU-Richtlinien)
Logistische Herausforderungen und Planung
Typische Herausforderungen:
- Tragfähigkeit von Terminals und Ausrüstung: Nicht jeder Hafen/Terminal hat Ausrüstung für Super Heavy Container (vorher überprüfen).
- Brücken- und Straßenlimits: Erfordern Spezialerlaubnis und Routenplanung, oft notwendig, Lowbed/erweiterbare Anhänger zu verwenden.
- Versicherung und Dokumentation: Höhere Versicherungslimits, detaillierte Dokumentation und Planung jedes Transportschritts.
- Stabilitätsrisiko: Fehler bei der Gewichtsverteilung innerhalb des Containers können die Sicherheit des gesamten Transports gefährden.
Praktische Beispiele
- Transformatoren und Generatoren: Oft über 100 Tonnen, Transport in verstärkten Flat Rack oder Open Top Containern, Beladung auf spezialisierte Heavy Lift Schiffe (semi-submersible).
- Militär- und Kerntechnik: Spezialerlaubnis, Planung unter Aufsicht von Staatsbehörden und Inspektoren.
- Steinbruch- und Hüttenindustrie: Blöcke und Spulen in Super Heavy Containern, Transport nur zu Häfen mit Heavy Duty Kranen.
Glossar verwandter Begriffe
| Begriff | Bedeutung und Verwendung |
|---|---|
| Bill of Lading | Rechtliches Dokument über die Übernahme der Ladung, enthält auch Gewichtsinformationen |
| Container Surveyor | Inspektor, der den technischen Zustand und die Sicherheit des Containers überprüft |
| CSC Plate | Obligatorisches Sicherheitsschild mit technischen Daten |
| Flat Rack | Offener Container mit festen Stirnseiten für schwere/übergroße Ladung |
| Freight Forwarder | Spediteur, der Transport und Dokumentation organisiert |
| ISO Tank | Cisterncontainer für Flüssigkeiten und Gase |
| High Cube | Höhere Containervariante (9’6”), größeres Volumen, geeignet für voluminöse, leichtere Ladung |
| Open Top | Container mit abnehmbarem Dach, geeignet für Beladung von oben |
| Reefer | Kühlcontainer mit aktiver Einheit, oft verstärkt für schwerere Ladung (z. B. Fleisch, Fisch, Medikamente) |
| VGM | Verified Gross Mass – obligatorische Überprüfung des Gesamtgewichts vor Beladung auf das Schiff |
Super Heavy Container stellen einen spezialisierten, hochgradig technischen Bereich der internationalen Logistik dar. Ihre korrekte Verwendung, Erkennung und Handhabung ist ein Zeichen von Professionalität, Sicherheit und Effizienz in der modernen Lieferkette. Für einen erfolgreichen Transport ist Kenntnis der technischen Grenzen, rechtlichen Rahmenbedingungen, ordnungsgemäßer Dokumentation und sorgfältiger Planung jedes Transportschritts erforderlich.
