Lashing Bridge Fitting (Container Bridge Clamp)

Container Bridge Clamp (auch bekannt als Lashing Bridge Fitting oder horizontales Verbindungselement) ist ein spezialisiertes, hochgradig langlebiges mechanisches Element, das für die sichere horizontale Verbindung von Schiffscontainern entwickelt wurde. Seine Hauptfunktion besteht darin, zwei benachbarte Container (nebeneinander oder hintereinander) durch ihre Corner Castings fest und zuverlässig zu verbinden.

In der Praxis funktioniert es als tragfähiger Spannmechanismus, der die Lücke zwischen den oberen Corner Castings zweier paralleler Container “überbrückt”. Das Ergebnis ist eine stabile, einheitliche Struktur, bei der Bridge Clamp die
strukturelle Integrität und Sicherheit ganzer Container-Stapel auf und unter Deck von Schiffen erheblich erhöht. Dies verhindert wirksam unabhängige Bewegungen, Verschiebungen oder Umkippen von Containern – was kritische Risiken besonders unter anspruchsvollen Bedingungen des Seeverkehrs darstellt.

Namen in der Praxis

Brückenspannvorrichtung (Bridge Clamp)
Bridge Fitting
Lashing Bridge Fitting
Container Bridge Clamp
Horizontales Verbindungselement (horizontale Container-Spannvorrichtung)

Grundfunktionen und Mechanismus der Bridge Clamp

Prinzip der Mechanik und Befestigung

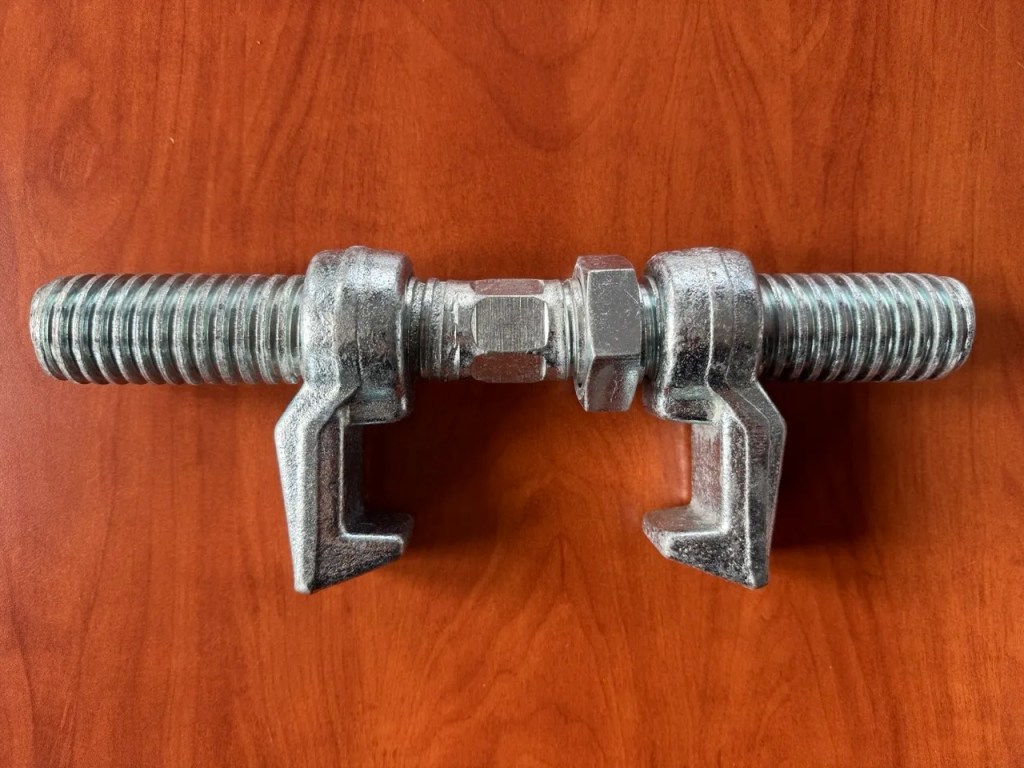

Container Bridge Clamp besteht aus zwei Hauptteilen, die durch eine Gewindewelle verbunden sind. An beiden Enden befinden sich Köpfe aus Schmiedestahl, die präzise in die ovalen Löcher von ISO-Corner Castings passen. Die Installation erfolgt in drei Schritten:

Einfügung: Die Spannköpfe werden in gegenüberliegende Corner Castings benachbarter Container eingeführt.
Anziehen: Durch Drehen der zentralen Mutter (normalerweise Linksgewinde oder ähnliches Element) werden die Vorsprünge zusammengezogen.
Spannkraft: Sobald die Köpfe angezogen sind, wird eine starke Spannkraft ausgeübt, die die Container zueinander fest fixiert. Die Spannvorrichtung widersteht sowohl Zug- (Zug-) als auch Druckkräften.

Tabelle: Übersicht der auf die Spannvorrichtung wirkenden Kräfte

Krafttyp	Charakteristik	Schutz durch Bridge Clamp
Zugkraft	Container werden voneinander weggezogen (z. B. wenn das Schiff sich neigt)	Spannvorrichtung hält Container wie ein Stahlseil zusammen
Druckkraft	Container werden zusammengedrückt (z. B. während Wellenbewegung)	Solider Spannvorrichtungskörper verhindert Verformung und Beschädigungen

Der Mechanismus ist so ausgelegt, dass die Spannvorrichtung, wenn sie ordnungsgemäß angezogen ist,
auch durch Vibrationen oder dynamische Schiffsbewegungen nicht lockert
. Die Zuverlässigkeit einer solchen Lösung ist entscheidend für die Sicherheit der Besatzung und den Schutz der transportierten Waren.

Unverzichtbare Rolle im Container-Sicherungssystem (Lashing-System)

Horizontale versus vertikale Fixation

Im System der Sicherung von Container-Stapeln spielen Bridge Clamp eine Schlüsselrolle in der horizontalen Ebene, während für die vertikale Verbindung hauptsächlich Twist Locks und Stacking Cone verwendet werden.

Sicherungselement	Fixierungsrichtung	Hauptverwendung
Twist Lock	Vertikal	Verbindung von Containern vertikal zwischen Schichten
Stacking Cone	Vertikal	Ausrichtung von Containern beim Stapeln, ohne Verriegelung
Bridge Clamp	Horizontal	Verbindung benachbarter Container in einer Schicht

In der obersten Schicht des Stapels ist horizontale Stabilität kritisch – genau hier wird die Bridge Clamp am intensivsten eingesetzt, da Container von der Seite nicht durch den Schiffsrahmen geschützt sind, sondern nur durch andere Container.

Komplette Montage der Container-Sicherung auf dem Schiff

Basis: Twist Locks verbinden den unteren Container mit festen Punkten auf dem Schiffsdeck.
Zwischenschichten: Twist Locks zwischen jeder Schicht von Containern.
Oberste Schicht: Bridge Clamp verbinden benachbarte Container horizontal.
Diagonale Sicherung: Lashing Bars und Spannschrauben sichern ganze Blöcke diagonal gegen Verdrehung (sogenannte Racking Forces).

Dank dieser Kombination entsteht eine kompakte, monolithische Struktur, die die Widerstandsfähigkeit des Stapels gegen dynamische Belastung unter extremen Bedingungen der offenen See erheblich erhöht.

Typen, Materialien und technische Parameter von Bridge Clamp

Häufigste Typen von Bridge Clamp

Übersicht der Varianten nach Design und Verwendung:

Spannvorrichtungstyp	Länge	Charakteristik der Verwendung	Typische MBL (Zugfestigkeit)
Standard (BE-A1)	260 mm	Für standardmäßige Abstände zwischen Containern	100 kN (~10 Tonnen)
Standard (BE-A1)	380 mm	Für größere Lücken (z. B. Kühlcontainer)	100 kN/300 kN
Verstellbar (BE-B1)	Variabel (178–428 mm)	Spannschraubendesign, für nicht standardmäßige Abstände	bis zu 300 kN

Standard-Typ (BE-A1): Die am häufigsten verwendeten Längen sind 260 mm (Standard Trockencontainer) und 380 mm (größere Lücken für Spezialcontainer oder Kühlcontainer).
Verstellbarer Typ (BE-B1): Ermöglicht präzises Anziehen und Verwendung bei verschiedenen Abständen, geeignet auch für extreme Lasten.

Materialien und Schutzoberflächen-Behandlungen

Material: Hochfester Schmiedestahl (gehärtet) mit kontinuierlicher Kornstruktur, die Widerstandsfähigkeit gegen Ermüdung und Schlagbelastung gewährleistet.
Oberflächenbehandlung: Feuerverzinkt (hot-dip galvanization) für hohe Korrosionsbeständigkeit in aggressiver Meeresumgebung.
Zertifizierung: Alle Spannvorrichtungen müssen von Klassifikationsgesellschaften (ABS, DNV-GL, CCS usw.) nach internationalen Normen ISO (ISO 1161, ISO 3874 usw.) genehmigt werden.

Wichtige technische Parameter

Parameter	Standardwert	Bedeutung
Mindest-Zugfestigkeit (MBL)	100 kN bis 300 kN	Gibt die maximale Kraft an, die die Spannvorrichtung sicher übertragen kann
Länge	260 mm, 380 mm, verstellbar	Je nach Abstand zwischen Containern
Gewicht	3–5 kg (je nach Typ)	Robustheit, einfache Handhabung
Oberfläche	Feuerverzinkt	Schutz vor Korrosion
Zertifizierung	ABS, DNV-GL, CCS	Garantie für internationale Eignung und Sicherheit

Bedeutung und Beitrag zur globalen Schifffahrtsindustrie

Erhöhung der Sicherheit und Unfallprävention

Der größte Beitrag von Bridge Clamp liegt in ihrer Sicherheitsfunktion. Unzureichend gesicherte Container können zu Stapelkollaps und zum Überbordfallen von Containern führen – was ein ernsthafter Zwischenfall mit Auswirkungen auf die Umwelt, die Sicherheit der Besatzung und die Schifffahrtswirtschaft ist. Die ordnungsgemäße Verwendung zertifizierter Bridge Clamp ist die erste Verteidigungslinie gegen diese Risiken.

Maximierung der Kapazität und Effizienz

Dank Bridge Clamp ist es möglich, Container in höhere und breitere Blöcke zu stapeln ohne Risiko ihrer Verschiebung oder des Umkippens. Dies ermöglicht maximale Nutzung des Schiffsladeraums, was die Kosten für den Transport eines Containers senkt und die Wettbewerbsfähigkeit von Spediteuren und Kunden erhöht.

Gewährleistung der Lieferkettenzuverlässigkeit

Die sichere Sicherung von Containern ist eine grundlegende Voraussetzung für die Zuverlässigkeit des internationalen Handels und die pünktliche Lieferung von Waren. Ein robustes Sicherungssystem einschließlich Bridge Clamp eliminiert das Risiko von Ladungsschäden und minimiert Verzögerungen in der Lieferkette.

Einhaltung von Gesetzen und Normen

Die Verwendung von Bridge Clamp, die nach ISO zertifiziert und von Klassifikationsgesellschaften genehmigt sind, ist eine gesetzliche Anforderung auf allen internationalen Routen. Jedes Schiff muss ein genehmigtes Cargo Securing Manual (CSM) haben, das die genauen Typen und Anzahl der verwendeten Sicherungselemente definiert. Die Nichtbeachtung dieser Regeln kann zu Versicherungsverlust, Geldstrafen oder Schiffsfeststellung führen.

Praktische Anwendung in verschiedenen Branchen

Seeverkehr: Primäre Verwendung auf Containerschiffen, Flussfahrzeugen, Fähren und in Häfen.
Landanwendungen: Modulare Gebäude aus Containern, temporäre Lagerhäuser, mobile Einrichtungen (Bauwesen, Festivals).
Lagerung: Sichere Stapelung von Containern in Lagerhäusern, Depots und Terminals.
Spezielle Projekte: Modularisierung und Vorfertigung, z. B. beim Bau von Container-Hotels, Schulen usw.

Zertifizierung, Normen und empfohlene Praktiken

ISO 1161: Standardisierung von Corner Castings und Befestigungslöchern.
ISO 3874: Richtlinien für Handhabung und Sicherung von Containern.
Klassifikationsgesellschaften: ABS, DNV-GL, CCS – genehmigen Design, Festigkeit und Herstellungsprozesse.
Cargo Securing Manual (CSM): Dokumentation zur Ladungssicherung für jedes Schiff, obligatorisch für internationalen Transport.

Häufig gestellte Fragen und Benutzer-Tipps

Wie viele Bridge Clamp werden für einen Container benötigt?
Normalerweise werden vier Bridge Clamp verwendet, um einen Container mit seinem Nachbarn in der obersten Schicht des Stapels zu verbinden – zwei vorne und zwei hinten.

Woher weiß ich, ob die Spannvorrichtung ordnungsgemäß angezogen ist?
Sie muss bis zu dem Punkt angezogen werden, an dem die Mutter nicht mehr manuell weitergedreht werden kann. Visuell darf es keine Lücke zwischen dem Spannkopf und dem Corner Casting geben.

Ist es möglich, Bridge Clamp wiederzuverwenden?
Ja, wenn sie nicht mechanisch beschädigt oder übermäßig korrodiert sind. Eine visuelle Bewertung ist vor der Verwendung immer erforderlich.

Wie lange ist die Lebensdauer einer Bridge Clamp?
Bei ordnungsgemäßer Wartung (Reinigung, Schmierung, Korrosion Inspektion), kann sie über 10 Jahre intensiven Betrieb überschreiten.

Fazit: Ein kleines Element mit großer Bedeutung

Container Bridge Clamp ist scheinbar eine unauffällige Komponente, doch sie ist entscheidend für die Sicherheit und Effizienz der globalen Schifffahrt. Sie ermöglicht den Transport von Containern unter extremen Bedingungen, gewährleistet Stabilität und Ladungsschutz und ist eine notwendige Voraussetzung für die Einhaltung von Gesetzen und wirtschaftliche Wettbewerbsfähigkeit. Ihre ordnungsgemäße Auswahl, Verwendung und Wartung sind daher eine grundlegende Voraussetzung für den Erfolg in der
modernen Container-Logistik.
