Ecke eines Versandcontainers – Eckbeschlag
Versandcontainer-Ecke (Eckbeschlag, auch Eckblock) ist eine unauffällige, aber absolut wesentliche Strukturkomponente jedes ISO-Versandcontainers. Dieser massive Gussstahlblock mit präzise definierten drei Löchern wird in jeder der acht Ecken eines standardisierten Containers platziert. Dank Eckbeschlägen ist es möglich, Container sicher zu handhaben, zu stapeln, an Transportfahrzeuge anzubringen und miteinander zu verbinden, was dieses Element zu einem grundlegenden Baustein der modernen globalen Logistik macht.
Bedeutung von Eckbeschlägen in der Logistik:
- Ermöglichen sicheres Heben und Handhaben von Containern mit Kränen, Spreizern und anderen Geräten
- Ermöglichen das Stapeln von Containern bis zu zehn Schichten, ohne die Last auf Wände oder Dach zu übertragen
- Ermöglichen sichere Befestigung von Containern an Schiffen, Eisenbahnwagen und Straßenchassis
- Dienen als universelle Verbindungspunkte zum Verbinden von Containern zu festen Blöcken
Die Standardisierung von Eckenelementen ist entscheidend – sie gewährleistet vollständige Kompatibilität im weltweiten Transportnetz.
Materialzusammensetzung und Stahlauswahl
Warum Gussstahl?
Eckbeschläge werden fast ausschließlich aus hochwertigem Gussstahl hergestellt. Am häufigsten wird Baustahl ohne zusätzliche Legierungselemente verwendet, der sich durch folgende Eigenschaften auszeichnet:
- Hohe Zug- und Druckfestigkeit – jeder Eckblock überträgt Kräfte im Bereich von Dutzenden von Tonnen
- Ausgezeichnete Zähigkeit – wesentlich für die Widerstandsfähigkeit gegen Stöße beim Be- und Entladen und Transport
- Schweißbarkeit – der Eckbeschlag ist untrennbar mit dem Containerrahmen verschweißt
- Verschleißfestigkeit – die Löcher müssen Tausende von Twist-Lock-Zyklen aushalten
- Korrosionsbeständigkeit – oft unter Verwendung von wetterbeständigem Corten-Stahl, der eine schützende Patina bildet
- Wärmebeständigkeit – behält Eigenschaften bei extremer Kälte und tropischer Hitze
Materialvergleich
| Material | Vorteile | Nachteile |
|---|---|---|
| Gussstahl | Hohe Festigkeit, Schweißbarkeit, niedrige Kosten | Höheres Gewicht, Korrosion bei fehlender Schutzbehandlung |
| Aluminium | Niedriges Gewicht, Korrosionsbeständigkeit | Niedrigere Festigkeit, höherer Preis, schlechtere Schweißbarkeit |
| Gusseisen | Günstigere Herstellung, gute Festigkeit | Niedrigere Zähigkeit, Schweißbarkeit, geringere Schlagfestigkeit |
Aus Sicherheits- und Standardisierungssicht ist Gussstahl eindeutig das bevorzugte Material, wie durch ISO 1161 bestätigt.
ISO 1161: Grundlegende technische Anforderungen
Der Standard ISO 1161:2016 definiert die Konstruktion, Abmessungen und mechanischen Eigenschaften von Eckbeschlägen für Versandcontainer der Serie 1 (einschließlich ISO 668, ISO 1496).
Was ISO 1161 spezifiziert:

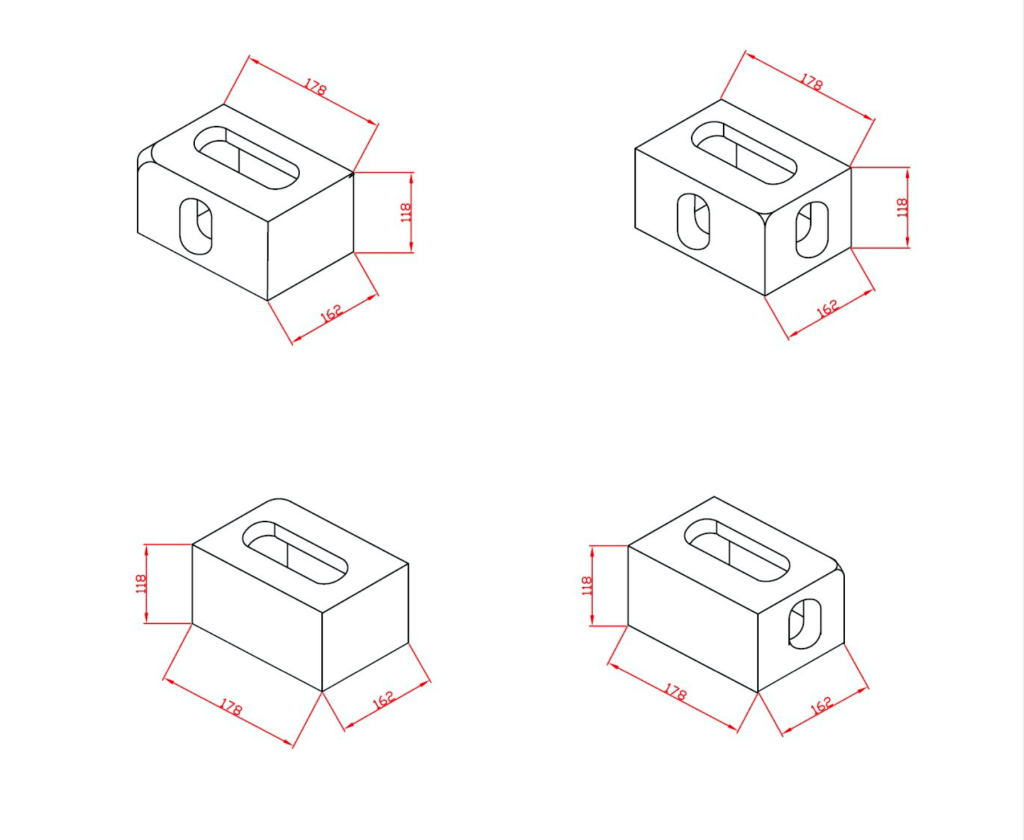

- Genaue Abmessungen – 178 mm (Länge) × 162 mm (Breite) × 118 mm (Höhe)
- Form und Lochplatzierung – drei Löcher auf jedem Block mit präziser Geometrie und Toleranzen von ±1,5 mm
- Mechanische Eigenschaften – Mindest-Zug-, Druck- und Scherfestigkeit, Schlagfestigkeit
- Materialanforderungen – Gussstahl mit präzise definierten Eigenschaften
- Test- und Inspektionsverfahren – Hersteller müssen zerstörende und zerstörungsfreie Tests, Dimensionsprüfungen durchführen und Chargendatensätze führen
Aufgrund dieser Norm sind alle Container und Handhabungsgeräte weltweit vollständig kompatibel und sicher.
Abmessungen, Gewicht und Arten von Eckbeschlägen
Standardabmessungen und Gewicht
| Parameter | Wert |
|---|---|
| Länge | 178 mm |
| Breite | 162 mm |
| Höhe | 118 mm |
| Gewicht | 10,5–12 kg (je nach Typ) |
Das Loch für den Twist-Lock hat einen Durchmesser von 65 mm (oval), während die anderen Löcher je nach Position (oben/unten, Seite/Vorderseite) unterschiedliche Formen aufweisen.
Arten von Eckbeschlägen
Jeder ISO-Container hat acht Ecken, die jeweils mit einem spezifischen Eckbeschlag entsprechend der Ausrichtung ausgestattet sind:
| Typ | Standort | Lochabeschreibung |
|---|---|---|
| Oben Links (TL) | Obere linke Ecke | Ovales Seitenloch, schildförmiges Vorderloch, großes oberes Loch |
| Oben Rechts (TR) | Obere rechte Ecke | Spiegelbild von TL |
| Unten Links (BL) | Untere linke Ecke | Ovale Seiten- und Vorderlöcher, großes unteres Loch |
| Unten Rechts (BR) | Untere rechte Ecke | Spiegelbild von BL |
Jeder Block trägt eine interne Entlastungsmarkierung (TL, TR, BL, BR) zur einfachen Identifizierung während der Herstellung und Reparaturen.
Funktionen und praktische Verwendung von Eckbeschlägen
Heben und Handhaben
- Kräne/Spreizer: Alle Container werden ausschließlich durch die Eckelemente gehoben; der Spreizer führt Twist-Locks in die oberen Löcher ein und sichert den Container durch Drehung.
- Gabelstapler: Das Handhaben leerer Container mit Haken/Adaptern nutzt ebenfalls die Ecklöcher.
Stapeln
- Lastübertragung: Das gesamte Gewicht gestapelter Container wird nur durch die Eckblöcke und Pfeiler übertragen – Wände und Dach tragen keine Last.
- Stabilität: Die präzise Geometrie der Eckelemente ermöglicht das Stapeln bis zu 10 Schichten ohne Verformungsrisiko.
Sicherung und Befestigung (Lashing)
- Auf dem Schiff: Twist-Locks und Brückenbeschläge verbinden Container vertikal und horizontal durch die Eckblöcke.
- Auf Chassis/Wagen: Twist-Locks auf dem Lastwagen oder Eisenbahnfahrwerk sichern den Container an den unteren Ecken.
- Horizontale Verbindung: Brückenbeschläge verbinden Container zu festen Blöcken und erhöhen Stabilität und Sicherheit.
Intermodaler Transport
Eckbeschläge ermöglichen schnelle Übergänge zwischen Schiff, Zug und Straße, ohne die Ladung im Container zu handhaben.
Wechselwirkung mit anderen Komponenten
| Komponente | Beziehung zum Eckbeschlag | Funktion |
|---|---|---|
| Twist Lock | Wird in Eckblocklöcher eingeführt | Sichert den Container an Chassis, Schiff und anderen Containern |
| Brückenbeschlag | Verbindet benachbarte Container horizontal | Erhöht Stapelstabilität |
| Spreizer | Handhaben Container über Twist-Locks | Sicheres und effizientes Heben |
| Container-Räder | Befestigung an unteren Ecken | Bieten Mobilität für leere Container |
Herstellung, Qualitätskontrolle und Montage
Herstellungsprozess
- Gießen: Geschmolzener Stahl wird in eine präzise Form gegossen (normalerweise Sand oder Keramik).
- Bearbeitung: Nach dem Abkühlen erfolgt genaue Bearbeitung von Funktionsflächen und Löchern.
- Markierung: Jeder Block wird mit Typ, Charge und oft dem Logo des Herstellers gekennzeichnet.
- Prüfung: Dimensionsprüfung, mechanische Prüfung (Zug, Schlag), Risserkennung (z. B. Ultraschall).
- Zertifizierung: Der Hersteller muss die Konformität mit ISO 1161 für Seeschiffe nachweisen, mit Zertifizierungsstellen von Drittanbietern (Lloyd’s Register, Bureau Veritas, ABS usw.).
Montage am Container
- Schweißen: Eckblöcke werden an den Containerrahmen geschweißt (hochwertige Schweißnähte sind wesentlich).
- Genauigkeitsbetonung: Genaue Abmessungen müssen für globale Kompatibilität und Sicherheit beibehalten werden.
Wartung, Inspektion und Lebensdauer
- Inspektion: Überprüfung auf Risse (besonders in Schweißnähten), Verformung, Korrosion oder übermäßigen Verschleiß der Löcher.
- Reparatur: Schweißen von Rissen oder Austausch des gesamten Blocks darf nur von zertifiziertem Personal durchgeführt werden, unter Verwendung von Original-ISO-1161-konformen Teilen.
- Lebensdauer: Ein ordnungsgemäß gewarteter Eckbeschlag hält typischerweise 20–25 Jahre, oft länger als der Container selbst.
Häufig gestellte Fragen (FAQ)
Sind alle Eckbeschläge an einem Container identisch?
Nein, es gibt vier Typen (TL, TR, BL, BR), die sich in Lochform und Ausrichtung unterscheiden.
Woraus sind sie hergestellt?
Ausschließlich aus hochwertigem Gussstahl, der ISO 1161 erfüllt.
Welche Tragfähigkeit haben sie?
Ein Eckbeschlag kann beim Stapeln bis zu 86 Tonnen ohne Verformung tragen (der gesamte Container bis zu 250 Tonnen).
Warum ragen sie aus der Containerkontur heraus?
Um das gesamte Gewicht durch den robusten Rahmen beim Stapeln oder beim Aufstellen auf dem Boden zu übertragen, nicht durch Wände oder Boden.
Können sie separat gekauft werden?
Ja, Eckbeschläge sind leicht erhältlich und sind dank Standardisierung auch für modulare Konstruktionen, Unterstände usw. geeignet.
Eckbeschläge in der Praxis – Beispiele von Typen
| Typ | Foto und Beschreibung |
|---|---|
| Unten Rechts | Stahl, gefräste Oberfläche, ISO 1161 zertifiziert |
| Oben Links | Stahl, präzise bearbeitetes Twist-Lock-Loch |
| Oben Rechts | Spiegelbild von TL, in oberen Ecken verwendet |
| Unten Links | Untere linke Ecke, gefräst für präzise Sitzposition |
Interessante Verwendungen über den Transport hinaus
- Modulare Gebäude: Eckblöcke sind beliebte Bauelemente für Häuser, Büros, Unterstände und temporäre Strukturen aus Containern, da sie einfaches Verbinden und Handhaben von Modulen ermöglichen.
- Spezialanwendungen: Können für mobile Rahmen, Transportplattformen, Rahmen für Generatoren oder technologische Ausrüstungen verwendet werden, die einfachen Transport erfordern.
