Specifikacija dimenzij kotnih litin

Specifikacija dimenzij kotnih litin je bistvena tema za vse, ki delajo s prevoznimi kontejnerji, njihovo proizvodnjo, popravili, nakupom rezervnih delov ali tehničnimi modifikacijami. Kotne litine, ki jih pogosto imenujejo tudi kotne kocke ali kotne litine, so na prvi pogled videti kot razmeroma preprosti jekleni deli. V resnici pa spadajo med najpomembnejše elemente celotnega kontejnerja, saj se prav prek njih kontejner dviguje, zlaga, sidra in zavaruje med prevozom.

Če dimenzije kotne litine ne ustrezajo standardu ISO 1161, nastane težava, ki ni zgolj proizvodno ali montažno vprašanje. To je varnostno, operativno in komercialno vprašanje. Neskladne dimenzije lahko pomenijo nezdružljivost z vrtljivo zapahom, tveganje pri rokovanju z žerjavom, nepravilno naleganje pri zlaganju ali onemogočeno uporabo standardnih tehnik pritrjevanja v intermodalnem prevozu. Zato se pri teh delih spremljajo ne le skupna dolžina, širina in višina, temveč tudi dimenzije odprtin, debeline sten, usmerjenost posameznega kosa in proizvodne tolerance.

Ta vodič povzema natančne tehnične parametre, pojasnjuje, kaj standard ISO 1161 dejansko obravnava, in dodaja kontekst, ki ga na številnih konkurenčnih spletnih straneh primanjkuje: zakaj so posamezne dimenzije pomembne, kako so povezane s funkcijo kotne litine in na kaj je treba biti pozoren pri zamenjavi ali nakupu.

Kaj so kotne litine in zakaj so tako pomembne za kontejnerje?

Kotna litina je standardiziran konstrukcijski element, ki se nahaja v vsakem vogalu prevoznega kontejnerja. En kontejner ima običajno osem takšnih delov: štiri na vrhu in štiri na dnu. Vsak izmed njih ustvarja vmesnik med konstrukcijo kontejnerja in opremo za rokovanje ali pritrjevanje.

Njihov pomen je v tem, da niso zgolj “vogal” kontejnerja v geometrijskem smislu. So natančno določene nosilne in funkcionalne točke. Vanje se vstavljajo vrtljive zapah, dvižni elementi in pritrdilni mehanizmi na podvozjih, železniških vagonih in ladijskih krovih. Brez standardiziranih kotnih litin današnja globalna kontejnerizacija, kot jo poznamo, ne bi obstajala.

Kakšno strukturno vlogo imajo?

Kotne litine prenašajo sile med zunanjim sistemom za rokovanje in okvirjem kontejnerja. Ko se kontejner dvigne, sile ne potekajo naključno skozi stene. Potekajo skozi določene točke, ki morajo vzdržati visoke obremenitve, dinamične udarce in ponavljajoče se obremenitve.

V praksi opravljajo tri glavne naloge:

• omogočajo dviganje kontejnerja,
• zagotavljajo zlaganje kontejnerjev drug na drugega,
• služijo kot standardna točka za sidranje in pritrjevanje med prevozom.

Zato se specifikacija dimenzij kotnih litin ne obravnava zgolj zaradi proizvodne natančnosti. Dimenzija je tu neposredno povezana s funkcionalnostjo celotnega logističnega sistema.

Kotna litina ni navadna litina. Je natančno določen mehanski vmesnik med kontejnerjem in svetom opreme za rokovanje.

Zakaj “približno enak del” ni dovolj?

Pri navadnih jeklenih komponentah lahko majhno odstopanje včasih mine brez večjega vpliva. Pri kotnih litinah temu ni tako. Vrtljiva zapaha ali drugi zaporni element se mora natančno prilegati. Če je odprtina zamaknjena, preozka, preširoka ali ima nepravilno usmerjenost, se morda na prvi pogled zdi, da se vstavi, vendar se med delovanjem lahko pojavijo zračnost, slabo zaklepanje ali nevarna lokalna preobremenitev.

Zato se kotne litine izdelujejo po standardu, ne “po podobnosti”.

Kakšne so standardne dimenzije kotnih litin po ISO 1161?

Standardne dimenzije kotnih litin po ISO 1161 so običajno navedene kot 178 × 162 × 118 mm. Te vrednosti predstavljajo osnovne zunanje dimenzije standardne kotne litine kontejnerja, ki se uporablja na kontejnerjih serije 1.

V tehnični praksi pa sam tridimenzionalni niz vrednosti ni dovolj. Za pravilno razumevanje je treba spremljati tudi dimenzije odprtin, notranjo širino, debelino sten in proizvodne tolerance.

Katere so glavne zunanje dimenzije?

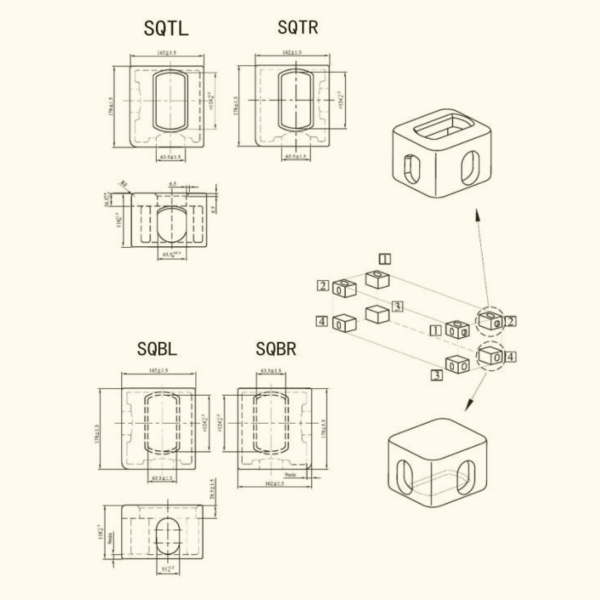

Spodaj je pregled osnovnih dimenzij, na katere boste najpogosteje naleteli:

Proizvajalci pogosto navedejo tudi tolerance, na primer ±0,5 mm za nekatere zunanje dimenzije in približno ±1,0 mm za izbrane notranje parametre. Natančno tolerančno polje je treba vedno preveriti glede na tehnično dokumentacijo konkretnega dela in zahtevano skladnost s standardom.

Katere so pomembne notranje dimenzije in odprtine?

Tu se pokaže razlika med “dimenzijo izdelka” in dejansko funkcionalno specifikacijo. Kotna litina ni poln blok. Vsebuje sistem odprtin, katerih oblika in usmerjenost zagotavljata več načinov pritrditve.

Običajno se spremljajo naslednja območja:

• zgornja odprtina za dvižne in zaporne elemente,
• stranska odprtina za horizontalno pritrjevanje in rokovanje,
• spodnja odprtina za zlaganje in zaklepanje,
• notranja votlina in širina, ki mora sprejeti standardno glavo vrtljive zapahe ali drugega elementa.

Na konkurenčnih spletnih straneh se kot pomembna notranja dimenzija pogosto omenja vrednost približno 98 mm. To je operativno bistveno, ker nepravilna širina neposredno vpliva na združljivost s standardnim zapornim mehanizmom.

Zakaj so dimenzijske tolerance ključne?

Tolerance so pomembne iz istega razloga kot tolerance na ležajih, prirobnicah ali zapornih mehanizmih: sistem mora delovati ponovljivo in varno. Pri kontejnerju, pogosto v zahtevnih razmerah, s korozijo, umazanijo, udarci in dinamičnimi obremenitvami.

Odprtina, ki je pretesna, lahko povzroči oteženo montažo ali onemogočeno zaklepanje. Odprtina, ki je preohlapna, lahko povzroči zračnost, udarce, nepopolno naleganje in hitrejšo obrabo. V obeh primerih gre za funkcionalno napako, ne le za kozmetično pomanjkljivost.

Kaj natančno določa standard ISO 1161?

Standard ISO 1161 določa dimenzijske in funkcionalne zahteve za kotne okovje kontejnerjev serije 1. Njegov glavni cilj je zagotoviti, da ostajajo kontejnerji različnih proizvajalcev, iz različnih držav in za različne načine prevoza medsebojno združljivi.

Brez tega standarda bi si lahko vsak proizvajalec sledil svoji rešitvi. V praksi bi to pomenilo, da bi en kontejner zaklenili na eno podvozje, na drugem pa ne bi šlo, ali da bi v enem pristanišču deloval, v drugem pa bi pri rokovanju odpovedal.

Na katere parametre se standard osredotoča?

ISO 1161 se primarno ukvarja z:

• osnovnimi zunanjimi dimenzijami kotne litine,
• geometrijo in položajem funkcionalnih odprtin,
• zahtevami glede zamenljivosti,
• mehanskim delovanjem pri rokovanju in zlaganju,
• povezavo s standardno opremo za rokovanje in pritrjevanje.

V širšem smislu standard ne deluje izolirano. Je del celotne logike standardizacije kontejnerskega prevoza, kjer morajo dimenzija, trdnost in funkcija ustrezati sistemu kot celoti.

Zakaj je ISO 1161 tako pomemben za globalno logistiko?

Kontejner je uspešen prav zato, ker je standardiziran. Če ima kotna litina enake dimenzije v Evropi, Aziji in Ameriki, lahko isti kontejner dvigne pristaniški žerjav brez konstrukcijskih prilagoditev, zavaruje na tovornem podvozju, prevaža po železnici in zlaga na ladji.

Standard ISO 1161 zato ni “le tehnična risba”. Je temelj interoperabilnosti. S komercialnega vidika je standard, ki zmanjšuje trenje vzdolž celotne prevozne verige.

Kako se razlikujejo zgornje, spodnje, leve in desne kotne litine?

Eden najpogostejših zmotnih predpostavk je, da so vseh osem kotnih litin na kontejnerju enake. Niso. Obstajajo različne vrste glede na položaj in usmerjenost, razlikujejo pa se ne le po smeri vgradnje, temveč tudi po obliki ali usmerjenosti funkcionalnih odprtin.

Zakaj obstajajo štiri osnovne vrste?

V splošni praksi se razlikujejo štiri osnovne različice:

• leva zgornja,
• desna zgornja,
• leva spodnja,
• desna spodnja.

Ker se kontejner dviguje, zavaruje in zlaga z različnih smeri, mora geometrija odprtin ustrezati določenemu položaju v konstrukciji. Ni dovolj imeti “isto kocko, obrnjeno drugače”, ker so nekatere funkcionalne površine, radii in usmerjenosti odprtin definirane posebej.

Primerjava osnovnih vrst

Kdaj vrste ni mogoče zamenjati?

Nezamenljivost ni teoretična podrobnost. Med servisom ali ob nakupu rezervnega dela je treba preveriti:

• položaj dela na kontejnerju,
• usmerjenost odprtin,
• desno/levo različico,
• zgornjo/spodnjo različico,
• skladnost z dokumentacijo proizvajalca in ISO 1161.

Uporaba napačne različice lahko povzroči, da se litina fizično prilega vogal, vendar ne deluje pravilno z opremo za rokovanje.

Kako delujejo odprtine kotnih litin pri dviganju, zlaganju in sidranju?

Dimenzije kotnih litin imajo smisel le, ko so povezane s svojo funkcijo. Odprtine niso oblikovane naključno. Vsaka odprtina ima določeno vlogo pri rokovanju in natovarjanju.

Katera odprtina deluje z vrtljivo zapaho?

Vrtljiva zapaha je zaporni mehanizem, katerega glava se vstavi v odprtino kotne litine in po zasuku, običajno za 90°, ustvari mehansko zaklepanje. Tako poveže kontejner s podvozjem, ladijskim krovom, drugim kontejnerjem ali rokovnim okvirjem.

Da to deluje, morajo biti izpolnjeni naslednji pogoji:

• odprtina je pravilno oblikovana,
• notranje dimenzije so natančne,
• stene so dovolj močne,
• nalegalne površine so v standardnem položaju.

Nepravilna dimenzija odprtine ne pomeni le “slabše montaže”. Lahko pomeni, da se zapaha ne bo mogoče zasukati v varen položaj ali da ne bo prenašala sil, kot bi morala.

Kako delujeta stransko in spodnje pritrjevanje?

Stranske in spodnje odprtine omogočajo različne načine rokovanja in pritrjevanja. V intermodalnem prevozu je ključno, da lahko isti vogal kontejnerja služi več tehnikam pritrditve, odvisno od tega, ali se kontejner dviga, prevaža ali skladišči.

To zahteva kompromis med:

• geometrijsko natančnostjo,
• materialno robustnostjo,
• zadostnim prostorom za funkcijo,
• odpornostjo proti deformaciji pod obremenitvijo.

Kako poteka prenos obremenitve skozi konstrukcijo?

Obremenitev se ne prenaša le lokalno v samo litino. Kotna litina je vozlišče, ki prenaša sile v kotne stebre in okvirne profile kontejnerja. Če je litina slabe kakovosti ali slabo vgrajena, se težava prenaša naprej v celotno konstrukcijo.

Zato je pomembno razumeti dimenzijo kotne litine kot del strukturne verige, ne kot izoliran del.

Iz kakšnega materiala so kotne litine in zakaj?

Kotne litine so najpogosteje iz litega jekla ali visokotrdnostnega litega jekla. Razlog je preprost: del mora združevati natančno geometrijo, odpornost proti udarcem, dobro varivost in visoko duktilnost.

Zakaj ne navadno konstrukcijsko jeklo v preprosti varjeni izvedbi?

Teoretično bi bilo mogoče vogal ustvariti iz več delov, vendar ima standardna litina več prednosti:

• natančna in ponovljiva geometrija,
• boljša integracija kompleksnih oblik odprtin,
• visoka lokalna trdnost,
• standardizirani proizvodni parametri,
• lažje doseganje združljivosti z ISO 1161.

Kompleksna oblika z več funkcionalnimi odprtinami je učinkoviteje rešena z litjem kot z varjenjem iz več segmentov.

Kako poteka proizvodnja?

Proizvodnja običajno vključuje:

1. načrtovanje in model litine,
2. litje, pogosto v peščeno formo,
3. čiščenje in odstranjevanje livnih ostankov,
4. morebitno strojno obdelavo funkcionalnih površin,
5. dimenzijski pregled,
6. materialne in trdnostne preizkuse,
7. certificiranje ali pregled v skladu z zahtevami kupca.

Pri kakovostnih proizvajalcih se spremljajo ne le kemična sestava in trdnost, temveč tudi površinske napake, notranje napake, dimenzijska natančnost in skladnost z dokumentacijo.

Kakšna je teža, nosilnost in trdnostna specifikacija kotnih litin?

Ena standardna kotna litina za ISO kontejner običajno tehta približno 10,9 do 11 kg. Ta razmeroma majhen element pa prenaša zelo velike obremenitve, zlasti pri zlaganju polno naloženih kontejnerjev in pri dinamičnem rokovanju.

Zakaj teža ni le logistični parameter?

Teža posredno kaže na prostornino materiala in robustnost dela, sama po sebi pa ne pove, ali je litina kakovostna. Pomembnejše je, kakšni so:

• trdnost materiala,
• geometrija sten,
• kakovost litja,
• odsotnost razpok ali votlinic,
• dimenzijska natančnost na kritičnih območjih.

Lažji necertificiran del je morda privlačen po ceni, vendar če ne izpolnjuje zahtevanih parametrov, predstavlja operativno tveganje.

Kako so dimenzije povezane z nosilnostjo?

Dimenzije kotnih litin niso le vprašanje združljivosti. Neposredno vplivajo na to, kako se sile porazdelijo po stenah in robovih odprtin. Če bi bile stene šibkejše ali odprtine drugače oblikovane, bi nastajali višji konični stresi, hitrejša utrujenost materiala in večje tveganje za poškodbe pri ponavljajočem se obratovanju.

Natančna geometrija tako ne pomaga le, da se element “prilega”, temveč tudi, da dolgoročno varno deluje.

Ali je mogoče kotne litine popraviti ali jih je treba zamenjati?

V večini profesionalnih uporab velja konservativno pravilo: znatno poškodovana kotna litina se običajno zamenja, ne popravi improvizirano. Razlog je varnostni pomen tega dela.

Katere okvare se pojavljajo najpogosteje?

Tipične težave vključujejo:

• deformacijo po udarcu,
• razpoke,
• vdolbine ali obrabo odprtin,
• korozijo,
• slabo izvedena starejša popravila,
• izgubo dimenzijske natančnosti.

Pri manj pomembnih delih bi bilo morda sprejemljivo manjše popravilo. Pri kotni litini pa vsaka sprememba geometrije vpliva na združljivost in prenos obremenitve.

Kdaj je zamenjava varnejša od popravila?

Zamenjava je običajno prava izbira, če:

• je poškodovana funkcionalna odprtina,
• je nastala razpoka,
• je litina izgubila prvotno geometrijo,
• po popravilu ni mogoče dokumentirati skladnosti materiala in dimenzij,
• gre za kontejner, ki se uporablja v profesionalnem prevozu.

Prav zato je pri nakupu rezervnega dela pomembno preveriti ne le, da gre za “kotno kocko”, temveč da je pravilna vrsta, pravilna usmerjenost in dejanska skladnost z ISO 1161.

Kako se specifikacije dimenzij kotnih litin uporabljajo v praksi?

Specifikacije dimenzij kotnih litin imajo največjo vrednost, ko iz njih lahko sprejemate praktične odločitve. To zadeva nakup, servis, proizvodnjo in modifikacije.

Kako preveriti združljivost ob nakupu?

Ob nakupu rezervnega dela preverite vsaj:

Kje so te specifikacije najpomembnejše?

Najpomembnejše so v naslednjih situacijah:

• zamenjava poškodovane kotne litine,
• proizvodnja ali popravilo okvirja kontejnerja,
• nakup delov pri novem dobavitelju,
• modifikacije kontejnerja za gradbene ali tehnološke namene,
• preverjanje združljivosti s sistemom za rokovanje.

Pri netipičnih projektih, na primer pri kontejnerskih modulih za stavbe, se včasih poskuša uporabiti cenejše ali “podobne” kotne dele. To je kratkovidna rešitev. Če naj bi modul uporabljal standardno opremo za dviganje in sidranje, ostaja standardna kotna litina najvarnejša izbira.

Kateri so najpogostejši napačni predpostavki o dimenzijah kotnih litin?

Okoli te teme se ponavlja več napačnih predpostavk, ki vodijo do nepravilnega nakupa ali montaže.

Napaka 1: Dovolj je, da je dimenzija približno enaka

Ni dovolj. Pri kotnih litinah štejejo milimetri, včasih pa tudi manjša odstopanja na določenih funkcionalnih mestih. Odločilna ni le zunanja dimenzija, temveč tudi položaj in oblika odprtin.

Napaka 2: Vse kotne kocke so zamenljive

Niso. Zgornje in spodnje različice se funkcionalno in geometrijsko razlikujejo. Leva in desna različica sta lahko zrcalni. Zamenjava brez preverjanja je pogosta napaka.

Napaka 3: ISO 1161 pomeni le splošno podobnost

Ne pomeni. Skladnost z ISO 1161 pomeni, da del izpolnjuje določene zahteve glede geometrije in funkcije. “Podobna oblika” brez dokumentirane skladnosti za profesionalno uporabo ne zadošča.

Kako se razvijajo kotne litine in njihove tehnične specifikacije?

Osnovni dimenzijski standard se verjetno ne bo dramatično spreminjal, saj temelji moč sistema kontejnerjev prav na stabilnosti in združljivosti. Razvoj zato bolj usmerja v proizvodna, kontrolna in nadzorna področja.

Kateri trendi so najverjetnejši?

V praksi lahko pričakujemo predvsem naslednje:

• boljši nedestruktivni nadzor kakovosti litin,
• natančnejši proizvodni procesi,
• boljše sledenje izvoru materiala,
• digitalizacija pregledov in vzdrževanja,
• v nekaterih aplikacijah vgradnja identifikacijskih elementov za upravljanje sredstev.

Prihodnost tako verjetno ne bo prinesla novih osnovnih dimenzij kotnih litin, temveč večji poudarek na kakovosti, sledljivosti in operativni varnosti.

Pogosto zastavljena vprašanja

Kakšne so standardne dimenzije kotnih litin?

Standardne dimenzije kotnih litin po ISO 1161 so običajno 178 × 162 × 118 mm. Poleg tega so pomembne tudi dimenzije odprtin, notranja širina in proizvodne tolerance.

Kaj je standard ISO 1161?

ISO 1161 je mednarodni standard, ki določa dimenzijske in funkcionalne zahteve za kotne litine kontejnerjev serije 1. Njegov cilj je zagotoviti globalno združljivost pri rokovanju in prevozu.

Kako deluje kotna litina na kontejnerju?

Kotna litina deluje kot standardizirana pritrdilna in nosilna točka. Prek svojih odprtin se kontejner dviguje, zlaga in zavaruje z vrtljivimi zapahami in drugimi mehanizmi.

Kakšna je razlika med zgornjo in spodnjo kotno litino?

Zgornje in spodnje kotne litine se razlikujejo po položaju, usmerjenosti in funkcionalni geometriji odprtin. Niso samodejno zamenljive, čeprav imajo lahko enake osnovne zunanje dimenzije.

Iz kakšnega materiala so kotne litine?

Najpogosteje iz litega jekla ali visokotrdnostnega litega jekla. Material mora zagotavljati odpornost proti udarcem, duktilnost, varivost in dolgo življenjsko dobo.

Kakšno težo lahko prenesejo kotne litine?

Natančna nosilnost je odvisna od sistema in obremenitve celotnega kontejnerja, vendar so kotne litine zasnovane za varno prenašanje zelo visokih sil med zlaganjem in rokovanjem. Zato ni pomembna le teža dela, temveč tudi njegova certificirana kakovost.

Ali je mogoče kotno litino popraviti ali jo je treba zamenjati?

Pri znatni poškodbi se običajno priporoča zamenjava. Razlog je, da lahko že majhna sprememba geometrije ali skrita razpoka ogrozita varnost in združljivost.

Kako vrtljiva zapaha deluje s kotno litino?

Vrtljiva zapaha se vstavi v odprtino kotne litine in se z zasukom mehansko zaklene. Tako nastane varna povezava med kontejnerjem in prevoznim ali zlagalnim sistemom.

Koliko kotnih litin ima kontejner?

Standardni prevozni kontejner ima osem kotnih litin: štiri zgornje in štiri spodnje.

Zakaj so dimenzijske tolerance tako pomembne?

Ker določajo, ali bo vogal pravilno sodeloval z vrtljivo zapaho, dvižno opremo in zlagalnimi elementi. Tudi majhno odstopanje lahko povzroči operativne ali varnostne težave.
