Especificação das dimensões dos cantos fundidos

A especificação das dimensões dos cantos fundidos é um tema essencial para qualquer pessoa que trabalhe com contentores de transporte, a sua produção, reparações, compra de peças sobresselentes ou modificações técnicas. Os cantos fundidos, frequentemente também designados como cubos de canto ou cantos fundidos, podem parecer à primeira vista peças de aço relativamente simples. Na realidade, porém, pertencem aos elementos mais importantes de todo o contentor, porque é precisamente através deles que o contentor é elevado, empilhado, ancorado e fixado durante o transporte.

Se as dimensões de um canto fundido não estiverem em conformidade com a norma ISO 1161, surge um problema que não é apenas uma questão de fabrico ou montagem. É um problema de segurança, operacional e comercial. Dimensões não conformes podem significar incompatibilidade com o twistlock, risco de manuseamento com a grua, assentamento inadequado durante o empilhamento, ou a impossibilidade de utilizar técnicas de fixação standard no transporte intermodal. É por isso que, para estas peças, não se monitorizam apenas o comprimento, largura e altura totais, mas também as dimensões das aberturas, espessuras das paredes, a orientação de uma peça específica e as tolerâncias de fabrico.

Este guia resume parâmetros técnicos precisos, explica o que a norma ISO 1161 aborda efetivamente, e acrescenta contexto que falta em muitos sites concorrentes: porque é que as dimensões individuais são importantes, como se relacionam com a função do canto fundido, e o que ter em atenção ao substituir ou comprar.

O que são cantos fundidos e porque são tão importantes para os contentores?

Um canto fundido é um elemento estrutural standardizado localizado em cada canto de um contentor de transporte. Um contentor tem normalmente oito destas peças: quatro no topo e quatro na base. Cada uma delas cria uma interface entre a estrutura do contentor e o equipamento de manuseamento ou fixação.

A sua importância reside no facto de não serem apenas um “canto” do contentor num sentido geométrico. São pontos de suporte de carga e funcionais precisamente definidos. É neles que se inserem os twistlocks, os elementos de elevação e os mecanismos de fixação em chassis, vagões ferroviários e conveses de navios. Sem cantos fundidos standardizados, a globalização dos contentores tal como a conhecemos hoje não existiria.

Que papel estrutural desempenham?

Os cantos fundidos transferem forças entre o sistema externo de manuseamento e a estrutura do contentor. Quando um contentor é elevado, as forças não passam aleatoriamente pelas paredes. Passam por pontos definidos que devem suportar cargas elevadas, impactos dinâmicos e esforço repetido.

Na prática, desempenham três tarefas principais:

permitir a elevação do contentor,
garantir o empilhamento de contentores uns sobre os outros,
servir como ponto standard para ancoragem e fixação durante o transporte.

É por isso que a especificação das dimensões dos cantos fundidos não é abordada apenas por precisão de fabrico. A dimensão aqui está diretamente ligada à funcionalidade de todo o sistema logístico.

Um canto fundido não é uma fundição vulgar. É uma interface mecânica precisamente definida entre o contentor e o mundo do equipamento de manuseamento.

Porque é que “aproximadamente a mesma peça” não é suficiente?

Com componentes de aço vulgares, um pequeno desvio pode, por vezes, passar sem grande impacto. Isto não se aplica aos cantos fundidos. O twistlock ou outro elemento de bloqueio deve encaixar com precisão. Se a abertura estiver desviada, demasiado estreita, demasiado larga, ou tiver uma orientação incorreta, pode parecer que encaixa à primeira vista, mas em operação podem ocorrer folgas, bloqueio deficiente ou sobrecarga local perigosa.

É por isso que os cantos fundidos são fabricados de acordo com uma norma, e não “por semelhança”.

Quais são as dimensões standard dos cantos fundidos de acordo com a norma ISO 1161?

As dimensões standard dos cantos fundidos de acordo com a norma ISO 1161 são normalmente indicadas como 178 × 162 × 118 mm. Estes valores representam as dimensões externas básicas de um canto fundido standard de contentor utilizado em contentores da série 1.

Na prática técnica, porém, o conjunto tridimensional de valores sozinho não é suficiente. Para uma compreensão adequada, é também necessário monitorizar as dimensões das aberturas, a largura interna, a espessura da parede e as tolerâncias de fabrico.

Quais são as principais dimensões externas?

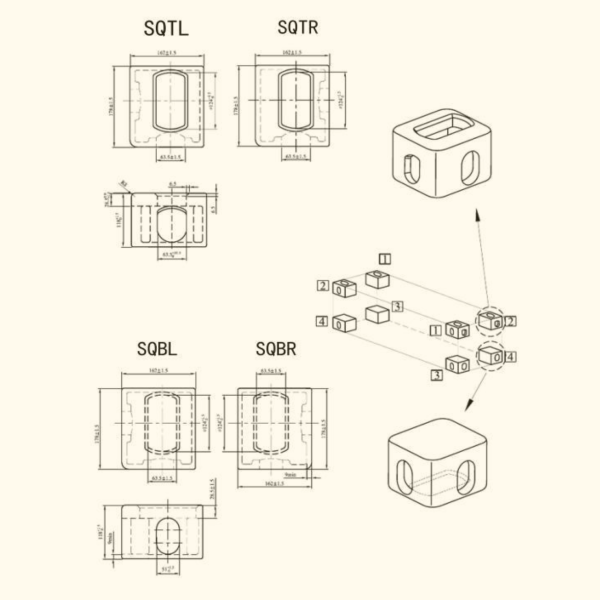

A seguir apresenta-se uma visão geral das dimensões básicas com que se deparará mais frequentemente:

Parâmetro	Valor típico	Valor aproximado em polegadas	Porque é importante
Comprimento total	178 mm	7.01″	determina a compatibilidade com a estrutura e interface do contentor
Largura total	162 mm	6.38″	afeta o assentamento e o contorno externo standard
Altura total	118 mm	4.65″	importante para o empilhamento e ligação à estrutura
Largura interna do espaço de abertura	aprox. 98 mm	3.86″	crítica para a função do twistlock e dos elementos de elevação
Peso de 1 peça	aprox. 10,9 a 11 kg	aprox. 24 lb	significativo para manuseamento, armazenamento e peças sobresselentes

Os fabricantes indicam também frequentemente tolerâncias, por exemplo ±0,5 mm para algumas dimensões externas e aproximadamente ±1,0 mm para determinados parâmetros internos selecionados. O campo de tolerância exato deve ser sempre verificado na documentação técnica da peça específica e na conformidade com a norma exigida.

Quais são as dimensões internas e aberturas importantes?

É aqui que a diferença entre a “dimensão do produto” e a especificação funcional real se revela. Um canto fundido não é um bloco sólido. Contém um sistema de aberturas, cuja forma e orientação garantem múltiplas formas de fixação.

Tipicamente, são monitorizadas as seguintes áreas:

abertura superior para elementos de elevação e bloqueio,
abertura lateral para fixação e manuseamento horizontal,
abertura inferior para empilhamento e bloqueio,
cavidade interna e largura, que deve acomodar a cabeça standard de um twistlock ou outro elemento.

Em sites concorrentes, um valor de aproximadamente 98 mm é frequentemente mencionado como uma dimensão interna importante. Isto é operacionalmente essencial, porque uma largura incorreta afeta diretamente a compatibilidade com o mecanismo de bloqueio standard.

Porque é que as tolerâncias dimensionais são críticas?

As tolerâncias são importantes pela mesma razão que as tolerâncias em rolamentos, flanges ou mecanismos de bloqueio são importantes: o sistema deve funcionar de forma repetida e segura. Com um contentor, frequentemente em condições exigentes, com corrosão, sujidade, impactos e cargas dinâmicas.

Uma abertura demasiado apertada pode causar montagem difícil ou a impossibilidade de bloquear. Uma abertura demasiado larga pode causar folga, impactos, assentamento incompleto e desgaste mais rápido. Em ambos os casos, é uma falha funcional, não apenas um defeito cosmético.

O que especifica exatamente a norma ISO 1161?

A norma ISO 1161 especifica os requisitos dimensionais e funcionais para os acessórios de canto dos contentores da série 1. O seu principal objetivo é garantir que os contentores produzidos por diferentes fabricantes, em diferentes países e para diferentes modos de transporte permanecem mutuamente compatíveis.

Sem esta norma, cada fabricante poderia seguir a sua própria solução. Na prática, isto significaria que um contentor poderia ser bloqueado num chassis mas não noutro, ou que funcionaria num porto mas falharia durante o manuseamento noutro.

Que parâmetros aborda a norma?

A ISO 1161 aborda principalmente:

dimensões externas básicas do canto fundido,
geometria e posição das aberturas funcionais,
requisitos de intercambiabilidade,
função mecânica durante o manuseamento e empilhamento,
ligação a equipamento standard de manuseamento e fixação.

Num sentido mais amplo, a norma não opera isoladamente. Faz parte de toda a lógica de standardização do transporte de contentores, onde dimensão, resistência e função devem corresponder ao sistema como um todo.

Porque é que a ISO 1161 é tão importante para a logística global?

O contentor tem sucesso precisamente porque é standardizado. Se um canto fundido tem dimensões idênticas na Europa, Ásia e América, o mesmo contentor pode ser elevado por uma grua portuária sem modificações estruturais, fixado num chassis de camião, transportado por caminho de ferro e empilhado num navio.

A norma ISO 1161 é, portanto, não “apenas um desenho técnico”. É a base da interoperabilidade. Do ponto de vista comercial, é uma norma que reduz a fricção em toda a cadeia de transporte.

Como diferem os cantos fundidos superior, inferior, esquerdo e direito?

Um dos erros mais comuns é assumir que todos os oito cantos fundidos num contentor são idênticos. Não são. Existem diferentes tipos consoante a localização e orientação, e diferem não apenas na direção do encaixe, mas também na forma ou orientação das aberturas funcionais.

Porque é que existem quatro tipos básicos?

Na prática corrente, distinguem-se quatro variantes básicas:

superior esquerdo,
superior direito,
inferior esquerdo,
inferior direito.

Como o contentor é elevado, fixado e empilhado a partir de diferentes direções, a geometria da abertura deve corresponder à posição específica na estrutura. Não basta ter “o mesmo cubo virado de forma diferente”, porque algumas superfícies funcionais, raios e orientações das aberturas são definidos especificamente.

Comparação dos tipos básicos

Tipo de canto fundido	Localização	Carácter das aberturas	Função principal	Intercambiabilidade
Superior esquerdo	canto superior esquerdo	orientação para fixação e elevação superior	elevação, manuseamento superior	não pode ser livremente trocado com o inferior
Superior direito	canto superior direito	versão espelhada em relação ao superior esquerdo	elevação, manuseamento superior	apenas como a variante direita correspondente
Inferior esquerdo	canto inferior esquerdo	adaptado para fixação e empilhamento inferior	empilhamento, chassis, ancoragem	não pode ser trocado com o superior
Inferior direito	canto inferior direito	variante inferior espelhada	empilhamento, fixação	apenas a posição correspondente

Quando não se podem trocar os tipos?

A não intercambiabilidade não é um detalhe teórico. Durante a manutenção ou ao comprar uma peça sobresselente, é necessário verificar:

a posição da peça no contentor,
a orientação das aberturas,
a versão direita/esquerda,
a versão superior/inferior,
a conformidade com a documentação do fabricante e a ISO 1161.

Utilizar a variante errada pode resultar em a fundição encaixar fisicamente no canto, mas não funcionar corretamente com o equipamento de manuseamento.

Como funcionam as aberturas do canto fundido durante a elevação, empilhamento e ancoragem?

As dimensões do canto fundido só fazem sentido quando ligadas à sua função. As aberturas não são concebidas aleatoriamente. Cada abertura tem um papel específico no manuseamento e carregamento.

Que abertura funciona com o twistlock?

Um twistlock é um mecanismo de bloqueio cuja cabeça é inserida na abertura do canto fundido e, após ser rodada, tipicamente 90°, cria um bloqueio mecânico. Isto liga o contentor ao chassis, convés do navio, outro contentor ou estrutura de manuseamento.

Para que isto funcione, é necessário que:

a abertura tenha a forma correta,
as dimensões internas sejam precisas,
as paredes sejam suficientemente fortes,
as superfícies de assentamento estejam na posição standard.

Uma dimensão incorreta da abertura não significa apenas “montagem pior”. Pode significar que o bloqueio não será rodado para uma posição segura ou não transferirá forças como deveria.

Como funciona a fixação lateral e inferior?

As aberturas laterais e inferiores permitem várias formas de manuseamento e fixação. No transporte intermodal, é fundamental que o mesmo canto do contentor possa servir para múltiplas técnicas de fixação, dependendo de o contentor estar a ser elevado, transportado ou armazenado.

Isto requer um compromisso entre:

precisão geométrica,
robustez do material,
folga suficiente para a função,
resistência à deformação sob carga.

Como flui a carga pela estrutura?

A carga não é transferida apenas localmente para a própria fundição. O canto fundido é um nó que transfere forças para os perfis das colunas de canto e da estrutura do contentor. Se a fundição for de má qualidade ou mal encaixada, o problema é transferido para toda a estrutura.

É por isso que é importante compreender a dimensão do canto fundido como parte de uma cadeia estrutural, e não como uma peça isolada.

De que material são feitos os cantos fundidos e porquê?

Os cantos fundidos são mais frequentemente feitos de aço fundido ou aço fundido de alta resistência. A razão é simples: a peça deve combinar geometria precisa, resistência ao impacto, boa soldabilidade e alta ductilidade.

Porque não aço estrutural vulgar numa simples soldadura?

Teoricamente, seria possível criar um canto a partir de múltiplas peças, mas uma fundição standard tem várias vantagens:

geometria precisa e repetível,
melhor integração de formas complexas das aberturas,
alta resistência local,
parâmetros de fabrico standardizados,
alcance mais fácil da compatibilidade com a ISO 1161.

Uma forma complexa com múltiplas aberturas funcionais é resolvida de forma mais eficaz por fundição do que por soldadura de vários segmentos.

Como decorre a produção?

A produção inclui normalmente:

design e modelo da fundição,
fundição, frequentemente em molde de areia,
limpeza e remoção de canais de alimentação,
possível maquinação de superfícies funcionais,
inspeção dimensional,
testes de material e resistência,
certificação ou inspeção de acordo com os requisitos do cliente.

Com fabricantes de qualidade, monitoriza-se não apenas a composição química e a resistência, mas também os defeitos de superfície, defeitos internos, precisão dimensional e conformidade com a documentação.

Qual é o peso, capacidade de carga e especificação de resistência dos cantos fundidos?

Um canto fundido standard para um contentor ISO pesa normalmente aproximadamente 10,9 a 11 kg. Este componente relativamente pequeno, porém, transfere cargas muito significativas, especialmente ao empilhar contentores totalmente carregados e durante o manuseamento dinâmico.

Porque é que o peso não é apenas um parâmetro logístico?

O peso indica indiretamente o volume de material e robustez da peça, mas por si só não diz se a fundição é de qualidade. Mais importante é o que é:

a resistência do material,
a geometria das paredes,
a qualidade da fundição,
a ausência de fissuras ou cavidades,
a precisão dimensional em áreas críticas.

Uma peça não certificada mais leve pode ser tentadora em preço, mas se não cumprir os parâmetros exigidos, representa um risco operacional.

Como se relacionam as dimensões com a capacidade de carga?

As dimensões do canto fundido não são apenas uma questão de compatibilidade. Têm um efeito direto na forma como as forças são distribuídas nas paredes e arestas das aberturas. Se as paredes fossem mais fracas ou as aberturas tivessem uma forma diferente, ocorreriam picos de tensão mais elevados, fadiga do material mais rápida e maior risco de danos durante a operação repetida.

A geometria precisa ajuda, portanto, não apenas a que o elemento “encaixe”, mas também a funcionar com segurança a longo prazo.

Os cantos fundidos podem ser reparados ou têm de ser substituídos?

Na maioria das aplicações profissionais, aplica-se uma regra conservadora: um canto fundido significativamente danificado é normalmente substituído, não reparado de forma improvisada. A razão é a importância de segurança desta peça.

Que falhas ocorrem com mais frequência?

Os problemas típicos incluem:

deformação após impacto,
fissuras,
mossas ou desgaste das aberturas,
corrosão,
reparações antigas mal executadas,
perda de precisão dimensional.

Para peças menos importantes, uma pequena reparação poderia ser aceitável. Com um canto fundido, porém, qualquer alteração na geometria afeta a compatibilidade e a transferência de carga.

Quando é que a substituição é mais segura do que a reparação?

A substituição é normalmente a escolha certa se:

uma abertura funcional estiver danificada,
tiver ocorrido uma fissura,
a fundição tiver perdido a sua geometria original,
não for possível documentar a conformidade de material e dimensão após a reparação,
se trata de um contentor utilizado em transporte profissional.

É precisamente por isso que, ao comprar uma peça sobresselente, é importante verificar não apenas que se trata de um “cubo de canto”, mas que é o tipo correto, a orientação correta e a conformidade efetiva com a ISO 1161.

Como são utilizadas na prática as especificações das dimensões dos cantos fundidos?

As especificações das dimensões dos cantos fundidos têm o maior valor quando se podem tomar decisões práticas a partir delas. Isto diz respeito à compra, manutenção, produção e modificações.

Como verificar a compatibilidade na compra?

Ao comprar uma peça sobresselente, verifique no mínimo:

Ponto de controlo	O que verificar	Porque é importante
Norma	conformidade com ISO 1161	pré-requisito básico de compatibilidade
Tipo	superior/inferior, esquerdo/direito	o tipo errado pode não funcionar
Dimensões	178 × 162 × 118 mm e parâmetros internos críticos	sem elas a peça pode não encaixar
Tolerância	confirmação ou desenho do fabricante	decide a função com o twistlock
Material	aço fundido / aço fundido correspondente à especificação	afeta a resistência e soldabilidade
Peso	aprox. 11 kg como valor indicativo	ajuda a revelar desvios suspeitos
Certificação	documentação de inspeção, possivelmente de terceiros	reduz o risco de peça não conforme

Onde são estas especificações mais importantes?

São mais importantes nas seguintes situações:

substituição de um canto fundido danificado,
produção ou reparação da estrutura de um contentor,
compra de peças a um novo fornecedor,
modificações de contentores para uso em construção ou tecnológico,
verificação da compatibilidade com o sistema de manuseamento.

Em projetos atípicos, por exemplo com módulos de contentores para edifícios, há por vezes uma tentativa de usar peças de canto mais baratas ou “semelhantes”. Esta é uma solução míope. Se o módulo deve utilizar equipamento standard de elevação e ancoragem, um canto fundido standard continua a ser a escolha mais segura.

Quais são os equívocos mais comuns sobre as dimensões dos cantos fundidos?

Em torno deste tema, repetem-se vários pressupostos incorretos, que levam a compras ou montagens incorretas.

Erro 1: É suficiente se a dimensão for aproximadamente a mesma

Não é suficiente. Com cantos fundidos, os milímetros são importantes, e por vezes até desvios menores em locais funcionais específicos. Não é apenas a dimensão externa que é decisiva, mas também a posição e forma das aberturas.

Erro 2: Todos os cubos de canto são intercambiáveis

Não são. As variantes superior e inferior diferem funcional e geometricamente. As versões esquerda e direita podem ser espelhadas. Trocá-las sem verificação é um erro comum.

Erro 3: ISO 1161 significa apenas semelhança geral

Não significa. A conformidade com a ISO 1161 significa que a peça cumpre requisitos definidos de geometria e função. Uma “forma semelhante” sem conformidade documentada é insuficiente para uso profissional.

Para onde se estão a desenvolver os cantos fundidos e as suas especificações técnicas?

A norma dimensional básica provavelmente não vai mudar de forma drástica, porque a força do sistema de contentores se baseia precisamente na estabilidade e compatibilidade. O desenvolvimento caminha, portanto, mais para áreas de produção, controlo e monitorização de condição.

Que tendências são mais prováveis?

Na prática, pode esperar-se principalmente o seguinte:

melhor controlo de qualidade não destrutivo das fundições,
processos de fabrico mais precisos,
melhor rastreabilidade da origem do material,
digitalização da inspeção e manutenção,
em algumas aplicações, integração de elementos de identificação para gestão de ativos.

O futuro provavelmente não trará, portanto, uma nova dimensão básica do canto fundido, mas uma maior ênfase na qualidade, rastreabilidade e segurança operacional.

Perguntas frequentes

Quais são as dimensões standard dos cantos fundidos?

As dimensões standard dos cantos fundidos de acordo com a norma ISO 1161 são normalmente 178 × 162 × 118 mm. Além disso, as dimensões das aberturas, a largura interna e as tolerâncias de fabrico também são importantes.

O que é a norma ISO 1161?

A ISO 1161 é uma norma internacional que especifica os requisitos dimensionais e funcionais para os cantos fundidos dos contentores da série 1. O seu objetivo é garantir a compatibilidade global durante o manuseamento e transporte.

Como funciona um canto fundido num contentor?

Um canto fundido funciona como um ponto de fixação e suporte de carga standardizado. Através das suas aberturas, o contentor é elevado, empilhado e fixado utilizando twistlocks e outros mecanismos.

Qual é a diferença entre um canto fundido superior e inferior?

Os cantos fundidos superior e inferior diferem na posição, orientação e geometria funcional das aberturas. Não são automaticamente intercambiáveis, embora possam ter as mesmas dimensões externas básicas.

De que material são feitos os cantos fundidos?

Mais frequentemente de aço fundido ou aço fundido de alta resistência. O material deve proporcionar resistência ao impacto, ductilidade, soldabilidade e uma longa vida útil.

Que peso podem suportar os cantos fundidos?

A capacidade de carga exata depende do sistema e da carga de todo o contentor, mas os cantos fundidos são concebidos para transferir com segurança forças muito elevadas durante o empilhamento e manuseamento. É por isso que não é apenas o peso da peça que é importante, mas também a sua qualidade certificada.

Um canto fundido pode ser reparado ou tem de ser substituído?

Em caso de danos significativos, a substituição é normalmente recomendada. A razão é que mesmo uma pequena alteração na geometria ou uma fissura oculta pode comprometer a segurança e a compatibilidade.

Como funciona um twistlock com um canto fundido?

Um twistlock é inserido na abertura do canto fundido e bloqueado mecanicamente por rotação. Isto cria uma ligação segura entre o contentor e o sistema de transporte ou empilhamento.

Quantos cantos fundidos tem um contentor?

Um contentor de transporte standard tem oito cantos fundidos: quatro superiores e quatro inferiores.

Porque são tão importantes as tolerâncias dimensionais?

Porque determinam se o canto cooperará adequadamente com o twistlock, o equipamento de elevação e os elementos de empilhamento. Mesmo um pequeno desvio pode levar a problemas operacionais ou de segurança.

Chéquia
