Kotni ulitki za ladijski kontejner, HZ1000521

Cena je za en kos!

Kotni ulitki za ladijski kontejner so pomemben nadomestni del za kontejner. Kataloška številka: HZ1000521

Kontejnerski kotni element (Corner Casting) oziroma kotni bloki so standardne komponente ladijskih kontejnerjev že od proizvodnje. Trdno so pritrjeni na vogalih kontejnerja in služijo za ojačitev konstrukcije kontejnerja. Ti ulitki so zasnovani tako, da zagotavljajo močno in stabilno podporno točko za manipulacijo z ladijskimi kontejnerji. Omogočajo enostavno spajanje in ravnanje s kontejnerji ne samo med prevozom.

Če se kotni ulitki med uporabo poškodujejo ali jih je treba zamenjati, jih je mogoče nadomestiti z rezervnimi ulitki. Ti nadomestni kotni ulitki se lahko izdelajo na enak način kot originalni in so na voljo kot posamezni deli za popravilo ali zamenjavo. Kotni ulitek je mogoče kupiti samostojno; ni treba kupiti celotnega kompleta.

Glavna funkcija kotnih ulitkov je zagotoviti podporne točke za dvižne naprave (npr. pri nakladanju ali razkladanju kontejnerjev) in zagotoviti stabilnost kontejnerja med manipulacijo. Ti ulitki se nahajajo na vogalih kontejnerja in so izdelani iz robustnega materiala. Kotni ulitki, ki jih ponujamo, so izdelani v skladu z ISO 1161.

Naši kotni ulitki ustrezajo certifikatu 3.2

Kotni ulitki za kontejner – količina

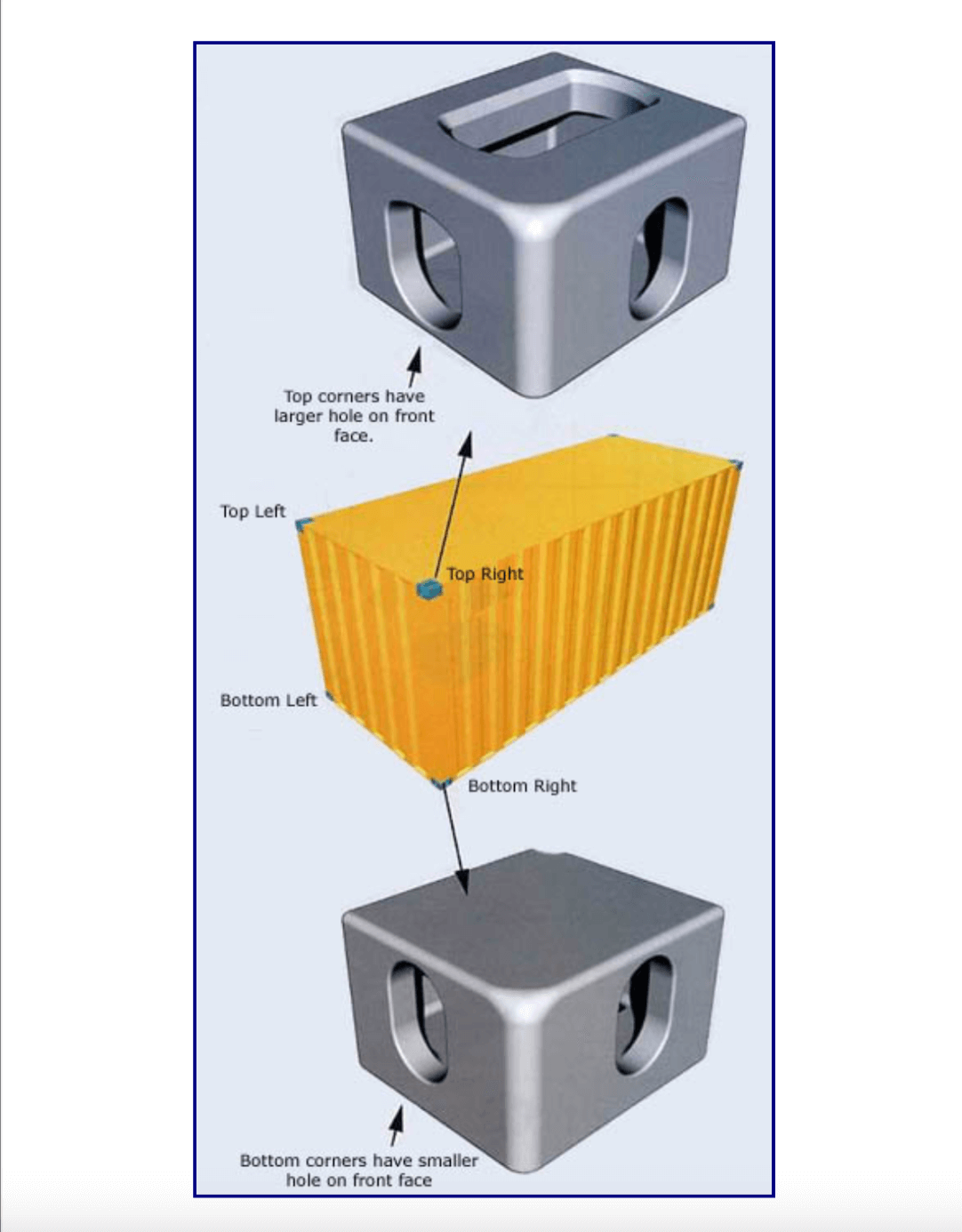

Ponujamo te štiri tipe kotnih ulitkov za ladijske kontejnerje: TL, TR, BL, BR.

POZOR! Kontejner ima štiri “tipe” ulitkov!

• zgornji levi (TL)
• zgornji desni (TR)
• spodnji levi (BL)
• spodnji desni (BR)

En popoln kontejner potrebuje skupaj 8 ulitkov, tj. komplet 2 kosa vsakega od zgornjih 4 tipov.

Teža enega ulitka je 10,70 kg/kos. V embalaži približno 11,1 kg/kos. Skupna teža 8 kosov: 89 kg

Material: SCW480

Dimenzije enega ulitka: 178 × 162 × 118 mm

Druga pomembna funkcija kotnih ulitkov na ladijskem kontejnerju je njihova kompatibilnost. Kontejnerji so zasnovani tako, da tesno in varno prilegajo drug k drugemu. Zahvaljujoč kotnim ulitkom je mogoče kontejnerje enostavno spojiti ali ločiti, kar olajša manipulacijo. To omogoča ustvarjanje različnih konfiguracij med prevozom ali skladiščenjem kontejnerjev.

Kotni ulitki se uporabljajo kot nadomestni deli, kadar je potrebno popravilo ali zamenjava poškodovanih ali obrabljenih ulitkov.

Stroški pošiljanja znotraj Češke republike:

1 kos 150 Kč, 2 kosa 200 Kč, 3 kosi 290 Kč, 4 kosi 710 Kč – gre za nadstandardno in težko pošiljko

Stroški pošiljanja na Slovaško:

1 kos 20 €, 2 kosa 24 €, 3 kosi 30 €, 4 kosi 66 € – gre za nadstandardno in težko pošiljko

Stroški pošiljanja v druge države EU na zahtevo. Pošiljamo prek PPL. Cene so navedene brez DDV.

Alternativna imena:

• Container Corner Fittings
• Shipping Container Corner Castings
• Container Corner Blocks
• ISO Corner Castings
• Corner Connectors
• Container Corners
• CEDEX koda: CFG

Kotni element, znan po vsem svetu kot Corner Casting, corner block ali corner casting, je ključni sestavni del vsakega ISO ladijskega kontejnerja. Brez teh robustnih jeklenih ulitkov kontejnerjev ne bi bilo mogoče varno manipulirati, jih zlagati, pritrjevati ali učinkovito vključiti v globalni intermodalni transport.

Ta članek je najbolj podroben vodnik za strokovnjake in laike, ki želijo razumeti funkcijo, zgradbo, proizvodnjo, standardizacijo, vzdrževanje in vse možnosti uporabe kotnih elementov v logistiki in gradbeništvu.

Kaj je Corner Casting?

Corner casting (corner block) je masiven ulitek ali varjen del, ki tvori vsak od osmih vogalov ISO kontejnerja. Služi kot:

• nosilna in sidrna točka celotne konstrukcije,
• univerzalni vmesnik za manipulacijo z vsemi tipi kontejnerjev,
• ključni element za varno zlaganje in pritrjevanje med prevozom.

Brez teh elementov varno in hitro ravnanje s kontejnerji z žerjavi, viličarji, razpenjalnimi okvirji (spreaderji) ali twist‑lock zapahi ne bi bilo mogoče.

“Kotni elementi so dobesedno osnovni gradniki sodobne globalne logistike. Njihova standardizacija v skladu z ISO 1161 zagotavlja, da je mogoče kontejnerje po vsem svetu kombinirati, zlagati, prevažati in varno uporabljati v enotni infrastrukturi.”
(HZ‑containers.com)

Anatomija in tipologija kotnega ulitka

Fizični opis

• Material: visoko trdnostno ulito jeklo (najpogosteje CORTEN, CNS‑SCW49, S‑SCW480).
• Teža: 10,5–12,5 kg (odvisno od tipa).

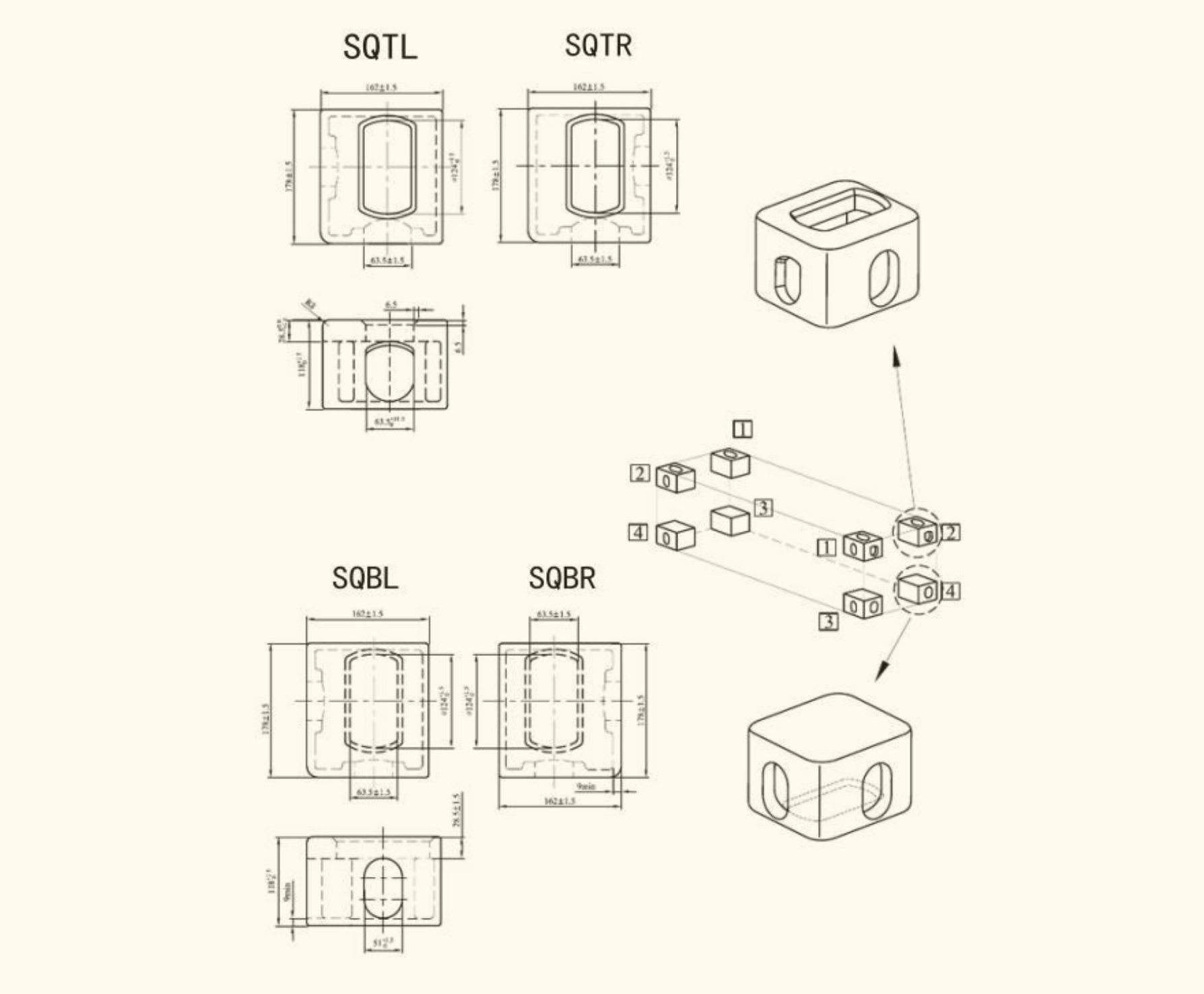

• Dimenzije po ISO 1161: 178 mm (dolžina) × 162 mm (širina) × 118 mm (višina).
• Zgradba: vsak element ima tri odprtine različnih oblik (glej spodaj).

Tipe kotnih elementov

Vsak tip je edinstven po usmerjenosti in odprtinah. Na enem kontejnerju sta vedno uporabljena po dva kosa vsakega tipa (sprednji in zadnji vogal).

Podroben pogled na odprtine

Zakaj kotni elementi izstopajo?

Kotni elementi so zasnovani tako, da se pri zlaganju vsa teža prenese neposredno na spodnje kotne ulitke kontejnerja spodaj – s tem sta streha in dno zaščitena pred poškodbami.

Tehnična standardizacija: ISO 1161, IACS

Kaj je ISO 1161?

• ISO 1161 je mednarodni tehnični standard, ki določa natančne dimenzije, tolerance, trdnostne in funkcionalne zahteve za kotne elemente kontejnerjev.
• IACS (International Association of Classification Societies) izdaja dodatna priporočila in pojasnila za pregled, popravilo in certificiranje.

Ključne specifikacije ISO 1161

Preverjanje skladnosti s standardom

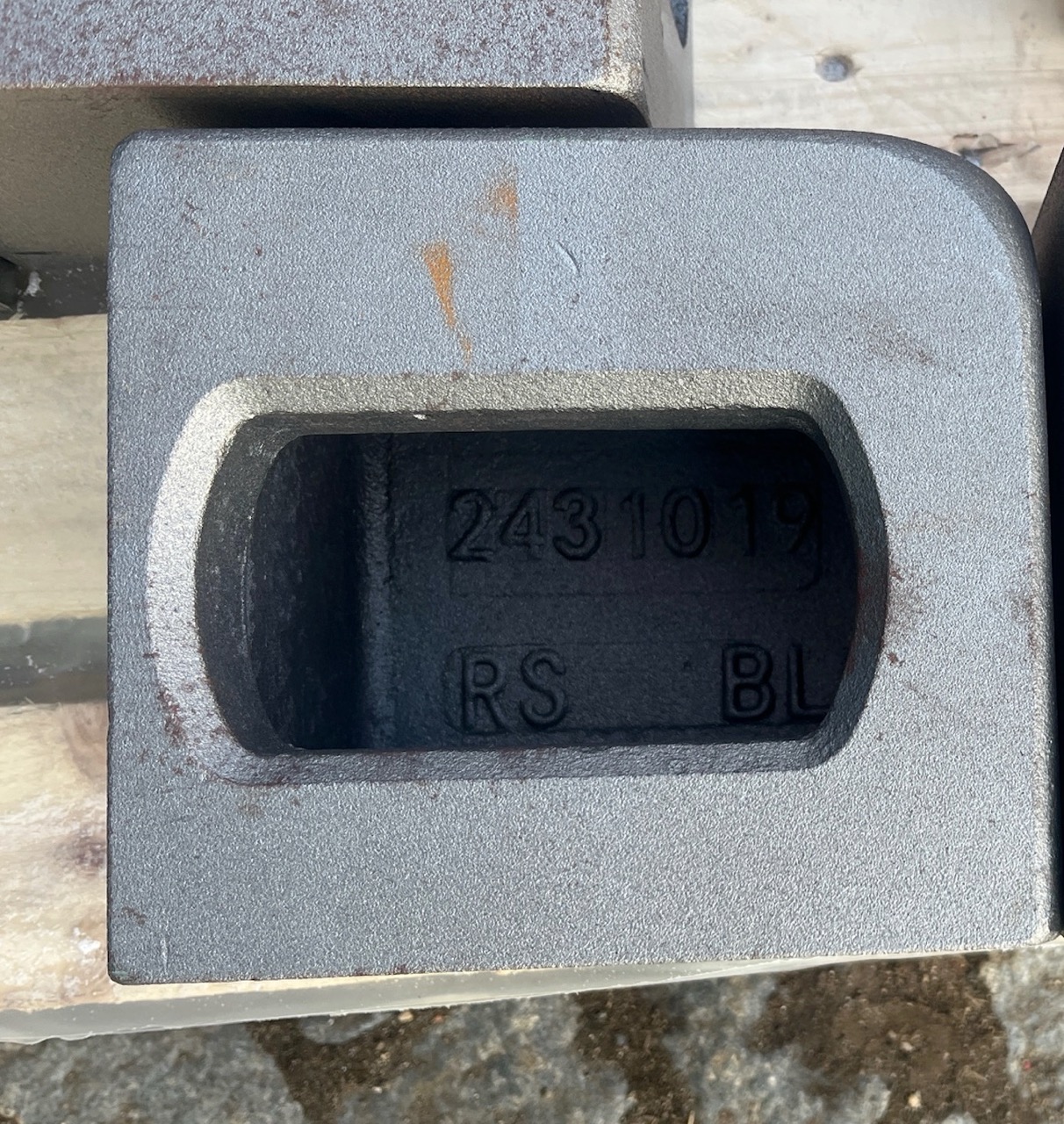

• Oznaka tipa (TL, TR, BL, BR) je vedno vtisnjena v notranjosti ulitka.
• Vizualni pregled oblike in dimenzij odprtin.
• Pregled debeline in stanja materiala.

Materiali in proizvodnja kotnih ulitkov

Sestava materiala

• visoko trdnostno ulito jeklo (npr. CORTEN, CNS‑SCW49, S‑SCW480)
• Lastnosti:
  • natezna trdnost > 490–500 MPa
  • odpornost proti utrujanju in koroziji (CORTEN tvori zaščitno patino)
  • visoka žilavost tudi pri nizkih temperaturah (‑40 °C in manj)
  • varivost z običajnimi konstrukcijskimi jekli (nujna za varno pritrditev na okvir kontejnerja)

Proizvodni postopek

1. Ulivanje v peščene forme – zagotavlja robustnost in natančnost.
2. Mehanska obdelava – rezkanje, brušenje ležajnih površin, vrtanje odprtin.
3. Kontrola kakovosti – vizualni pregled, ultrazvočni preizkusi, preizkusi trdnosti, merjenje dimenzij.
4. Certificiranje – mora ustrezati ISO 1161 in pogosto tudi zahtevam tretjih strani (GL, BV, ABS).

Poudarek na kakovosti

• Vsaka serija je podvržena mehanskim preizkusom (statična in dinamična obremenitev).
• Ne‑porušitveni preizkusi za notranje napake.
• Preverjanje kompatibilnosti s twist‑lock sistemi in spreaderji.

Funkcionalnost in praktična uporaba kotnih ulitkov

Manipulacija in dvigovanje

• Dvig s spreaderji – žerjavi s posebnimi razpenjalnimi nosilci se samodejno zaklenejo v zgornjo četverico kotnih elementov.
• Univerzalnost – vsak proizvajalec spreaderjev, viličarjev, železniških vagonov in prikolic izdeluje opremo z dimenzijami, ki natančno ustrezajo ISO kotnim ulitkom.

Zlaganje in pritrjevanje

• Twist‑locki – omogočajo varno navpično spajanje več kontejnerjev enega nad drugega (običajna višina sklada na ladji je 6–9 kontejnerjev).
• Privezovanje – skozi stadion in ščitne odprtine je mogoče kontejner pritrditi na ladjo, vagon, podvozje ali na armirane temelje.

Gradnja in sekundarna uporaba

• Modularne stavbe – kotni elementi služijo kot sidrne točke za spajanje več kontejnerjev pri gradnji bivalnih, pisarniških ali tehničnih modulov.
• Pritrditev dodatne opreme – odprtine lahko sprejmejo nadstreške, lestve, kamere, sončne panele itd. (na voljo so posebni nosilci in pritrdila).

Pomen pri nakupu/prodaji

• Stanje in celovitost kotnih ulitkov sta ključni kriterij pri nakupu rabljenega kontejnerja.
• Poškodovan vogal bistveno zmanjša vrednost kontejnerja in lahko povzroči nezdružljivost s transportno infrastrukturo.

Twist‑locki in spajanje kontejnerjev

Kako delujejo twist‑locki?

Vstavljeni so v zložne odprtine dveh sosednjih kotnih ulitkov. Z zasukom za 90° se mehansko zaklenejo – kontejnerji so trdno in varno spojeni.

Tipe:

• ročni (upravljani s strani operaterja)
• polavtomatski
• popolnoma avtomatizirani (sodobna pristanišča)

Prednosti sistema

• hitro ravnanje in zlaganje kontejnerjev
• varna povezava – odporna na veter, gibanje ladje, vibracije in udarce
• univerzalna kompatibilnost med vsemi proizvajalci in tipi kontejnerjev

Vzdrževanje, pregled in popravilo kotnih ulitkov

Najpogostejše napake

• Korozija: zlasti v agresivnem morskemu okolju lahko povzroči jamice (tudi pri CORTEN jeklu, če je površina poškodovana).
• Deformacija: udarec pri manipulaciji, nesreča tovora, padec.
• Razpoke: zaradi utrujanja materiala, pogosto pri dolgoročni ciklični obremenitvi.

Priporočen postopek pregleda

• Reden vizualni pregled pred vsakim prevozom.
• Pregled razpok, jamic, deformacij, prekomerne korozije.
• Čiščenje odprtin nečistoč, ledu, barve (da ne pride do blokade twist‑lockov).
• Preverjanje oznak (tip, certifikacija).

Popravila

• Nepooblaščeni posegi so PREPOVEDANI! (npr. varjenje razpok, ravnanje deformacij)
• V primeru poškodbe je treba celoten kot odrezati in ga zamenjati z novim certificiranim kosom v skladu z ISO 1161.
• Varjenje sme izvajati samo usposobljeno osebje, po možnosti s pregledom tretje strani.

Varjenje kotnih ulitkov

• Uporabljajte elektrode ali žice, namenjene za visoko trdnostna jekla (E7018, E81T1 itd.).
• Predgrevanje materiala na 110–150 °C, nato kontrolirano počasno ohlajanje.
• Po varjenju izvedite vizualni in penetrantski pregled zvara.

Pogosta vprašanja (FAQ)

Koliko kotnih elementov ima standardni kontejner?

Vsak ISO kontejner ima 8 kotnih ulitkov – 4 na vrhu in 4 na dnu.

Ali so vsi kotni ulitki enaki?

Ne. Razlikujejo se po položaju (TL, TR, BL, BR) in usmerjenosti odprtin.

Kakšna je nosilnost kotnega ulitka?

Vsak ulitek je zasnovan tako, da varno prenese obremenitev do 8 polno naloženih kontejnerjev, zloženih nad njim (v skladu z ISO preizkusi).

Ali je mogoče na kotni ulitek privariti dodatno opremo?

Varjenje neposredno na kotni ulitek ni priporočljivo – lahko ogrozi celovitost materiala. Uporabite posebne nosilce ali vijačne spoje v obstoječe odprtine.

Kako vem, da kotni ulitek ustreza ISO 1161?

Mora biti jasno označen s svojim tipom (TL, TR, BL, BR), imeti pravilne dimenzije odprtin in izpolnjevati vizualne in materialne zahteve standarda. Priporočljivo je preveriti CSC oznako in izvor pri proizvajalcu.
