Verrous verticaux pour conteneur
Verrous verticaux pour conteneur maritime représentent des composants mécaniques spécialisés en acier destinés à l’assemblage sécurisé de deux ou plusieurs conteneurs sur l’axe vertical (empilement les uns sur les autres), ou à leur fixation sur une structure fixe telle qu’un navire, le châssis d’un camion, un wagon ferroviaire ou une fondation en béton. Ces verrous sont un élément clé de la logistique des conteneurs ainsi que de l’architecture moderne en conteneurs, car ils assurent :
- Stabilité des conteneurs empilés même dans des conditions extrêmes (mer, vent, manutention).
- Sécurité du transport – ils empêchent le détachement horizontal et vertical des colonnes pendant le transport (système de lashing des conteneurs).
- Modularité et flexibilité – ils permettent non seulement l’empilement mais aussi le raccordement d’éléments de construction, d’équipements, de technologies, etc.
Leur universalité repose sur la normalisation internationale des coins de conteneur selon la norme ISO 1161, garantissant la compatibilité entre conteneurs et verrous de différents fabricants à l’échelle mondiale.
Types de verrous verticaux
| Type de verrou | Utilisation principale | Mécanisme de verrouillage | Résistance à la charge | Avantages |
|---|---|---|---|---|
| Twistlock (verrou rotatif) | Empilement, transport | Oui | Élevée | Sécurité, universalité |
| Stacking cone | Stockage, empilement léger | Non | Faible | Simplicité, coût réduit |
| Verrous à serrage (Clamp, Domino) | Montage d’accessoires | Oui (vis/bras) | Élevée à rigide | Sans trou, variabilité |
| Bridge fitting | Raccordement horizontal | Oui | Élevée | Liaison de conteneurs côte à côte |
| Twistlock soudé/visé | Fixation permanente à une structure | Oui | Élevée | Durabilité, construction |
Twistlock – explication détaillée
Le Twistlock est le dispositif vertical le plus utilisé et le plus complexe. Il se compose d’un corps en acier robuste, de têtes coniques supérieures et inférieures et d’un mécanisme rotatif (levier/câble). Une fois inséré dans le coin de conteneur, il pivote de 90 ° et se verrouille. Types de twistlocks :
- Manuel – l’opérateur tourne le levier à la main, offrant un contrôle élevé, adapté aux petites installations et aux chantiers.
- Semi‑automatique – lors de l’empilement, le twistlock se verrouille automatiquement, le déverrouillage reste manuel. Idéal pour les ports nécessitant une manipulation rapide sans intervention directe sur le conteneur.
- Entièrement automatique – commande depuis la grue (spreader), vitesse et sécurité extrêmes.
Caractéristiques techniques (selon les catalogues JOST, MyteeProducts, Pacific Marine) :
- Matériau : acier coulé de haute qualité (SCW490)
- Traitement de surface : galvanisation à chaud, pour une résistance maximale à la corrosion.
- Charge de traction : généralement 250–500 kN (25–50 t), certaines versions heavy‑duty jusqu’à 680 kN.
- Charge de compression/glissement : min. 250 kN (certaines versions jusqu’à 400 kN).
- Tolérances de fabrication : conformité à la norme ISO 1161 (dimensions des ouvertures, forme).
- Poids d’un twistlock : environ 10–15 kg.
- Installation : placer sur les quatre coins inférieurs du conteneur, tourner en position verrouillée, déposer le conteneur supérieur et sécuriser le twistlock.
Avantages des twistlocks :
- Verrouillage actif et résistance dans toutes les directions (traction, compression, glissement).
- Réutilisables.
- Sécurité élevée, exigée pour le transport maritime (IMO, Lloyd’s Register, etc.).
Stacking cone
Pièce en acier simple insérée dans le trou du coin de conteneur. Aucun mécanisme de verrouillage actif, il empêche simplement le glissement horizontal des conteneurs empilés. Inadapté aux zones soumises aux vibrations, aux chocs, aux vents forts ou aux mouvements verticaux (pont du navire). Idéal pour entrepôts, dépôts, empilements temporaires. Prix économique, poids : 2–5 kg.
Verrous à serrage (Clamp, Domino Clamps, Tandemloc)
Type moderne permettant une liaison solide et sans perçage de deux conteneurs ou le montage d’accessoires. Fonctionnent grâce à un bras interne (Tandemloc) ou à une fixation externe (Domino Clamps).
- Permettent des assemblages précis et rigides en architecture, où la rigidité et la résistance sont essentielles.
- Les Domino Clamps offrent des trous filetés pour un montage facile, sans perçage ni soudure.
Applications :
- Montage de poteaux, antennes, éclairages, façades, caméras, panneaux solaires, bannières, etc.
- Liaison du conteneur à un cadre, une dalle de fondation ou un autre conteneur.
Bridge fitting – vis de connexion pour conteneurs
Utilisé pour le raccordement horizontal de deux conteneurs adjacents (ex. création d’un hall plus large). Élément en acier avec deux têtes de verrouillage qui s’insèrent et pivotent dans les coins des deux conteneurs.
Avantages :
- Permet de créer rapidement et en toute sécurité des structures modulaires plus grandes.
- Installation simple (sans levage des conteneurs).
- Convient aussi à la fixation lors d’empilements en conditions climatiques extrêmes.

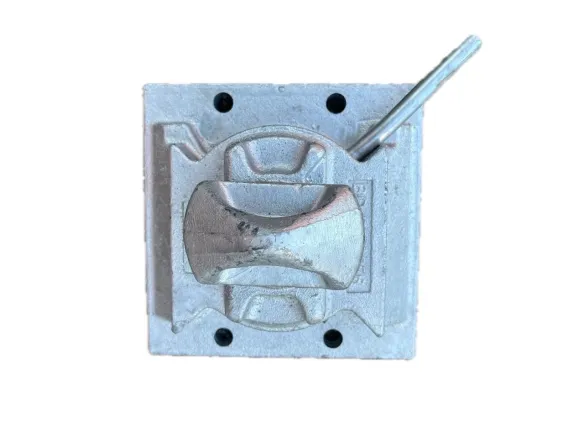

Twistlocks soudés et vissés
Conçus pour être fixés à une structure solide (châssis, cadre, dalle). La base du verrou est prévue pour être soudée ou vissée, le twistlock fonctionne alors comme un verrou standard – le conteneur se pose dessus et se sécurise.
Normes techniques et paramètres
Norme ISO 1161 – base de la compatibilité
- Dimensions du coin de conteneur: 178 × 162 × 118 mm
- Épaisseur de paroi : ≈ 19 mm
- Poids d’un coin : ≈ 11 kg
- Matériau : acier coulé de haute qualité (SCW490) ou équivalent
- Ouverture pour twistlock : diamètre 52 mm (standard), autres ouvertures selon la position
- Exigences de résistance : les verrous doivent supporter une charge de conteneur allant jusqu’à 34 t (conteneur ISO 20’/40’) avec un facteur de sécurité de 4–5 × SWL (charge de travail sûre).
Autres normes et certifications
- ISO 1496 : construction des conteneurs
- EN 284/452 : conteneurs interchangeables
- Lloyd’s Register, Bureau Veritas, DNV GL : approbation des verrous pour le transport maritime
- TÜV, StVZO : réglementations allemandes pour le transport routier
Tableau récapitulatif des valeurs typiques
| Paramètre | Twistlock (standard) | Twistlock (heavy duty) | Stacking cone | Verrou à serrage | Bridge fitting |
|---|---|---|---|---|---|
| Matériau | Acier coulé | Acier coulé | Acier | Acier | Acier |
| Traitement de surface | Zinc (galvanisation à chaud) | Zinc (galvanisation à chaud) | Peinture/zinc | Peinture/zinc | Peinture/zinc |
| Charge en traction (kN) | min. 250 | jusqu’à 500 | – | jusqu’à 250+ | jusqu’à 200 |
| Charge en compression (kN) | min. 250 | jusqu’à 400 | – | jusqu’à 250+ | jusqu’à 200 |
| Charge en glissement (kN) | 150–250 | jusqu’à 300 | – | jusqu’à 150 | jusqu’à 150 |
| Poids (kg) | 10–15 | 15–20 | 2–5 | 3–7 | 8–12 |
| Compatibilité ISO 1161 | Oui | Oui | Oui | Oui | Oui |
| Installation | Manuelle/automatique | Manuelle/automatique | Manuelle | Manuelle | Manuelle |
Applications pratiques
1. Transport et empilement de conteneurs (logistique, ports)
- Les twistlocks sont obligatoires pour le transport maritime – sans eux, il est impossible de stocker les conteneurs en toute sécurité à bord ou dans les entrepôts portuaires.
- Hauteur d’empilement courante : 6–9 conteneurs les uns sur les autres (les grands navires jusqu’à 11–12).
- La combinaison de twistlocks et de barres de lashing forme un bloc robuste résistant au vent, aux vagues et aux chocs.
2. Architecture en conteneurs et constructions
- Les verrous verticaux permettent la construction modulaire à plusieurs étages (bureaux, logements, écoles, installations techniques).
- Les verrous à serrage et les bridge fittings sont essentiels pour la rigidité et la solidité de la structure globale.
- Les Domino Clamps facilitent le montage de balcons, façades et poteaux en acier sans endommager le conteneur.
3. Montage d’accessoires – technologie, sécurité, signalétique
- Installation rapide d’éclairages, caméras, antennes, panneaux solaires, bannières, etc.
- Possibilité de réutilisation et de démontage rapide (ex. pour des conteneurs loués).
- Sécurité élevée de la fixation (tests sous vent, vibrations, vandalisme).
4. Mobilité – châssis, roues, dolly
- Twistlocks et verrous à serrage pour fixer le conteneur sur une plate‑forme mobile (châssis, roues, wagon ferroviaire).
Conseils pratiques pour le choix et l’utilisation
- Avant chaque installation, vérifiez la compatibilité du verrou avec le type de conteneur (ISO 1161).
- Lors de l’empilement, utilisez toujours des verrous sur les quatre coins.
- Pour les applications temporaires ou légères (entrepôt, environnement sec), les stacking cones suffisent ; pour le transport ou les conditions extrêmes, privilégiez les twistlocks.
- Pour les projets de construction, choisissez les versions heavy‑duty certifiées.
- Suivez toujours les instructions du fabricant, y compris le contrôle du couple de serrage et le verrouillage.
- Inspectez régulièrement les verrous pour détecter corrosion, déformations ou jeux.
Sécurité et législation
- Les twistlocks doivent être approuvés par l’organisme de classification compétent (Lloyd’s, DNV, etc.).
- Sur les ouvrages publics, il faut fournir un certificat de résistance et de compatibilité avec la norme ISO 1161.
- Dans le transport maritime et ferroviaire, l’usage des twistlocks est obligatoire et soumis à des contrôles réguliers.
- Le non‑respect des procédures peut entraîner la chute d’un conteneur, des dommages matériels et des risques pour la santé.
Questions fréquentes (FAQ)
Quels verrous choisir pour l’empilement à bord d’un navire ?
- Toujours des twistlocks certifiés pour le transport maritime ; les stacking cones ne sont pas suffisants.
Tous les twistlocks sont-ils identiques ?
- Non, ils diffèrent par la capacité de charge, le mécanisme (manuel, semi‑automatique, automatique), le traitement de surface et la compatibilité. Vérifiez toujours les spécifications selon vos besoins.
Puis‑je relier des conteneurs côte à côte ?
- Oui, utilisez des bridge fittings conçus pour le raccordement horizontal.
Est‑il possible de fixer des accessoires sans perçage ?
- Oui, avec les Domino Clamps ou les verrous à serrage internes.
Quel est le prix d’un twistlock ?
- Environ 45–60 EUR/unité selon le type et la finition ; Bridge fitting environ 45–50 EUR ; les versions heavy‑duty et certifiées peuvent être plus onéreuses.
Termes associés
- Coins de conteneur (Corner Castings) : élément de construction de base du conteneur selon la norme ISO 1161.
- Barres de lashing : tiges en acier pour sécuriser les piles de conteneurs.
- Spreader : cadre suspendu de grue pour manipuler les conteneurs.
- Container Dolly : châssis mobile pour déplacer les conteneurs vides.
- Heavy Duty verrous : versions renforcées pour charges extrêmes.
