Pieds de nivellement pour conteneur de transport
Qu’est-ce que les pieds de nivellement pour conteneur de transport ?
Pieds de nivellement pour conteneur de transport (anglais : leveling feet for shipping container) représentent des dispositifs mécaniques sophistiqués, robustes et hautement résistants, dont l’objectif principal est de permettre un nivellement (nivellement) précis, sûr et efficace des conteneurs de transport standardisés ISO sur n’importe quelle surface – du béton dur, en passant par le gravier compacté jusqu’au terrain naturel. Le nivellement est essentiel non seulement pour protéger l’intégrité structurelle du conteneur, mais aussi pour assurer le bon fonctionnement des portes, prévenir la corrosion et la stabilité à long terme de l’ensemble de la structure.
Dans la logistique contemporaine, la construction, ainsi que dans l’utilisation alternative des conteneurs (constructions modulaires, ateliers mobiles, entrepôts, unités d’habitation), les pieds de nivellement sont considérés comme un accessoire clé qui prolonge considérablement la durée de vie du conteneur et minimise les risques découlant d’une mauvaise installation.
Signification et avantages :
- Protection de l’investissement : Un conteneur correctement nivelé conserve sa valeur et sa fonctionnalité pendant de nombreuses années.
- Sécurité : Minimisation du risque de basculement, de déplacement ou de dommages lors de l’utilisation ou dans des conditions météorologiques extrêmes.
- Manipulation facile : Permettent une installation, un démontage et un déplacement rapides du conteneur sans nécessiter de modifications de construction complexes.
HZ CONTAINERS est un fournisseur leader de ces systèmes en République tchèque et en Europe centrale et propose à la fois des variantes standard et des solutions certifiées pour les charges extrêmes.
Caractéristiques clés et principe de fonctionnement
Principe opérationnel en pratique :
- Ancrage (Anchoring) :
- Chaque pied de nivellement est fermement connecté à l’élément de coin inférieur (corner casting) selon la norme DIN ISO 1161. Cet élément assure un transfert sûr des forces extrêmes et est le seul point d’appui recommandé pour le conteneur.
- Le pied est conçu pour une insertion rapide et une connexion fiable, souvent avec un mécanisme twist-lock.
- Levage et réglage (Lifting and Adjustment) :
- À l’aide d’un filetage robuste, d’une clé à cliquet ou d’une manivelle, la hauteur de chaque coin peut être ajustée avec précision au millimètre.
- Ce processus garantit que les quatre coins sont dans le même plan horizontal.
- Nivellement (Leveling) :
- En utilisant un long niveau de construction, un appareil de nivellement laser ou un inclinomètre électronique, il est possible d’atteindre un plan idéal pour un fonctionnement sans problème des portes et le maintien de la statique.
- Stabilisation (Stabilization) :
- Après installation et réglage, les pieds fournissent une base solide qui empêche le balancement, l’affaissement et le déplacement du conteneur même dans des conditions difficiles.
Raisons pour lesquelles un nivellement précis du conteneur est essentiel :
- Assurer l’intégrité structurelle : L’ensemble du cadre du conteneur est conçu pour transférer la charge uniquement par les éléments de coin. Toute torsion ou surcharge entraîne une déformation du cadre, des microfissures et des dommages permanents.
- Bon fonctionnement des portes : Les portes sont la partie la plus souvent endommagée – même une légère inégalité provoque leur coincement, leur fermeture incomplète ou la déformation du joint.
- Prévention de la corrosion et de l’humidité : Soulever le conteneur au-dessus du sol assure la ventilation et empêche l’accumulation d’humidité, ce qui est essentiel pour une longue durée de vie.
- Stabilité et sécurité : Sur un sol mou ou en pente, il existe un risque de déplacement, de basculement ou d’affaissement, ce qui est non seulement dangereux mais aussi coûteux à réparer.
- Maintenance et modification faciles : Le nivellement facilite les modifications de construction éventuelles – par exemple, l’installation de fenêtres, de portes, de technologies, etc.
Expérience pratique : Selon HZ CONTAINERS, un nivellement correct est la base absolue pour toute modification ultérieure et l’utilisation à long terme du conteneur !
Types de pieds de nivellement dans l’offre HZ CONTAINERS
HZ CONTAINERS propose plusieurs types qui répondent aux besoins allant des entrepôts ordinaires aux applications industrielles et militaires :
Pieds de nivellement standard (Leveling Pads)
- Matériau : Acier galvanisé à chaud (longue durée de vie, haute résistance aux intempéries).
- Capacité de charge : 12 000 kg par ensemble (3 000 kg par pied).
- Plage de réglage : jusqu’à 260 mm.
- Poids : environ 4,5 kg/pièce.
- Utilisation : Entrepôts, ateliers, constructions temporaires, abris de jardin, chantiers.
- Variante sans verrouillage : Pour la stabilisation de base, le conteneur doit être sécurisé contre le déplacement.
- Variante avec verrouillage (Twist-Lock) : Garantit une connexion solide avec l’élément de coin ; idéale pour l’empilage ou les conditions à risque (vent fort, circulation de personnes).
Supports de nivellement certifiés pour charge extrême
- Matériau : Combinaison d’acier galvanisé à chaud et d’aluminium anodisé (rapport optimal poids/résistance).
- Capacité de charge : jusqu’à 10 000 kg par ensemble.
- Plage de réglage : jusqu’à 200 mm.
- Entraînement : Clé à cliquet manuelle.
- Certification : DIN ISO 1161.
- Utilisation : Installations industrielles, construction, structures de pont temporaires, stabilisation de technologies lourdes.

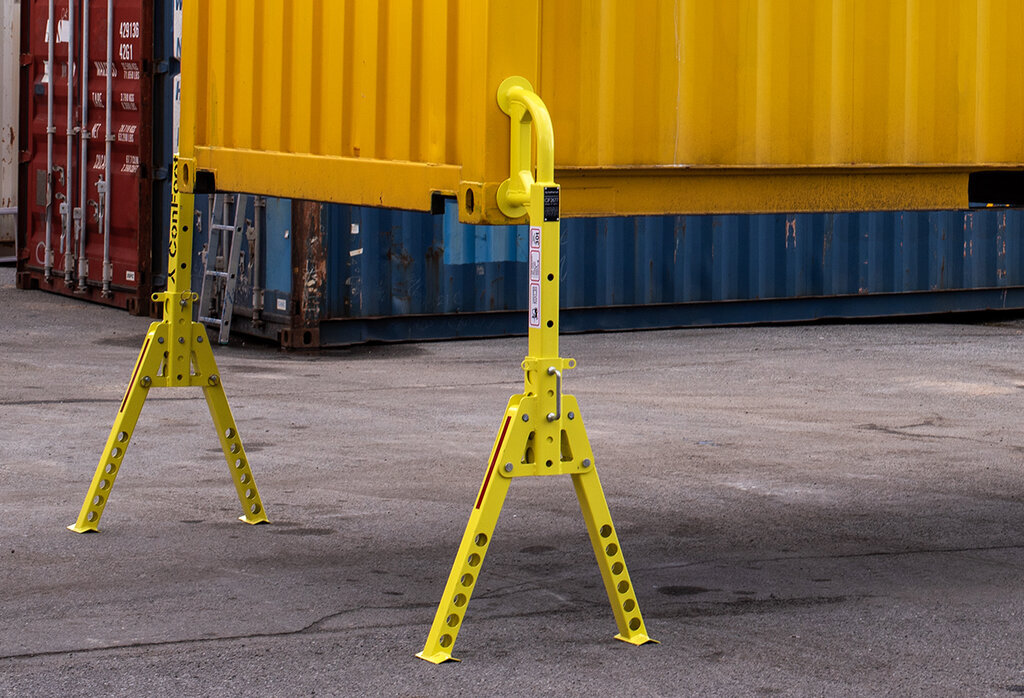

Pieds brevetés ConFoot pour conteneurs de transport
- Matériau : Acier haute résistance.
- Capacité de charge : jusqu’à 34 000 kg par ensemble.
- Poids : 24 kg/pièce (manipulation facile par une seule personne).
- Avantage : Permettent non seulement le nivellement, mais aussi le chargement/déchargement indépendant du conteneur sans grue.
- Certification : CE (2006/42/EC).
- Utilisation : Logistique, armée, services de secours, déploiement opérationnel sur le terrain.
Tableau comparatif des paramètres principaux :
| Paramètre | Standard HZ CONTAINERS | Certifiés | ConFoot CF |
|---|---|---|---|
| Capacité de charge (ensemble de 4 pièces) | 12 000 kg | 10 000 kg | 34 000 kg |
| Plage de réglage | jusqu’à 260 mm | jusqu’à 200 mm | 1043–1448 mm |
| Poids (1 pièce) | 4,5 kg | 9,45 kg | 24 kg |
| Matériau | Acier galvanisé | Acier/aluminium | Acier haute résistance |
| Certification | – | DIN ISO 1161 | CE |
| Utilisation appropriée | Entrepôts, constructions | Industrie | Logistique, armée |
Aspects techniques et composants clés
Élément de coin (Corner Casting)
- Point clé : Toutes les forces doivent être transférées précisément par ces éléments de coin, qui sont conçus pour les charges extrêmes et les dimensions et trous définis selon DIN ISO 1161.
- Risque de calage en dehors des coins : Le calage à d’autres endroits (centre, côté) entraîne une déformation du cadre, une fissuration des soudures et des dommages irréversibles à la structure.
Matériaux et finition de surface
- Acier galvanisé à chaud : Assure une résistance d’au moins 20 ans même dans des conditions extrêmes.
- Aluminium anodisé : Allègement de la structure tout en conservant la résistance et la protection contre la corrosion.
- Acier haute résistance : Utilisé dans les produits premium pour une charge maximale avec un poids minimal.
Processus d’installation et directives de sécurité
Préparation et outils nécessaires :
- Cric hydraulique (poupée), long niveau ou laser, clé à cliquet (30–36 mm), équipement de protection.
- Préparation du sol : Élimination des grandes inégalités, des pierres, de la végétation ; sur sol mou, un lit de gravier est recommandé (min. 20 cm, fraction 16–32 mm) pour répartir la charge.
Procédure d’installation :
- Levage du coin : Cric hydraulique exclusivement sous l’élément de coin.
- Insertion du pied : Insertion dans le trou de l’élément de coin, verrouillage éventuel du mécanisme twist-lock.
- Réglage de la hauteur : Rotation de l’écrou à la hauteur souhaitée.
- Abaissement du conteneur : Lentement et prudemment.
- Répétition : Les 4 coins.
- Nivellement final : Vérification au niveau, ajustement éventuel.
- Vérification des portes et de la stabilité : Vérification de la fonction et de la sécurité.
Règles de sécurité :
- Ne vous placez jamais sous un conteneur non sécurisé ou levé.
- Levez un seul coin à la fois.
- Après installation, vérifiez toujours la stabilité du conteneur par une légère poussée.
- Sur les chantiers, prenez des précautions supplémentaires en raison du mouvement des machines.
Avantages par rapport aux méthodes traditionnelles
| Propriété | Pieds de nivellement HZ CONTAINERS | Méthodes traditionnelles (béton, bois) |
|---|---|---|
| Vitesse d’installation | < 30 minutes | Heures à jours |
| Précision | Au millimètre | Limitée, difficile à corriger |
| Réutilisabilité | 100% démontable | Limitée ou inexistante |
| Impact sur le terrain | Minimal | Significatif (excavation, bétonnage) |
| Durée de vie | 20+ ans (galvanisation) | Variable, le bois pourrit, le béton se fissure |
| Flexibilité | Réglage facile et répété | Pratiquement aucune |
| Écologie | Impact minimal | Déchets de construction, perturbation du sol |
Remarque pratique : Selon HZ CONTAINERS, sans un nivellement correct, la durée de vie du conteneur est considérablement réduite et des réparations précoces et coûteuses se produisent souvent.
Termes connexes
- Twist Lock : Verrou mécanique pour la connexion sûre des conteneurs entre eux ou avec le châssis.
- Dunnage (Cales) : Blocs de bois ou de plastique provisoires pour un calage à court terme, sans stabilité à long terme.
- ISO 668 : Norme établissant les dimensions, les poids et la classification des conteneurs.
- Acier Corten : Acier résistant aux intempéries utilisé sur les parties porteuses du conteneur.
- Groupe d’amortissement : En comptabilité, une installation et un entretien corrects du conteneur sont essentiels pour préserver sa valeur.
Questions fréquemment posées (FAQ)
À quelle fréquence faut-il vérifier l’alignement du conteneur ?
- Il est recommandé de vérifier au moins deux fois par an et toujours après des événements météorologiques extrêmes.
Les pieds de nivellement peuvent-ils être réutilisés ?
- Oui, toutes les variantes HZ CONTAINERS sont conçues pour une utilisation à long terme et répétée.
Que faire si les portes du conteneur ne s’ouvrent pas ?
- La cause est généralement un mauvais nivellement et une torsion du cadre – vérifiez l’état et ajustez la hauteur des pieds individuels.
Quel est le meilleur sol pour une installation permanente du conteneur ?
- Pour les unités d’habitation, une dalle de béton ; pour les entrepôts ou ateliers, une combinaison d’un lit de gravier compacté et de pieds de nivellement certifiés.
