Cuburi de colț CORNER CASTING și producția de containere speciale
În lumea globală a logisticii și tehnologiilor de transport există o serie de componente care sunt absolut esențiale, dar adesea trec neobservate. Unul dintre aceste elemente sunt cuburile de colț ale containerelor sau corner castings (eventual corner fittings). Ele constituie baza structurală a fiecărui container ISO și sunt cheia pentru ridicarea în siguranță, stivuirea, fixarea și transportul containerelor pe tot globul.
Acest articol este o pagină de glosar detaliată, care vă va ghida prin universul cuburilor de colț – de la anatomia lor, prin procesul de fabricație și cerințele materiale, până la rolul lor crucial în construcția containerelor speciale, întreținere și inovații în acest domeniu.
Ce sunt cuburile de colț (Corner Castings)? Definiție de bază și importanță

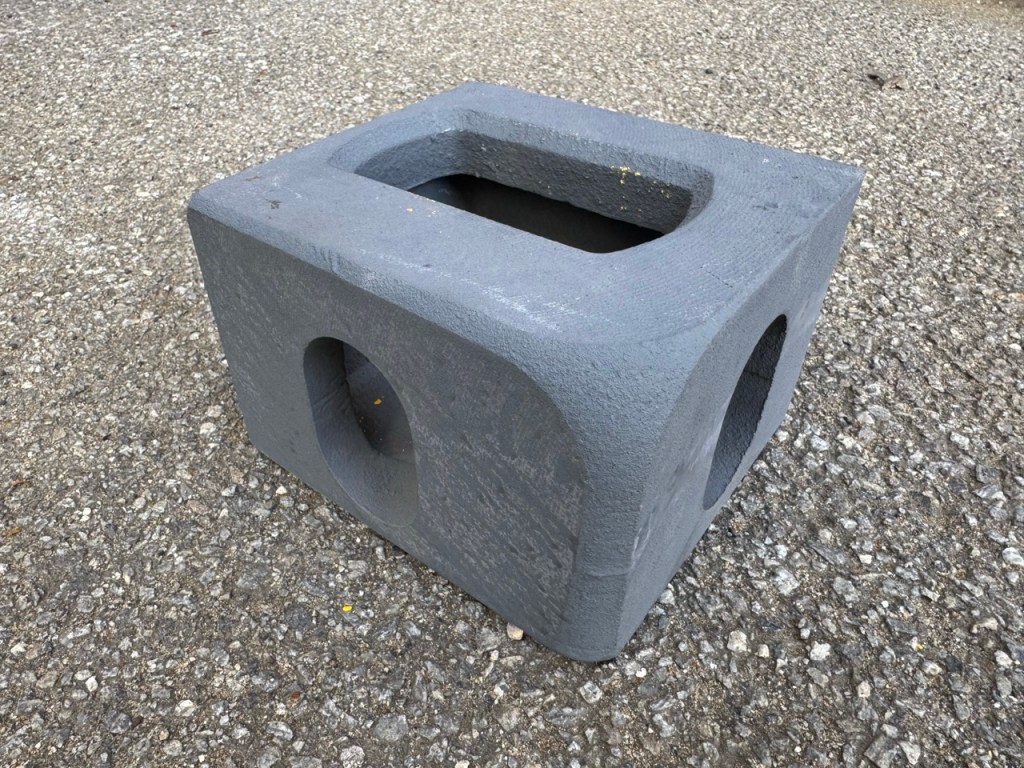

Cubul de colț este o piesă robustă turnată din oțel, conform standardului ISO 1161, instalată în cele opt colțuri ale fiecărui container (patru sus, patru jos). Fără aceste componente nu ar fi posibilă manipularea eficientă și sigură a containerelor, stivuirea lor și conectarea cu mijloacele de transport.
Funcții principale ale cuburilor de colț:
| Funcție | Descriere |
|---|---|
| Ridicare | Permit prinderea sigură a containerului cu spreaderul macaralei, cu stivuitorul sau cu alte echipamente de manipulare. |
| Stivuire | Transferă sarcina între containere în timpul stivuiri verticale, până la înălțimea de 8‑9 unități. |
| Asigurare | Servesc ca puncte de fixare pentru twistlock-uri, care fixează containerul pe șasiu, pe vagonul feroviar sau pe puntea navei. |
| Conectare | Permite legarea orizontală a containerelor prin bridge fittings și alte elemente. |
Fără standardizarea exactă a cuburilor de colț, transportul global de containere nu ar fi posibil așa cum îl cunoaștem astăzi.
Anatomia și designul cubului de colț
Dimensiuni standard și greutate:
- Dimensiuni: 178 mm × 162 mm × 118 mm
- Greutate: în general 11–12,5 kg (în funcție de tip și producător)
- Material: oțel turnat cu low‑alloy (de obicei cu tratament de suprafață pentru rezistență sporită)
Cubul de colț are trei fețe deschise (orientate spre exteriorul containerului), pe care sunt definite precis găuri de diferite forme și dimensiuni.
Tipuri și poziționare:
Pe fiecare container există opt cuburi, fiecare având o poziție și orientare exactă:
- Top Left (TL) – stânga sus
- Top Right (TR) – dreapta sus
- Bottom Left (BL) – stânga jos
- Bottom Right (BR) – dreapta jos
Fiecare tip este marcat cu litere pe piesă pentru a evita confuziile în producție, service sau reparații.
Găuri specifice și funcțiile lor
Fiecare cub conține trei tipuri de găuri:
- Gaura superioară/inferioară (stacking hole): permite introducerea twistlock-ului la stivuire (diametru ≈ 65 mm, formă adaptată capului twistlock-ului).
- Gaura laterală („stadion” sau „discorectangle”): folosită pentru legarea orizontală, manipulare sau asigurare (de obicei 120 × 58 mm).
- Gaura frontală/spate (formă „scut”): permite prinderea cu spreadere, manipulare cu cârlige și fixarea pe șasiu.
| Orificiu | Dimensiune (mm) | Funcție |
|---|---|---|
| Superior/Inferior | 65 (diametru) | Twistlock, stivuire |
| Lateral | 120 × 58 | Bridge fitting, manipulare |
| Față/Spate (scut) | 110 × 62 | Spreader, prindere, ancorare |
Rolul cheie în lanțul logistic
Integritatea structurală și capacitatea de încărcare
- Cuburile de colț suportă toată greutatea containerului și a încărcăturii, transferând-o prin cele opt puncte.
- Rezistență: construcția trebuie să reziste la compresie, tracțiune și alunecare în timpul stivuiri multiple.
- Testate până la 213 000 kg (presiune longitudinală pe cele patru cuburi inferioare) conform normei ISO.
Manipulare, ridicare și transport
- Spreader‑urile din porturi se blochează automat în găurile cuburilor superioare, permițând ridicarea containerului în câteva secunde.
- Twistlock‑urile fixează containerele pe mijloacele de transport prin cuburile inferioare.
- Automatizare și siguranță: standardizarea asigură compatibilitatea globală a echipamentelor de manipulare.
Stivuirea containerelor
- Stivuirea până la 9 niveluri pe nave este posibilă datorită cuburilor de colț precise și twistlock‑urilor.
- Stabilitatea blocurilor în condiții extreme pe mare sau în vibrații pe cale ferată.
Norma ISO 1161 și certificarea
Ce prevede ISO 1161?
- Dimensiuni și toleranțe: fiecare dimensiune este definită cu deviație minimă permisă.
- Cerințe de rezistență: materialul și construcția trebuie să reziste forțelor specificate (ex.: 1500 kN pe un set de cuburi de colț).
- Compatibilitate funcțională: fiecare twistlock, spreader și alt echipament trebuie să se potrivească cu cubul fabricat conform acestei norme.
- Certificare: cuburile fără ISO 1161 nu pot fi utilizate în transportul internațional.
Material și proces de fabricație
De ce oțel turnat?
- Rezistență: oțelul este foarte rezistent, rezistent la oboseală și are o durată de viață lungă chiar și la sarcini repetate.
- Sudabilitate: permite îmbinarea solidă cu cadrul containerului.
- Rezistență la coroziune: tratamentele de suprafață (ex.: zincare prin arc, acoperire Corten) prelungește viața.
- Prelucrare: frezarea găurilor la dimensiuni precise.
- Raport calitate‑preț: oțelul este mult mai ieftin decât aluminiul pentru aceeași rezistență și durabilitate.
Oțel vs. aluminiu
| Proprietate | Oțel turnat | Aluminiu |
|---|---|---|
| Rezistență | Ridicată | Mai mică |
| Greutate | Mai mare | Mai mică |
| Rezistență la coroziune | Necesită tratament | Înaltă |
| Preț | Mai mic | Mai mare |
| Sudabilitate | Excelentă | Bună |
| Durată de viață | Decenii | Mai scurtă la utilizare structurală |
Concluzie: oțelul turnat este cea mai bună alegere pentru corner castings din punct de vedere al rezistenței, compatibilității și costului.
Procesul de fabricație și controlul calității
- Turnare în matrițe precise conform ISO 1161.
- Prelucrare (frezare) – obținerea toleranțelor exacte ale găurilor.
- Tratare de suprafață – sablare, zincare prin arc, vopsire.
- Inspecție vizuală și dimensională.
- Teste nedistructive – de ex., ultrasunete pentru defecte interne.
- Testare de rezistență – probe testate periodic la compresie și tracțiune conform ISO.
Cuburi de colț și producția de containere speciale
Baza pentru modificări și noi construcții
- Poziționarea exactă a celor opt cuburi este fundamentul oricărei construcții – chiar și a containerelor atipice (ex.: open‑top, flat‑rack, module locative și tehnologice).
- Asigură compatibilitatea cu toate echipamentele standard de manipulare și transport.
- Flexibilitate – permite ridicarea clădirilor modulare din containere, conectarea modulelor și ancorarea sigură.
Exemple de aplicații speciale
| Tip container special | Utilizarea cuburilor de colț |
|---|---|
| Case din containere de transport | Puncte de legare și ancorare pentru module și fundații |
| Open top / flat rack | Rezistență a cadrului și posibilitate de stivuire fără pereți/țiglă |
| ISO tanks (cisterne) | Fixarea cadrului ISO cu rezervor, stivuire, fixare |
| Ateliere mobile, birouri, standuri | Manipulare, ancorare sigură, instalare rapidă |
| Centre de date, generatoare | Transport global și manipulare datorită standardizării |
Componente conexe: Twist‑lock‑uri și alte accesorii
Twist‑lock (încuietoare rotativă)
Descriere: Dispozitiv mecanic care leagă două cuburi de colț (de ex., la stivuire) sau fixează containerul pe șasiu.
Principiu:
- Twist‑lock‑ul este introdus în gaura cubului.
- Prin rotirea de 90° se blochează în interior.
- Conectează ferm două containere sau containerul cu cadrul vehiculului.
Tipuri: Manual, semi‑automat (pentru spreadere), automat.
Alte tipuri de accesorii
| Tip accesoriu | Funcție |
|---|---|
| Bridge fittings | Legătură orizontală a containerelor alăturate |
| Lashing rods / turnbuckles | Fixare suplimentară a containerelor pe navă |
| Container casters | Șasiuri speciale cu roți pentru manipulare |
Întreținere, probleme comune și durată de viață
Probleme frecvente
- Coroziune: apa sărată și intemperiile degradează suprafața și pot slăbi materialul.
- Deformații/ciobiri: manipularea necorespunzătoare, suprasarcină sau lovituri pot provoca deformări permanente.
- Uzură: utilizarea repetată poate deforma găurile, reducând rezistența la twistlock.
Întreținere și inspecție
- Inspecție vizuală periodică la fiecare certificare și după transporturi majore.
- Reparații doar de personal certificat, conform ISO și producătorului – în special sudură sau înlocuire de cuburi.
- Alegerea corectă a acoperirilor și tratamentelor de suprafață pentru prelungirea duratei de viață.
- Înlocuire în caz de deteriorare gravă – tăiere și sudare a unui cub nou conform procedurii ISO.
