Phụ tùng cho cửa của container vận chuyển số 3 – Bearing Bracket Outer L

Trong lĩnh vực vận chuyển toàn cầu, mỗi chi tiết đều quan trọng. Trong khi các tấm thép lớn và khung mạnh mẽ của container thu hút sự chú ý ngay từ cái nhìn đầu tiên, an toàn thực sự thường được đảm bảo bởi các phụ tùng thay thế nhỏ hơn, có thiết kế kỹ thuật cao. Trong số những phụ tùng quan trọng nhất là loại giá đỡ vòng bi cửa – Bearing Bracket Outer L, là bộ phận then chốt của cơ chế khóa cửa container ISO.

Mã danh mục: HZ000268

Định nghĩa:

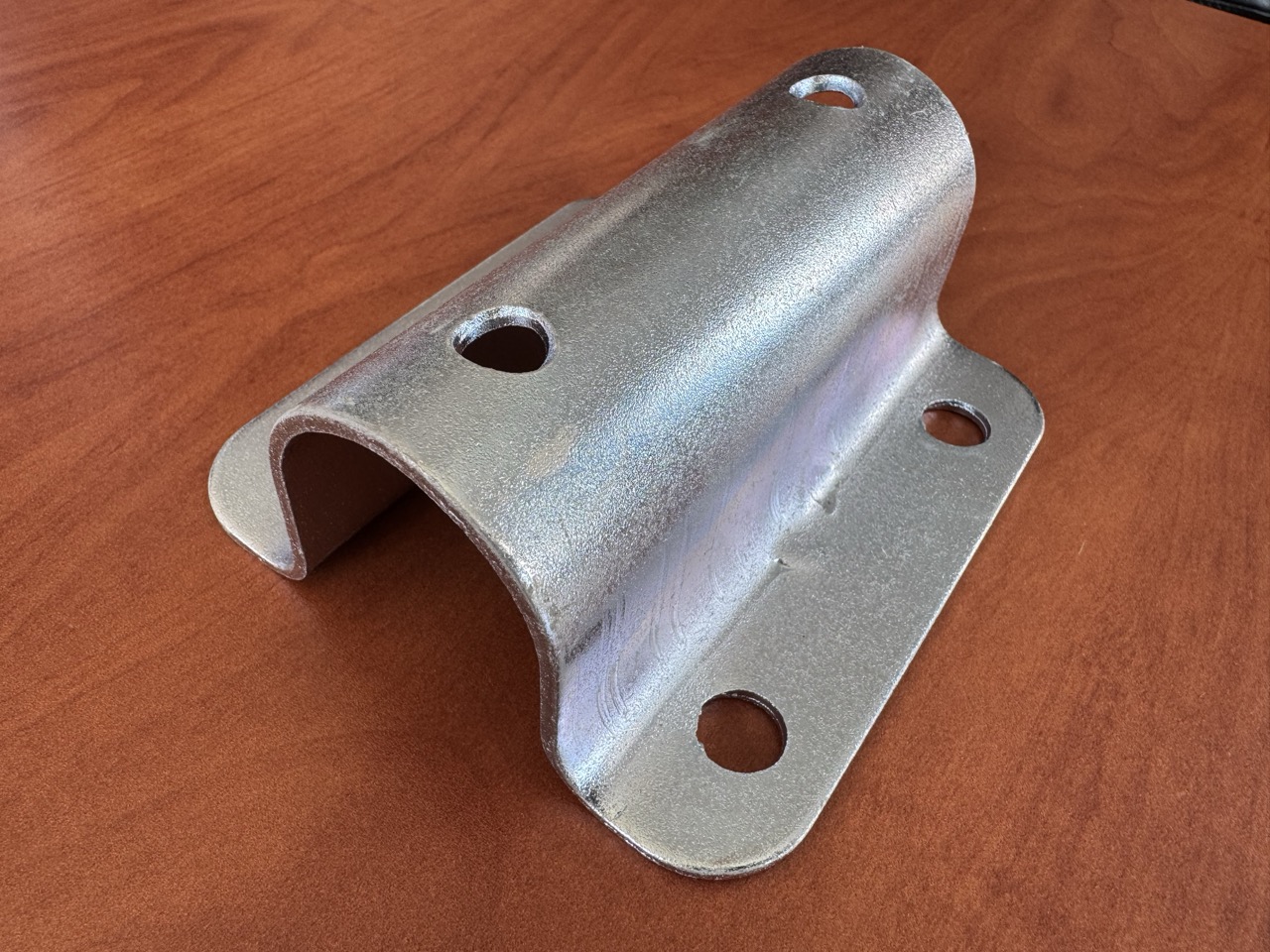

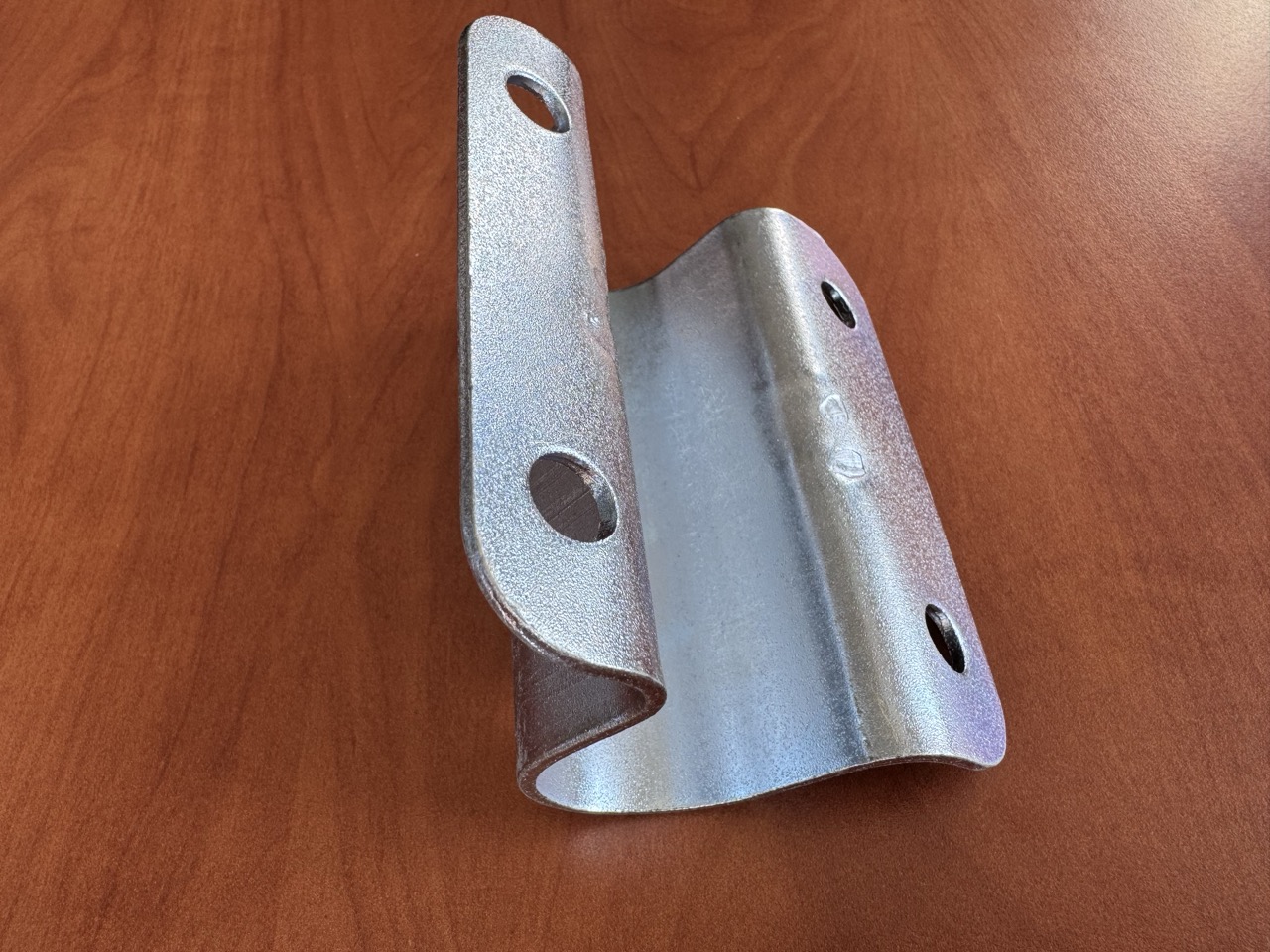

Bearing Bracket Outer L (giá đỡ vòng bi lớn, giá đỡ vòng bi, vòng bi cửa L) là một giá đỡ thép (thường là rèn) chắc chắn, được đinh tán hoặc vít chặt vào tấm panel ngoài của cửa container. Nó đóng vai trò là điểm tựa và phần dẫn cho thanh khóa dọc (locking bar), cơ chế này giữ cửa cố định so với khung container.

Chức năng và ý nghĩa trong thực tế:

• Đảm bảo an toàn: Ngăn thanh khóa bị lệch, gãy hoặc cong, là nền tảng để ngăn chặn xâm nhập và duy trì chức năng khóa.
• Cho phép chuyển động: Đồng thời phải cho phép thanh quay tự do để mở và đóng cửa.

Nếu không có các giá đỡ vòng bi hoạt động đúng, container không thể được vận chuyển hoặc lưu trữ một cách an toàn.

Cấu trúc hệ thống khóa: Vai trò của giá đỡ vòng bi

Để hiểu tầm quan trọng của Bearing Bracket Outer L, cần xem xét nó trong ngữ cảnh của toàn bộ cơ cấu cửa.

Các thành phần chính của cửa container:

Vị trí:

Trên mỗi container tiêu chuẩn, có bốn thanh khóa (hai ở mỗi cánh), mỗi thanh được gắn hai giá đỡ vòng bi – tổng cộng tám bộ trên một container.

Bearing Bracket Outer L (kiểu lớn):

• Hình dạng góc, khối lượng lớn, phù hợp cho thanh khóa tiêu chuẩn ∅34 mm.
• Là phần ngoài của hệ thống – nhìn thấy từ bên ngoài cửa và chịu ảnh hưởng của thời tiết, tải trọng cơ học và môi trường khắc nghiệt.

Tầm quan trọng của chi tiết nhựa (split bush):

• Đóng vai trò như vòng bi giữa thép thanh và giá đỡ.
• Đảm bảo chuyển động mượt mà, giảm hao mòn và bảo vệ khỏi kẹt (đặc biệt trong điều kiện lạnh cực độ hoặc khi gỉ sét).
• Cần thay thế định kỳ trong quá trình bảo trì!

Sự khác biệt giữa Outer và Inner Bracket:

• Outer (bên ngoài) – giá đỡ chính, nhìn thấy được trên mặt ngoài cửa.
• Inner (bên trong) – tấm gia cố nội bộ để tăng cường mối nối, thường dùng cho cửa chịu tải nặng.

Các loại theo kích thước:

• Large (L): Tiêu chuẩn cho hầu hết các container ISO và là điểm tựa chính.
• Small (S): Dùng cho vị trí khác tùy nhà sản xuất, không thể hoán đổi.

Thông số kỹ thuật và quy trình sản xuất

Vật liệu sử dụng:

• Thép kết cấu rèn (ví dụ SS400, Q235B):
  • Độ bền kéo > 400 MPa, độ dẻo cao và khả năng chịu mỏi tốt.
  • Chịu va đập, biến dạng và tải trọng lâu dài.
• Thép không gỉ:
  • Dùng cho các container đặc biệt (chẳng hạn container lạnh, hoá chất) với yêu cầu chống ăn mòn cao.

Công nghệ sản xuất:

• Rèn: Cung cấp tính chất cơ học tốt nhất nhờ cấu trúc tinh thể được định hướng.
• Đổ khuôn: Giải pháp rẻ hơn cho các ứng dụng ít chịu tải (độ bền thấp hơn, có nguy cơ lỗ rỗng).
• Gia công CNC: Hoàn thiện kích thước và lỗ chính xác cho việc lắp đặt.

Xử lý bề mặt:

• Mạ kẽm nóng: Ngâm trong dung dịch kẽm ở khoảng 450 °C tạo lớp hợp kim Zn‑Fe dày 70‑140 µm, bảo vệ khỏi muối, mưa, tia UV và axit.
• Hoặc sơn theo màu sắc thương hiệu của nhà sản xuất container.

Kích thước và trọng lượng tiêu chuẩn:

• Trọng lượng: khoảng 0,43 kg (±10 % tùy nhà sản xuất)
• Đường kính trong: cho thanh ∅34 mm (thanh khóa tiêu chuẩn ISO)
• Chiều dài bề mặt tựa: khoảng 60‑80 mm
• Độ dày tường: 5‑8 mm (để chịu tải cao)

Chức năng trong hệ sinh thái vận hành của container

An toàn hàng hóa và ý nghĩa cấu trúc:

• Mỗi mắt xích yếu trong chuỗi tăng nguy cơ trộm cắp hoặc mở cửa tự động.
• Giá đỡ vòng bi truyền lực từ thanh khóa tới khung cửa – phải chịu hàng chục kN khi di chuyển, rung, phanh gấp hoặc lật ngược container.
• Khi hỏng, cửa bị biến dạng, giảm kín khí và có nguy cơ nước xâm nhập.

Khả năng chịu tải vận hành:

• Lực động: rung, va đập, nghiêng tàu, nâng bằng cần cẩu.
• Lực tĩnh: áp lực hàng hoá lên cửa, đặc biệt khi xếp không đúng (có thể vượt 1000 kg/m²).

Ảnh hưởng tới kín khí và tuổi thọ:

• Giá đỡ không hoạt động đúng gây biến dạng kẹt (seal), cho phép nước, bụi và sâu bọ xâm nhập.
• Ảnh hưởng đáng kể tới tuổi thọ của kẹt cửa và toàn bộ container.

Dễ dàng vận hành:

• Giá đỡ được bôi trơn và không bị hỏng cho phép mở/đóng dễ dàng ngay cả sau nhiều năm sử dụng.
• Giá đỡ hỏng → nguy cơ tai nạn và chậm trễ trong quá trình xếp dỡ.

Hư hỏng thường gặp, bảo trì và quy trình sửa chữa

Các hư hỏng tiêu biểu:

CẢNH BÁO:

Hàn các bộ phận rèn bị hỏng có thể làm giảm độ bền – luôn ưu tiên thay thế!

Vai trò của người kiểm tra/đánh giá:

• Kiểm tra định kỳ trong khuôn khổ chứng nhận CSC.
• Đánh giá các hư hỏng không hiển nhiên (nứt, ăn mòn nội bộ, lỏng).
• Báo cáo kiểm tra thường được yêu cầu bởi các hãng vận tải và công ty bảo hiểm.

Thuật ngữ và phân biệt

Phân biệt: Giá đỡ cửa vs. Giá đỡ kệ

• Giá đỡ vòng bi cửa (Bearing Bracket): Đảm bảo chức năng cấu trúc và an toàn của cơ chế khóa cửa.
• Giá đỡ kệ: Chỉ dùng để cố định các kệ nội bộ – không có chức năng an toàn hay cấu trúc.

Câu hỏi thường gặp (FAQ)

Câu hỏi: Sự khác nhau giữa giá đỡ vòng bi bên trong và bên ngoài là gì?
Trả lời: Giá đỡ bên ngoài (outer) là bộ phận chịu tải chính và nhìn thấy được trên cửa, trong khi giá đỡ bên trong (inner) có thể là tấm gia cố nội bộ, không luôn xuất hiện.

Câu hỏi: Tại sao có phiên bản “Large (L)” và “Small (S)”?
Trả lời: Hai phiên bản có kích thước và vị trí gắn khác nhau tùy theo thiết kế cửa và nhà sản xuất – không thể hoán đổi cho nhau.

Câu hỏi: Vật liệu nào được dùng và vì sao?
Trả lời: Thép kết cấu rèn được chọn vì độ bền cao, độ dẻo và khả năng chịu mỏi tốt; trong một số trường hợp đặc biệt (container lạnh, hoá chất) sẽ dùng thép không gỉ để tăng khả năng chống ăn mòn.

Câu hỏi: Trên một container thông thường có bao nhiêu bộ?
Trả lời: Thông thường có 8 bộ (2 bộ trên mỗi thanh khóa, tổng cộng 4 thanh trên một container).

Câu hỏi: Có thể sửa chữa giá đỡ bị hỏng không?
Trả lời: Các uốn nhẹ có thể được chỉnh lại, nhưng các bộ phận bị nứt hoặc gãy luôn cần thay mới bằng phụ tùng gốc.

Câu hỏi: Mua phụ tùng thay thế ở đâu?
Trả lời: Có thể mua tại trang web HZ‑CONTAINERS.com.

Kết luận: Người bảo vệ vô hình của an toàn

Bearing Bracket Outer L là một thành phần thường bị bỏ qua nhưng lại cực kỳ quan trọng đối với mọi container vận chuyển. Nó không chỉ bảo vệ an toàn và kín khí của cửa mà còn ảnh hưởng lớn tới tuổi thọ của toàn bộ container và an toàn của hàng hoá.

Kiểm tra định kỳ, bảo trì đúng cách và thay thế kịp thời là những yếu tố then chốt để duy trì hoạt động an toàn và hiệu quả trong logistics quốc tế.

Mã danh mục: HZ000268

Giá và vận chuyển

Giá được đưa ra cho một chiếc, chưa bao gồm phí vận chuyển. Có thể gửi qua dịch vụ vận chuyển hoặc tự đến nhận tại chi nhánh ở Třebíč, Cộng hòa Séc. Phí vận chuyển phụ thuộc vào số lượng đặt và quốc gia giao hàng. Chúng tôi chỉ giao hàng trong khu vực châu Âu.

Nếu quan tâm, vui lòng gửi yêu cầu kèm số lượng, số điện thoại, quốc gia, thành phố và mã bưu điện để chúng tôi tính toán chi phí vận chuyển và gửi báo giá đầy đủ.

Chúng tôi cung cấp tất cả các phụ tùng thay thế cho container. Các phụ tùng có sẵn trong kho, có thể gửi ngay; số lượng lớn sẽ được kiểm tra tồn kho khi yêu cầu.

Mọi thông tin, dịch vụ và giá cả có thể thay đổi; bảng giá chỉ mang tính tham khảo và sẽ được tính dựa trên thực tế.
