Horizontalne spojke na ladijski kontejner
V dinamičnem svetu logistike, gradbeništva in modularne arhitekture predstavljajo ladijske kontejnerje veliko več kot le prevozni škatli. Postali so temeljni gradniki za inovativne in prilagodljive rešitve. Da bi bilo mogoče njihov potencial v celoti izkoristiti, jih je treba varno in učinkovito povezovati. Tu pridejo v igro horizontalne spojke – majhne, a izjemno pomembne komponente, ki omogočajo pretvorbo posameznih kontejnerjev v en koheziven in stabilen celoten sistem.
Ta članek podrobno odgovarja na vprašanje: „Kaj so horizontalne spojke na ladijski kontejner?“ in ponuja celovit pregled njihovih vrst, funkcij, materialov, certifikatov ter uporabe, podprt s praktičnimi primeri.
Kaj so horizontalne spojke na ladijski kontejner?
Horizontalne spojke na ladijski kontejner so specializirani mehanski spojni elementi, katerih glavna funkcija je trdna in varna povezava dveh ali več kontejnerjev ob strani (bok ob boku) ali spredaj‑nazaj v vodoravni ravnini. Omogočajo ustvarjanje večjih, stabilnih in enotnih celotov brez tveganja premika, pomika ali razvezave kontejnerjev.
Princip pritrditve
Spojke uporabljajo standardizirane rožne elemente (corner castings, corner fittings) po ISO 1161, ki jih ima vsak kontejner na osmih vogalih. Ti masivni jekleni odlivi vsebujejo natančno oblikovane odprtine, v katere spojke varno vstavimo in ustvarimo trdno povezavo.
Pomen v logistiki in gradbeništvu
Uporaba horizontalnih spojk omogoča:
- Povečanje uporabne vrednosti kontejnerskih sklopov
- Zagotavljanje stabilnosti proti vetru in dinamičnim silam
- Hitro in varno montažo ter demontažo (modularna rešitev)
- Zagotovitev varnosti pri prevozu in stohiranju
Princip delovanja in vrste mehanizmov
| Tip mehanizma | Opis | Uporaba |
|---|---|---|
| Bridge Fitting | Dva kvačka in osrednji vijak, ki potegne kontejnerja skupaj | Primerno za povezovanje ob strani |
| Horizontal Twist Lock | Otočne „glave“ se vstavijo in zaklenejo v rožnih elementih, pogosto z ročico (twist lock) | Hitra montaža, pogosta v prevozu |
| Posebne spojke | Masivne povezovalne elemente za ekstremna obremenitve, pogosto s certifikatom za dviganje | Sestavljeni sklopi, ekstremni pogoji |
| 2‑way/4‑way joinery | Za večstopenjsko in večtočkovno povezavo, npr. križanje kontejnerjev v dveh nadstropjih | Modularne stavbe, posebne konfiguracije |

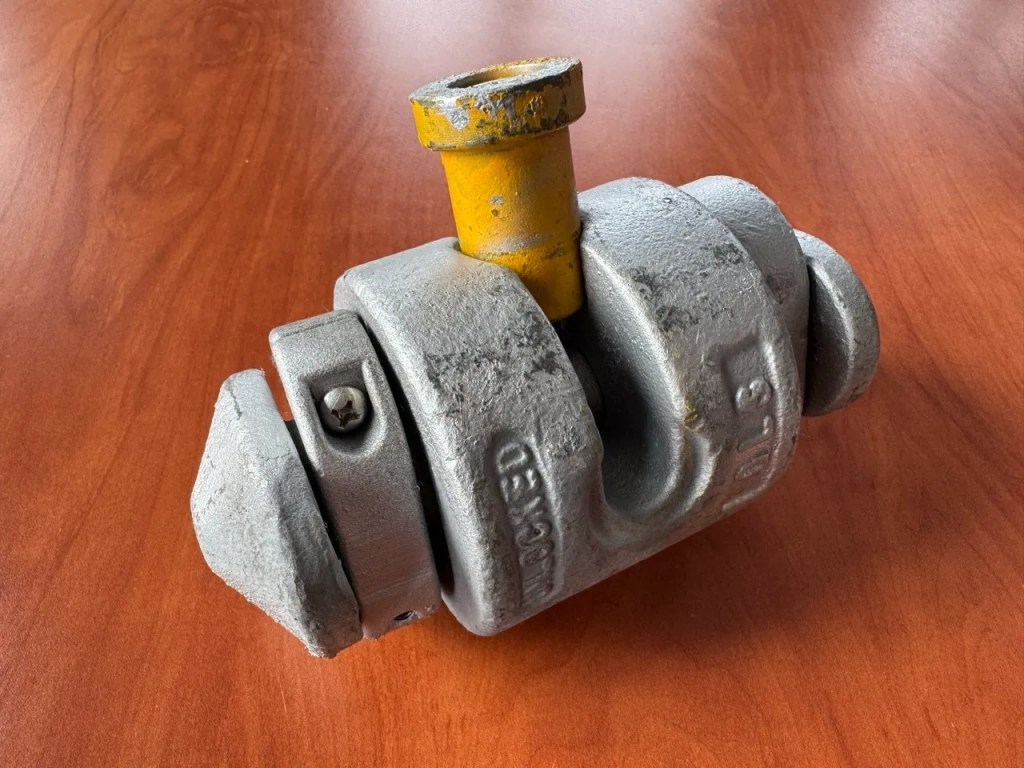

Bridge Fitting
- Konstrukcija: Dva kvačka povezana z vijakom z nasprotnima navojema, omogoča „pritegnitev“ kontejnerjev drug k drugemu.
- Montaža: Vstavi se v odprtine v vogalih dveh sosednjih kontejnerjev, privije se z ključem.
- Prednosti: Enostavna namestitev, visoka trdnost, uporaba brez dviga kontejnerjev.
- Material: Plemenito jeklo, vroče potopljeno cinkanje za dolgo življenjsko dobo.
- Cena (2024): cca 65 € brez DDV.
Horizontal Twist Lock
- Konstrukcija: Otočni mehanizem, „glave“ se zasukajo za 90° in zaklenejo v rožni odprtini.
- Montaža: Postavi se v rožne odprtine sosednjih kontejnerjev, zaklene se z ročico.
- Prednosti: Hitra montaža/demontaža, možnost zaklepanja, primerno tudi za stohiranje.
- Cena (2024): cca 59 € brez DDV.
Posebne spojke in povezovalni elementi (Interconnectors)
- Uporaba: Za povezovanje daljših sklopov (npr. dva 20‑stopna na 40‑stopni kontejner), pogosta v industrijski in vojaški logistiki.
- Certifikati: Nekatere so certificirane po CSC za dviganje sklopov kot enotnega celota.
Ključni nameni in prednosti uporabe
Horizontalne spojke bistveno razširjajo možnosti uporabe kontejnerjev:
- Ustvarjanje velikih prostorov: Spojitev bočnih sten omogoča odprte hale, pisarne, skladišča ali bivalne prostore.
- Stabilnost in varnost: Odpravi tveganje prevrnitve praznih kontejnerjev pri vetru ali manipulaciji.
- Stene in pregrade: Omogočajo gradnjo začasnih ali trajnih ograj, pregrad, opornih zidov iz kontejnerjev.
- Učinkovit prevoz: Dva 20‑stopna enoti je mogoče spojiti v en 40‑stopni celot, kar zmanjša stroške manipulacije.
- Modularna konstrukcija: Hitra montaža/demontaža kompleksnih sklopov brez trajnih posegov (vrtanja, varjenja).
- Natančna pozicija: Zagotavlja točno postavitev pri namestitvi vrat, oken, stropov in drugih arhitekturnih elementov.
Pregled osnovnih tipov horizontalnih spojk
| Tip spojke | Slika* | Opis in uporaba |
|---|---|---|
| Bridge Fitting | – | Najbolj univerzalna, primerna za povezovanje ob strani ali na vrhu |
| Horizontal Twist Lock | – | Predvsem za hitro fiksacijo, možnost zaklepanja |
| Visokozmogljive spojke | – | Za prenos ekstremnih sil, certificirane za dviganje |
| Povezovalni (interconnector) | – | Za spajanje spredaj‑nazaj, ustvarjanje dolgih celotov |
| 2‑way, 4‑way joinery | – | Za zapletene, večstopenjske in večtočkovne povezave |
Tehnični parametri
- Trdnost: Nosilnost posameznih spojk se običajno giblje v vrstnem redu desetk kN (kilonewtonov), običajno 50–100 kN in več.
- Material: Plemenito, toplotno obdelano jeklo.
- Površinska obdelava: Najpogosteje vroče potopljeno cinkanje za odpornost proti koroziji tudi v ekstremnih pogojih.
Materiali, konstrukcija in odpornost
| Lastnost | Specifikacije in priporočila |
|---|---|
| Osnovni material | Lito/jekleno jeklo, pogosto s certifikatom EN ali ASTM |
| Površinska obdelava | Vroče potopljeno cinkanje |
| Delovni temperaturni razpon | –40 °C do +80 °C (glede na proizvajalca) |
| Življenjska doba | 20 + let pri pravilnem vzdrževanju |
| Odpornost | Visoka trdnost v napetosti, tlaku in rezilu |
Zaščita pred korozijo
Vroče potopljeno cinkanje je standard – močna plast cinka ščiti spojko pred oksidacijo, kar je ključno zlasti za kontejnerje na prostem, pogosto v agresivnem okolju (pristanišča, industrijski kompleksi).
Certifikati in testiranje
Visokokakovostne spojke se testirajo na:
- Statično in dinamično trdnost
- Odpornost proti utrujenosti materiala
- Kompatibilnost s ISO rožnimi elementi (ISO 1161)
- Možnost uporabe v prevozu po CSC (Convention for Safe Containers)
Praktične aplikacije in primeri uporabe
| Območje uporabe | Primer rešitve |
|---|---|
| Gradbišče | Pisarne, garderobe, skladišča iz več povezanih kontejnerjev |
| Festivali, dogodki | Začasne prodajalne, blagajne, pregrade, oderi |
| Modularno bivanje | Povezane bivalne enote, stanovanja, študentske domove |
| Industrija | Velike skladiščne hale, tehnološki sklopi |
| Vojaške aplikacije | Operativne baze, poljske bolnišnice, poveljništva |
| Nujne situacije | Začasna zatočišča po katastrofah |
Praktična prednost: Namestitev spojke traja le nekaj minut, ni potrebna težka oprema, varjenje ali vrtanje. Montažo lahko opravi vsak izkušen delavec z običajnim orodjem.
Nepogrešljiva vloga rožnih elementov (Corner Castings)
Brez rožnih elementov horizontalne spojke ne bi bile uporabne. Ti jeklenski odlivi so standardizirani po ISO 1161, kar pomeni globalno združljivost spojevnih sistemov. Rožni elementi:
- Prenesejo vse sile pri stohiranju, manipulaciji in povezovanju
- So najmočnejši del kontejnerjeve konstrukcije
- Služijo kot univerzalna vmesna točka za spojke, twist locke, dvigalne kuke, dvigala in montažno opremo
Povezani pojmi in tehnologije
| Pojem | Pomen in uporaba |
|---|---|
| Corner Casting | Rožni odlitek, sidrišče vseh spojk |
| Twist Lock | Zaklepni mehanizem (vertikalni in horizontalni) |
| Domino Clamp | Adapter za univerzalno montažo dodatkov |
| Vertikalna spojka | Za stohiranje kontejnerjev na vrh drugega |
| CSC Plate | Certifikacijska plošča, potrjuje varnost kontejnerja |
Opomba: Domino Clamp omogoča pritrditev dodatkov brez trajnih posegov – idealno npr. za začasno razsvetljavo, varnostne kamere, reklamne transparente ipd.
Pogosto zastavljena vprašanja (FAQ)
Kakšna je razlika med Bridge Fitting in horizontalnim twist lockom?
- Bridge Fitting: Stisne kontejnerja z vijakom, primerna za kontejnerje, ki so že postavljeni ob strani.
- Twist lock: Otočni mehanizem, hitrejša montaža in demontaža, primeren tudi pred stohiranjem.
Koliko spojk potrebujem za povezavo dveh kontejnerjev?
- Priporočljivo je vsaj 2 spojki na dolgi strani (zgoraj in spodaj), za maksimalno trdnost 4 spojke (vsak kot kontakt).
Ali se horizontalne spojke lahko uporabljajo za dviganje sklopov?
- Standardne spojke NISO namenjene dviganju! Za ta namen so certificirani interconnectors.
Kako dolgo trajajo spojke?
- Ob pravilnem vzdrževanju in kvalitetni površinski obdelavi (vroče potopljeno cinkanje) več kot 20 let tudi na prostem.
Ali je namestitev zapletena?
- Ne, običajno zadostuje ključ ali ročica. Brez varjenja, vrtanja, posebnih spretnosti.
