Cum să folosiți Bridge Fitting – șurub de pod pentru containere maritime
În lumea în continuă evoluție a logisticii globale și a transportului maritim, siguranța, stabilitatea și eficiența manipulării containerelor maritime sunt priorități absolute. Asigurarea unei legături corecte între containere este esențială nu doar pe mare, ci și în transportul rutier, depozitare sau în construcții. Unul dintre elementele de legătură indispensabile, adesea umbrite de sisteme mai cunoscute precum twist lock‑urile, este Bridge Fitting – șurub de pod, clema de pod sau șurub de legătură pentru containere.
Acest articol vă oferă o privire detaliată asupra parametrilor tehnici, construcției, principiului de funcționare, aplicațiilor și utilizării corecte a șuruburilor de pod, inclusiv cele mai noi cunoștințe și experiențe ale producătorilor.
Ce este Bridge Fitting (șurub de pod)? Definiție și scop de bază
Bridge fitting este un element de legătură robust, specializat, conceput pentru îmbinarea orizontală a containerelor maritime (una lângă alta sau una în spatele celeilalte). Acesta leagă containerele prin deschiderile lor de colț (corner castings) astfel încât să fie strâns strânse și să formeze un ansamblu stabil, rezistent la mișcări, vibrații și forțe extreme în timpul transportului.
Funcții cheie și beneficii ale bridge fittingului:
| Funcție | Descriere și beneficiu |
|---|---|
| Îmbinare orizontală | Permite o legătură fermă a containerelor una lângă alta sau una în spatele alteia, sporind stabilitatea ansamblului |
| Creșterea siguranței | Împiedică alunecarea, răsturnarea sau separarea containerelor în timpul transportului sau depozitării |
| Montaj ușor și rapid | Mecanismul permite instalarea și demontarea simplă fără a fi nevoie de sudare |
| Compatibilitate cu containere ISO | Utilizabil universal cu toate containerele ISO standard (20′, 40′, 45′, high‑cube) |
| Potrivit pentru diverse aplicații | De la transport maritim și feroviar până la construcții și arhitectură modulară |
| Siguranță certificată | Respectă normele internaționale (ex. ISO 3874) și este testat la sarcini extreme |
Unde se utilizează bridge fittingul?
- Pe punțile navelor pentru a lega rânduri de containere
- În transportul feroviar sau rutier pentru a crea blocuri monolitice de containere
- În construcții pentru a forma pereți, garduri, clădiri modulare și structuri temporare
- În depozite și centre logistice pentru depozitarea sigură a mai multor containere

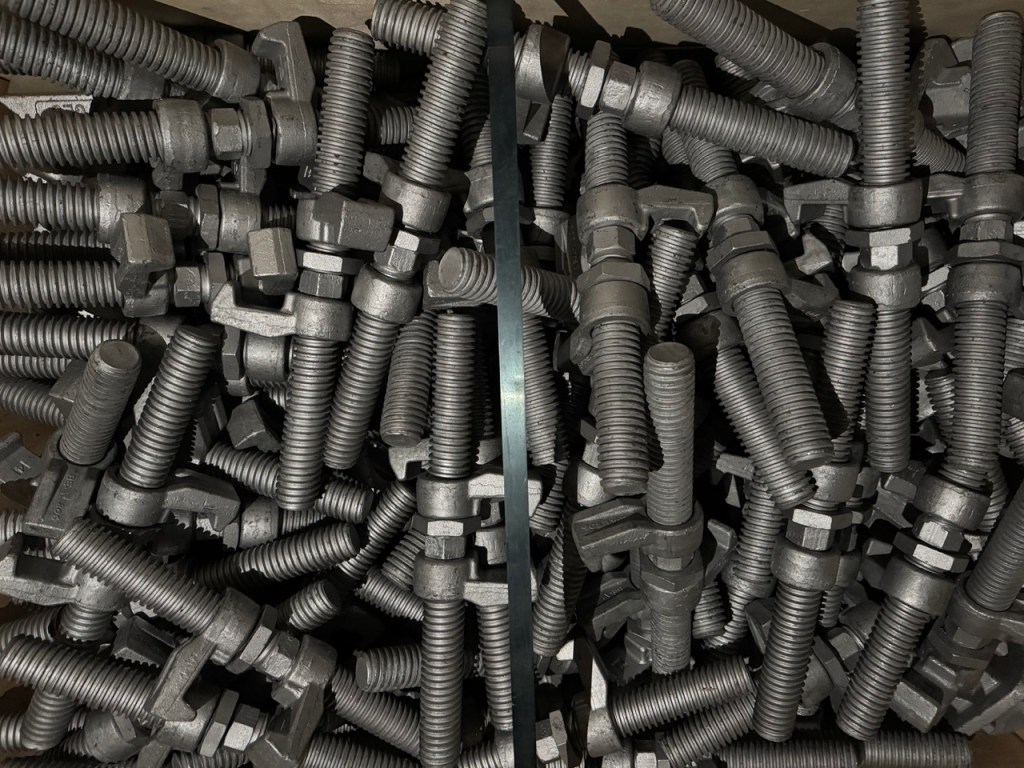

Anatomia și construcția tehnică a șurubului de pod
Pentru ca șurubul de pod să își îndeplinească în mod fiabil funcția, construcția sa trebuie să fie perfect gândită și fabricată din materiale extrem de rezistente.
Principalele componente ale șurubului de pod
| Componentă | Funcție |
|---|---|
| Două cârlige (clamps/hooks) | Cârlige robuste din oțel, perfect adaptate la deschiderile din corner castings ale containerelor |
| Bară centrală cu filet | Leagă cele două cârlige, suportă forțele de tracțiune principale și are filet opus la fiecare capăt |
| Nută de strângere | Permite strângerea mecanică a cârligelor, astfel încât containerele să fie comprimate între ele |
| Nută de siguranță | Blochează nută principală împotriva slăbirii cauzate de vibrații |
Principiul turnbuckle‑ului (întinzător)
- Filetele opuse la capetele barei permit ca, prin rotirea nută centrală, cârligele să se apropie simultan sau să se depărteze
- Forța generată este distribuită uniform între cele două containere
- După strângere, nută de siguranță se blochează împotriva nută principală, prevenind dezlipirea chiar și în medii cu vibrații extreme
Specificații tehnice și materiale: Proiectate pentru condiții extreme
Bridge fittingurile sunt destinate celor mai dure condiții – trebuie să reziste la apa sărată agresivă, solicitări mecanice și utilizare îndelungată.
Materiale și finisaje de suprafață
| Parametru | Descriere |
|---|---|
| Material | Oțel turnat de înaltă calitate sau forjat, adesea cu adaosuri de leghe pentru creșterea rezistenței și ductilității |
| Finisaj | Galvanizare la cald – strat gros de zinc care protejează împotriva coroziunii în medii agresive |
| Capacitate de încărcare | Sarcină de lucru (SWL) tipică 7,5 – 10 t (74–100 kN), sarcină maximă (breaking) de minimum 20–22 t (200–220 kN) |
| Dimensiuni | Lungime standard 260–280 mm (10–11,5 in), versiuni speciale până la 380 mm pentru spații mai mari între containere |
| Greutate | 3,5 – 5,0 kg per bucată, unele modele mai grele până la 3,0 kg în funcție de execuție și producător |
| Compatibilitate | Pentru toate tipurile de containere ISO (20′, 40′, 45′, high‑cube) |
Factor de siguranță
- Fiecare bridge fitting este testat la de câteva ori sarcina de lucru obișnuită
- Respectă standardele internaționale ISO 3874 și recomandările producătorilor de containere
- Finisajul asigură durabilitate chiar și în medii cu salinitate și umiditate ridicate
Utilizare practică și aplicații ale bridge fittingurilor
Transport maritim și feroviar
- Îmbinare laterală a containerelor: previne mișcarea orizontală pe puntea navei sau a vagonului
- Stabilizarea stivelor: în combinație cu twist lock‑urile formează blocuri extrem de ferme, rezistente la valuri, vânt și impact
- Sistem de asigurare a încărcăturii: bridge fittingul face parte din sistemul complex de fixare a încărcăturii (sistem de legare) alături de twist lock‑uri, bare de legare, lanțuri și întinzătoare
Construcții și arhitectură modulară
- Legătură temporară sau permanentă a containerelor în construcția de birouri, depozite, clădiri rezidențiale și comerciale, garduri, bariere
- Montaj rapid și reversibil: legătura poate fi ușor desfăcută (de ex., pentru relocare sau dezasamblare)
- Creșterea siguranței și etanșeității: minimizarea spațiilor dintre containere, protecție îmbunătățită împotriva intemperiilor și intrușilor neautorizați
Alte utilizări
- Depozitare (depozite, terminale): îmbinarea containerelor în ansambluri mari de stocare
- Evenimente temporare: construcții rapide din containere (standuri, scene, facilități pentru festivaluri)
Instrucțiuni: Cum să utilizați corect Bridge Fitting (pas cu pas)
Unelte necesare
- Cheie reglabilă mare (cheie franceză, cheie cu clichet și cap de 46 mm)
- Vaselină sau lubrifiant pentru filet (pentru strângere ușoară și prevenirea coroziunii)
- Mănuși de protecție (pentru a evita rănirile la manipulare)
Procedura de montaj
- Verificare și pregătire
- Inspectați bridge fittingul pentru crăpături, deformări sau coroziune
- Asigurați curățenia și lubrifierea filetelor
- Setarea lungimii
- Rotind nută centrală, reglați fittingul la lungimea aproximativă corespunzătoare spațiului dintre elementele de colț
- Montarea cârligelor
- Introduceți un cârlig în deschiderea de colț a primului container, celălalt în deschiderea de colț a containerului adiacent
- Strângere
- Cu cheia mare, rotiți nută centrală până când containerele sunt ferm atrase una spre cealaltă
- Strângeți ferm, dar nu exagerați (respectați sarcina de lucru a fittingului)
- Blocare cu nută de siguranță
- Strângeți nută de siguranță împotriva nută principală pentru fixarea îmbinării
- Demontare
- Desfaceți nută de siguranță, apoi nută centrală și îndepărtați fittingul
SFAT: Pentru un set de două containere se recomandă 4 bridge fittinguri – câte unul la fiecare colț, pentru siguranță maximă.
Bridge Fitting vs. Twist Lock: Diferențe cheie
| Tip element de legătură | Funcție principală | Amplasament | Principiu | Compatibilitate |
|---|---|---|---|---|
| Bridge Fitting | Îmbinare orizontală | Între elementele de colț laterale | Strângere prin filet (turnbuckle) | Containere ISO |
| Twist Lock | Îmbinare verticală / stivuire | Între elementele de colț superioare și inferioare | Blocare prin rotire | Containere ISO, pardoseli |
- Sinergie în practică: Twist lock‑urile împiedică mișcarea verticală și parțială a containerelor stivuite, în timp ce bridge fittingurile leagă întregi rânduri și stive într-un bloc solid pentru stabilitate și siguranță maxime.
Întreținere, durată de viață și recomandări de siguranță
- Inspectați periodic starea bridge fittingurilor (daune, crăpături, coroziune)
- Mențineți filetele curate și lubrifiate (pentru manipulare ușoară și viață mai lungă)
- Folosiți doar produse originale și certificate
- Nu depășiți sarcina de lucru declarată
- Depozitați fittingurile într-un loc uscat, ferit de contact direct cu apa de mare, dacă nu sunt utilizate
Întrebări frecvente (FAQ)
Câte fittinguri sunt necesare pentru a lega două containere?
Pentru o legătură sigură sunt întotdeauna 4 bucăți – câte una la fiecare colț.
Poate fi reutilizat fittingul?
Da, atâta timp cât nu este deteriorat sau excesiv corodat.
Ce cheie trebuie să folosesc?
De obicei o cheie franceză sau o cheie cu clichet cu cap de 46 mm (verificați dimensiunile exacte la producător).
Pot combina bridge fittingul cu twist lock‑urile?
Da, se recomandă combinația lor pentru siguranță maximă.
