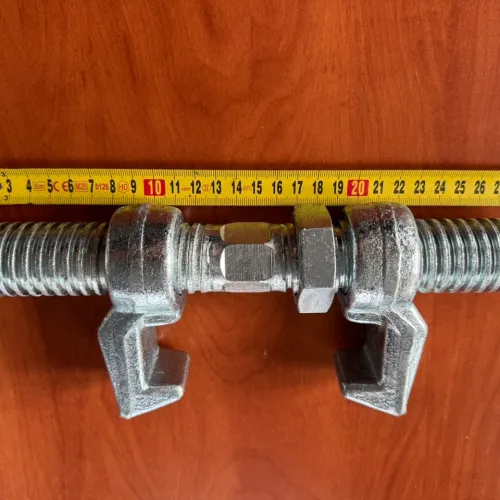

Dimensiones del BRIDGE FITTING
En la logística global y el transporte de contenedores, incluso los componentes aparentemente insignificantes, como el bridge fitting, tienen una influencia clave en la seguridad y la eficiencia de toda la cadena. Este artículo ofrece una visión integral sobre dimensiones, construcción, materiales, montaje, mantenimiento, normas y uso práctico de los bridge fittings, incluyendo parámetros técnicos concretos de proveedores europeos líderes.
¿Qué es un Bridge Fitting?
El bridge fitting es un robusto elemento de unión diseñado exclusivamente para la conexión horizontal de contenedores de transporte. Permite la unión firme y segura de dos contenedores ISO colocados lado a lado (side by side) o extremo a extremo (end‑to‑end), garantizando su estabilidad durante el transporte marítimo, ferroviario y en áreas de almacenamiento.
Principio básico:
- Anclaje a los elementos de esquina estandarizados (corner castings), que forman parte de cada contenedor ISO según la norma ISO 1161.
- El mecanismo permite apretar y aflojar rápidamente la unión con herramientas simples.
Principio de funcionamiento y construcción
El bridge fitting es el resultado de un diseño de ingeniería preciso, donde se combinan fuerza, simplicidad y versatilidad.
Principales componentes:
| Componente | Descripción |
|---|---|
| Dos ganchos de acero | Formados a medida para insertarse en los orificios laterales de los corner castings. |
| Cuerpo central con rosca | Parte central masiva que contiene una barra roscada con rosca derecha e izquierda en sus extremos, lo que permite que los ganchos se acerquen al girar. |
| Mecanismo giratorio | Compatible con llave estándar de 32 mm o llave ajustable “Bahco”. |
Función y mecánica:
- Al insertar los ganchos en los elementos de esquina de dos contenedores adyacentes, el cuerpo central gira – los ganchos se atraen entre sí, uniendo firmemente los contenedores sin holgura.
- El mecanismo asegura una unión pre-tensada, extremadamente resistente a tracción, compresión y deslizamiento.
- La construcción permite reutilización, unión y separación rápidas incluso en condiciones exigentes.
Dimensiones clave y especificaciones técnicas
Comprender las dimensiones y especificaciones es esencial para una selección adecuada y un uso seguro.
Variantes de tamaño y rango ajustable:
| Tipo | Longitud en extensión máxima | Rango ajustable | Uso |
|---|---|---|---|
| Pequeño | 260 mm | aprox. 179–259 mm | Para contenedores muy próximos entre sí |
| Grande | 330 mm | rango mayor (hasta aprox. 310 mm) | Para espacios entre contenedores, por ejemplo por la estructura del buque |
Fuente: HZ‑Containers
Otros parámetros técnicos:
| Parámetro | Valor |
|---|---|
| Peso | aprox. 3,5–7,4 kg (según tipo) |
| Material | Acero forjado, generalmente forjado (mayor resistencia) o fundido (versión económica) |
| Acabado superficial | Galvanizado en caliente |
| Herramienta | Llave de 32 mm / llave ajustable (Bahco) |
| Capacidad de carga (SWL) | 3,7–10 t (valores habituales, siempre verificar con el fabricante) |
| Carga límite (MBL) | ≥100 kN (aprox. 10,2 t) |
| Certificación | DNV, ISO, Lloyd’s Register (verificar con el fabricante) |
Detalles de fabricación y protección:
- Forjado vs. fundido: Los bridge fittings forjados ofrecen mayor resistencia a la fatiga, defectos internos y desgaste – recomendados para uso intensivo y condiciones exigentes.
- Galvanizado: Protección permanente contra agua de mar y clima, cumpliendo los requisitos de larga vida útil.
Tipos de Bridge Fittings y sus aplicaciones
Tipos estándar:
- Bridge fitting de tensión – la solución más común y universal para la unión horizontal de contenedores ISO (incluidos los de almacén, refrigerados, habitables y módulos especiales).
Variantes especiales:
- Versiones extendidas – para casos con mayor separación entre contenedores.
- A medida – para aplicaciones no estándar (construcciones modulares, portacámaras, etc.).
Diferenciación de otros elementos de unión:
| Elemento | Uso (dirección) | Mecanismo | Nota |
|---|---|---|---|
| Bridge fitting | Horizontal | Tornillo de tensión | Para unión lateral de contenedores |
| Twistlock | Vertical | Cerradura giratoria | Para apilamiento de contenedores |
| Barra de amarre, cadenas, D‑rings | Varios | Mecánico | Para asegurar el conjunto en el buque |
Importancia en la logística y transporte de contenedores
Garantía de seguridad:
- Minimiza el riesgo de desplazamiento, vuelco o caída de contenedores en condiciones extremas (olas, viento, maniobras).
- Protege la carga y el propio buque de fallos estructurales.
Integridad estructural de pilas:
- Los bridge fittings distribuyen las fuerzas laterales entre pilas adyacentes, especialmente en los niveles superiores donde la estabilidad está más amenazada.
Optimización del espacio:
- Permiten apilamientos más altos y compactos, aumentando la capacidad de los buques y la eficiencia del almacenamiento.
Uso fuera del transporte:
- Construcciones modulares, oficinas temporales, almacenes, viviendas – los bridge fittings aseguran uniones rígidas entre módulos.
Instalación y mantenimiento
Procedimiento de instalación:
- Inspección visual – descartar piezas dañadas, deformadas o corroídas.
- Preparación de los contenedores – limpiar los elementos de esquina y colocar los contenedores a la distancia deseada.
- Inserción de los ganchos – en los orificios laterales de los corner castings de ambos contenedores.
- Apretado – con llave de 32 mm o Bahco, hasta que la unión quede firme y sin holgura.
- Cantidad – normalmente 4 bridge fittings por unión de dos contenedores (2 arriba, 2 abajo).
Mantenimiento recomendado:
- Inspección periódica – dentro de los planes de mantenimiento, revisar todos los elementos de unión.
- Lubricación – aplicar lubricante resistente al agua en el mecanismo roscado (previene atascos y protege contra la sal).
- Almacenamiento – después de usar, limpiar, proteger contra daños mecánicos y guardar en seco.
Normas, certificaciones y recomendaciones técnicas
Normas internacionales:
- ISO 1161 – estandariza los elementos de esquina (corner castings) de los contenedores.
- EN 12079, DNV 2.7‑1 – normas para contenedores de transporte y sus accesorios.
- Certificaciones Lloyd’s Register, DNV, Bureau Veritas – recomendadas al seleccionar bridge fittings para transporte marítimo.
Consejos de expertos:
- Siempre elija bridge fittings con capacidad de carga claramente declarada y certificación verificable.
- Para uso intensivo y condiciones extremas, prefiera la versión forjada sobre la fundida.
Términos relacionados en la nomenclatura de contenedores
- Corner casting (pieza de esquina) – bloque de acero reforzado en las esquinas del contenedor, esencial para la manipulación y unión.
- Twistlock (cerradura giratoria) – para unión vertical de contenedores, indispensable para apilamiento.
- Container lashing (amarrado de contenedores) – término genérico para todas las técnicas y accesorios de fijación de contenedores.
- Barra de amarre, cadenas – para fijar contenedores a bordo.
- Depot stacker – equipo especializado para manipular y apilar contenedores en almacenes.
Preguntas frecuentes
¿Qué llave necesito para instalar un bridge fitting?
Normalmente una llave de 32 mm o una llave ajustable tipo Bahco.
¿Cuál es la vida útil de un bridge fitting?
Con mantenimiento adecuado (lubricación, protección contra corrosión) y materiales de calidad, puede superar los 10 años.
¿Puedo usar un bridge fitting verticalmente?
No, los bridge fittings están diseñados solo para conexiones horizontales. Para conexiones verticales utilice twistlocks.
