Vertikalne spojke za ladijski kontejner
Vertikalne spojke na ladijski kontejner predstavljajo specializirane jeklene mehanske komponente, namenjene varnemu spajanju dveh ali več kontejnerjev v vertikalni smeri (sloganje na sebe), po potrebi tudi njihovi fiksaciji na trdni podlagi, kot je ladja, podvozje tovornjaka, železniški vagon ali betonski temelj. Te spojke so ključni element kontejnerske logistike in sodobne kontejnerske arhitekture, ker zagotavljajo:
- Stabilnost naloženih kontejnerjev tudi v ekstremnih pogojih (morje, veter, manipulacije).
- Varnost prevoza – preprečujejo vodoravno in navpično razklopitev stolpcev med transportom (t.i. container lashing).
- Modularnost in prilagodljivost – omogočajo ne le skladanje, temveč tudi povezovanje konstrukcijskih elementov, naprav, tehnologij itd.
Osnova njihove univerzalnosti je mednarodna standardizacija corner castings kontejnerja po ISO 1161, ki zagotavlja združljivost med kontejnerji in spojkami različnih proizvajalcev po vsem svetu.
Vrste vertikalnih spojk
| Vrsta spojke | Glavna uporaba | Mehanizem zaklepanja | Odpornost na obremenitev | Prednosti |
|---|---|---|---|---|
| Twistlock (obratni zaklep) | Sloganje, prevoz | Da | Visoka | Varnost, univerzalnost |
| Stacking cone | Skladiščenje, lahka skladanja | Ne | Nizka | Preprostost, nizka cena |
| Stiskalne spojke (Clamp, Domino) | Montaža dodatkov | Da (vijak/roka) | Visoka do togost | Brez luk, prilagodljivost |
| Bridge fitting | Vodoravno spajanje | Da | Visoka | Povezava kontejnerjev ob strani |
| Spojka za varjenje/od vijaka (privezni twistlock) | Trajna pritrditev na konstrukcijo | Da | Visoka | Trajnost, gradbeništvo |
Twistlock – podrobna razlaga
Twistlock je najpogosteje uporabljena in hkrati najkompleksnejša vertikalna spojka. Sestavljen je iz robustnega jeklenega telesa, zgornje in spodnje stožčaste glave ter obratnega mehanizma (ročaj/žica). Ko se vstavi v otvor corner casting, se obrne za 90° in varno zaklene. Vrste twistlockov:
- Ročni – operater ročno zavrti ročaj, visoka kontrola, primeren za manjše operacije in gradbene aplikacije.
- Polavtomatski – pri skladanju se twistlock samodejno zaklene, odklep se izvede ročno. Primeren za pristaje, kjer je potrebna hitra manipulacija brez vstopa osebja v kontejner.
- Popolnoma avtomatski – upravljanje s žerjavo (spreader), izjemna hitrost in varnost.
Tehnični parametri (po katalogih JOST, MyteeProducts, Pacific Marine):
- Material: visokokakovostno lito jeklo (casting steel, SCW490)
- Površinska obdelava: vroče potopljeno cinkanje, za maksimalno odpornost na korozijo.
- Nosilnost (trhajoča sila v vleku): običajno 250–500 kN (25–50 t), nekatere heavy‑duty različice do 680 kN.
- Nosilnost v tlaku/drsenju: min. 250 kN (nekatere različice do 400 kN).
- Proizvodne tolerance: mora biti skladna z normo ISO 1161 (dimenzije otvorov, oblikovanje).
- Teža enega twistlocka: cca 10–15 kg.
- Montaža: pred skladanjem namestite v vseh štirih kotih spodnjega kontejnerja, zavrtite v zaklep, nato spustite zgornji kontejner in twistlock zagotovite.
Prednosti twistlockov:
- Aktivno zaklepanje in odpornost na vse smeri sile (vlečenje, pritisk, drsenje).
- Možnost večkratne uporabe.
- Visoka varnost, nujna za ladijski prevoz (IMO, Lloyd’s Register ipd.).

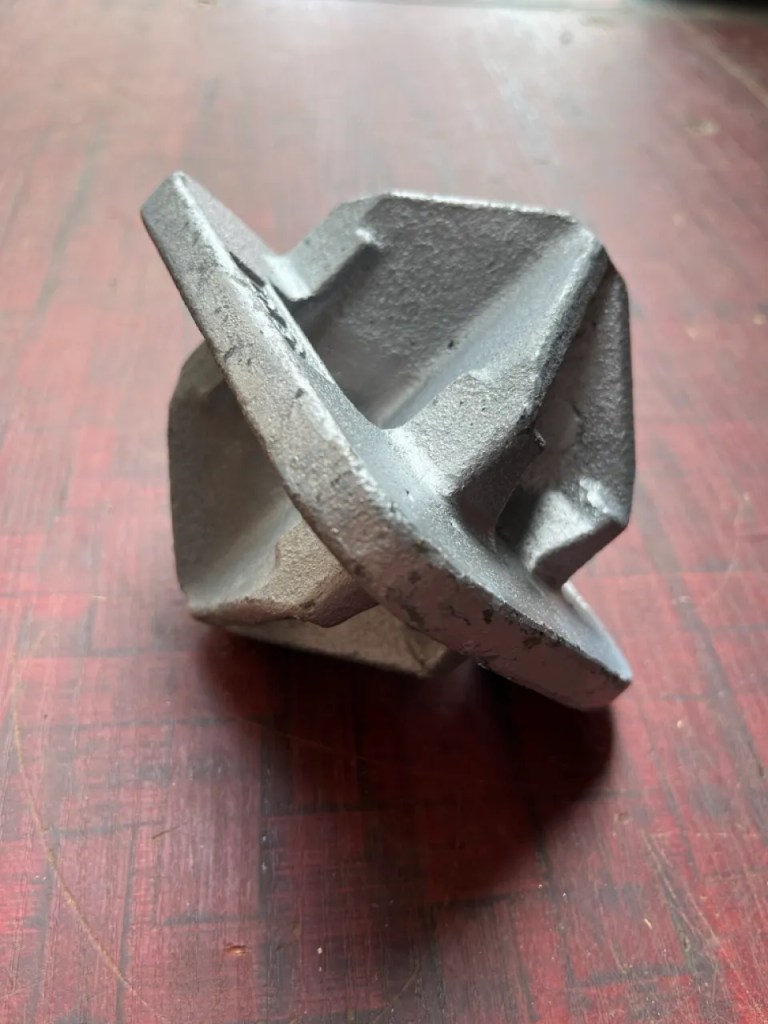

Stacking cone
Preprost jeklen del, vstavljen v otvor corner casting. Nima aktivnega zaklepnega mehanizma, le preprečuje vodoravno premikanje kontejnerjev drug na drugega. Ni primeren za območja z vibracijami, udarci, močnim vetrom ali vertikalnim gibanjem (ladijska paluba!). Idealen za skladišča, depa, začasna skladišča. Cenovno dostopen, teža 2–5 kg.
Stiskalne spojke (Clamp, Domino Clamps, Tandemloc)
Sodobni tip za trdno, brezlukno povezavo dveh kontejnerjev ali montažo dodatkov. Delujejo po principu notranje roke (Tandemloc) ali zunanjega oprijema (Domino Clamps).
- Omogočajo natančno, trdno povezavo tudi v arhitekturi, kjer so ključne zahteve po togosti in trdnosti spoja.
- Domino Clamps zagotavljajo navoje za enostavno montažo, brez vrtanja/spajkanja.
Uporaba:
- Montaža stebrov, anten, razsvetljave, fasad, kamer, sončnih panelov, transparentov ipd.
- Povezava kontejnerja z okvirjem, temeljno ploščo ali drugim kontejnerjem.

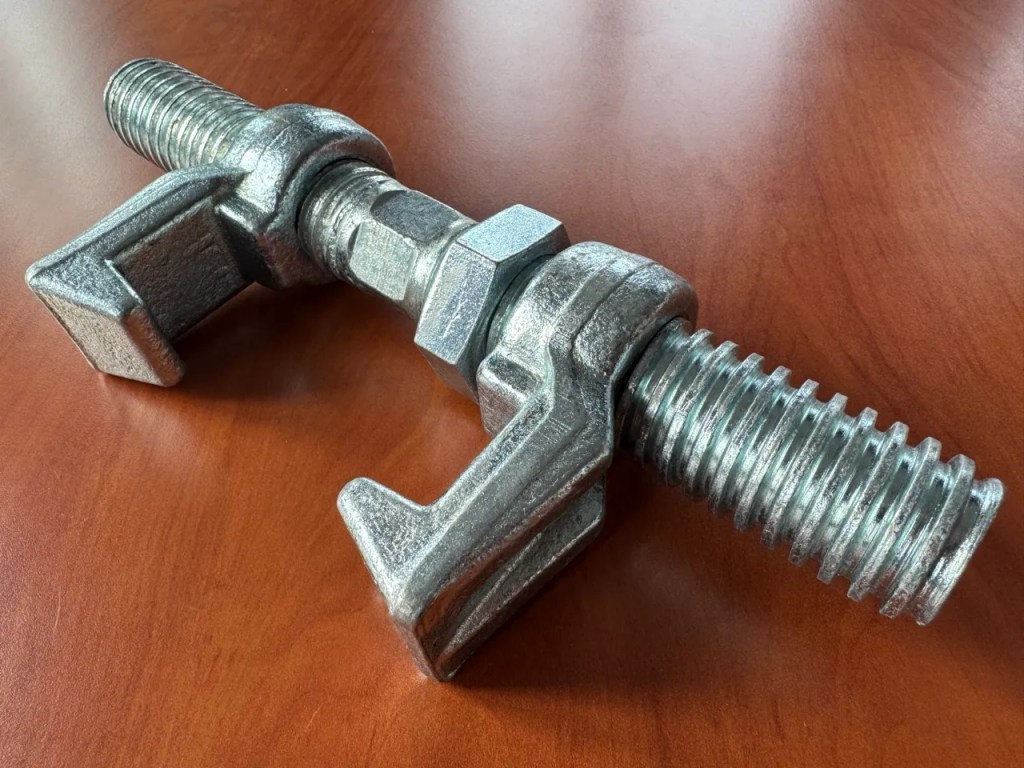

Bridge fitting – vijak za ladijske kontejnerje
Uporablja se za vodoravno povezavo dveh kontejnerjev ob strani (npr. za ustvarjanje širše hale). Jeklen element z dvema zaklepno glavi, ki se vstavi in obrne v sosednje corner casting obeh kontejnerjev.
Prednosti:
- Omogoča hitro in varno ustvarjanje večjih modularnih celot.
- Enostavna montaža (brez dvigovanja kontejnerjev).
- Primerna tudi za fiksacijo pri skladanju v ekstremnih vremenskih razmerah.
Spojka za varjenje in vijak (privezni twistlock)
Namenjena montaži na trdno konstrukcijo (podvozje, okvir, temeljna plošča). Osnova spojke je zasnovana za varjenje ali privijanje, twistlock deluje nato kot običajen kontejner‑zaklep.
Tehnične norme in parametri
Norma ISO 1161 – osnova za združljivost
- Dimenzije corner casting: 178 × 162 × 118 mm
- Debelina stene: cca 19 mm
- Teža enega corner casting: cca 11 kg
- Material: visokokakovostno lito jeklo SCW490 ali ekvivalent
- Odprtina za twistlock: premer 52 mm (večina twistlockov), dodatne odprtine po položaju
- Zahteve po trdnosti: vse spojke morajo biti zasnovane tako, da varno prenesejo obremenitev kontejnerja do 34 t (standardni 20’/40’ ISO kontejner) in izpolnjujejo varnostni faktor 4–5× SWL (safe working load).
Druge norme in certifikati
- ISO 1496: konstrukcija kontejnerjev
- EN 284/452: izmenljivi kontejnerji
- Lloyd’s Register, Bureau Veritas, DNV GL: odobritev spojk za pomorski prevoz
- TÜV, StVZO: nemški predpisi za cestni prevoz
Pregled tipičnih vrednosti in parametrov (tabela)
| Parameter | Twistlock (standard) | Twistlock (heavy duty) | Stacking cone | Stiskalna spojka | Bridge fitting |
|---|---|---|---|---|---|
| Material | Lito jeklo | Lito jeklo | Jeklo | Jeklo | Jeklo |
| Površinska obdelava | Cink (vroče) | Cink (vroče) | Barva/cink | Barva/cink | Barva/cink |
| Nosilnost v vleku (kN) | min. 250 | do 500 | – | do 250+ | do 200 |
| Nosilnost v tlaku (kN) | min. 250 | do 400 | – | do 250+ | do 200 |
| Nosilnost v drsenju (kN) | 150–250 | do 300 | – | do 150 | do 150 |
| Teža (kg) | 10–15 | 15–20 | 2–5 | 3–7 | 8–12 |
| Združljivost z ISO 1161 | Da | Da | Da | Da | Da |
| Montaža | Ročna/avtomatska | Ročna/avtomatska | Ročna | Ročna | Ročna |
Uporaba in praktična uporaba
1. Prevoz in skladanje kontejnerjev (logistika, pristanišča)
- Twistlocki so obvezni za pomorski prevoz – brez njih ni mogoče kontejnerje varno skladati na ladijski palubi ali v pristaniških skladiščih.
- Običajna višina sloga: 6–9 kontejnerjev naenkrat (večje ladje do 11–12).
- Kombinacija twistlockov in lashing rods (privezne palice) tvori robusten blok, odporen na veter, valove, udarce.
2. Kontejnerska arhitektura in gradnja
- Vertikalne spojke omogočajo večnadstropno modularno gradnjo (pisarne, stanovanja, šole, tehnične objekte).
- Stiskalne spojke in bridge fittings so ključne za trdnost in togost celotne strukture.
- Domino Clamps omogočajo montažo balkonov, fasad, jeklenih stebrov brez poškodovanja kontejnerja.
3. Montaža dodatkov – tehnologija, varnost, promocija
- Hitra montaža razsvetljave, kamer, anten, sončnih panelov, transparentov.
- Možnost večkratne uporabe in hitre demontaže (npr. za najemne kontejnerje).
- Visoka varnost pritrditev (preizkušeno na veter, vibracije, vandalizem).
4. Mobilnost – podvozki, kolesa, vili
- Twistlocki in stiskalne spojke za pritrditev kontejnerja na mobilno platformo (podvozje, kolesa, železniški vagon).
Praktični nasveti za izbiro in uporabo
- Pred vsako namestitvijo preverite združljivost spojke s tipom kontejnerja (ISO 1161)!
- Pri skladanju vedno uporabite spojke na vseh štirih kotih.
- Za začasne/lahke aplikacije (skladišče, suho okolje) je primeren stacking cone; za prevoz ali ekstremne pogoje vedno uporabite twistlocke.
- Za gradbene projekte priporočamo heavy‑duty različice s certifikacijo.
- Montažo izvajajte po navodilih proizvajalca, vključno s preverjanjem momenta privijanja in varnostnih zaklepov.
- Redno pregledujte spojke za korozijo, deformacije in odmik.
Varnost in zakonodaja
- Twistlocki morajo biti vedno odobreni s strani ustreznega klasifikacijskega urada (Lloyd’s, DNV ipd.).
- Pri uporabi na javnih objektih je potrebno predložiti certifikat o trdnosti in združljivosti z ISO 1161.
- V pomorskem in železniškem prevozu je uporaba twistlockov obvezna in redno nadzorovana.
- Neupoštevanje pravilnega postopka lahko privede do padca kontejnerja, škode na premoženju in poškodbe ljudi!
Najpogostejša vprašanja (FAQ)
Katere spojke uporabiti za skladanje na ladji?
- Vedno twistlocke s certifikacijo za pomorski prevoz; stacking cones niso zadostni.
Ali so vsi twistlocki enaki?
- Ne, razlikujejo se po nosilnosti, mehanizmu (ročni, avtomatski), površinski obdelavi in združljivosti. Vedno preverite parametre glede na potrebe.
Ali lahko spojim kontejnerje ob strani?
- Da, uporabite bridge fittings, namenjene vodoravnemu spajanju.
Ali je mogoče pritrditi dodatke brez vrtanja?
- Da, npr. s Domino Clamps ali notranjimi stiskalnimi spojkami.
Koliko stane twistlock?
- Običajno 45–60 EUR/kos (odvisno od vrste in izvedbe), bridge fitting cca 45–50 EUR, posebne heavy‑duty in certificirane različice so dražje.
Sorodni pojmi
- Corner Castings: osnovni konstrukcijski element kontejnerja po ISO 1161.
- Lashing rods: jeklene palice za zavarovanje skladov kontejnerjev.
- Spreader: viseči okvir žerjava za manipulacijo kontejnerjev.
- Container Dolly: podvozje za premikanje praznih kontejnerjev.
- Heavy‑Duty spojke: ekstra ojačane vrste za ekstremne obremenitve.
