Анатомия грузового контейнера
Добро пожаловать на самую полную страницу словаря, которая раскрывает каждую деталь анатомии грузового контейнера. Эта страница предназначена не только для специалистов логистики, производителей и продавцов, но и для всех, кто планирует купить грузовой контейнер, модифицировать его или интересуется техническими аспектами глобального транспорта. В каждом разделе вы найдете расширенную, практическую и техническую информацию на основе последних мировых и чешских источников, включая конкретные стандарты и спецификации материалов.
Базовая конструкция каркаса – скелет контейнера
Каркас образует основу контейнера и обеспечивает его грузоподъемность даже при максимальной нагрузке. Это высокоточная стальная конструкция, отдельные элементы которой разработаны и изготовлены в соответствии со строгими международными стандартами (в частности ISO).

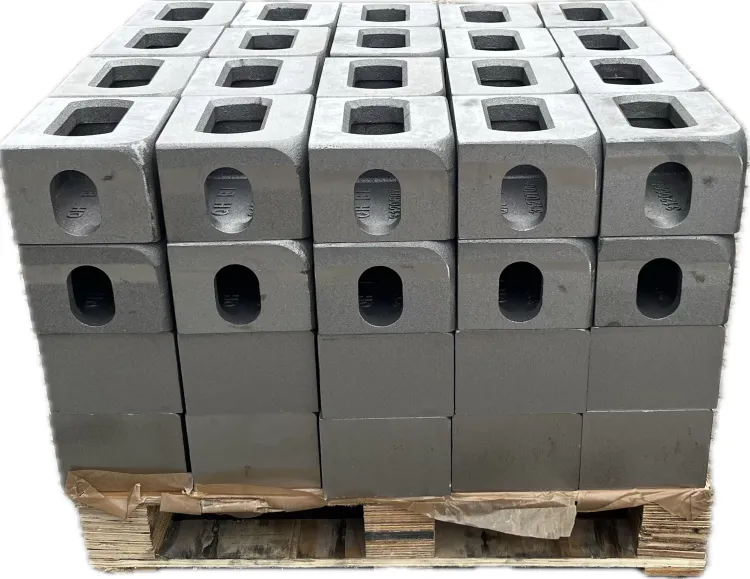

Угловые литые детали
| Параметр | Значение/Описание |
|---|---|
| Стандарт | ISO 1161 |
| Материал | Литая сталь, например ASTM A27 Grade 70-36 |
| Размеры | 178 мм × 162 мм × 118 мм |
| Количество на контейнер | 8 |
| Отверстия | 3 на каждой угловой литой детали |
| Крепление | Сварка |
| Контроль качества | Сертификация ISO 1161, испытания на прочность |
Основные функции:
- Подъем и обработка: Отверстия точно откалиброваны для спредеров, кранов и зажимных механизмов.
- Штабелирование: Весь вес штабелированных контейнеров передается через угловые литые детали и стойки – крыша НЕ является несущей.
- Крепление: Поворотные замки обеспечивают безопасное соединение между контейнерами и транспортными средствами.
Технические особенности:
- Угловые литые детали фрезеруются с миллиметровой точностью, что необходимо для глобальной совместимости.
- Литая сталь предпочтительна благодаря экстремальной прочности, свариваемости и устойчивости к длительным нагрузкам.
- Сварка – единственный рекомендуемый метод крепления – только это гарантирует целостность соединения.
Угловые стойки
- Материал: Высокопрочная сталь, толщина до 10 мм
- Функция: Передача вертикальных сил; их прочность необходима для безопасности штабелирования
- Контроль: Ремонт и замена всегда в соответствии со стандартом IICL для обеспечения конструктивной безопасности
Верхние и нижние направляющие и поперечные элементы
| Элемент | Материал | Функция |
|---|---|---|
| Верхняя направляющая | Сталь (например Corten) | Обеспечивает продольную жесткость, грузоподъемность и соединение угловых стоек |
| Нижняя направляющая | Сталь | Передача веса на поперечные элементы, поддержка пола |
| Поперечные элементы | Стальные балки | Равномерное распределение веса груза, увеличенный зазор пола |
- Расстояние между поперечными элементами: Обычно 305 мм (12 дюймов) для максимальной поддержки пола
- Преимущество: Благодаря прочной конструкции нет необходимости строить прочные фундаменты для контейнерных зданий
Облицовка и пол – защитный экран
Стеновые и кровельные панели – сталь Corten
| Свойство | Значение/Описание |
|---|---|
| Материал | Сталь Corten (COR-TEN, атмосферостойкая сталь) |
| Толщина | 1,6–2,0 мм |
| Отделка поверхности | Не требуется; на поверхности образуется самовосстанавливающийся слой |
| Срок службы | 20+ лет в агрессивной наружной среде |
| Функция гофрированных листов | Увеличивает жесткость и устойчивость к прогибу и ударам |
| Дополнительная информация | Также используется на мостах и скульптурах (например, Angel of the North) |
Почему сталь Corten?
- Создает стабильный слой ржавчины на поверхности, который действует как защитный экран – так называемый «механизм самовосстановления».
- Устойчива к морской соли, дождю и ветру без необходимости в покрытиях.
- Обеспечивает длительный срок службы даже при экстремальных нагрузках.
Передняя стенка
- Конструкция: Профилированный лист Corten, прочно приваренный к передним угловым стойкам
- Функция: Сплошной барьер, предотвращающий деформацию и защищающий груз во время транспорта
Пол
| Материал | Описание |
|---|---|
| Морская фанера | 28 мм толщины, ламинированная, пропитанная против вредителей |
| Альтернатива | Бамбуковое напольное покрытие – более экологичное, долговечное |
| Установка | Болтовое крепление к поперечным элементам |
| Грузоподъемность | 2000–3000 кг/м² (в зависимости от типа контейнера) |
| Обработка | Инсектициды в соответствии с международными правилами доставки |
- Преимущество: Пол разработан для выдерживания повторяющихся движений погрузчиков и точечных нагрузок при обработке тяжелых грузов.
Дверная сборка и идентификация
Грузовые двери
| Элемент | Описание |
|---|---|
| Материал | Сталь, часто сталь Corten |
| Открытие | До 270° для максимального доступа |
| Усиление | Горизонтальное и вертикальное для повышенной прочности |
| Уплотнение | Резина по всему периметру |
| Блокировка | 2× (для 20′, 40′ – 4×) запорные планки |
Запорные планки и кулачки
- Материал: Сталь
- Функция: Блокируют двери по всей высоте, концы (кулачки) входят в держатели в каркасе
- Безопасность: Ручки оснащены возможностью навесного замка, часто в защитном ящике от срезания
Дверные прокладки
- Материал: Резина (EPDM, NBR)
- Функция: Обеспечивает водонепроницаемость, герметичность и защиту от пыли и вредителей
- Тест герметичности: Световой тест – после закрытия внутрь не должен проникать свет
Табличка CSC
| Название | Описание |
|---|---|
| Стандарт | Международная конвенция о безопасных контейнерах (CSC), 1972 |
| Местоположение | Левая дверная створка |
| Данные | Производитель, год изготовления, максимальный валовой вес, вес штабелирования, дата следующей проверки или программа ACEP |
- Без действительной таблички CSC контейнер не пригоден для международного транспорта.
- ACEP: Программа непрерывной проверки и обслуживания, которая позволяет эксплуатацию без необходимости в регулярных периодических проверках.
Специальные и дополнительные элементы
Карманы для погрузчика
- Использование: Позволяют обрабатывать пустой контейнер погрузчиком
- Стандарт: Обычно для контейнеров 20′, менее часто для 40′ из-за безопасности и веса
- Размеры: Стандарт 362 мм (ширина) × 115 мм (высота), расстояние 2050 мм
Поворотные замки
- Функция: Механическое соединение контейнеров друг с другом и с шасси/вагоном/кораблем
- Использование: Поворот на 90° обеспечивает блокировку в угловой литой детали
Гусиная шея туннель
- Местоположение: В середине пола на передней части контейнеров 40′
- Функция: Позволяет размещение на специальном шасси «гусиная шея» и снижает общую высоту агрегата
Вентиляторы
- Количество: 2–4 на контейнер
- Функция: Пассивная вентиляция, снижает риск конденсации и образования плесени
Материалы и международные стандарты
Наиболее распространенные материалы
| Элемент | Материал |
|---|---|
| Каркас, стены, крыша | Сталь Corten (COR-TEN) |
| Угловые литые детали | Литая сталь (ASTM A27 и т.д.) |
| Пол | Водостойкая фанера, бамбук |
| Уплотнение | Резина (EPDM, NBR) |
Основные международные стандарты
| Стандарт | Описание |
|---|---|
| ISO 1161 | Угловые литые детали – размеры, прочность, контроль качества |
| ISO 668 | Основные размеры и классификация контейнеров |
| ISO 1496 | Технические требования к конструкции и испытаниям |
| CSC (1972) | Стандарты безопасности для конструкции и обслуживания |
| Таможенная конвенция (1972) | Упрощение таможенных процедур для контейнеров |
