Kostki narożne (corner casting) i ich znaczenie
Kostka narożna (ang. corner casting lub corner fitting) jest podstawowym, wysoce znormalizowanym elementem konstrukcyjnym, który znajduje się w każdym z ośmiu narożników intermodalnych kontenerów transportowych (ISO kontenerów). Jest to solidny blok z odlewanego stalowego materiału, precyzyjnie wykończony z dokładnością milimetrową. Służy jako uniwersalny punkt łączeniowy i nośny, umożliwiając manipulację, układanie, mocowanie oraz transport kontenera w całym łańcuchu logistycznym – morskim, kolejowym i drogowym. Pomimo swojej niepozorności, kostki narożne są podstawą funkcjonalności i bezpieczeństwa światowego transportu kontenerowego.
Kluczowe atrybuty kostek narożnych:
- Położenie: w każdym z czterech górnych i czterech dolnych narożników ISO kontenera.
- Materiał: wysokowytrzymała odlewana stal (zazwyczaj bez dodatków stopowych, czasem stal Corten).
- Wymiary: ściśle według normy ISO 1161 – 178 mm × 162 mm × 118 mm.
- Certyfikacja: wszystkie kostki narożne muszą spełniać normę ISO 1161:2016 i być testowane pod kątem wytrzymałości oraz dokładności wymiarowej.
Szczegółowa definicja i charakterystyka
Kostka narożna to znacznie więcej niż „kawałek żelaza”. To wyrafinowane rozwiązanie konstrukcyjne, które przenosi wszystkie siły działające na kontener podczas transportu i manipulacji. Wszystkie obciążenia – masa ładunku, nacisk przy układaniu, dynamiczne wstrząsy podczas przewozu – koncentrują się właśnie w tych ośmiu punktach. Dlatego kostki narożne są projektowane i testowane tak, aby wytrzymać ekstremalne obciążenia.
Specyfikacje materiałowe
| Właściwość | Odlewana stal (cast steel) | Aluminium |
|---|---|---|
| Wytrzymałość | Wysoka (wytrzymuje układanie 9–10 warstw kontenerów) | Niższa (niewłaściwa do ekstremalnych obciążeń) |
| Spawalność | Doskonała | Ograniczona, wymaga specjalnych technik |
| Odporność na korozję | Wyższa (stal Corten) | Doskonała, ale niższa odporność termiczna |
| Cena | Niższa | Znacznie wyższa |
| Odporność na temperatury | Wysoka (‑50 °C do +70 °C) | Niższa (deformacje przy wyższych temperaturach) |
Wniosek: Odlewana stal jest kluczowa nie tylko ze względu na wytrzymałość, ale także dzięki doskonałej spawalności i właściwościom mechanicznym w ekstremalnych warunkach.
Anatomia kostki narożnej: trzy techniczne otwory
Każda kostka narożna posiada trzy otwory, które pełnią unikalne funkcje:
| Strona | Kształt i wymiar otworu | Funkcja |
|---|---|---|
| Boczny (dłuższy) | Owalny (stadion), ok. 65 × 130 mm | Połączenia poziome (mostowe zaciski, bridge clamps), akcesoria |
| Boczny (krótszy) | Owalny (stadion), ok. 65 × 130 mm | Dostęp dla spreaderów, lashing, łączenia |
| Górny/Dolny | Okrągły/wydłużony otwór (stacking hole), średnica ok. 51 mm | Podnoszenie dźwigiem, twist locki, układanie |
Uwaga: Kształt i dokładne wymiary otworów są określone w ISO 1161 i muszą spełniać tolerancje milimetrowe, aby zapewnić globalną kompatybilność technik manipulacyjnych (twist locki, spreadery, dźwigi).

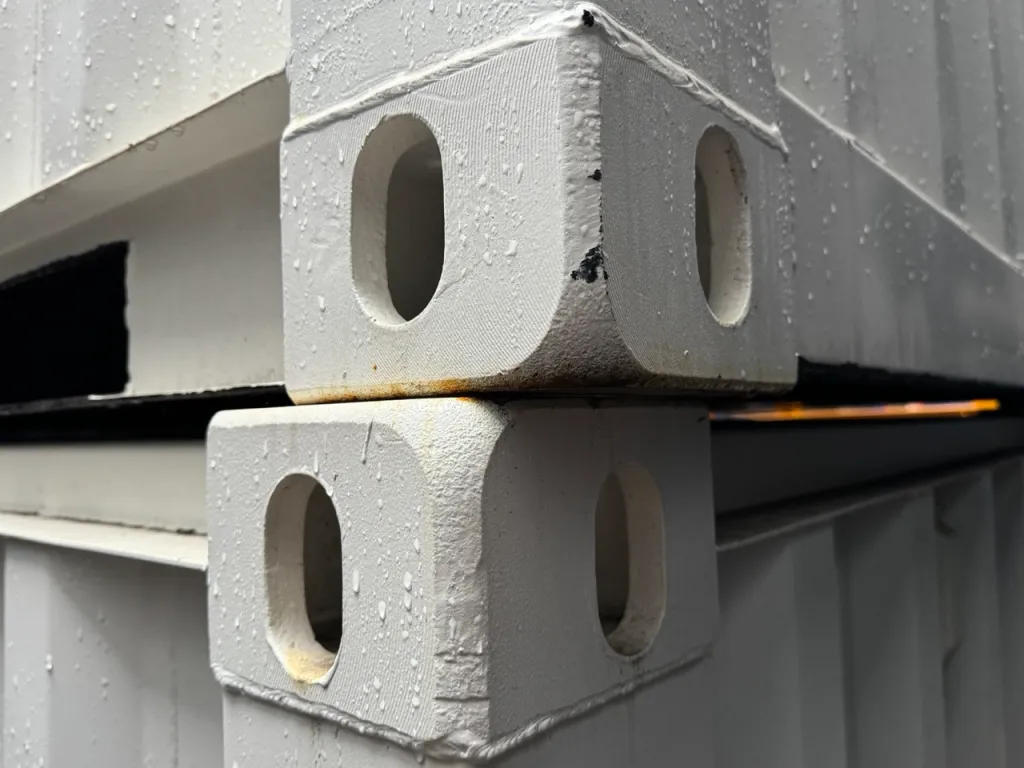

Ilustracja typów otworów w kostce narożnej
- Boczne otwory „stadion” – umożliwiają połączenie kontenerów obok siebie.
- Górny/dolny otwór – przeznaczony dla twist locków przy układaniu lub mocowaniu na pojeździe.
- Przedni otwór (w górnych kostkach) – zoptymalizowany do łatwego chwytania dźwigiem.
Typologia kostek narożnych: warianty według pozycji
W jednym kontenerze używa się czterech typów kostek narożnych (każdy w parze):
- Top Left (TL) – lewy górny
- Top Right (TR) – prawy górny
- Bottom Left (BL) – lewy dolny
- Bottom Right (BR) – prawy dolny
Każdy typ jest lustrzanie symetryczny, a precyzyjne rozmieszczenie otworów i ich kształt jest kluczowy dla prawidłowego działania całego systemu. Na jednym końcu kontenera znajduje się zestaw czterech typów, a na drugim końcu jest powtórzony.
Kluczowe funkcje i znaczenie w logistyce
- Podnoszenie i manipulacja: Tylko za pomocą kostek narożnych można bezpiecznie podnosić w pełni załadowany kontener. Urządzenia manipulacyjne (dźwigi, reach stackery, spreadery) są projektowane dokładnie według wymiarów i otworów kostek.
- Układanie: Umożliwiają układanie kontenerów do 9–10 warstw na statkach. Wszystkie siły są przenoszone właśnie przez kostki narożne, chroniąc podłogę i ścianki kontenera.
- Mocowanie i zabezpieczanie: Kontenery są przytwierdzane do środków transportu (pociąg, statek, ciężarówka) za pomocą twist locków wpinanych w dolne kostki narożne.
- Integralność strukturalna: Cały ciężar (ładunku i nadłożonych kontenerów) przenoszony jest przez te 8 punktów, dlatego kostki nieco wystają poza obrys kontenera.
- Intermodalność: Dzięki standaryzacji kontenery mogą płynnie zmieniać rodzaj transportu bez konieczności przeładunku towaru – z statku na pociąg, z pociągu na ciężarówkę itp.
Norma ISO 1161: Fundament bezpieczeństwa i kompatybilności
Norma ISO 1161:2016 („Series 1 freight containers — Corner and intermediate fittings — Specifications”) jest kluczowa dla prawidłowego funkcjonowania globalnego systemu transportu kontenerowego.
Główne punkty normy ISO 1161
- Tolerancje wymiarowe: Dokładne wymiary kostek narożnych i otworów z odchyleniami rzędu mm (zazwyczaj 0 – +1,5 mm).
- Wymagania wytrzymałościowe: Wysokie wymagania dotyczące nacisku, rozciągania i ścinania. Każda kostka musi wytrzymać co najmniej 86 kN w rozciąganiu (podnoszenie) i do 500 kN w ściskaniu (układanie).
- Wymagania funkcjonalne: Kompatybilność z twist lockami, spreaderami i innymi elementami manipulacyjnymi na całym świecie.
- Testowanie: Producent musi wykazać odporność w testach obciążeniowych i przedstawić certyfikację.
Uwaga: Kontenery nie spełniające ISO 1161 nie mogą być dopuszczone do normalnej międzynarodowej eksploatacji.
Produkcja i kontrola jakości
Proces produkcji kostek narożnych
- Odlewanie stali do form według precyzyjnych rysunków (zwykle metoda „sand casting” lub odlewanie precyzyjne).
- Obróbka powierzchni i otworów (frezowanie, wiercenie) z dokładnością do dziesiątych milimetra.
- Testowanie materiału (badanie wytrzymałości na rozciąganie, nacisk i zmęczenie).
- Certyfikacja: Każda partia musi być certyfikowana (np. Lloyd’s Register, DNV GL, Bureau Veritas).
- Obróbka powierzchniowa: Powłoka antykorozyjna, w razie potrzeby specjalne warstwy ochronne.
Inspekcje: Każda kostka narożna jest regularnie kontrolowana w trakcie eksploatacji kontenera. Uszkodzone lub niezgodne kostki muszą być wymienione przez wykwalifikowanego spawacza.
Parametry techniczne i tabele
Przegląd wymiarów i podstawowych danych według ISO 1161
| Parametr | Wartość |
|---|---|
| Wymiary zewnętrzne | 178 × 162 × 118 mm |
| Średnica otworów | ok. 51 mm (okrągły), 65 × 130 mm (owalny) |
| Masa | 11–12,5 kg |
| Materiał | odlewana stal S355 lub równoważna (bez dodatków, czasem Corten) |
| Minimalna wytrzymałość na rozciąganie | 86 kN |
| Maksymalne obciążenie w układaniu | do 500 kN |
Typy kontenerów i uniwersalność kostek narożnych
| Typ kontenera | Opis i znaczenie kostek narożnych |
|---|---|
| Standardowy (Dry) | Podstawowe zastosowanie, nośność, układanie, manipulacja |
| Chłodniczy (Reefer) | Umożliwiają taką samą manipulację jak kontenery standardowe |
| Open Top | Zapewniają integralność strukturalną bez stałego dachu |
| Flat Rack | Kluczowe dla manipulacji nadmiernie dużymi ładunkami |
| Tankowy (Tank) | Ramy nośne z 8 kostkami narożnymi umożliwiają standardowy transport |
| Specjalny (High Cube, Open Side) | Zawsze zachowują standardowe kostki narożne dla pełnej kompatybilności |
Powiązane komponenty, systemy i akcesoria
- Twist locki (zabezpieczające zamki): Mechaniczne zamki wpinane w otwory kostek narożnych, które po obróceniu zabezpieczają kontenery względem siebie lub platformy transportowej. Dostępne wersje ręczne i automatyczne.
- Spreadery: Ramię manipulacyjne na dźwigach portowych, precyzyjnie dopasowane do czterech górnych kostek narożnych, umożliwiające szybkie i bezpieczne podnoszenie kontenerów.
- Bridge clamps: Mostowe zaciski do poziomego łączenia sąsiednich kontenerów (np. w magazynie lub na statku).
- Rostry narożne (corner posts): Tworzą razem z kostkami narożnymi podstawową ramę konstrukcyjną kontenera.
- Szyny (rails): Górne i dolne poziome belki łączące kostki narożne.
Utrzymanie, inspekcje i naprawy kostek narożnych
Zalecane procedury
- Regularna inspekcja: Kontrola korozji, deformacji, pęknięć i zużycia otworów.
- Naprawy: Uszkodzoną kostkę można wymienić wyłącznie przez certyfikowanego spawacza zgodnie ze standardami IICL. Naprawa obejmuje odcięcie starej kostki, przygotowanie powierzchni i precyzyjne spawanie nowej kostki z późniejszą kontrolą spoiny.
- Zapobieganie korozji: Regularne malowanie i stosowanie środków antykorozyjnych, szczególnie w miejscach narażonych (otwory, spoiny).
- Umieszczanie na podłożu: Przy układaniu kontenera na miękkim podłożu (glina, żwir) należy podkładać dolne kostki narożne drewnem lub betonem, aby zapobiec wtopieniu i utracie stabilności.
Kostki narożne w praktyce: producenci, zakup i zastosowanie
Wysokiej jakości kostki narożne oferują wyspecjalizowani producenci i dystrybutorzy, którzy gwarantują spełnienie ISO 1161 – m.in. Konijnenburg BV, Conexwest, CIMC Equilink, Industrial Wheels. Zaleca się kupować wyłącznie certyfikowane produkty z udokumentowanymi testami obciążeniowymi i protokołami wymiarowymi.
Przy wyborze zwróć uwagę na:
- Materiał (odlana stal, najlepiej S355 bez dodatków)
- Certyfikację (ISO 1161, Lloyd’s Register itp.)
- Powłokę antykorozyjną
- Możliwość dostawy kompletnego zestawu dla wszystkich typów kontenerów
