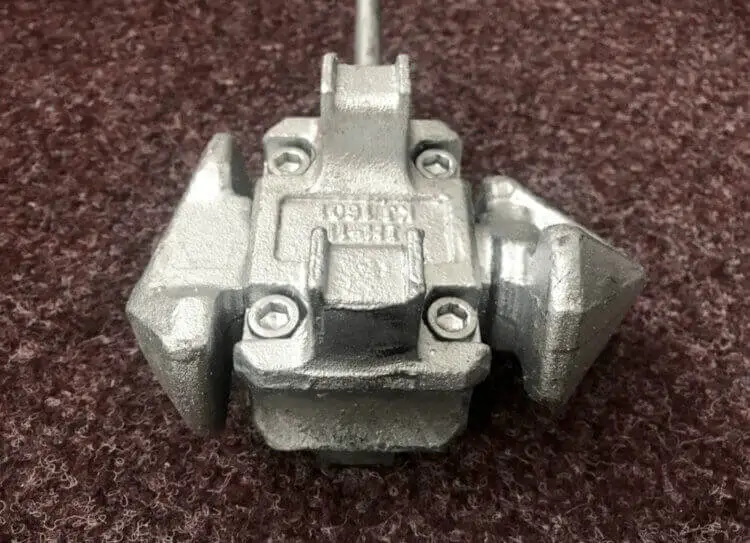

Część zamienna Twist Lock
Co to jest Twist Lock?
Twist Lock jest standardowym mechanizmem obrotowym, który stanowi podstawowy element nowoczesnego transportu intermodalnego. Jego głównym celem jest bezpieczne, szybkie i powtarzalne łączenie, układanie i obsługa ISO kontenerów morskich (standardowych zgodnie z normami ISO 668 i ISO 1161). Bez twist locków nie byłby możliwy efektywny handel globalny, jaki znamy dzisiaj.
Twist lock współpracuje z tzw. corner castingiem (elementem narożnym), czyli solidnym wzmocnieniem stalowym umieszczonym w każdym rogu kontenera. Ta kombinacja umożliwia:
- Bezpieczne układanie kontenerów na wysokość (na statkach zwykle 7–9 poziomów)
- Szybkie mocowanie ich do środków transportu – statków, przyczep, wagonów kolejowych
- Efektywne podnoszenie i przemieszczanie przy użyciu żurawi, reach stackerów, podnośników i innych technik
Znaczenie twist locku w logistyce
- Zapewnia bezpieczeństwo: zapobiega przesuwaniu, upadkowi lub odłączeniu kontenerów podczas transportu, także w ekstremalnych warunkach (burze, gwałtowne hamowanie itp.)
- Standaryzuje procesy: umożliwia użycie jednej technologii na wszystkich kontynentach i we wszystkich środkach transportu
- Zwiększa szybkość i efektywność: automatyczne, półautomatyczne i ręczne twist locki znacznie przyspieszają załadunek i rozładunek
Twist lock został wynaleziony w latach 50. XX wieku przez amerykańskiego inżyniera Keitha Tantlingera. Patent został udostępniony bez opłat licencyjnych, co umożliwiło jego światową standaryzację.
Szczegółowy opis i zasada działania twist locku
Twist lock składa się z dwóch podstawowych części:
| Część | Opis |
|---|---|
| Twist Lock (zamek) | Aktywny – sam zamek, montowany na środkach transportu lub urządzeniach manipulacyjnych. |
| Corner Casting | Pasywny – stały element narożny kontenera, z precyzyjnie określonym otworem (zgodnie z ISO 1161), w który wsuwa się zamek. |
Podstawowe wymiary corner castingu (zgodnie z ISO 1161):
- Wymiary zewnętrzne: 178 × 162 × 118 mm
- Owalny otwór: 124,5 mm (dłuższa oś), 63,5 mm (krótsza oś)
Proces zamykania:
- Głowica twist locku wsuwa się do owalnego otworu w elemencie narożnym kontenera.
- Obracając dźwignię (ręcznie, półautomatycznie lub automatycznie) głowica obraca się o 90°, tworząc trwałe połączenie mechaniczne.
- Zamek nie może być wyciągnięty, dopóki nie zostanie ponownie obrócony do pozycji odblokowującej.
Przenoszenie sił:
Cały ciężar kontenera przenoszony jest przez cztery elementy narożne na twist locki, co oznacza, że każdy z nich musi wytrzymać ogromne siły ciągowe, dociskowe i ścinające.
Anatomia i kluczowe komponenty Twist Locku
Twist lock jest solidnym mechanizmem złożonym z kilku precyzyjnie zaprojektowanych części:
| Komponent | Funkcja i informacje techniczne |
|---|---|
| Obudowa (housing) | Trzyma wszystkie części razem, wykonana z wysokowytrzymałej stali z zabezpieczeniem antykorozyjnym (galwanizacja, powłoki). |
| Zabezpieczający czep | Obracająca się głowica, wsuwa się i blokuje w corner castingu. Zwykle owalnego kształtu, ułatwiająca wkładanie i obrót. |
| Uchwyt/dźwignia | Służy do obsługi – ręcznej, półautomatycznej lub wewnętrznego mechanizmu w wersjach automatycznych. |
| Prowadnica | Zapewnia precyzyjne prowadzenie twist locku do otworu corner castingu, minimalizując ryzyko niewłaściwego wsunięcia. |
| Sprężyna | Gwarantuje prawidłową pozycję i napięcie w mechanizmach półautomatycznych/automatycznych. |
| Zatrzask | Element bezpieczeństwa, zapobiegający przypadkowemu odblokowaniu podczas transportu. |
Materiały i wykończenie powierzchni
- Stal kuta (forged steel) – najwyższa odporność na zmęczenie, rozciąganie i poślizg
- Stal odlewana (cast steel) – stosowana w niektórych typach, tańsza, wciąż bardzo wytrzymała
- Wykończenie – galwanizacja ogniowa, specjalne powłoki przeciw korozyi i zużyciu (kluczowe w środowisku morskim)
Typy Twist Locków
Twist locki dzielą się ze względu na sposób sterowania, konstrukcję oraz konkretne zastosowanie. Wybór odpowiedniego typu jest kluczowy dla bezpieczeństwa i efektywności manipulacji.
Podział ze względu na sterowanie
| Typ | Opis i zastosowanie |
|---|---|
| Ręczne | Sterowanie w pełni ręczne. Najtańsze, najprostsze w utrzymaniu, odpowiednie dla mniejszych operacji, ale wolniejsze i podatne na błędy. |
| Półautomatyczne | Po ręcznym zamontowaniu, po połączeniu kontenerów zamek zamyka się automatycznie. Odblokowanie ręczne (np. liną). |
| Pełnie automatyczne | Część zaawansowanych rozprężników i żurawi, zamykanie/odblokowanie bez udziału operatora. Najbardziej zaawansowane, najszybsze, najbezpieczniejsze. |
Podział ze względu na konstrukcję i zastosowanie
| Typ | Zastosowanie |
|---|---|
| Stałe (fixed) | Trwale przyspawane/przykręcane do statku, ramy przyczepy itp. – do powtarzalnych slotów ISO kontenerów. |
| Wysuwane/wkładane | Można wsunąć w podłogę, umożliwiają uniwersalne wykorzystanie przyczepy (kontener/standardowy ładunek). |
| Podwójne (double-ended) | Do pionowego łączenia dwóch kontenerów przy układaniu (double‑stack). Zabezpieczająca głowica po obu stronach. |
| Mid‑locki | Łączą dwa krótsze kontenery (np. 2×20 ft) w jedną jednostkę 40 ft, aby można je było układać na kontenerach 40 ft. |
Interakcja z elementami narożnymi (Corner Castings)
Corner casting jest kluczowym elementem każdego ISO kontenera – solidnym odlekiem stalowym z precyzyjnie określonym otworem. Ich parametry są ujednolicone dzięki normom:
| Norma | Co definiuje |
|---|---|
| ISO 1161 | Wymiary, kształt, tolerancje i materiał elementów narożnych |
| ISO 1496‑1 | Konstrukcję, wytrzymałość, testy i wymagania bezpieczeństwa kontenerów i ich narożników |
Funkcje corner castingu:
- Przenoszenie wszystkich sił (ciągnięcie, docisk, poślizg) między kontenerami a twist lockami
- Możliwość podnoszenia, układania i mocowania kontenera w różnych środkach transportu
- Standaryzacja zapewnia globalną kompatybilność
Przenoszenie sił w systemie twist lock – corner casting
Podczas układania i transportu każdy twist lock przenosi masę i siły z całej kolumny kontenerów. Dlatego ich nośność musi być zaprojektowana z dużym zapasem:
| Typ obciążenia | Typowa wartość (SWL) | Uwagi |
|---|---|---|
| Obciążenie ciągowe | 200–250 kN | Bezpiecznie wytrzymuje 20–25 ton |
| Obciążenie dociskowe | > 250 kN | Do układania w wielu poziomach |
| Siły ścinające | 50–100 kN | Przy nachyleniach, hamowaniu itp. |
Specyfikacje techniczne i normy
Podstawowe parametry techniczne twist locku
| Parametr | Typowa wartość / Zakres |
|---|---|
| Materiał | Stal kuta (grade 20Mn2, 40Cr, itp.), powłoka galwaniczna |
| Maksymalne obciążenie graniczne (MBL) | 500 kN (50 ton) |
| Bezpieczne obciążenie (SWL) | 200–250 kN (20–25 ton) |
| Normy | ISO 1161, ISO 1496‑1, certyfikaty Lloyd’s, DNV‑GL, ABS |
| Temperatura pracy | –40 °C do +80 °C |
| Żywotność | 5–15 lat w zależności od eksploatacji i konserwacji |
Wymagania testowe i certyfikacyjne
- Każdy twist lock musi przejść testy obciążeniowe i zmęczeniowe.
- Produkcja podlega kontroli i certyfikacji (np. Lloyd’s Register, DNV‑GL, ABS).
- Wszystkie wymiary muszą spełniać ISO 1161, aby zapewnić kompatybilność z kontenerami na całym świecie.
Zastosowanie twist locków w praktyce
Transport morski
- Na pokładach statków kontenerowych – zabezpieczanie kontenerów na pokładzie i między sobą (do 10 warstw).
- W połączeniu z lashing rods i turnbuckles – zwiększenie stabilności w trudnych warunkach morskich.
Transport drogowy
- Przyczepy i podwozia – każdy slot dla kontenera (20, 40, 45 ft) ma 4 twist locki.
- Znaczenie prawidłowego zamknięcia – zapobieganie przesunięciu/upadkowi przy gwałtownym hamowaniu lub wypadku.
Transport kolejowy
- Wagony kontenerowe – twist locki do mocowania w pozycji podstawowej i przy układaniu podwójnym (double‑stack).
- W USA powszechne układanie dwóch kontenerów na sobie – wymaga użycia twist locków podwójnych.
Manipulacja w portach i terminalach
- Żurawie, reach stackery, podnośniki – automatyczne twist locki na rozprężnikach dla szybkiej obsługi.
- Procedury bezpieczeństwa – wizualna kontrola prawidłowego zamknięcia (niektóre twist locki mają wskaźnik kolorystyczny).
Konserwacja, bezpieczeństwo i najczęstsze problemy
Twist locki są narażone na ekstremalne obciążenia – wymagają regularnej konserwacji i inspekcji.
Najczęstsze problemy
- Korozja – szczególnie w środowisku morskim, może prowadzić do zacięć lub osłabienia materiału.
- Zużycie i pęknięcia – częste użycie i uderzenia mechaniczne.
- Zacięcie mechanizmu – zanieczyszczenia, niewłaściwe smarowanie lub odkształcenia.
Zalecana konserwacja
- Regularne wizualne przeglądy (po każdym cyklu załadunku/rozładunku)
- Czyszczenie i smarowanie części ruchomych
- Natychmiastowa wymiana uszkodzonych lub podejrzanych elementów
- Szkolenie personelu w zakresie prawidłowego użytkowania i wykrywania usterek
Innowacje i przyszłe trendy
Nowoczesne twist locki coraz częściej wyposażane są w czujniki i elementy IoT:
- Czujniki zamknięcia – wskazują prawidłowe zamknięcie/odblokowanie w czasie rzeczywistym (wizualnie lub przez system)
- Monitorowanie obciążenia – dane o działających siłach w celu zapobiegania przeciążeniom i planowania konserwacji
- Automatyzacja – w pełni automatyczne twist locki w największych terminalach portowych
- Materiały ekologiczne i powłoki – dłuższa żywotność, mniejszy ślad środowiskowy
Najczęściej zadawane pytania (FAQ)
Jaka jest różnica między twist lockiem lewoskrętnym a prawoskrętnym?
- Używane są w parach, aby dźwignie się nie kolidowały i obsługa była ergonomiczna.
Jak długo wytrzyma twist lock?
- Przy regularnej konserwacji 5–15 lat, w zależności od warunków i intensywności eksploatacji.
Czy twist locki można stosować poza transportem kontenerów?
- Tak, używane są w architekturze modularnej, budowlach mobilnych, scenach, schronach itp.
Ile twist locków potrzeba na jeden kontener?
- Zawsze co najmniej 4 (po jednym na każdy róg), przy układaniu lub łączeniu krótszych kontenerów specjalne double/mid‑locki.
Gdzie znaleźć oznaczenia i certyfikaty twist locku?
- Każdy twist lock ma wytłoczone oznaczenie producenta, nośność, znak certyfikacji i numer normy (np. ISO 1161).
