Rupe za viljuškar – Konstrukcija, standardi, sigurna upotreba
Rupe za viljuškar (na češkom: pockets for forklift trucks, handling openings) integrirane su kao pravokutni otvori u uzdužnim gredama donjeg okvira određenih tipova transportnih kontejnera. Njihova primarna svrha je omogućiti sigurno, brzo i učinkovito rukovanje kontejnerom uz pomoć posebnih viljuškara (FLT‑ova), osobito u okruženjima gdje korištenje krana nije moguće ili praktično. Ove rupe temeljni su strukturni element za zemaljsku logistiku, utovar, istovar i cjelokupno rukovanje kontejnerima u depotima, skladištima, gradilištima ili prilikom isporuke kupcu.
Detaljni tehnički pregled: konstrukcija, standardi, sigurna upotreba
Ovaj članak pruža sveobuhvatan pregled konstrukcije, standarda i sigurne upotrebe rupa za viljuškar na transportnim kontejnerima. Temelji se na najnovijim tehničkim informacijama i industrijskim standardima (posebno ISO 1496‑1).
Što su točno rupe za viljuškar?
- Funkcija i položaj:
Rupe za viljuškar nisu „rupe u okviru“, već precizno dizajnirani tuneli koji prolaze kroz donje bočne grede kontejnera. Smještene su paralelno s uzdužnom osi kontejnera (najčešće u sredini 20‑ft kontejnera) i omogućuju umetanje viljuškarovih vilica kroz cijeli kontejner. - Značaj:
Njihova prisutnost temeljno mijenja mogućnosti rukovanja, osobito kod praznih ili slabo opterećenih kontejnera. Omogućuju brzu manipulaciju u dvorištima, skladištima, gradilištima i pri isporuci kupcu. - Tipična upotreba:
Najčešće na 20‑ft (20′) kontejnerima; rijetko na manjim ili posebnim tipovima kontejnera. Na 40‑ft kontejnerima rupe za viljuškar su iznimka zbog sigurnosnih razloga.
Svrha i ključne prednosti rupa za viljuškar
| Prednost | Opis |
|---|---|
| Fleksibilnost | Brzo premještanje bez čekanja na kran, ušteda vremena pri utovaru/istovaru i organizaciji dvorišta. |
| Rukovanje u ograničenim prostorima | Viljuškari su okretniji od krana, što omogućuje kretanje u uskim prolazima i skučenim prostorima. |
| Smanjeni operativni troškovi | Rad viljuškara je jeftiniji od krana; ekonomsko rješenje za tvrtke koje često rade s praznim ili slabo opterećenim kontejnerima. |
| Pojednostavljena logistika | Rukovanje viljuškarom pojednostavljuje cijeli logistički lanac od istovara do konačnog postavljanja kontejnera. |
Konstrukcija, standardi i tehničke specifikacije
Materijali i ojačanje
- Materijal:
Rupe su integralni dio okvira izrađenog od visokokvalitetnog čelika (obično CORTEN), što osigurava dug životni vijek čak i u teškim uvjetima. - Ojačanje:
Područje oko otvora ojačano je zavarivanjem dodatnih čeličnih ploča i nosača, osobito na gornjoj površini grede. Ovo ojačanje sprječava oslabljenje strukture i osigurava da kontejner podnese savijanje i smicanje pri rukovanju.

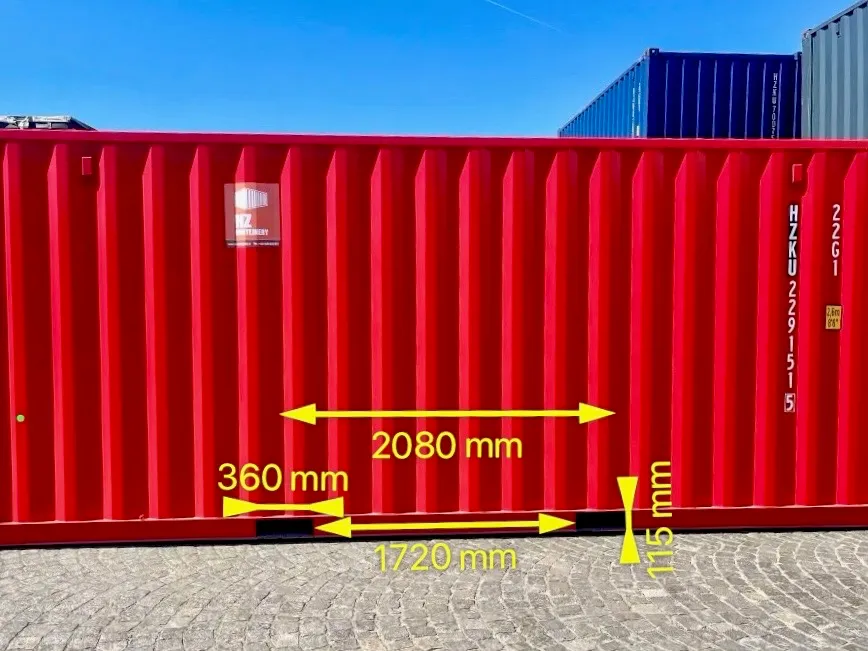

Dimenzije i položaj
| Parametar | Tipična vrijednost | Napomena |
|---|---|---|
| Otvor rupe | približno 355 mm (širina) × 115–150 mm (visina) | Standardne dimenzije prema ISO‑u i proizvođačima. |
| Udaljenost rupa | približno 2050 mm (od središta do središta) | Osigurava optimalnu stabilnost pri podizanju. |
| Duljina rupe | proteže se preko cijele širine kontejnera | Vilice moraju proći kroz i malo izbočiti. |
| Konstrukcija stropa | uvijek zatvorena (čvrsta) | Sprječava iskliznuće vilica i povećava sigurnost. |
| Donja strana rupe | čvrsta / s odvodnim otvorima | Otvori omogućuju odvod vode i čišćenje. |
- Standardi:
Osnovni tehnički zahtjevi za rupe proizlaze iz ISO 1496‑1 (opći kontejneri). Standard definira ne samo dimenzije, već i minimalnu potrebnu čvrstoću okvira na lokaciji rupe. Za offshore kontejnerе minimalna veličina otvora iznosi 200 × 90 mm.
Praktični primjeri dimenzija
- 20′ kontejner: tipično dvije rupe razmaknute oko 2050 mm, veličina otvora oko 355 × 115–150 mm.
- Specijalizirani kontejneri: dimenzije se mogu prilagoditi prema namjeni i zahtjevima kupca.
Koji kontejneri imaju rupe za viljuškar?
| Tip kontejnera | Postojanje rupa za viljuškar | Razlog |
|---|---|---|
| 20′ (6 m) kontejneri | Da (većina) | Idealan omjer težine i dimenzija za viljuškare. |
| 40′ (12 m) kontejneri | Obično ne | Visoka težina, rizik od savijanja i gubitka stabilnosti. |
| Manji / specijalni kontejneri | Ovisi o tipu, često po narudžbi | Mogu se dodati kao prilagođena opcija, osobito za skladišne jedinice. |
| Reefer / hladnjače | Po pojedinačnom slučaju | Ovisi o konstrukciji i proizvođaču. |
Napomena:
Rukovanje 40′ kontejnerima viljuškarom izuzetno je opasno zbog savijanja okvira i nestabilnosti. Ti kontejneri prvenstveno su predviđeni za podizanje kranom (priključak na kutne nosače).
Dodatne značajke rukovanja na kontejneru
- Kutni nosači: Standardizirani čelični blokovi na svim kutovima, namijenjeni za pričvršćivanje krana, slaganje i osiguranje tijekom transporta.
- Tunel „gooseneck“: Izrez u podu (na 40′ kontejnerima) koji omogućuje sigurno postavljanje na poseban „gooseneck“ prikolicu, smanjuje visinu vlaka i poboljšava stabilnost transporta.
- Rupe za grappler: Otvori za grebene graplera koji omogućuju bočno podizanje kontejnera, često korišteno na prostorno ograničenim lokacijama.
Sigurna upotreba i rukovanje – sigurnost viljuškara
Zahtjevi za viljuškar (FLT)
| Kriterij | Preporuka / minimalna vrijednost | Rizik ako se ne ispuni |
|---|---|---|
| Nosivost | Minimum 5 t (prazni 20′), idealno 7 t+ | Premali viljuškar → rizik od prevrtanja, oštećenja. |
| Razmak vilica | Minimum 2050 mm (usklađeno s rupom) | Manji razmak → nestabilnost, prevrtanje. |
| Duljina vilica | Minimum 2,4 m (8 ft), preko cijele širine kontejnera | Kratke vilice → neujednačeno opterećenje, oštećenje poda. |
| Vrsta pogona | Robusni dizel/LPG viljuškar za vanjsku upotrebu | Viljuškari namijenjeni samo skladištu nisu prikladni. |
Sigurni postupci rukovanja
- Pregledajte rupe prije rukovanja: Provjerite da su slobodne od prljavštine, leda, kamenja i alata. Ograde mogu uzrokovati nestabilnost.
- Poznavanje težine: Uvijek provjerite težinu kontejnera (uključujući teret). Nikada ne prekoračite nosivost viljuškara.
- Ravna, čvrsta podloga: Radite samo na čvrstoj, izravnoj površini. Nagibi ili mekani podlogu izbjegavajte – izuzetno opasno.
- Ispravno umetanje vilica: Pristupite okomito, umetnite vilice do kraja, podignite glatko i pratite stabilnost.
- Transport: Držite kontejner nisko uz tlo i blago nagnut prema natrag radi veće stabilnosti.
- Obuka operatera: Samo obučeno i certificirano osoblje smije izvoditi operaciju.
Uobičajeni problemi i prevencija
- Začepljenje rupe: Redoviti pregledi; razmotrite ugradnju poklopaca za rupe.
- Korozija: Rutinska održavanja i ponovno bojenje značajno produljuju životni vijek kontejnera.
- Korištenje neodgovarajuće opreme: Najčešći uzrok nesreća – uvijek koristite viljuškare s odgovarajućom nosivošću.
Pregled ISO 1496‑1
- ISO 1496‑1: Međunarodni standard za dimenzije i konstrukciju općih kontejnera. Postavlja minimalne zahtjeve za čvrstoću, dimenzije otvora za rukovanje i ukupnu strukturnu integritet, uključujući čvrstoću na lokacijama rupa za viljuškar.
- Ključni zahtjevi:
- Minimalna veličina otvora
- Ojačanje okvira na lokacijama rupa
- Otpor prema ponovljenom podizanju i rukovanju
Praktični savjeti za vlasnike i operatore
- Prilikom kupnje kontejnera uvijek provjerite da li ima potrebne rupe (posebno za 20′ kontejner).
- Ako ćete često rukovati kontejnerom viljuškarom, uložite u visokokvalitetni industrijski viljuškar i osigurajte adekvatnu obuku operatera.
- Redovito pregledavajte stanje rupa i okvira, osobito ako je kontejner izložen vanjskim elementima.
- Za specijalizirane kontejnerе (uredi, stanovi, skladišta) rupe se često mogu dodati kao prilagođena opcija.
