¿Dónde se utilizan los CORNER CASTING para contenedores marítimos?
Corner casting, más conocido como elemento de esquina, fundición de esquina o pieza de esquina, es un componente absolutamente esencial de cada contenedor de carga estandarizado según la norma ISO.
Los corner castings forman los ocho vértices del contenedor y son los únicos puntos que permiten manipular el contenedor de forma segura, apilarlo y fijarlo firmemente a un medio de transporte o a otros contenedores.
Propiedades clave de los corner casting
| Propiedad | Especificación |
|---|---|
| Material | Acero al carbono fundido (p.ej. SCW490), para bajas temperaturas hasta -40 °C |
| Dimensiones | 178 × 162 × 118 mm |
| Peso | cca 11 kg / unidad |
| Espesor de la pared | cca 19 mm (3/4 ″) |
| Norma | ISO 1161 |
| Certificaciones | GL, BV, CCS, ABS, RINA, LR, NK, DNV, etc. |
| Acabado superficial | Bruto, pintado |
Los corner castings son el resultado de una ingeniería precisa, ya que transmiten todas las cargas estáticas y dinámicas del contenedor durante su vida útil – desde el apilamiento, pasando por el levantamiento con grúas, hasta el transporte marítimo, ferroviario y por carretera.
Historia y papel clave de la norma ISO 1161
La estandarización de los corner casting es la base de la logística global moderna. Gracias a esta armonización es posible manipular contenedores de diferentes procedencias en todo el mundo sin riesgo de incompatibilidad.
Norma ISO 1161 – datos básicos
- Primera edición: 1968, versión actual: ISO 1161:2016
- Objeto: Dimensiones, forma, requisitos de resistencia y características funcionales para fundiciones de esquina y centrales (fittings) para contenedores de la serie 1
- Partes clave de la norma:
- Dimensionado: dimensiones externas y tolerancias de los orificios especificadas con precisión
- Requisitos de resistencia: define la capacidad mínima para apilamiento, levantamiento y sujeción
- Ensayos: pruebas destructivas y no destructivas, incluida la inspección de defectos de fundición, propiedades mecánicas y tenacidad a bajas temperaturas
- Marcado: cada corner casting debe estar marcado con el tipo (TL, TR, BL, BR) y número de serie
Importancia
Sin esta norma no sería posible la interoperabilidad entre contenedores, grúas, trenes, barcos y camiones de diferentes fabricantes y países.
Anatomía y tipología de los elementos de esquina (Corner Castings)
Cada contenedor ISO tiene ocho elementos de esquina, divididos en cuatro tipos:
| Tipo | Ubicación | Marcado en la pieza | Forma específica del orificio |
|---|---|---|---|
| Top Left | Esquina superior izquierda | TL | Orificio tipo “acorn” en el lado corto |
| Top Right | Esquina superior derecha | TR | Orificio tipo “acorn”, espejo |
| Bottom Left | Esquina inferior izquierda | BL | Orificio semicircular en el lado corto |
| Bottom Right | Esquina inferior derecha | BR | Orificio semicircular, espejo |

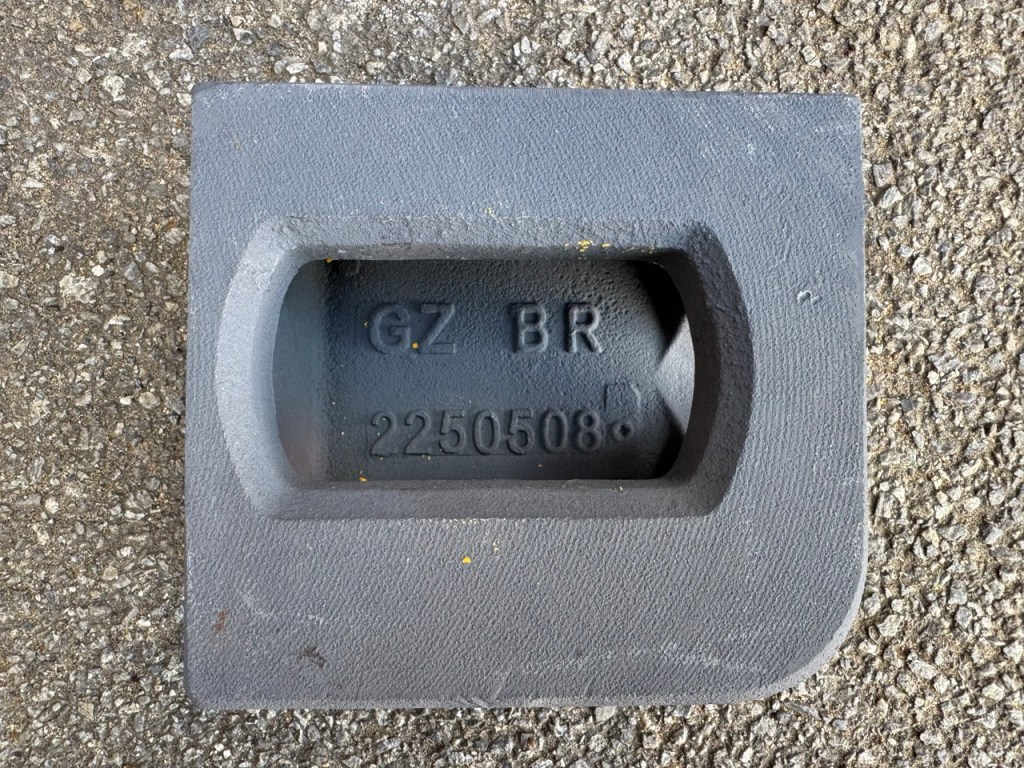

- Cada pieza está marcada con el código dentro del orificio, lo que facilita su identificación durante el mantenimiento y la sustitución.
- Tipos de orificios: laterales (stadium/discorectangle), frontales (acorn/escudo), superiores/inferiores (circulares para apilamiento).
Resumen de orificios y sus funciones
| Orificio | Ubicación | Función |
|---|---|---|
| Lateral (stadium) | Pared larga/corta | Permite la sujeción horizontal de twist locks y bridge fittings |
| Frontal (acorn/escudo) | Lado corto, solo arriba | Para ganchos y extensores de grúa |
| Superior/inferior (circular) | Parte superior/inferior | Apilamiento, twist locks, conos de apilamiento |
Materiales y proceso de fabricación
¿Por qué acero fundido?
El acero al carbono fundido es esencial por las siguientes propiedades:
- Alta resistencia y tenacidad: resiste cargas extremas y fatiga del material
- Soldabilidad: los corner castings se sueldan al bastidor del contenedor, por lo que se requiere excelente soldabilidad
- Resistencia a bajas temperaturas: mantiene sus propiedades hasta -40 °C (p.ej. SCW490)
- Buena maquinabilidad: después del fundido se fresan a dimensiones precisas
Especificaciones del material
| Propiedad | Valor/Especificación |
|---|---|
| Material | Acero al carbono fundido (SCW490, S355J2G3, Q345B, etc.) |
| Límite elástico | mín. 355 MPa |
| Resistencia a la tracción | mín. 490 MPa |
| Ductilidad | mín. 22 % |
| Prueba de impacto | mín. 27 J a -40 °C |
Acabado superficial
- Bruto (para posterior pintura)
- Imprimación (protección contra corrosión)
- Galvanizado (para aplicaciones especiales)
Comparación con aluminio
| Propiedad | Acero fundido (SCW490) | Aluminio (aleaciones) |
|---|---|---|
| Resistencia | Muy alta | Inferior |
| Soldabilidad | Excelente | Limitada (según tipo) |
| Punto de fusión | cca 1370 °C | cca 660 °C |
| Peso | Mayor | Menor |
| Resistencia a la corrosión | Menor (requiere pintura) | Excelente |
| Precio | Menor | Mayor |
El aluminio se usa solo para contenedores especiales y aplicaciones aeronáuticas.
Funciones principales y aplicaciones de los corner casting
Levantamiento y manipulación en logística
- Grúas portuarias (Gantry Cranes): los extensores bloquean automáticamente los elementos de esquina con twist locks
- Grúas móviles, reach stackers, montacargas: adaptadores que garantizan un levantamiento seguro
- Requisito de seguridad esencial: un contenedor cargado solo se puede levantar por los corner casting
Sujeción durante el transporte
- Transporte marítimo: los twist locks unen los contenedores entre sí y al casco del buque
- Vagones ferroviarios: los elementos de esquina encajan en los cierres de los bastidores
- Transporte por carretera: los twist locks en el chasis del contenedor lo mantienen firme durante la marcha
Apilamiento
- Permiten el apilamiento seguro de hasta ocho contenedores totalmente cargados uno sobre otro
- Los elementos transmiten el peso de los contenedores superiores
- Accesorios utilizados: conos de apilamiento, twist locks
Interconexión
- Bridge fittings: unión horizontal de varios contenedores para crear estructuras modulares (edificios, escenarios, etc.)
- Función estructural: los elementos de esquina sirven como puntos de anclaje para otras construcciones (escaleras, pasarelas)
Modificaciones y reutilización (Cargotecture)
- Construcción: anclaje a cimientos, unión de varios contenedores, puntos de soporte para pisos y techos
- Unidades de almacenamiento: esenciales para la manipulación y fijación segura
- Talleres móviles, unidades tecnológicas: montaje de equipos sobre los elementos de esquina
- Instalaciones temporales: montaje y desmontaje rápido en festivales y eventos
- Usos creativos: piscinas, puentes, instalaciones artísticas
Inspección, mantenimiento y seguridad de los corner casting
Defectos típicos y criterios de inspección
| Tipo de daño | Manifestaciones y riesgos |
|---|---|
| Grietas | Aparecen principalmente alrededor de las soldaduras bajo sobrecarga mecánica |
| Deformaciones | Tras impactos, por ejemplo con grúas, o manipulación brusca |
| Corrosión | Especialmente en entornos marinos agresivos |
Inspección y mantenimiento
- Inspecciones periódicas: cada contenedor debe pasar controles regulares (p.ej. certificación CSC)
- Criterios de retiro: cualquier grieta, corrosión profunda o deformación obliga a reparar o sustituir la pieza
- Sustitución: la fundición dañada se corta y se reemplaza por una pieza certificada (requiere trabajo de soldadura especializado)
Requisitos de seguridad
- Pruebas: ensayos destructivos y no destructivos obligatorios (incluyendo inspección de defectos, pruebas de impacto a -40 °C y pruebas de tracción)
- Marcado: cada corner casting debe estar claramente marcado con número de serie y tipo (TL, TR, BL, BR)
Especificaciones técnicas y representación digital
Resumen de parámetros estándar
| Parámetro | Valor |
|---|---|
| Dimensiones | 178 × 162 × 118 mm |
| Espesor de la pared | cca 19 mm (3/4 ″) |
| Peso | cca 11 kg / unidad |
| Material | Acero al carbono fundido (SCW490, etc.) |
| Acabado superficial | Bruto/pintado |
| Certificaciones | ISO 1161, GL, BV, CCS, ABS, LR, etc. |
Compra, precios y logística de los corner casting
Precio de los corner casting
- El precio depende de: fabricante, certificación, acabado superficial y cantidad
- Formación de precios: los vendedores de contenedores a menudo ofrecen los corner casting como piezas de repuesto
Criterios de compra
- Exija siempre certificación según ISO 1161 si el contenedor se usará en transporte internacional
- Cuidado con imitaciones baratas y no certificadas (menor resistencia, tolerancias deficientes)
- Embalaje: 100 unidades por paleta, 250 juegos en contenedor de 20 ′
Resumen de usos de los corner casting en la práctica
| Aplicación | Descripción y relevancia |
|---|---|
| Manipulación y levantamiento | Único punto permitido para levantar un contenedor cargado |
| Apilamiento | Soporta el peso de hasta 8 contenedores en columna |
| Fijación al bastidor | Twist locks y cierres en ferrocarril, carretera y barco |
| Unión de contenedores | Bridge fittings, construcciones modulares |
| Fijación a estructuras de obra | Anclaje a cimientos en construcciones con contenedores |
| Reparación y mantenimiento de contenedores | Parámetro importante al comprar contenedores usados |
| Uso creativo | Base para piscinas, puentes, arquitectura pop‑up |
