Disposición de palés en un contenedor de transporte

La disposición eficiente de palés en un contenedor de transporte es una disciplina logística crucial que afecta significativamente los costes de transporte, la seguridad y la velocidad de manipulación de las mercancías. La logística moderna enfatiza no solo el uso máximo del espacio, sino también la protección de la carga, el cumplimiento de las normativas de seguridad y legislativas, y la reducción de la huella de carbono. Este artículo de glosario le guiará a través de todos los aspectos clave: desde la terminología básica y los tipos de contenedores y palés hasta las últimas tendencias en optimización de carga mediante software.

Definición e importancia de una disposición adecuada de los palés

La disposición de palés en un contenedor de transporte significa la colocación óptima de mercancías paletizadas dentro del espacio interior de un contenedor marítimo ISO para maximizar la capacidad, garantizar la seguridad de las mercancías transportadas y, simultáneamente, apoyar la eficiencia de los procesos logísticos. Esta actividad es compleja y requiere no solo el conocimiento de las dimensiones del contenedor y del palé, sino también la comprensión de los principios físicos, las propiedades de la carga y las normas aplicables.

Objetivos clave de la disposición de palés

Maximizar la capacidad del contenedor: cada centímetro de espacio tiene su precio; una disposición adecuada significa más mercancías por envío.
Seguridad y estabilidad: garantizar que la carga no se desplace ni se dañe durante el transporte y que no ponga en peligro a los manipuladores ni a los vehículos de transporte.
Eficiencia en la manipulación: carga y descarga rápidas, reduciendo los requisitos de mano de obra y minimizando los tiempos de inactividad.
Cumplimiento de los límites legislativos y de seguridad: incluyendo las restricciones de peso y el cumplimiento de las normas para el transporte de mercancías peligrosas o especiales.

Tipos de contenedores de transporte y sus dimensiones

Comprender las propiedades y dimensiones de los contenedores es clave para una planificación de carga eficiente.

Tipo de contenedor	Dimensiones externas (L x An x Al)	Dimensiones internas (L x An x Al)	Capacidad típica de palés EUR	Capacidad típica de palés ISO
20′ Estándar	6.06 x 2.44 x 2.59 m	5.89 x 2.35 x 2.39 m	11	9–10
40′ Estándar	12.19 x 2.44 x 2.59 m	12.03 x 2.35 x 2.39 m	23–25	20–21
40′ High Cube	12.19 x 2.44 x 2.89 m	12.03 x 2.35 x 2.70 m	23–25	20–21
40′ Pallet Wide	12.19 x 2.50 x 2.59 m	12.03 x 2.42 x 2.39 m	30	24–25
45′ Pallet Wide High Cube	13.72 x 2.50 x 2.90 m	13.56 x 2.44 x 2.70 m	33	27–28

Nota: La capacidad de palés es indicativa y se aplica a una sola capa sin apilamiento. Para una planificación precisa, es necesario considerar la altura del palé, el tipo de mercancía y otros detalles específicos.

Dimensiones estándar y tipos de palés

Estándares de palés más comunes:

Tipo de palé	Dimensiones (mm)	Uso típico	Número en contenedor de 20′	Número en contenedor de 40′
EUR/EPAL (EURO)	1200 x 800	Europa, global	11	23–25
ISO (EUR2)	1200 x 1000	Internacional, Asia, EE. UU.	9–10	20–21
GMA (Estándar EE. UU.)	1219 x 1016	EE. UU., Canadá	9–10	20–21

Importante: La capacidad real depende del método de disposición, la altura del palé y las posibilidades de apilamiento.

Principios de una disposición eficiente de palés

Factores clave que afectan la colocación de los palés

Tipo y dimensiones del contenedor: diferentes contenedores tienen diferentes anchuras, longitudes y alturas internas.
Dimensiones y tipo de palé: la estandarización de los palés facilita la planificación; las dimensiones no estándar provocan huecos no utilizados.
Propiedades de la carga: peso, capacidad de apilamiento, fragilidad, requisitos de temperatura o manipulación especial.
Distribución del peso: es necesario garantizar una distribución uniforme de la carga en el contenedor para una manipulación y transporte seguros.
Equipo de manipulación: la disposición debe permitir el uso eficiente de carretillas elevadoras o transpaletas.

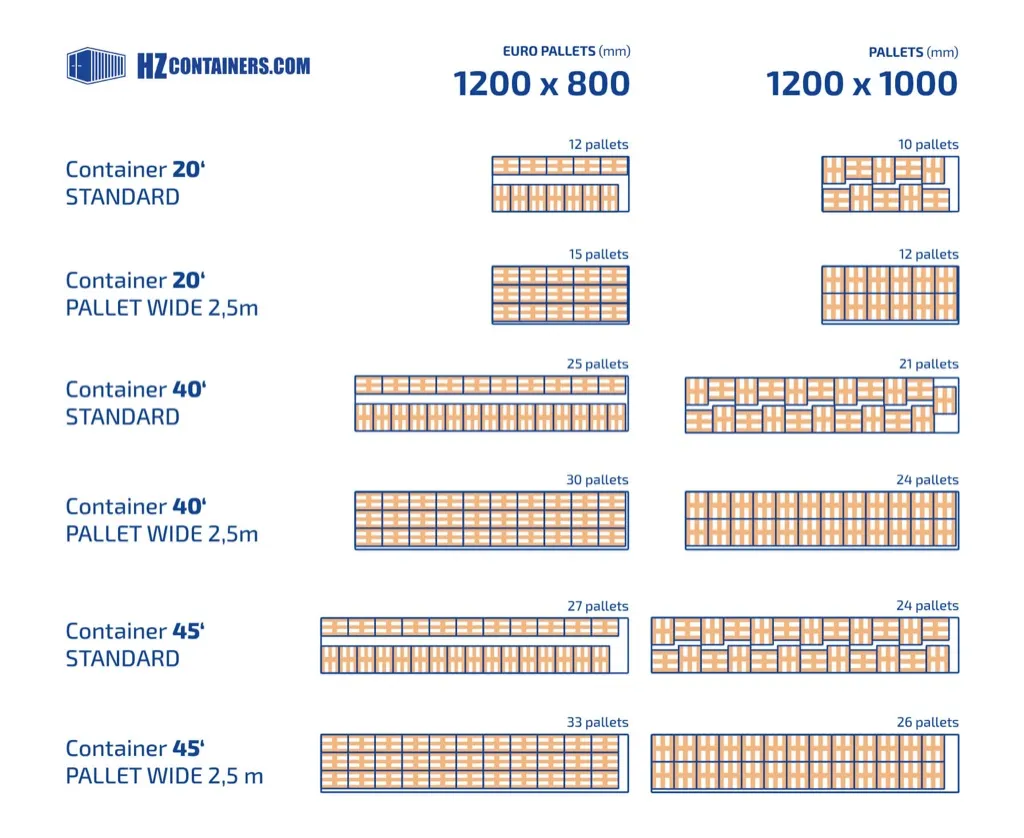

Diseños de palés más comunes en contenedores

Contenedor estándar de 20′:

11 Europalés (1200 x 800 mm): Una combinación de colocación longitudinal y transversal. Los pequeños huecos pueden minimizarse alternando sensatamente la orientación.
9–10 palés ISO (1200 x 1000 mm): Los palés más grandes son más difíciles de combinar, generalmente 2 filas lado a lado y 4–5 palés de largo.

Contenedor estándar de 40′:

23–25 Europalés: Alternancia óptima de la orientación de los palés.
20–21 palés ISO: Quedan pequeños huecos sin utilizar.

Contenedor 40′ Pallet Wide High Cube:

Hasta 30 Europalés: Gracias a la anchura de 2.42 m, se pueden colocar dos Europalés lado a lado sin huecos.

Contenedor 45′ Pallet Wide High Cube:

Hasta 33 Europalés: Ideal para la logística europea, misma capacidad que un remolque de camión.

Tendencias modernas: Optimización de la carga mediante software

Ventajas del uso de software de planificación de carga

Automatización de cálculos y visualización: El software especializado como EasyCargo3D, Atoptima o Coaxsoft permite la creación de modelos de disposición en 2D/3D, distribución de peso y detección de espacios no utilizados.
Maximización del llenado del contenedor: Optimización según el tipo de mercancía, dimensiones, peso y capacidad de apilamiento.
Ahorro de tiempo y reducción de errores: Creación rápida de planes de carga y eliminación del riesgo de error humano.
Apoyo a los objetivos ecológicos: Una utilización más eficiente del espacio significa menos envíos, menores costes y una menor huella de carbono.

Qué considera el software:

Dimensiones del producto y del palé
Límites de peso del contenedor
Requisitos de apilamiento y estabilidad
Requisitos específicos para la descarga secuencial (por ejemplo, para múltiples destinatarios)
Reglas de distribución del centro de gravedad

Mejores prácticas y consejos prácticos

Preparación adecuada de los palés

Utilice solo palés limpios y sin daños.
Las mercancías no deben sobresalir de los bordes del palé; la carga que sobresale complica la colocación ajustada e aumenta el riesgo de daños.
Coloque siempre las cajas pesadas en la capa inferior y las más ligeras en la parte superior.
Apile las cajas en un «patrón de ladrillo» para una mayor estabilidad.
Asegure todo el palé firmemente con film estirable o, alternativamente, con correas o protectores de bordes.

Planificación de la carga

Prepare un diagrama de colocación de palés con antelación, idealmente utilizando software.
Coloque los palés pesados en el suelo y de forma uniforme a lo largo de todo el contenedor.
Compruebe la uniformidad de la distribución del peso no solo longitudinalmente sino también transversalmente.

Aseguramiento de la carga

Utilice bolsas de estiba, refuerzos de madera o poliestireno para rellenar los huecos.
La última fila de palés junto a la puerta debe estar especialmente asegurada contra el movimiento cuando se abra el contenedor.
Nunca realice un apilamiento doble para mercancías frágiles o no apilables.

Control de peso y seguridad

Respete la capacidad de carga máxima del contenedor, así como los límites legales para el transporte por carretera.
Los límites de peso suelen ser más estrictos que la capacidad estructural del contenedor.

Comunicación en toda la cadena

Acuerde claramente el plan de carga con el transportista y el destinatario, especialmente si se requiere un orden de descarga o manipulación específicos.

Normas de seguridad y legislativas

ISO 668, ISO 6346, ISO 6780: Normas para las dimensiones y el marcado de contenedores, y las dimensiones de los palés.
Código CTU (Código de prácticas para el embalaje de las unidades de transporte de carga): Código internacional para el embalaje adecuado de las unidades de carga, que contiene recomendaciones para asegurar la carga.
ADR, IMDG, RID: Reglamentaciones especializadas para el transporte de mercancías peligrosas por carretera, mar y ferrocarril.

Desafíos en la disposición de palés y sus soluciones

Desafío	Solución
Tipos de palés mixtos	Planificar desde el más grande/pesado, rellenar huecos con tipos más pequeños; la estabilidad es clave.
Superar los límites de peso	Utilizar más contenedores más pequeños en su lugar, optimizar la distribución de artículos pesados.
Riesgo de daños en la carga	Relleno constante de huecos, uso de materiales protectores, comprobar la capacidad de apilamiento.
Uso ineficiente del espacio	Utilizar software de optimización, considerar contenedores Pallet Wide para palés europeos.

Términos relacionados

Contenedor de transporte: Una unidad de transporte estandarizada para el transporte intermodal.
Palé: Una plataforma de transporte que permite una fácil manipulación de las mercancías.
TEU (Twenty-foot Equivalent Unit): Una unidad estandarizada de capacidad de contenedor, 1 TEU = 1 contenedor de 20′.
Doble apilamiento: Apilar palés en dos capas, solo para carga resistente y ligera.
Pallet Wide: Un contenedor optimizado para dos Europalés lado a lado.
Staging: Premontaje organizado de palés antes de la carga real.

Optimizar la disposición de los palés en un contenedor de transporte es la piedra angular de una logística eficiente y segura. Las tendencias modernas, como el uso de contenedores especializados (Pallet Wide, High Cube) y herramientas de software avanzadas, permiten la reducción de costes, un transporte más rápido y una mayor seguridad. La planificación, el aseguramiento y la comunicación adecuados son las claves del éxito en la cadena de suministro global.
